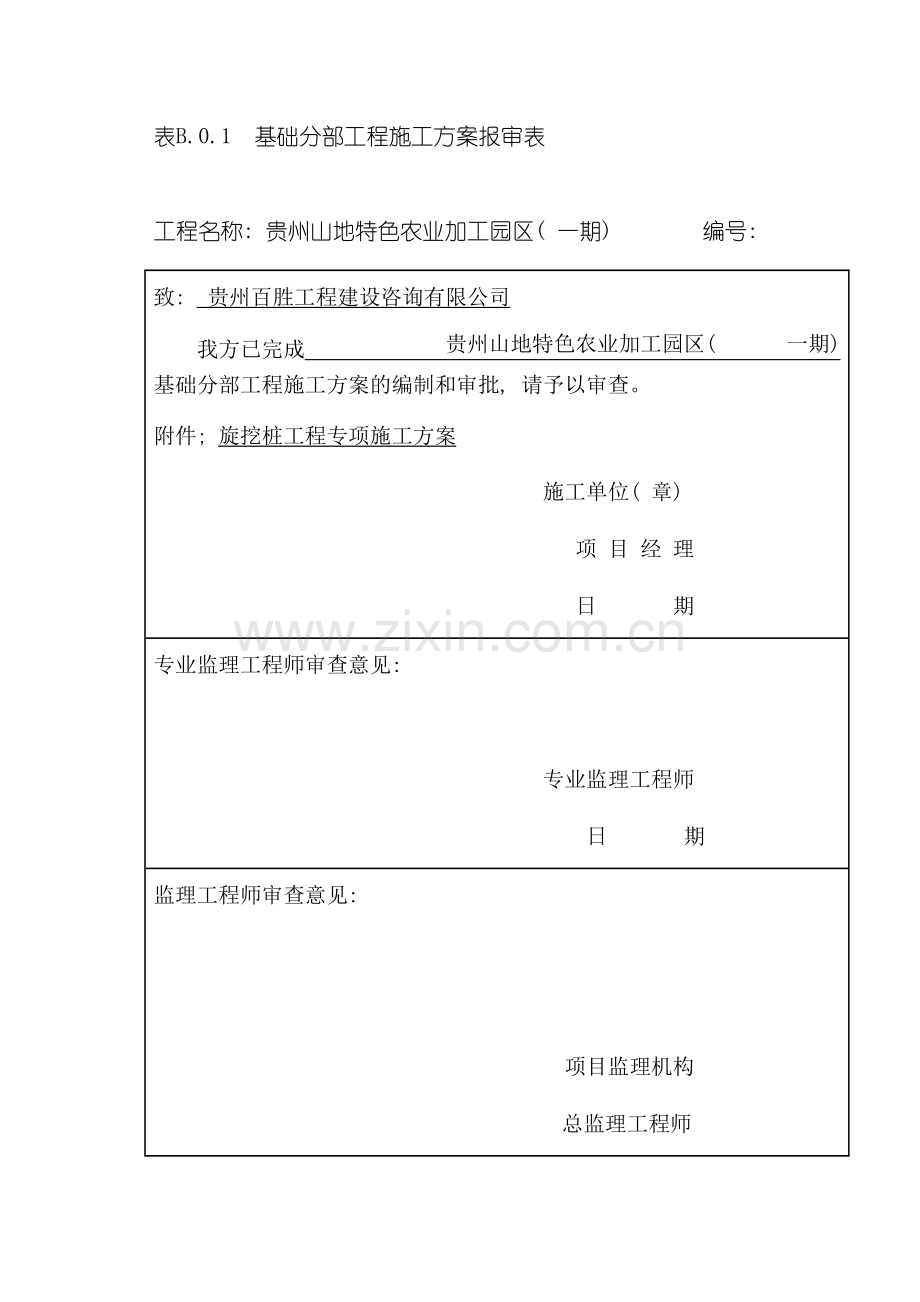

旋挖桩施工专项方案52资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。表B.0.1 基础分部工程施工方案报审表工程名称: 贵州山地特色农业加工园区( 一期) 编号: 致: 贵州百胜工程建设咨询有限公司 我方已完成 贵州山地特色农业加工园区( 一期) 基础分部工程施工方案的编制和审批, 请予以审查。附件; 旋挖桩工程专项施工方案施工单位( 章) 项 目 经 理 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 监理工程师审查意见: 项目监理机构 总监理工程师 日 期 建设单位审查意见: 项目负责人 日 期 施工组织设计(方案)内部报审表 编号: 工程名称贵州山地特色农业加工园( 一期) 施工单位贵州大地建设集团第四建筑工程有限责任公司根椐施工图, 完成本工程 旋挖桩工程专项施工方案 的编制工作, 作为本工程施工的指导性文件, 请予以审批。 编制人: 日 期: 年 月 日项目经理部审批意见: 项目经理: 年 月 日 技术部审批意见: 技术部负责人: 年 月 日 安全部审批意见: 安全部负责人: 年 月 日工程部审批意见: 总工程师: 年 月 日二、 目录1、 编制原则2、 工程概况3、 编制依据4、 机械设备及人员安排 5、 施工重点质量控制及质量控制措施 6、 施工工艺流程7、 桩基溶洞塌陷的处理方案8、 夜间施工技术措施9、 安全文明施工措施 旋挖桩施工专项方案一、 编制原则( 一) 、 安全第一的原则旋挖桩施工专项的编制始终按照技术可靠、 措施得力、 确保安全的原则确定施工方案。在安全措施及费用落实到位, 确保万无一失的前提下组织施工。( 二) 、 优质高效的原则加强领导, 强化管理, 优质高效。根据施工组织设计中明确的质量目标, 贯彻执行ISO9000质量体系标准, 积极推广、 使用”四新”技术, 确保创优规划和质量目标的实现。施工中加强标准化管理, 控制成本, 降低工程造价。( 三) 、 方案优化的原则科学组织, 合理安排, 优化施工方案是工程施工管理的行动指南, 在施工组织设计编制中, 对关键工序进行多种施工方案的综合比选, 在技术可行的前提下, 择优选用最佳方案。( 四) 、 确保工期的原则根据业主对本工程的工期要求, 编制科学的、 合理的、 周密的施工方案, 采用信息化技术, 合理安排工程进度, 实行网络控制, 搞好工序衔接, 实施进度监控, 确保实现工期目标。( 五) 、 科学配置的原则根据本工程各分部分项工程的工程量大小及各项管理目标的要求, 在施工组织中实行科学配置, 选派具有类似工程施工经验的管理人员, 选择专业化施工队伍, 投入高效先进的施工设备, 确保流动资金的周转使用, 并做到专款专用。选用优质材料, 确保人、 财、 物、 设备的科学合理配置。( 六) 、 合理布置的原则从节省临时占地、 减少苗木破坏、 搞好环保工作, 认真实施文明施工等多角度出发, 合理安排生产及生活场地、 房屋布局, 做好环境保护和营区绿化。工程完成后, 及时平整场地, 恢复植被, 搞好环境美化。( 七) 、 突出环境保护的原则结合工程的特殊环境, 我们采取积极、 严密的环境保护措施。认真执行有关环境管理、 环境噪声污染防治等有关法规的规定, 依法文明施工, 尽量减少对环境的污染和对居民生活的影响。二、 工程概况第一节 工程各参建单位简介工程名称: 贵州山地特色农业加工园区( 一期) 建设单位: 都匀市绿茵湖产业园区建设置业开发有限责任公司设计单位: 重庆中迪创远建筑设计有限公司勘察单位: 深圳市勘察研究院有限公司监理单位: 贵州百胜工程建设咨询有限公司施工单位: 贵州大地建设集团第四建筑工程有限责任公司审计单位: 贵州黔正工程造价事务所质安监督单位: 都匀市建设工程质量安全监督站检测单位: 都匀市建设工程质量检测中心第二节 工程简介本工程贵州山地特色农业加工园区( 一期) 项目建设用地位于都匀市x905县道旁, 本次设计为贵州山地特色农业加工园区( 一期) 。本工程总建筑面积为86573m2, 建设用地面积97801.29 m2, 其中办公建筑面积1775.63 m2、 宿舍建筑面积3972.37 m2、 展厅建筑面积1408.46 m2厂房及仓库建筑面积77421.85m2、 公厕建筑面积240.21 m2 、 污水处理厂建筑面积1560.32 m2 、 水塔建筑面积195.04混凝土强度C30, 具体施工深度图纸未明确注明, 要求按地质勘察报告进入中风化岩层大于或等于1米。建筑结构形式为框架结构, 设计使用年限为50年, 本工程属于公共建筑, 抗震设防烈度6度以下, 抗震设防类别: 丙类。、 建筑分类为多层民用建筑; 其耐火等级为地上二级, 地下一级。本工程人防异地设置。本建筑物按级防水等级设计, 防水层及保温材料的合理使用年限不得少于20年, 合理使用年限为50年。本工程基础形式分为独立柱基础和人工挖孔桩基础及旋挖桩。工程建筑场地类别为级, 独立柱基础持力层暂定为硬质粘土层, 承载力特征值fak=180Kpa。人工挖孔桩基础基础持力层为中风化石灰层, 承载力特征值fak= Kpa。独立柱基础混凝等级为C30, 基础地梁为C30。旋挖桩基础桩身混凝土等级为C30,基础梁、 地面板混凝土等级均为C30。防水部位为基础挡墙、 地面板等。基础防雷引下线采用建筑角柱大于16mm的主筋, 并与基础梁相互焊接形成闭合通路, 接地级采用4mm厚镀锌扁铁埋置。第三章 编制依据第一节 编制依据1、 工程详细勘察报告; 2、 工程施工图; 3、 现行国家规范、 规定和规程; 4、 贵州省建设工程现场文明施工管理办法1) 建筑工程施工质量验收统一标准( GB50300- ) ; 5、 建筑工程施工质量验收统一标准GB 50300- 6、 建筑地基基础工程施工质量验收规范GB 50202- 7、 砌体工程施工质量验收规范GB 50203- 8、 混凝土结构工程施工质量验收规范GB 50204- 9、 建筑桩基技术规范JGJ 94- 10、 工程测量规范GB 50026- 11、 混凝土强度检验评定标准GB/T 50107- 12、 建筑电气工程施工质量验收规范GB 50303- 13、 建筑物防雷工程施工与质量验收规范GB 50601- 14、 建筑工程文件归档整理规范GB/T 50328- 15、 钢筋焊接及验收规程JGJ 18- 16、 建筑机械使用安全技术规程JGJ 33- 17、 施工现场临时用电安全技术规范JG J46- 18、 建筑施工安全检查标准JGJ 59- 19、 建筑施工作业劳动保护用品配备及使用标准 21、 建筑施工土石方工程安全技术规范JGJ 180- 22、 工程建设标准强制性条文( 房屋建筑部分 ) 24、 中华人民共和国建筑法主席令第91号四、 机械设备及人员安排: 1) 机械设备准备情况: 根据现场实际情况及建设单位要求的工期, 我公司安排1台大型旋挖钻孔桩机和3台冲击钻桩机进行桩基的施工。采用旋挖钻桩机能够直接成孔, 不需要泥浆护壁, 混凝土浇筑采用干法施工, 成孔速度较快, 故本次优先采用旋挖钻桩机进行桩基施工, 冲击钻进行辅助施工。2) 管理及施工人员准备情况: 现场采用24小时不间断施工的方法, 施工人员分2班保证施工的连续性。具体人员安排见下表序号工种人数备注1桩机操作工6成孔2钢筋工8钢筋制作安装3混凝土浇筑8下导管, 浇灌混凝土4普工4现场杂活5吊车司机2移动桩机、 吊钢筋、 下导管等6装载机司机3清理土方及泥浆等 7水电2 现场水电管理五、 施工重点质量控制及控制措施5.1旋挖桩施工控制措施为了确保工程优质、 高效地完成, 施工时对各工序, 特别是关键工序应严格控制, 钻孔灌注桩施工重点控制的环节及措施见表4-1。表41 重点控制环节及控制措施施工环节技术质量控制要点主要措施原材料材料规格型号是否与要求相符原材料质量是否符合国标、 行业规范或业主要求材料员和质检员对进场材料加强检查, 核对型号会同业主现场代表和监理工程师按照规范要求按批次进行取样送往有相应资质试验室进行试验测量放线轴线控制网偏差桩位偏差使用检定合格测量仪器逐级复测业主及监理工程师验收成孔护筒下设深度、 垂直度及偏差桩位偏差桩径成孔深度孔垂直度孔底沉渣技术干部检查严格控制钻头直径先行自检, 然后由质检员检查, 合格后报监理工程师验收钢筋笼制作钢筋质量钢筋焊接质量笼长偏差笼径偏差主筋间距箍筋间距严格控制进场材料, 按要求采样试验用钢尺丈量方法检查逐级验收制度, 最终报监理工程师验收砼灌注灌注前沉渣厚度钢筋笼安放桩顶超灌量逐级检查砼面测量用2点测量桩顶超灌量不少于80cm5.2混凝土的制备基于本工程工期紧、 混凝土用量大、 日用量强度高、 混凝土质量要求高等特点, 本工程全部灌注桩桩身混凝土均采用商品混凝土。5.3成孔工艺5.3.1定位放样依据基础平面图、 规划红线控制点, 由施工测量小组按监理工程师批准的测量放线方案, 用经纬仪结合图中尺寸进行放线定位, 认真填写测量放线记录, 并对重要部位进行复核。a、 轴线控制点埋设标志, 且控制建筑物总体尺寸的四条轴线交汇点用混凝土固化30cm深。b、 用水准仪将高程引至轴线控制点。c、 定桩位采用经纬仪精确测量, 先打下一个30cm深的大木桩, 再在木桩上钉一小钉, 精确定位。d、 绘制测量复核签证单, 经监理工程师认可合格后方可进行护筒埋设。e、 主轴、 轴线控制网允许偏差小于2mm。4.3.2护筒埋设桩基定位后, 根据桩定位点拉十字线钉放四个控制桩, 以四个控制桩为基准埋设钢护筒。为了保护孔口防止坍塌, 形成孔内水头和定位导向, 护筒的埋设是旋挖作业中的关键。护筒选用10mm厚钢板卷制而成, 护筒内径为设计桩+20cm, 高度2.0m, 上部开设2个溢浆孔, 护筒埋设时, 由人工、 机械配合完成, 主要利用钻机旋挖斗将其静力压入土中, 其顶端应高出地面20cm, 并保持水平, 埋设深度1.8m, 护筒中心和桩位中心的偏差不得大于50mm, 护筒埋设要保持垂直, 倾斜率应小于1.5%。4.3.3钻孔定位在桩位复核正确, 护筒埋设符合要求, 护筒地坪标高已测定的基础上, 钻机才能就位。钻机定位要准确、 水平、 垂直、 稳固, 钻机导杆中心线、 回旋盘中心线、 护筒中心线应保持在同一直线。旋挖钻机就位后, 利用自动控制系统调整其垂直度, 钻机安放定位时, 要机座平整, 机塔垂直, 转盘( 钻头) 中心与护筒十字线中心对正, 注入稳定液后, 进行钻孔。4.3.4钻进a、 开孔前用水准仪校核桩位护筒标高, 核对桩号编号, 准确无误后, 方可施工。b、 根据本工程地质情况拟采用钻孔工艺成孔, 钻头采用三翼螺旋钻头。成空前必须检查钻头保径装置, 钻头直径、 钻头磨损情况, 施工过程中对钻头磨损超标的及时更换; 根据土层情况正确选择钻斗底部切削齿的形状、 规格和角度。c、 钻孔用泥浆采用原土造浆, 在钻进过程中严格控制泥浆参数, 以保证桩的质量。d、 泥浆配制及使用:泥浆的主要作用是保护孔壁, 悬浮携带钻渣, 减少钻进阻力, 泥浆性能指标要求如下: 比重 1.051.2 粘度 1825注: 上限为新制泥浆, 下限为循环泥浆。含砂率: 8%。胶体率: 95%。e、 冲洗液循环系统由泥浆池、 沉淀池、 循环槽等组成, 泥浆池容量大于桩孔容积的2倍, 沉淀池应满足钻孔清渣, 排污方便, 循环槽应经常进行处理, 保持泥浆性能, 沉淀池应及时清渣外排。f、 前三米钻进要轻压慢转, 防止钻孔偏斜。g、 当孔较深时, 加钻杆前, 应将钻具提离孔底冲洗几分钟再加接钻杆。h、 钻进中保持孔内浆满。5.3.5清孔a、 桩孔达到设计深度后, 清孔510min, 保证沉渣厚度小于50mm为止。b、 为保证桩的质量, 在下入导管后, 要进行二次清孔, 以确保灌注前的孔底沉渣不超标。清孔时应注意一下两点: 一是泥浆性能, 应以清除孔底沉渣为主, 还应避免造成孔内泥皮过厚; 二是清空时间, 清孔时间过长易造成塌方。因此在清孔过程中应使工人明确两点重点注意勤换泥浆和多测量。时刻注意孔内情况, 满足条件后, 经监理工程师检查认可后方能进行下一道工序。5.4成桩工艺4.4.1钢筋笼制作a、 制笼所需的原材料必须双证齐全(出厂合格证、 材质复验单)。为了保证钢筋笼的成型质量, 所用的主筋必须调直。b、 钢筋笼制作质量要求:主筋间距 10mm钢筋笼直径偏差 10mm箍筋间距偏差 20mm钢筋笼总长偏差 50mm螺旋箍筋搭接长度为300mm( 均点焊) , 第一圈应是整圈。4.4.2钢筋笼的安放a、 钢筋笼的搬运可用特制托架平车, 运输过程中不得使钢筋笼变形, 利用吊车放钢筋笼。b、 下放钢筋笼前, 用护筒的标高准确计算标杆和吊筋的长度。c、 钢筋笼安放前必须核对钢筋笼规格和桩型相符合后才能进行。钢筋笼在吊放、 入孔时应轻放慢放, 必须保持垂直队中, 不碰护壁, 严禁高起猛落, 强扭强压下放。d、 钢筋笼定位采用压杆与钢筋笼经过特殊接头相连接, 根据护筒标高计算钢筋笼标高, 将钢筋笼下放到位, 将压杆固定在孔口, 压杆下面垫以方木, 上部压上灌注台板或灌注架, 以防灌注时钢筋笼上浮或下沉, 灌注结束后将压杆取出。5.4.3下放导管a、 采用260钢导管, 下放前应在地面检查其连接的密封性, 试水压力为0.61.0Mpa。b、 导管技术性能要求: 连接部位内径偏差 2mm连接好的导管轴线偏差 1%下放导管时应认真检查密封是否完好。c、 导管下入孔内应居中, 导管下端应距离孔底约300500mm。54.4混凝土供应采用优质商品混凝土。5.4.5灌注砼a、 在砼灌注前, 必须进行第二次清孔, 并经常测量孔底沉渣, 直至达到设计要求的泥浆比重, 孔底沉渣厚度小于50mm停止清孔, 20min内要立即灌注砼。b、 灌注砼时, 导管下端应离孔底300500mm左右, 漏斗应有足够的容量满足初灌量。导管埋入砼中26m, 严禁导管提出砼面, 浇灌中设专人测量导管埋深。拆卸导管须经专人计算, 检查无误后方可进行, 提升导管时, 灌注架天车与导管中心、 桩孔中心三者要在一条垂直线上。起吊要慢, 有专人指挥, 发现不对时用手扶正, 发现挂笼时立即停止起吊, 并下放、 回转、 对中导管慢慢提动, 以防挂起钢筋笼, 每次挂动钢筋笼, 要检查压杆的固定情况, 防止钢筋笼的上浮与下沉。c、 灌注接近桩顶时, 应控制最后一次灌注量, 使灌注的桩顶标高高出不小于1m, 并按装身长的5%进行控制。由灌注班和技术员分别用测绳及重锤或取样器取砼样检查桩顶标高, 确认无误后才能停止灌注, 拔出导管, 砼充盈系数不小于1.05, 不大于1.3。d、 认真填写钻孔桩水下混凝土灌注记录表。e、 灌注结束后, 各岗位人员必须按职责要求整理、 冲洗现场, 清洗导管及工具。5.5施工质量保证措施4.5.1成孔质量保证措施a、 成孔设备就位时必须平正、 稳固, 以免造成孔的偏斜和移位, 桩位允许偏差70mm。b、 经常检查钻头磨损情况, 及时检测保证孔径要求, 允许偏差20mm。c、 在开孔前预先确定孔深要求以告之钻机手, 当钻进到目标深度附近时再控制以满足设计要求。d、 保证孔底沉渣深度不大于相应的规范和设计要求。5.5.2钢筋笼制作与安装质量保证措施a、 制作钢筋笼前, 应先进行钢筋原材的验收、 复验及焊接试验; 钢材表面有污垢、 锈蚀时应清除, 主筋应调直, 钢筋加工场地应平整。b、 钢筋笼按设计图纸要求设置对中架以确保灌注桩混凝土保护层厚度。c、 下放钢筋笼前应进行检查验收, 不合要求不准入孔。d、 记录人员要根据桩号按设计要求选定钢筋笼, 并做好记录。e、 起吊钢筋笼时应首先检查吊点的牢固程度及笼上的附属物。f、 钢筋笼用吊车吊放入孔, 吊放时应避免钢筋笼发生弯曲。g、 钢筋笼入孔后利用吊筋检查钢筋顶标高。5.5.3混凝土浇筑质量保证措施a、 接头拧紧, 避免孔深导管太长, 导致导管脱落事故, 同时, 起吊导管应注意卡口是否卡牢, 避免脱卡工程事故。b、 浇筑前必须对混凝土认真检查。检查是否具有很好的和易性, 塌落度是否符合要求, 砼是否有离析, 以及有无团块、 大粒径骨料等, 不合要求的决不允许浇筑。c、 开始浇筑前, 应检查孔底沉渣厚度, 不满足要求时应二次清孔。d、 应定时测量砼面上升情况, 专人测量并负责砼浇筑记录。e、 为保证导管埋深为26m, 拆管前应对导管在混凝土内埋深进行测量, 计算准确后方可进行拆管工作, 以避免导管拔出砼面, 导致管内大量进水, 造成断桩。f、 浇筑过程中, 在导管深度的前提下, 导管勤拔勤卸, 砼浇筑结束后, 最终导管起拔缓缓上提, 避免过快。g、 浇筑的桩顶标高不得偏低, 严格控制混凝土保护桩头不小于50cm。4.5.4施工中可能遇到的问题及预防处理措施根据我公司在其它类似工程中所积累的经验, 对本桩基工程出现的问题做如下分析和预防处理。1） 钢筋笼主筋集束（1） 原因分析在起拔护筒过程中, 由于钢筋笼净外径与护筒内径间距较小, 当钢筋笼紧贴护筒内壁, 护筒按同一方向快速旋转时, 钢筋笼随护筒一起转动, 使得钢筋笼发生变形。（2） 预防处理措施a、 严把钢筋笼制作精度及运输起吊时的变形保护, 吊装时采用工具式加强杆, 一次整体吊装安放。b、 钻机在开始起拔护筒时慢速静拔, 然后应减小护筒驱动器转动角度, 减慢转动速度, 顺时针、 逆时针方向相结合, 拔动护筒。c、 在钢筋笼第一加劲箍筋位置内增设一道加劲箍。2） 桩身加泥( 1) 原因分析在饱和淤泥质土中施工, 起拔管速度过快, 砼骨料粒径过大, 塌落度过小, 砼还未流出管外, 旁边的淤泥即涌入桩身。( 2) 预防处理措施a、 在护筒松动以后, 应采用慢速静拔( 不转动) 。b、 护筒起拔后, 用钢筋网片护住孔口, 待5h后, 再进行空孔回填。c、 浇筑砼时, 导管要经常拆卸, 使得砼的上返力大一些。 d、 护筒拔出后, 桩头振捣。3） 护筒起拔困难( 1) 原因分析a、 配合比砂率不当, 碎石级配不连续。当遇桩基较深、 地下水丰富时, 砼浇下去后遇水发生离析, 部分失去流动性, 并紧紧裹住护筒, 使得起拔护筒时砼与钢筋笼随同护筒一起上升, 因此起拔困难。b、 由于护筒内壁摩擦力过大, 土颗粒细、 粘性大, 致使筒外壁沾的泥皮过厚, 致使护筒外壁摩擦力加大。( 2) 预防处理措施a、 调整砼配合比, 使碎石级配连续, 混凝土有较好的和易性, 而且利用大料斗进行浇筑, 而且加隔水塞, 可防止砼离析。b、 下护筒时与起拔护筒时及时清理护筒外壁, 如每班钻孔备小型增压水枪冲洗等, 这些措施能减少筒侧壁的摩擦力。c、 控制护筒一次起拔高度, 以免使护筒根部露出混凝土面, 造成质量缺陷。4） 拔护筒时钢筋笼随护筒带出( 1) 原因分析a、 配合比不当, 碎石级配不连续。由于此处桩基较深, 地下水丰富, 当砼浇下去后遇水发生离析, 部分失去流动性, 并紧紧裹住护筒。起拔护筒时砼与钢筋笼随同护筒一起上升, 上升一段距离, 混凝土散落下沉, 而钢筋笼却停留在某一位置。b、 混凝土品质较差, 浇筑一段时间后混凝土初凝。( 2) 预防处理措施a、 及时浇筑混凝土, 对不合格或塌落度损失较大的混凝土采用二次搅拌或弃用措施。b、 对到场的砼没车做一组塌落度试验( 1822cm) , 不满足技术要求的要进行砼配合比调整, 防止砼离析。c、 首灌完成后, 要放慢放料速度, 根据砼面深度和导管总长正确拆卸导管, 拆管前应检测砼面深度。5） 堵管( 1) 原因分析a、 隔水塞不符合要求, 直径过大或过小。b、 隔水塞遇物卡住, 或导管连接不直, 变形而使隔水塞卡住。c、 砼塌落度过小或砼搅拌不匀, 严重离析。d、 导管漏水, 砼被水浸稀释, 粗骨料和水泥砂浆分离。e、 灌注时间过长, 表层砼已过初凝时间, 开始硬化, 或砼在管内停留时间过长而失去流动性。( 2) 预防处理措施若为隔水塞卡在管内, 在深度不大时, 可用长杆冲捣; 或在允许的范围内, 重复提升导管振冲; 如不能清除则应提起和拆开导管, 取出不合格隔水塞。检查导管连接部位和变形情况, 重新组装导管入孔, 安放合格的隔水塞。不合格砼造成的堵管, 可经过重复提升漏斗导管来消除, 或在导管顶部安装激振装置, 不断振动导管来解除。6） 导管漏水( 1) 原因分析a、 连接部位垫圈挤出, 损坏。b、 初灌量不足, 未达到最小埋管深度, 泥浆从导管底口侵入。c、 连续灌注时, 未将管内空气排出, 致使在管内产生高压气囊, 将密封垫圈挤破。d、 导管提升过多, 埋深太小, 孔内浆液侵入导管内。( 2) 预防处理措施处理措施根据漏水程度大小而不同。漏水不大, 多为从连接处和底口渗入, 可集中数量较多、 塌落度相对较小的砼拌合物一次灌入, 依靠砼下落的压力将水泥砂浆挤入渗漏部位, 封住底口的渗入。漏水严重时, 应提起导管检查连接处的密封圈垫, 重新均匀上紧, 准备足量的砼拌合物, 重新开始灌注。若孔内已灌注少量砼, 应予清理干净后, 方可灌注; 灌入砼较多清除困难时, 应暂停灌注, 下入比原孔径小一级的钻头钻进至一定深度起钻, 用高压水将砼面冲洗干净, 并将沉渣吸出, 将导管下至中间小孔内恢复灌注。7） 断桩( 1) 原因分析a、 因测绳不准或操作不当造成提升导管过高, 以致底部脱离砼层面。b、 出现堵管而未能及时排除。c、 灌注中断过久, 表层砼失去流动性, 而继续灌注的砼顶破表层而上升, 将有浮浆泥渣的表层覆盖包裹, 形成断桩。d、 灌入的砼质量低劣。( 2) 预防处理措施对断桩应以预防为主。灌注前要对各作业环节认真检查, 指定有效地的预防措施。灌注中, 严格遵守操作规程, 保证灌注作业连续紧凑, 重视砼面的准确探测, 绘制砼灌注曲线, 正确指导导管的提升, 提升应匀速平稳, 控制灌注时间在适当的范围内。如灌入砼量不够, 应先将已灌砼清楚再下入导管重新灌注。如灌入量较多, 可按前述打小孔的方法处理。断桩位置较深, 断桩承受荷载较大时, 可采取插入钢筋束灌浆制作锚固桩的措施。断桩位置较浅或处于地下水位以上可将清除断桩以上砼, 支模重新浇筑成桩。8） 砼严重离析( 1) 原因分析a、 导管漏水引起水浸。b、 砼搅拌不均。c、 骨料级配不当。d、 使用的水泥品种不当或失效水灰比过大。( 2) 预防处理措施应查明原因, 重新搅拌砼, 如仍不符合要求应予清除。9） 钢筋笼错位( 1) 原因分析a、 钢筋笼固定不当或下导管时挂住钢筋笼, 导致笼下落。b、 钢筋笼固定不当时, 初灌砼产生向上的冲力或提升导管时将钢筋笼挂起。c、 钢筋笼在孔口安放焊接时未上下对正, 保护块数量不足或桩孔超径严重, 使钢筋笼偏斜向一边。( 2) 预防处理措施严格细致控制钢筋笼吊放, 并将其牢固的绑扎或点焊于孔口。钢筋笼入孔后, 检查其是否处在桩孔中心。下放导管时, 应使导管顺桩孔中心位置而下, 避免挂住钢筋笼。6、 施工工艺流程本次灌注桩施工工序包括: 测量放线( 桩基定位) 、 成孔、 清孔、 钢筋笼制作及运输安装、 混凝土搅拌、 混凝土灌注、 桩基养护、 降水、 基坑开挖、 基坑支护。施工工艺流程见5-1。表6-1 旋挖灌注桩施工工艺流程7、 桩基溶洞塌陷回填的处理方法1、 常规成孔方案当溶洞有填充物, 是可塑或软塑的亚粘土, 且溶洞不漏水, 这时不论溶洞有多大也不论溶洞垂直方向数量有多少, 都能够不考虑溶洞的存在, 而按正常地质情况施工。采用冲击钻成孔, 洞内的土质和溶洞外的土质没有什么区别, 能够按无溶洞施工。2、 片石回填采用正常成孔方法施工, 当钻穿溶洞漏浆时, 重复投入黄土和片石, 利用钻头冲击将黄土和片石挤入溶洞和岩溶裂隙中, 还可掺入水泥、 烧碱和锯末, 以增大孔壁的自稳能力。、 1) 掺加比例: 为有效利用片石, 片石与粘土的比例为3:7, 参加水泥时, 掺加比例为每米2包, 掺加锯末时, 掺加比例为粘土的10%。2) 掺加方法: 片石采用强度30MPa石灰岩, 石块粒径以1550cm为宜。掺加粘土是采用水泥袋包装后投放效果更佳。水泥投放方法为以整袋投放为佳。掺加方法为: 片石、 粘土袋( 可选择添加水泥、 锯末, 也可不添加) 分层间隔掺加, 回填高度为溶洞顶板以上1米处。3) 施工注意事项: 密切注意观察钻机工作情况、 周围地表沉降和护筒内水位变化, 防止不正常情况发生, 发生漏浆现象, 立即处理。根据地质柱状图, 在接近溶洞时勤观察、 勤检查, 凭手握冲击主绳的手感, 冲击岩层的响声, 抽取的岩样来判断是否接近岩溶地层。接近岩溶时主绳松绳量应为12cm, 防止穿岩壳时卡钻。钻穿岩溶地层上壳时, 一旦漏浆, 要及时投放粘土块、 片石并补水, 以保持孔内水位高度。4) 主要适用范围及优势: 适用于较小溶洞( 溶洞高度小于3米) , 无填充物或半填冲, 施工方法简单, 造价较低。3、 本工程采用素混凝土回填采取正常成孔方法施工, 当钻穿溶洞漏浆时或遇到倾斜颜面时填入低标号混凝土, 间隔一定时间后采用冲击钻成孔。1) 混凝土标号及配合比 混凝土采用C15( C20、 C10也可) 素混凝土, 为尽快提高混凝土强度, 节约施工时间, 应在混凝土中掺加一定早强剂, 提高素混凝土的早期强度。2) 掺加方法: 对于倾斜岩面, 为校正孔位, 回填素混凝土应与斜岩面顶面平齐, 对于溶洞处, 回填顶面高于溶洞顶板50cm。3) 施工注意事项: 回填48H后回填混凝土强度达到70%后, 且应在桩基范围取芯检验填充效果, 待溶洞完全填充且强度达到后方可进行桩基施工。4) 主要适用范围及优势: 适用于中、 小溶洞, 有无填充物均可采用此方案。施工方法简单, 造价相对较高。4、 注浆加固就是经过对照地质柱状图, 对桩穿过的溶洞进行填充和加固。1) 注浆孔布设: 根据钻孔柱状图, 找出最大溶洞, 如果溶洞为连通溶洞, 只需对其中最大的溶洞进行注浆加固。2) 注浆压力控制: 用注浆泵注浆, 注浆压力不宜太大, 控制在0.51.0MPa范围, 具体压力值现场试验确定。注浆速度为1520L/min, 其目的是使浆液渗透到填充物内( 包含灌入的砂和碎石) , 然后固结, 渗透最小直径定位3.0米, 以保证冲钻成孔是有足够的固结体。注浆时注浆管必须插入填充物底部, 然后边注浆边缓慢上提, 提管速度不宜太快, 根据珠江速度确定, 应是渗透半径控制在允许范围内。3) 施工注意事项: 防止浆液流失太远造成浪费, 采用间歇注浆方式, 使得先注入浆液与沙子( 或碎石) 初步达到胶结后再注浆, 循环注浆多次, 直至达到规定的注浆量和注浆压力控制值为止。注完一个孔后, 继续对其余孔进行注浆, 后注浆压力必须调高, 最后封孔。注浆顺序由现场自行掌握。且应在桩基范围取芯检验填充效果, 待溶洞完全填充且强度达到后方可进行桩基施工。4) 主要适用范围及优势: 多适用于小型( 高度小于1米) 或多层溶洞( 多层串珠状小溶洞) , 也可用于各种有填充物的溶洞, 但造价较高。5、 钢护筒跟进加固采用钢护筒跳进法: 一面冲孔, 一面接钢护筒, 而且将其压到或震动下沉至已钻成的孔内。1) 钢护筒的选择: 内护筒长度和内径的确定: 护筒长度L=( h+H) m( h为超前钻确定的溶洞高度, H为溶洞顶到地面加30厘米的高度) ; 单层护筒内径大于桩直径10cm, 多层护筒最内层护筒内径大于桩直径10cm, 其外面一层护筒内径大于内层护筒外径10cm, 并以此类推。钢护筒孔径要准确, 连接顺直, 用卷扬机成型。钢护筒要有一定的刚度, 单个大溶洞用单层护筒, 两个大溶洞用双层护筒, 并以此类推。2) 内护筒的沉放: 当冲击穿过溶洞顶部时要重复提升冲锤, 在顶部厚度范围上下慢放轻提, 冲锤不明显受阻, 说明顶部已成孔而且圆滑垂直的, 此时用钢丝绳活扣绑住内护筒, 用吊机( 或桩机自生重量) 把内护筒放入外护筒内沉至孔底, 必要时用振动锤下沉。用冲击钻成孔钢护筒跟进法施工时, 施工中应充分利用冲击钻的扩孔性能, 使钢护筒能顺利下沉。钻头直径大于刚护筒外径35cm, 护筒到位后钻头改为满足成孔要求的钻头直径。如果冲击钻在坚硬岩石中的扩孔系数较小, 不能满足钢护筒下沉要求的, 回填并加大钻头直径二次冲孔, 以保证钢护筒顺利下沉。为保证钢护筒顺利下滑, 要求桩孔竖直, 无歪斜、 缩颈。3) 主要适用范围及优势: 适用于特大溶洞(溶洞高度大于3米)、 无填充溶洞、 半填冲溶洞或溶洞上方有较厚的沙砾层时。八、 夜间施工技术措施1. 施工方法各班组考虑工期、 工程质量及安全等因素, 班组长在进入夜间施工前应提前做好有关工作。夜间施工必须遵照国家安全生产管理条例, 严禁盲目施工, 不准安排由老体弱、 带病、 疲劳及一切不适合夜间作业的工人进行施工。 对于工期较紧的工序及不能中途停止施工的工序, 需对施工作业人员进行日、 夜班分班, 并适当缩短夜间作业班组的作业时间, 安排夜间作业人员适当的休息时间, 并提供夜餐, 减轻夜间作业人员的劳动强度。 必须保证夜间施工期间的照明 充分考虑施工安全问题, 不能安排交叉施工的工序同时在夜间进行。 夜间施工时, 在沿线施工便道上每间隔100m应设红色警示灯一个, 另外在围挡的转角及现场的进出口处设置红色旋转警示灯。各作业区间的结合部位对称设置强光照明灯, 指示结合部位的道路和其它的设备摆放, 各道工序夜间施工除当班的安全员、 质检员必须到位外, 还要建立质安主管人员巡查制度。 经批准后的夜间施工, 施工单位必须事先向周边社区告示夜间施工情况和降低噪声措施, 按规定减少噪声排放, 而且不得将强光照明灯直接照射居民窗户。 特殊情况需夜间作业, 应尽量采取降噪措施, 事先做好周围群众的工作, 并报工地所在的区有关部门备案后方可施工, 按工作面划分, 每个施工作业面配置一台噪声监测器, 随时随地记录现场噪声分贝。2. 桩基础夜间施工夜间桩基施工主要内容有: 施工放样、 钻孔、 钢筋笼加工、 钢筋笼运输、 现场钢筋笼焊接、 泥渣倒运、 混凝土浇筑等。施工时要采四周设照明灯, 严格执行三级配电、 三级保护及一机一闸制。泥浆池四周做好防护栏, 高度1.2米, 内挂密目网, 护栏刷红白相间油漆。间距1.2米, 用密目安全网封挡。夜间应设红色标志灯。机械施工区域要有值班人员, 防止非相关人员进入作业区域。3.土方夜间施工土方夜间施工主要为承台的开挖、 回填及弃渣倒运和路基回填等。施工时要满足一下要求 检查支护情况, 必须满足设计要求。 检查挖土机、 运土车准备情况, 严禁带病作业。 挖土司机、 运土司机持证上岗, 所有施工人员必须进行教育并交底。 夜间施工必须有足够照明, 主要用电安全。 挖土机行走时, 必须看清前后是否有人或障碍物。 机械回转时, 必须看清回转半径内是否有人或障碍物。 配合机械清土人员必须在挖土机回转禁区以外, 严禁在禁区内配合作业。 基坑四周搭设安全围档并挂安全网, 以防人员及物体坠落, 同时设置夜间警示照明, 专人24小时巡视。 施工人员上下搭设专用爬梯。 土方施工后, 基坑等必须按标准设围栏防护, 高度1.2米, 内挂密目网, 护栏刷红白相间油漆。间距1.2米, 用密目安全网封挡。夜间应设红色标志灯。基坑内设置人员上下坡道。 土方基础工程中的排水施工, 应加强用电管理。4. 钢筋作业夜间施工钢筋作业主要为夜间钢筋加工、 绑扎和运输等, 钢筋的夜间施工应加强照明和用电的管理; 操作人员经技术培训考核合格后持证上岗; 钢筋运输时避免拖地, 使之与地面接触产生噪音。5. 模板夜间施工模板夜间施工主要内容为: 模板制作, 立模, 拆模等, 施工时要复核下列要求: 进入施工现场的操作人员必须戴好安全帽, 扣好帽带。操作人员严禁穿硬底鞋及有跟鞋作业, 夜间施工时必须将每一个工人进行酒精测试, 凡是喝过酒的工人, 一律
