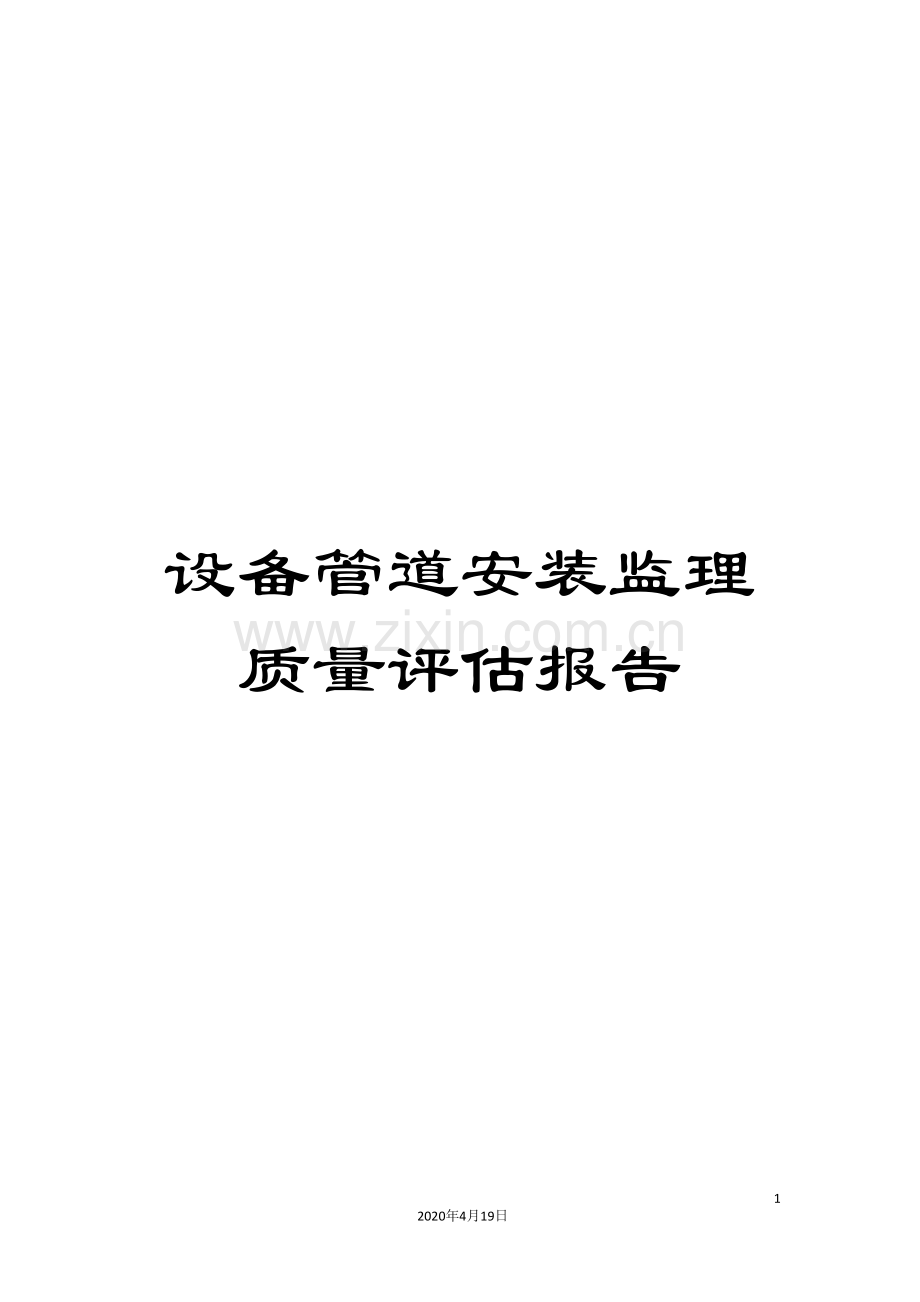

设备管道安装监理质量评估报告.doc

设备管道安装监理质量评估报告142020年4月19日文档仅供参考，不当之处，请联系改正。 *水泥有限公司年配制25000 吨氨水生产工程项目工程质量评估报告 总监理工程师： 四川康立项目管理有限责任公司 9月 20日 工程监理简况 四川康立项目管理有限责任公司受*水泥有限公司委托，并签订了建设工程委托监理合同后，根据本工程的特点，组建了以下列监理人员为主的项目监理部进驻现场：总监理工程师*专业监理工程师*监 理 员*该工程项目监理部受业主委托全面负责工程质量、进度和造价控制，进行合同管理和安全生产、文明施工管理，协调各参建方的相互关系。在工作中我们严格履行建设工程监理委托合同，始终以监理规范、监理规划、监理实施细则等为指导，严格执行设计图纸、施工规范和施工合同，以质量控制为重点，作到监理人员跟班作业，对关键工序和重要部位实施全过程旁站监理，运用平行检测、检查、巡视等手段发现问题并及时解决。在施工阶段中坚持以事前控制、事中控制为主，事后检查整改为最后防线的原则，严格监理、热情服务，公正、科学地开展监理工作。该工程项目监理工作于 6月15日开始，在建设单位、设计单位、施工单位及我单位的共同努力下，于 9月 20日完成昌江华盛天涯水泥有限公司，年配制25000 吨氨水生产工程项目达到基本竣工条件。 一、工程概况1、项目名称：年配制25000 吨氨水生产工程项目2、工程地点：*3、建设单位：*水泥有限公司4、设计单位：*有限公司设计所5、施工单位：*有限公司6、监理单位：四川康立项目管理有限责任公司1) 工期： 6月15日开工， 9月20日项目竣工。二 、 评估内容、 评估范围：1、 项目基本情况：项目位于*水泥有限公司内，总占地面积2200M2总投资345.4万。其中环保投资31.02万，占总投资的8.9%，规模为年配制25000T，用于厂区现有四条水泥熟料生产线烟气脱，配2个150M3的氨水储罐及厂区道路、绿化等基础设施。(氨水生产项目，系统主要包括液氨装卸臂（液氨鹤管）、卸氨压缩机、液氨储罐、吸氨塔、卸车撬、酸洗塔、水洗塔、废水泵、废水池、液氨泵等。液氨的供应由液氨槽车运送，利用液氨装卸臂、卸氨压缩机将液氨由槽车输入液氨储罐内，液氨泵将储罐中的液氨输送到吸氨塔，然后将液氨稀释成22%氨水，经氨水输送泵送往各个生产线。) 2、工程范围包括：（1）土建；（2）设备安装；（3）工艺管道安装；（4）电气工程（5）仪表工程（6）给排水；（7）消防工程（8）配合业主预试车； 四、质量评估依据（1）现行国家规范：（1）化工工艺设计施工图内容和深度统一规定HG/T20519- （2）化工装置工艺系统工程设计规定HG20570-95（3）石油化工企业设计防火规范GB50160- （4）化工装置设备布置设计规定HG/T20546- （5）爆炸和火灾危险环境电力装置设计规范GB50058- （6）化工装置管道布置设计规定HG/T20549-1998（7）化工工艺设计施工图内容和深度统一规定HG/T20519- （8）工业金属管道工程施工规范GB50235- （9）现场设备、工业管道焊接工程施工规范GB50236- （10）工业金属管道工程质量验收规范GB50184- （11）工业设备及管道防腐蚀工程施工及验收规范HGJ229-91（12）工业金属管道设计规范GB50316- （13）现场设备、工业管道焊接工程施工质量验收规范GB50683- （14）职业性接触毒物危害程度分级GBZ230- （15）建筑工程质量验收统一标准GB50300- 。（16）建筑电气工程施工质量验收规范GB50303- （17）设备厂家提供的相关技术资料。 （18）建筑给排水设计规范GB50015- （19）石油化工静设备施工质量及验收规范B50461- （20） 化工机器设备安装施工及验收规范HG203-1983（21）化工工程建设起重施工规范HGJ201-1983（22）工业金属管道质量检验评定方法GB50184-1993 （23） 自动化仪表工程施工及验收规范GB50093- （24） 电气装置安装工程电气设备交接试验标准GB50150-1991（25）设计图纸和设计文件，有关的标准图集及说明；五、工程施工质量及监理情况： 1）.在*水泥有限公司年配制25000 吨氨水生产工程项目设备及管道安装前， 严格按照设计及规范要求对进场的材料经施工单位自检，并报业主及监理审验。经过检验，查明材料证明文件齐全，材料自检文件记录齐全，查验合格后方进场安装。验收合格，且记录齐全。旁站监测结果符合设计和规范要求。 并经业主方认可。 2）.施工组织设计： 施工方案经施工单位按程序审批和监理审验后实施，施工单位对质量控制点及关键工序按规定程序进行报验，质量控制 体系完善，运行可靠有效。3）严把原材料、半成品进场关本工程所有材料，构配件，设备进场是均按规定及时报验，经专业监理工程师检查验收，所有安装的材料都经过严格的质量检验，施工单位提供质量合格证明文件齐全，完整，有专业检验机构的检测证明。材料合格证、质保单齐全，对材料都进行了进场后的抽检复验，全部达到合格要求。（其中：重要原材料进场验收记录9份；钢材、管材出厂质量证明 9份，均满足设计要求和相关质量标准，保证了工程所用材料均为合格产品。）4）、严格工序检查，强化过程控制在施工监督过程中，强化了施工工序报验手段，做到先报验后施工，上道工序未经验收不得进入下道工序的施工，对隐蔽工程的验收我们项目监理部特别重视，现场监理人员对重点、关键部位进行了旁站监督等。5）、加强事后控制，确保施工质量符合合同要求(1)本工程在施工全过程中没有发生质量事故，作为一般性质量问题，施工单位经过自查、自检后内部整改;另一方面，经过监理检查发现后通知施工单位整改。(2)及时督促施工单位收集整理好各种工程资料，并认真做好自己的监理资料。(3)要求施工单位做好已完工程的成品保护工作。6）、工程进度控制：工程进度的快慢直接关系到工程建设项目能否按期竣工和投入使用问题。我监理部首先审查施工单位总进度计划，并报业主审核同意后，督促施工单位严格按照总进度计划施工。并根据总进度计划编制月进度计划，一旦发现偏差，及时要求施工单位适当调整劳动力、材料、设备、资金，确保工程按计划进度完成。7）、投资控制：项目监理部按照施工合同、工程施工实际进度、工程质量对所监理工程进行工程款支付控制。8）、安全生产及文明施工：安全第一，预防为主”，在监理过程中，项目监理组始终把安全监理作为工作重点，贯穿于监理工作的全过程。结合工程实际情况，督促施工单位建立安全生产责任制，做好安全生产、文明施工教育，定时组织施工单位进行安全生产检查，对存在的安全隐患，及时发文要求施工单位限期整改。本工程施工过程中未发生安全事故。9） 、设备、管道试验按业主、监理批准的方案进行。采用气压试验，在设计压力 1.15 倍处进行，过程符合规范要求。设备、管道试压，符合规范要求。试压合格，并用压缩空气 吹扫，设备封闭前施工方将内部清洗干净，并按程序报验。经报业主及监理审验，合格后封闭，且施工记录齐全。六、工程施工质量验收情况1、设备基础工程质量情况 本基础工程为采用了机械和人工进行。 基础主要原材料进场经验收达到合格标准；设备基础几何尺寸均满足设计要求；轴线偏差、垂直度偏差均在规范允许误差范围内；结构混凝土试件经检验评定均达到合格标准。2、分部工程质量情况（1）给排水分部工程经核查验收：工程严格按图施工，所用原材料经进场验收均符合设计要求，给排水孔留设位置基本正确；管道配件均符合设计要求，管道配置安装排污管坡向正确、排水畅通、无渗漏；排水管道灌水试验、管道无渗漏现象，给水管道水压符合要求；管道及设施的安装误差均在施工误差允许范围，经验收工程质量达到合格标准。（2）电气安装工程经核查验收：工程所用原材料经进场验收均符合设计要求，电源线路配管严格按图施工，导线连接回路符合设计要求，相间绝缘符合要求；配电箱、开关插座安装位置正确，开关动作准确；防雷接地系统经检测综合质量良好，接地系统、引下线系统接地电阻均为0.40，满足设计要求验收合格。经验收质量达到合格标准。 （3）管道分项工程质量评定 质量验收规范的规定分项质量评定结果1所用管材、管件的规格、型号、材质符合设计文件规定符合要求，质量为合格2管道预制应绘制单线图符合要求，质量为合格3封闭管段预制应按实测尺寸进行符合要求，质量为合格4管道及附件规格、型号及材质必须符合设计文件规定符合要求，质量为合格5管道与设备连接不得与设备接口对焊符合要求，质量为合格6非金属管道与钢支架间应加垫一层软塑料板或橡胶板符合要求，质量为合格7法兰、垫片、螺栓的规格、型号及材质应符合设计文件规定符合要求，质量为合格8密封面不得有径向沟槽、毛刺、锈蚀等缺陷符合要求，质量为合格9垫片不得有老化变质，表面不得有损坏、皱纹等缺陷符合要求，质量为合格10螺栓与螺母应配合良好，无松动和卡涩符合要求，质量为合格11法兰与管子垂直度应不大于0.5mm符合要求，质量为合格12连接的平行度不应大于法兰外径的1.5，且不应大于2mm符合要求，质量为合格13螺栓穿向一致，外露长度一致，且不应大于3mm符合要求，质量为合格14阀门的规格、型号必须符合设计文件规定符合要求，质量为合格15安全阀经最终调校后经做铅封，并有调校记录符合要求，质量为合格16水平管道上安装的阀门、阀杆应在管道上半圆范围内符合要求，质量为合格17安全阀应垂直安装符合要求，质量为合格18支、吊、托架安装型式及位置应符合设计文件规定符合要求，质量为合格评定结果：监理工程师： 年 月 日（4）仪表调试、安装分项工程质量评定项别项目质 量分项质量评定结果子分部质量评定结果主控项目1仪表的连接管必须吹扫干净，畅通无阻，试压合格合格2电气线路绝缘试验必须合格，阴抗匹配适当，接线正确，标志清晰齐全合格3调节器调节器的正反作用及输出信号特性必须符合设计要求合格一般项目1仪表应反应灵敏，测量准确，零位正确，指示精度、变差、记录精度符合说明书的要求 合格2多点记录仪表应翻字准确，打字清晰，颜色正确，笔式记录仪表的记录笔应固定良好，下水流利合格3校验校验后，仪表、设备的可调部分应漆点明显，铅封完整合格4 记录仪表记录仪表的记录时间误差每24小时不应超过5分钟合格5差压送器应作静压试验，其误差应符合产品说明书合格6调节器控制点调节器的控制点偏差应达到要求的精度等级合格7调整范围调节器的比例围、积分时间、微分时间的调整范围及误差应符合产品说明书的要求合格8调节阀、执行机构正反作用、行程，特性曲线应符合设计要求规范9定位器与执行机构应进行曲闭环校验其非线性偏差及变差应符合产品说明书书的要求合格10分析器反应时间、重现性试验应符合产品说明书要求，并能满足工艺要求合格11信号及联锁机传动部分应动作灵活，无卡涩现象合格12信号联锁及保护系统处于正常范围内整个系统的报警及自保单元、设备应处“正常”位置和状态合格13各仪表报警点或联锁动作点动作程序应符合设计要求合格14当系统处于事故状态时其灯光、音响、消除按扭、阀门等的工作情况及所处状态符合设计要求合格15当人工消除报警系统的自锁后各单元的阀门应恢复“正常”状态，动作程序正确合格 评定结果 合格 专业监理工程师： 年 月 日（5）电气分部工程：子分部、分项工程质量评定子分部工程名称分项工程名称分项质量评定结果子分部质量评定结果供电干线电缆安装合格合格电缆敷设合格导线连接和线路电气试验合格电气动力电气动力设备检测、试验和空载试运行合格合格电缆敷设合格电线、电缆导管和线槽敷设合格电线、电缆穿管和线槽敷设合格电缆头制作、导线连接和线路电气试验合格开关安装合格电气照明安装动力、照明配电箱安装合格 合格电线、电缆导管和线槽敷设合格电线、电缆穿管和线槽敷合格电缆头制作、导线连接和线路电气试验合格普通灯具安装合格开关安装合格建筑照明通电试运行合格 七、 工程资料核查情况(一)工程质量控制资料核查序号项 目资 料 名 称核查意见说 明1图纸会审、设计变更、记录符合要求材料、设备出厂合格证书及进场检（验）验报告符合要求检验批验收记录符合要求接地、绝缘电阻测试纪录符合要求隐蔽工程验收纪录符合要求施工纪录符合要求检验批、分项、分部（子分部）工程质量验收纪录符合要求合 计符合要求质量合格，同意验收总监理工程师： （公章） 年 月 日(二)工程安全和功能检验资料核查序号项 目安全和功能检查项目名称核查意见说 明1供电系统照明全负荷试验记录符合要求2灯具牢固性试验记录符合要求3避雷接地电阻测试记录符合要求4线路、开关接地检验记录符合要求合 计符合要求八、安全情况： 在施工阶段督促施工单位建立并健全了安全文明生产体系，根据海南省建设工程安全监督总站的要求， 建立安全管理和日常安 全工作记录。对其存在的问题，经过例会、专题会、监理工程师通知 单等形式进行提示，确保了现场的安全生产和施工顺利。 九、最终评估意见施工单位基本能够按照施工图纸和现行规范进行施工，有不符合施工验收规范的部位和工序在监理工程师的监督下进行了整改，施工质量基本符合施工图设计文件GB50300- 建筑工程施工质量验收统一标准和相关专业验收规范的规定，各子分部工程质量经验收全部合格，隐蔽工程在隐蔽前已经有关单位参加验收并形成验收文件，安全和主要使用功能符合设计要求，工程的观感质量符合要求，参加验收的各方人员的资格符合要求，监理单位的验收方法符合规范要求。综上所述，*水泥有限公司年配制25000 吨氨水生产工程项目经监理公司评为“合格”，同意验收。 四川康立项目管理有限责任公司 总监理工程师： 9月 20 日
