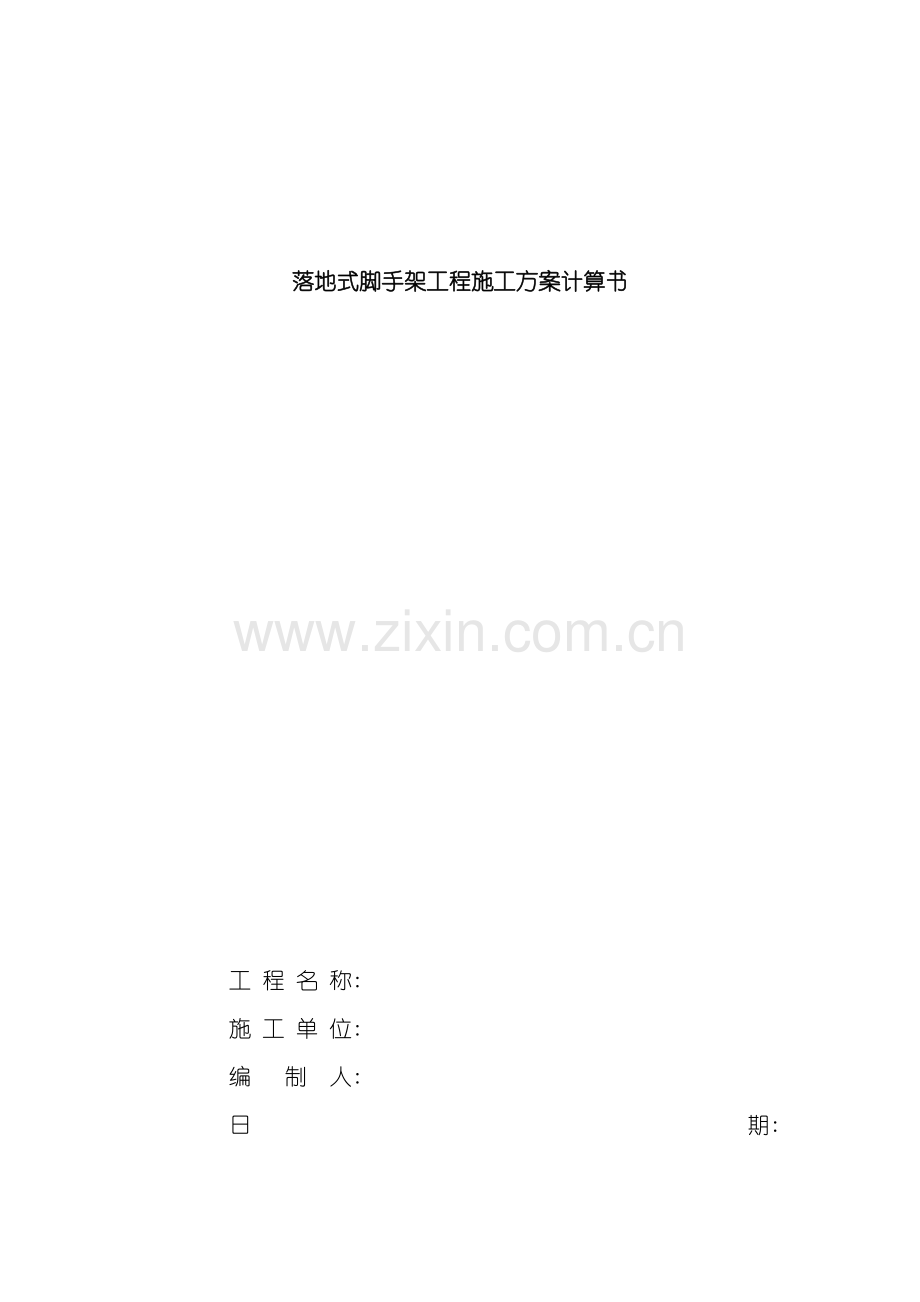

落地式脚手架工程施工方案计算书45资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。落地式脚手架工程施工方案计算书工 程 名 称: 施 工 单 位: 编 制 人: 日 期: 目录目录 1第一节、 工程概况2第二节、 编制依据4第三节、 施工计划5第四节、 施工工艺技术7第五节、 施工安全保证措施14第六节、 计算书及相关图纸22第一节、 工程概况一、 工程概况 外墙装修脚手架施工工程, 搭设落地式双排井字脚手架, 搭设最高点为13米, 根据施工需求, 架子设计尺寸须符合施工要求, 另设计安全通道等各项安全措施。工程基本情况工程名称1工程地点周边环境建筑面积(m2)0建筑高度(m)0基础形式主体结构框架抗震等级抗震设防烈度地上层数0地下层数0标准层层高(m)0各责任主体名称建设单位设计单位施工单位监理单位项目经理总监理工程师技术负责人专业监理工程师二、 施工要求1、 脚手架的设计力求做到结构安全可靠, 造价经济合理。2、 确保脚手架在使用周期内安全、 稳定、 牢靠。3、 选用材料时, 力求做到常见通用、 可周转利用, 便于保养维修。4、 脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、 技术保证条件1、 安全网络2、 脚手架的搭设和拆除需严格执行该专项施工方案。第二节、 编制依据1、 建筑施工脚手架实用手册2、 建筑地基基础设计规范GB50007- 3、 建筑结构荷载规范GB50009- 4、 混凝土结构设计规范GB50010- 5、 钢结构设计规范GB50017- 6、 建筑施工安全检查标准JGJ59- 7、 建筑施工高处作业安全技术规范JGJ80-918、 建筑施工扣件式钢管脚手架安全技术规范JGJ130- 9、 危险性较大的分部分项工程安全管理办法(建质 87号文)10、 建设工程安全生产管理条例国务院令第393号11、 本工程设计图纸12、 本工程施工组织设计第三节、 施工计划一、 材料与设备计划1、 脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管, 钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道, 钢管要有产品质量合格证、 质量检验报告, 钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定, 质量和钢管外径、 壁厚、 端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定, 应涂有防锈漆。旧钢管表面锈蚀深度、 钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时, 应在锈蚀严重的钢管中抽取3根, 在每根锈蚀严重部位横向截断取样检查, 当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、 扣件应采用可锻铸铁或铸钢制作, 其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求, 采用其它材料制作的扣件, 应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、 法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证, 并应进行抽样复试。扣件在使用前应逐个挑选, 有裂缝、 变形、 螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时, 不得发生破坏。新、 旧扣件均应进行防锈处理。3、 搭设架子前应进行保养, 除锈并统一涂色, 力求环保美观。4、 脚手板(1)脚手板可用木材料制作、 单块脚手板的质量不大于30kg; (2)木脚手板才材质应符合现行国家标准木结构设计规范GB50005中a级材质的规定。脚手板厚度不应小于50mm, 两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、 厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定; 不得使用扭曲变形、 劈裂、 腐朽的脚手板; 5、 安全网采用密目式安全立网, 应符合下列要求: (1)网目密度不低于 目/100c; (2)网体各边缘部位的开眼环扣必须牢固可靠, 孔径不低于1mm; (3)网体缝线不得有跳针、 露缝, 缝边应均匀; (4)一张网体上不得有一个以上的接缝, 且接缝部位应端正牢固; (5)不得有断沙、 破洞、 变形及有碍使用的编织缺陷; (6)阻燃安全网的续燃、 阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证, 以及由相关建筑安全监督管理部门发放的准用证; (7)做耐贯穿试验不穿透, 1.61.8m的单张网重量在3kg以上; (8)颜色应满足环境效果要求, 选用绿色; 6、 连墙件材料采用钢管制作, 其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q235级钢的规定。7、 可调底座的底板和可调托座托板宜采用Q235钢板制作, 厚度不应小于5mm, 允许尺寸偏差应为0.2mm, 承力面钢板长度和宽度均不应小于150mm; 承力面钢板和丝杆应采用环焊, 并应设置加劲片或加劲拱度; 可调托座托板应设置开口挡板, 挡板高度不应小于40mm。8、 可调底座及可调托座丝杆与螺母旋合长度不得小于6扣, 螺母厚度不得小于30mm, 插入立杆内的长度不得小于150mm。主要材料参数表【扣件式脚手架】名称规格用途单位总需用量备注钢管6m48mm3.0mm纵向水平杆、 立杆、 剪刀撑根租赁1.5m48mm3.0mm横向水平杆、 连墙件根租赁木脚手板4000mm200mm50mm脚手板与基础垫板块租赁扣件各杆件的连接个租赁安全网6m1.5m 目防坠张采购第四节、 施工工艺技术一、 技术参数【扣件式脚手架】脚手架排数双排脚手架纵、 横向水平杆布置方式纵向水平杆在上搭设高度(m)13钢管类型483立杆纵距(m)1.5立杆横距(m)0.9立杆步距(m)1.8双立杆计算方法不设置双立杆横向斜撑5跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区北京基本风压(kN/m2)0.3安全网半封闭二、 工艺流程【扣件式脚手架】场地平整、 夯实基础承载力实验、 材料配备定位设置通长脚手板、 底座纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅) 剪刀撑连墙件铺脚手板扎防护栏杆扎安全网三、 施工方法1、 地基基础定距定位。根据构造要求在建筑物四角用尺量出内、 外立杆离墙距离, 并做好标记; 用钢卷尺拉直, 分出立杆位置, 并用小竹片点出立杆标记; 垫板、 底座应准确地放在定位线上, 垫板必须铺放平整, 不得悬空。在搭设首层 脚手架过程中, 沿四周每框架格内设一道斜支撑, 拐角处双向增设, 待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时, 宜先立外排, 后立内排。其余按以下构造要求搭设。本工程脚手架地基础部位应在回填土完后夯实, 采用强度等级不低于C15的混凝土进行硬化, 混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求( 具体计算数据参阅脚手架计算书) , 立杆垫板或底座面标高高于自然地坪50mm100mm, 两侧设置排水沟, 排水通畅。垫板尺寸采用长度不少于2跨、 厚度不小于50mm、 宽度不小于200mm的木垫板或槽钢。【扣件式脚手架】 1、 立杆设置(1)立杆采用对接接头连接, 立杆与纵向水平杆采用直角扣件连接。接头位置交错布置, 两个相邻立杆接头避免出现在同步同跨内, 并在高度方向错开的距离不小于50cm; 各接头中心距主节点的距离不大于步距的1/3。(2)每根立杆底部应设置垫块, 而且必须设置纵、 横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)当立杆基础不在同一高度上时, 必须将高处的纵向扫地杆向低处延长两跨与立杆固定, 高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(4)立杆的垂直偏差应控制在不大于架高的1/400。(5)开始搭设立杆时, 每隔6跨设置一根抛撑, 直至连墙件安装稳定后, 方可根据情况拆除。(6)立杆及纵横向水平杆构造要求见下图。立杆对接接头布置纵、 横向扫地杆构造2、 纵、 横向水平杆(1) 纵向水平杆设置在立杆内侧, 其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接, 也可采用搭接。要求如下: 当采用对接时, 对接扣件应该交错布置, 两根相邻纵向水平杆接头不宜设置在同步或同跨; 不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm; 各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时, 搭接长度不应小于1m, 应等间距设置3个旋转扣件固定, 端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。(2) 立杆与纵向水平杆交点处设置横向水平杆, 两端固定在立杆上, 以形成空间结构整体受力。纵向水平杆对接接头布置3、 剪刀撑设置(1)脚手架外侧立面整个长度和高度上连续设置剪刀撑; (2)每道剪刀撑宽度不应小于4跨, 且不应小于6m, 斜杆与地面的倾角宜在4560之间。(3)剪刀撑斜杆的接长应采用搭接或对接, 采用搭接连接时, 搭接长度不小于1m, 应采用不少于2个旋转扣件固定, 端部扣件盖板的边缘至杆端距离不小于100mm。剪刀撑( 立杆) 搭接构造(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上, 旋转扣件中心线离主节点的距离不宜大于150mm。4、 脚手板、 脚手片的铺设要求(1) 脚手架里排立杆与结构层之间均应铺设脚手板, 内外立杆间应满铺脚手板, 无探头板。将脚手板两端与水平杆可靠固定, 严防倾翻。(2) 满铺层脚手片必须垂直墙面横向铺设, 满铺到位, 不留空位, 不能满铺处必须采取有效的防护措施。(3) 脚手片须用12-14#铅丝双股并联绑扎, 不少于4点, 要求绑扎牢固, 交接处平整, 铺设时要选用完好无损的脚手片, 发现有破损的要及时更换。 脚手板对接 脚手板搭接脚手板对接、 搭接构造(4)在拐角、 斜道平台口处的脚手板, 应与横向水平杆可靠连接, 防止滑动; 5、 防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭, 且将安全网固定在脚手架外立杆内侧。(2) 选用18#铅丝张挂安全网, 要求严密、 平整。(3) 脚手架外侧施工作业层必须在0.6m、 1.2m高位置设置2道防护栏杆和18cm高挡脚板, 栏杆和挡脚板均应搭设在外立杆的内侧。 (4) 脚手架内侧形成临边的(如遇大开间门窗洞等), 在脚手架内侧在0.6m、 1.2m高位置设置2道防护栏杆和18cm高挡脚板。(5) 脚手架上门洞、 出入口构造示意图: 6、 连墙件(1) 脚手架与建筑物按计算书中连墙件布置要求设拉结点。拉结点在转角范围内和顶部处加密。(2)连墙件中的连墙杆应呈水平设置, 当不能水平设置时, 应向脚手架一端下斜连接; (3)连墙件应从底层第一步纵向水平杆处开始设置, 当该处设置有困难时, 应采用其它可靠措施固定; (4)拉结点应保证牢固, 防止其移动变形, 且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置, 偏离主节点的距离不应大于300mm; (5)外墙装饰阶段拉结点, 也须满足上述要求, 确因施工需要除去原拉结点时, 必须重新补设可靠, 有效的临时拉结点, 以确保外架安全可靠; (6)当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时, 抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上, 与地面的倾角应在4560之间; 连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。(7) 连墙件构造示意图: 1-垫木; 2-短钢管; 3-直角扣件; 4-横向水平杆; 5-附加钢管脚手架刚性连墙件构造示意图7、 架体内封闭(1)脚手架的架体内立杆距墙体净距最多为200mm, 如因结构设计的限制大于200mm的必须铺设站人板, 站人板设置平整牢固。(2)脚手架施工层内立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。四、 检查验收1、 脚手架搭设前, 对进入现场的各种构配件应按下列规定进行检查验收, 不合格的应及时清除出场(1) 构配件应有相应的产品标识及产品质量合格证; (2) 构配件应有相应的产品主要技术参数及产品使用说明书; (3) 当对构配件质量有疑问时, 应进行质量抽检和实验。2、 脚手架下列阶段进行检查与验收, 应按规定对脚手架工程的质量进行检查, 经检查合格后方可交付使用:(1) 基础完工后及脚手架搭设前; (2) 作业层上施加荷载前; (3) 每搭设完两层后; (4) 达到设计高度后; (5) 遇有六级强风及以上风或大雨后; 冻结地区解冻后; (6) 停用超过一个月。3、 架子搭设和组装完毕, 使用前必须由项目经理、 技术负责人、 项目安全负责人、 架子班长等人员组成验收小组, 进行验收, 并填写验收单。4、 验收时应具备下列文件(1) 根据编制依据相关文件规范、 标准要求所形成的施工组织设计文件; (2) 专项施工方案及变更文件; (3) 安全技术交底文件; (4) 脚手架构配件的出厂合格证或质量分类合格标志; (5) 脚手架工程的施工记录及质量检查记录; (6) 脚手架搭设过程中出现的重要问题及处理记录; (7) 脚手架工程的施工验收报告。5、 脚手架工程的验收, 除查验有关文件外, 还应进行现场检查, 检查应着重以下各项, 并记入施工验收报告。(1)构配件和加固件是否齐全, 质量是否合格, 连接和挂扣是否紧固可靠; (2)安全网的张挂及扶手的设置是否齐全; (3)地基是否积水, 底座是否松动; (4)杆件的设置和连接, 连墙件、 支撑、 门洞桁架等的构造是否符合要求; 立杆是否悬空; (5)垂直度、 水平度及立杆的沉降是否合格; (6)搭设脚手架时, 应有保证安全上下的爬梯或斜道, 严禁攀登架体上下。(7)扣件螺栓是否松动; (8)架体是否超载; (9)悬挑脚手架的悬挑支承结构及与建筑物的连接固定应符合设计和相应规范的规定, 锚固装置是否松动、 脱落。6、 脚手架检查验收严格按照建筑施工安全检查标准JGJ59的检查评分表进行。7、 脚手架使用期间的检查(1)脚手架使用期间必须设专人经常检查, 当其从安全维护架转换为装饰施工时, 必须及时进行检查, 符合要求后, 必须经过项目技术负责人( 项目经理) 签字批准, 才能使用。(2)检查后不合格部位必须及时修复或更换, 符合规定后, 方准许继续使用。8、 脚手架必须验收检查合格后办妥脚手架验收手续, 在脚手架醒目处挂上脚手架验收合格牌后, 方可投入使用。9、 架体内必须做到每层封闭( 即进行隔离) , 且不能大于4步。10、 施工人员必须严格执行建设工程施工安全技术操作规程。第五节、 施工安全保证措施一、 组织保障1、 安全保证体系2、 环境保护体系二、 技术措施脚手架搭设技术措施扣件式脚手架1、 脚手架必须配合施工进度搭设, 一次搭设高度不应超过相邻连墙件以上二步; 如果超过相邻连墙件以上两步, 无法设置连墙件时, 应采取撑拉固定措施与建筑结构拉结。2、 每搭完一步脚手架后, 应按建筑施工扣件式钢管脚手架安全技术规范JGJ130- 表8.2.4的规定校正步距、 纵距、 横距及立杆的垂直度。3、 立杆搭设应符合下列规定: (1) 相邻立杆的对接连接应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.3.6条的规定; (2) 脚手架开始搭设立杆时, 应每隔6跨设置一根抛撑, 直至连墙件安装稳定后, 方可根据情况拆除; (3) 当架体搭设至有连墙件的主节点时, 在搭设完该处的立杆、 纵向水平杆、 横向水平杆后, 应立即设置连墙件。4、 脚手架纵向水平杆的搭设应符合下列规定: (4) 脚手架纵向水平杆应随立杆按步搭设, 并应采用直角扣件与立杆固定; (5) 纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.2.1条的规定; (6) 在封闭型脚手架的同一步中, 纵向水平杆应四周交圈设置, 并应用直角扣件与内外角部立杆固定。5、 脚手架横向水平杆搭设应符合下列规定: (7) 搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.2.2条的构造规定; (8) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm; (9) 单排脚手架的横向水平杆不应设置在下列部位: 1) 设计上不允许留脚手眼的部位; 2) 过梁上与过梁两端成60角的三角形范围内及过梁净跨度1/2的高度范围内; 3) 宽度小于1m的窗间墙; 4) 梁或梁垫下及其两侧各500mm的范围内; 5) 砖砌体的门窗洞口两侧200mm和转角处450mm的范围内; 其它砌体的门窗洞口两侧300mm和转角处600mm的范围内; 6) 墙体厚度小于或等于180mm; 7) 独立或附墙砖柱, 空斗砖墙、 加气块墙等轻质墙体; 8) 砌筑砂浆强度等级小于或M2.5的砖墙。6、 脚手架纵向、 横向扫地杆搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.3.2条、 第6.3.3条的规定。7、 脚手架连墙件安装应符合下列规定: (10) 连墙件的安装应随脚手架搭设同步进行, 不得滞后安装; (11) 当单、 双排脚手架施工操作层高出相邻连墙件以上两步时, 应采取确保脚手架稳定的临时拉结措施, 直到上一层连墙件安装完毕后再根据情况拆除。8、 脚手架剪刀撑与双排脚手架横向斜撑应随立杆、 纵向和横向水平杆等同步搭设, 不得滞后安装。9、 脚手架门洞搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.5节的造规定。10、 扣件安装应符合下列规定: (12) 扣件规格必须与钢管外径相同; (13) 螺栓拧紧扭力矩不应小于40Nm, 且不应大于65Nm; (14) 在主节点处固定横向水平杆、 纵向水平杆、 剪刀撑、 横向斜撑等用的直角扣件、 旋转扣件的中心点的相互距离不应大于150mm; (15) 对接扣件开口应朝上或朝内; (16) 各杆件端头伸出扣件盖板边缘长度不应小于100mm。11、 作业层、 斜道的栏杆和挡脚板的搭设应符合下列规定: (1) 栏杆和挡脚板均应搭设在外立杆的内侧; (2) 上栏杆上皮高度应为1.2m; (3) 挡脚板高度不应小于180mm; (4) 中栏杆应居中设置。12、 脚手板的铺设应符合下列规定: (1) 脚手架应铺满、 铺稳, 离墙面的距离不应大于150mm; (2) 采用对接或搭接时均应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.2.4条的规定; 脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上; (3) 在拐角、 斜道平台口处的脚手板, 应用镀锌钢丝固定在横向水平杆上, 防止滑动。13、 钢管架应设置避雷针, 分置于主楼外架四角立杆之上, 并联通纵向水平杆, 形成避雷网络, 并检测接地电阻不大于30。14、 外脚手架不得搭设在距离外架空线路的安全距离内, 并做好可靠的安全接地处理。15、 定期检查脚手架, 发现问题和隐患, 在施工作业前及时维修加固, 以达到坚固稳定, 确保施工安全。16、 外脚手架严禁钢竹、 钢木混搭, 禁止扣件、 绳索、 铁丝、 竹篾、 塑料篾混用。17、 外脚手架搭设人员必须持证上岗, 并正确使用安全帽、 安全带、 穿防滑鞋。18、 严禁脚手板存在探头板, 铺设脚手板以及多层作业时, 应尽量使施工荷载内、 外传递平衡。19、 保证脚手架体的整体性, 不得与井架、 升降机一并拉结, 不得截断架体。20、 结构外脚手架每支搭一层, 支搭完毕后, 经项目部安全员验收合格后方可使用。任何班组长和个人, 未经同意不得任意拆除脚手架部件。21、 严格控制施工荷载, 脚手板不得集中堆料施荷, 施工荷载不得大于3kN/m2, 确保较大安全储备。22、 各作业层之间设置可靠的防护栅栏, 防止坠落物体伤人。脚手架拆除技术措施扣件式脚手架1、 拆架前:(4) 应全面检查脚手架的扣件连接、 连墙件、 支撑体系等是否符合构造要求; (5) 应根据检查结果补充完善施工组织设计中的拆除顺序和措施, 经主管部门批准后方可实施; (6) 应由单位工程负责人进行拆除安全技术交底; (7) 应清除脚手架上杂物及地面障碍物。2、 拆架时应划分作业区, 周围设绳绑围栏或竖立警戒标志, 地面应设专人指挥, 禁止非作业人员进入。当脚手架采取分段、 分立面拆除时, 对不拆除的脚手架两端, 应先按建筑施工扣件式钢管脚手架安全技术规范JGJ130- 第6.4.4条、 第6.6.4条、 第6.6.5条设置连墙件和横向斜撑加固。3、 拆架的高处作业人员应戴安全帽、 系安全带、 扎裹腿、 穿软底防滑鞋。4、 拆架程序应遵守”由上而下, 先搭后拆”的原则, 即先拆拉杆、 脚手板、 剪刀撑、 斜撑, 而后拆横向水平杆、 纵向水平杆、 立杆等, 并按”一步一清”原则依次进行。严禁上下同时进行拆架作业。5、 拆立杆时, 要先抱住立杆再拆开最后两个扣件, 拆除纵向水平杆、 斜撑、 剪刀撑时, 应先拆除中间扣件, 然后托住中间, 再解端头扣件。6、 连墙件必须随脚手架逐层拆除, 严禁先将连墙件整层或数层拆除后再拆脚手架; 分段拆除高差不应大于2步, 如高差大于2步, 应增设连墙件加固; 当脚手架拆至下部最后一根长立杆的高度( 约6.5m) 时, 应先在适当位置搭设临时抛撑加固后, 再拆除连墙件。7、 拆除时要统一指挥, 上下呼应, 动作协调, 当解开与另一人有关的结扣时, 应先通知对方, 以防坠落。8、 拆架时严禁碰撞脚手架附近电源线, 以防触电事故。9、 在拆架时, 不得中途换人, 如必须换人时, 应将拆除情况交代清楚后方可离开。10、 拆下的材料要徐徐下运, 严禁抛掷。运至地面的材料应按指定地点随拆随运, 分类堆放, ”当天拆当天清”, 拆下的构配件应按建筑施工扣件式钢管脚手架安全技术规范JGJ130- 的规定及时检查、 整修与保养, 并应按品种、 规格分别存放。11、 高层建筑脚手架拆除, 应配备良好的通讯装置。12、 当天离岗时, 应及时加固尚未拆除部分, 防止存留隐患造成复岗后的人为事故。13、 如遇强风、 大雨、 雪等特殊气候, 不应进行脚手架的拆除, 严禁夜间拆除。14、 翻掀垫铺竹笆应注意站立位置, 并应自外向里翻起竖立, 防止外翻将竹笆内未清除的残留物从高处坠落伤人。安全管理1、 搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员定期体检, 合格者方可持证上岗; 2、 搭设人员必须戴安全帽、 系安全带, 穿防滑鞋; 3、 脚手架的构配件质量与搭设质量, 应按安全技术规范规定进行检查验收, 合格后方准许使用; 4、 作业层上的施工荷载应符合设计要求, 不得超载。不得将模板支架、 揽风绳、 泵送混凝土和砂浆的输送管等固定在脚手架上, 严禁悬挂起重设备, 严禁拆除或移动架体上安全防护措施; 5、 当有六级以及六级以上大风和雾、 雨、 雪天气, 应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施, 并扫除积雪; 6、 夜间不宜进行脚手架搭设与拆除作业; 7、 脚手架的安全检查与维护, 应按相应安全技术规范进行; 8、 脚手板应铺设牢靠、 严实, 并应用安全网双层兜底, 施工层以下每隔10m应用安全网封闭; 单、 双排脚手架、 悬挑式脚手架沿架体外围应用密目式安全网全封闭, 密目式安全网宜设置在脚手架外立杆的内侧, 并应与架体绑扎牢固。9、 在脚手架使用期间, 严禁拆除主节点处纵、 横向水平杆、 连墙件、 交叉支撑、 水平架、 加固栏杆和栏杆; 10、 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时, 必须对脚手架采取加固措施; 11、 临街搭设脚手架时, 外侧应有防止坠物伤人的防护措施; 12、 在脚手架上进行电、 气焊作业时, 必须有防火措施和专人看守; 13、 工地临时用电线路的架设及脚手架接地、 避雷措施等。应按现行行业标准施工现场临时用电安全技术规范JGJ46- 的有关规定执行; 14、 搭拆脚手架时, 地面应设围栏和警戒标志, 并派专人看守, 严禁非操作人员入内。日常维护管理要求1、 使用完毕的脚手架架料和构件、 零件要及时回收、 分类整理, 分类存放。堆放地点要场地平坦, 排水良好, 下设支垫, 钢管、 角钢、 钢桁架和其它钢构件最好放在室内, 如果放在露天, 应用毡、 席加盖、 扣件、 螺栓及其它小零件, 应用木箱。钢筋笼或麻袋、 草包等容器分类贮存, 放在室内; 2、 弯曲的钢管杆件要调直, 损坏的构件要修复, 损坏的扣件、 零件要更换; 3、 做好钢铁件的防锈和木制件的防腐处理, 钢管外壁在湿度较大地区( 相对湿度大于75%) , 应每年涂刷防锈漆一次; 其它地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后, 涂一度红丹即可。钢管内壁可根据地区情况, 每24年涂刷一次, 每次涂刷两遍。角钢、 桁架和其它铁件可每年涂刷一次。扣件要涂油, 螺栓宜镀锌防锈, 使用35年保护层剥落后再次镀锌。没有镀锌条件的, 应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理, 钢制件应涂红丹及防锈涂料; 4、 搬运长钢管、 长角钢时, 应采取措施防止弯曲。拆架应拆成单片装运, 装卸时不得抛丢, 防止损坏; 5、 脚手架使用的扣件、 螺栓、 螺母、 垫板、 连接棒、 插销等小配件极易丢失。在安装脚手架时, 多余的小配件应及时收回存放, 在拆卸脚手架时, 散落在地面上的小配件要及时收捡起来; 6、 健全制度, 加强管理, 减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种(1) 由架子工班( 组) 管理, 采用谁使用、 谁维护、 谁管理的原则, 并建立积极地奖罚制度、 做到确保施工需要, 用毕及时归库、 及时清理和及时维修保养, 减少丢失和损耗; (2) 由材料部门集中管理, 实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料, 实行按天计费和损坏赔偿制度。三、 应急预案1、 目的提高整个项目组对事故的整体应急能力, 确保意外发生的时候能有序的应急指挥, 为有效、 及时的抢救伤员, 防止事故的扩大, 减少经济损失, 保护生态环境和资源, 把事故降低到最小程度, 制定本预案。2、 应急领导小组及其职责应急领导小组由组长、 副组长、 成员等构成。(1) 领导各单位应急小组的培训和演习工作, 提高应变能力。(2) 当发生突发事故时, 负责救险的人员、 器材、 车辆、 通信和组织指挥协调。(3) 负责准备所需要的应急物资和应急设备。(4) 及时到达现场进行指挥, 控制事故的扩大, 并迅速向上级报告。3、 应急反应预案(1) 事故报告程序事故发生后, 作业人员、 班组长、 现场负责人、 项目部安全主管领导应逐级上报, 并联络报警, 组织抢救。(2) 事故报告事故发生后应逐级上报: 一般为现场事故知情人员、 作业队、 班组安全员、 施工单位专职安全员。发生重大事故时, 应立即向上级领导汇报, 并在24小时内向上级主管部门作出书面报告。(3) 现场事故应急处理施工过程中可能发生的事故主要有: 机具伤人、 火灾事故、 雷击触电事故、 高温中暑、 中毒窒息、 高空坠落、 落物伤人等事故。1)火灾事故应急处理: 及时报警, 组织扑救, 集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全, 积极抢救被困人员, 配合消防人员扑灭大火。2)触电事故处理: 立即切断电源或者用干燥的木棒、 竹竿等绝缘工具把电线挑开。伤员被救后, 观察其呼吸、 心跳情况, 必要时, 可采取人工呼吸、 心脏挤压术, 而且注意其它损伤的处理。局部电击时, 应对伤员进行早期清创处理, 创面宜暴露, 不宜包扎, 发生内部组织坏死时, 必须注射破伤风抗菌素。3)高温中暑的应急处理: 将中暑人员移至阴凉的地方, 解开衣服让其平卧, 头部不要垫高。用凉水或50%酒精擦其全身, 直至皮肤发红, 血管扩张以促进散热, 降温过程中要密切观察。及时补充水分和无机盐, 及时处理呼吸、 循环衰竭, 医疗条件不完善时, 及时送医院治疗。4)其它人身伤害事故处理: 当发生如高空坠落、 被高空坠物击中、 中毒窒息和机具伤人等人身伤害时, 应立即向项目部报告、 排除其它隐患, 防止救援人员受到伤害, 积极对伤员进行抢救。4、 应急通信联络项目负责人: 手机: 安全员: 手机: 技术负责人: 手机: 医院救护中心: 120 匪警: 110 火警: 119通信联系方式应在施工现场和营地的显要位置张贴, 以便紧急情况下使用。第六节、 计算书及相关图纸【计算书】扣件式脚手架计算书 计算依据: 1、 建筑施工扣件式钢管脚手架安全技术规范JGJ130- 2、 建筑地基基础设计规范GB50007- 3、 建筑结构荷载规范GB50009- 4、 钢结构设计规范GB50017- 一、 脚手架参数脚手架设计类型装修脚手架脚手板设计荷载(kN/m2)2同时施工作业层数1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型483脚手架架体高度H(m)13脚手架沿纵向搭设长度L(m)243立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.9横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.4双立杆计算方法不设双立杆 二、 荷载设计脚手板类型木脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式4步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5跨1设装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2基本风压0(kN/m2)0.3风荷载体型系数s1.254风压高度变化系数z(连墙件、 单立杆稳定性)1.06, 0.796风荷载标准值k(kN/m2)(连墙件、 单立杆稳定性)0.399, 0.299 计算简图: 立面图侧面图 三、 横向水平杆验算纵、 横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、 横向水平杆布置 承载能力极限状态 q=1.2(0.033+Gkjbla/(n+1)+1.4Gkla/(n+1)=1.2(0.033+0.351.5/(2+1)+1.421.5/(2+1)=1.65kN/m 正常使用极限状态 q=(0.033+Gkjbla/(n+1)+Gkla/(n+1)=(0.033+0.351.5/(2+1)+21.5/(2+1)=1.208kN/m 计算简图如下: 1、 抗弯验算 Mmax=maxqlb2/8, qa12/2=max1.650.92/8, 1.650.152/2=0.167kNm =Mmax/W=0.167106/4490=37.207N/mm2f=205N/mm2 满足要求! 2、 挠度验算 max=max5qlb4/(384EI), qa14/(8EI)=max51.2089004/(384206000107800), 1.2081504/(8206000107800)=0.465mm max0.465mmminlb/150, 10min900/150, 106mm 满足要求! 3、 支座反力计算 承载能力极限状态 Rmax=q(lb+a1)2/(2lb)=1.65(0.9+0.15)2/(20.9)=1.011kN 正常使用极限状态 Rmax=q(lb+a1)2/(2lb)=1.208(0.9+0.15)2/(20.9)=0.74kN 四、 纵向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.011kN q
