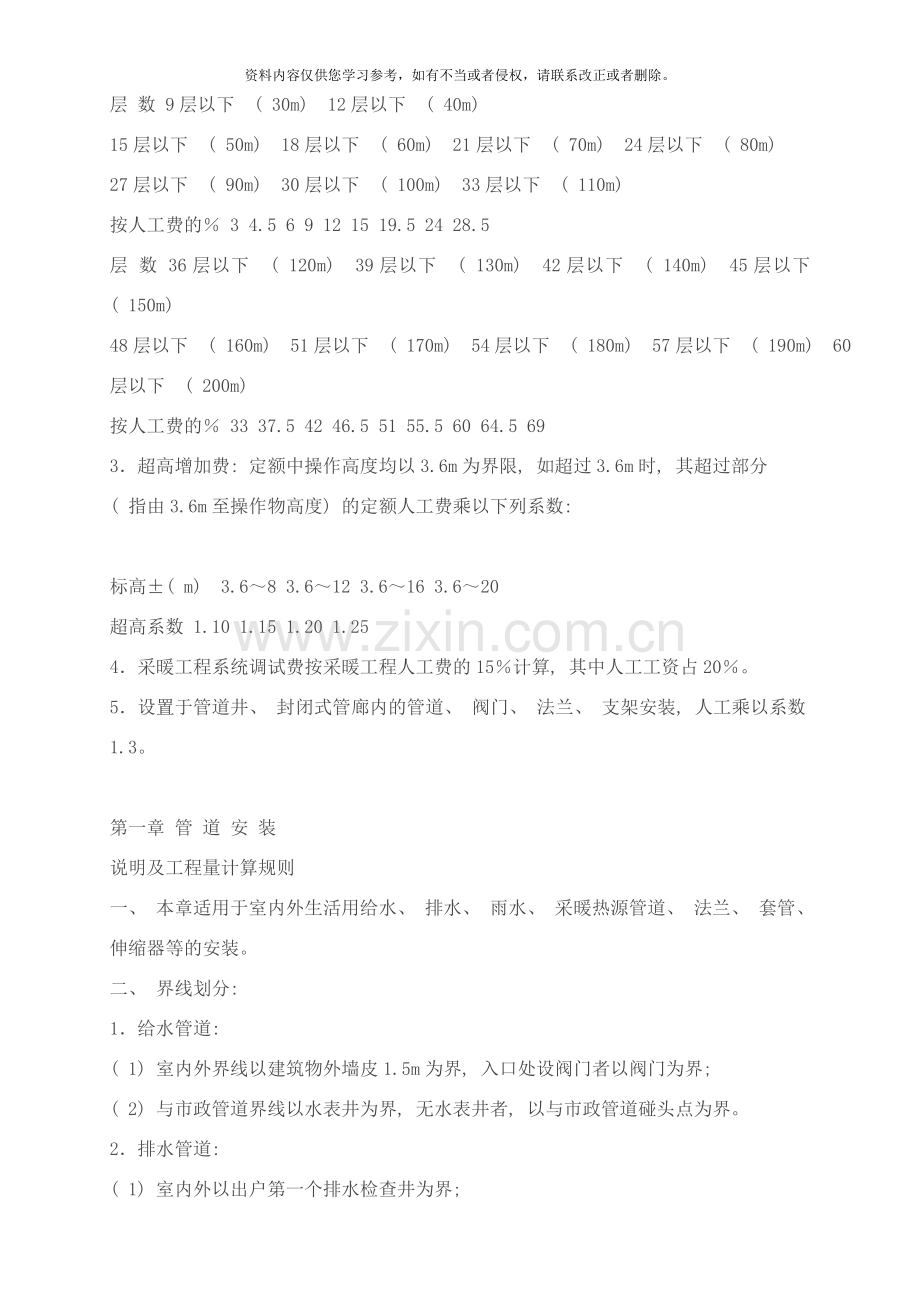

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。给排水说明及工程量计算规则册 说 明一、 第八册给排水、 采暖、 燃气工程( 以下简称本定额) 适用于新建、 扩建项目中的生活用给水、 排水、 燃气、 采暖热源管道以及附件配件安装, 小型容器制作安装。二、 本定额主要依据的标准、 规范有: 1采暖与卫生工程施工及验收规范GBJ24282。2室外给水设计规范GBJ1386( 97版) 。3建筑给水排水设计规范GBJ1588( 97版) 。4建筑采暖卫生与煤气工程质量检验评定标准GBJ30288。5城镇燃气设计规范GB5002893( 98版) 。6城镇燃气输配工程施工验收规范CJJ3389。7浙江省施工机械台班费用参考单价( ) 。8全国统一安装工程基础定额。9全国统一建筑安装劳动定额( 1988年) 。三、 以下内容执行其它册相应定额: 1工业管道、 生产生活共用的管道、 锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册工业管道工程相应项目。2刷油、 防腐蚀、 绝热工程执行第十一册刷油、 防腐蚀、 绝热工程相应项目。四、 关于下列各项费用的规定: 1脚手架搭拆费按人工费的5计算, 其中人工工资占25( 室外埋地管道工程不得计取此项费用) 。2高层建筑增加费( 指高度在6层或20m以上的工业与民用建筑) 按下表计算( 其中人工工资50%, 机械50%) : 层 数 9层以下( 30m) 12层以下( 40m) 15层以下( 50m) 18层以下( 60m) 21层以下( 70m) 24层以下( 80m) 27层以下( 90m) 30层以下( 100m) 33层以下( 110m) 按人工费的 3 4.5 6 9 12 15 19.5 24 28.5层 数 36层以下( 120m) 39层以下( 130m) 42层以下( 140m) 45层以下( 150m) 48层以下( 160m) 51层以下( 170m) 54层以下( 180m) 57层以下( 190m) 60层以下( 200m) 按人工费的 33 37.5 42 46.5 51 55.5 60 64.5 693超高增加费: 定额中操作高度均以3.6m为界限, 如超过3.6m时, 其超过部分( 指由3.6m至操作物高度) 的定额人工费乘以下列系数: 标高( m) 3.68 3.612 3.616 3.620超高系数 1.10 1.15 1.20 1.254采暖工程系统调试费按采暖工程人工费的15计算, 其中人工工资占20。5设置于管道井、 封闭式管廊内的管道、 阀门、 法兰、 支架安装, 人工乘以系数1.3。第一章 管 道 安 装说明及工程量计算规则一、 本章适用于室内外生活用给水、 排水、 雨水、 采暖热源管道、 法兰、 套管、 伸缩器等的安装。二、 界线划分: 1给水管道: ( 1) 室内外界线以建筑物外墙皮1.5m为界, 入口处设阀门者以阀门为界; ( 2) 与市政管道界线以水表井为界, 无水表井者, 以与市政管道碰头点为界。2排水管道: ( 1) 室内外以出户第一个排水检查井为界; ( 2) 室外管道与市政管道界线以与市政管道碰头井为界。3采暖热源管道: ( 1) 室内外以入口阀门或建筑物外墙皮1.5m为界; ( 2) 与工业管道界线以锅炉房或泵站外墙皮1.5m为界; ( 3) 工厂车间内采暖管道以采暖系统与工业管道碰头点为界; ( 4) 设在高层建筑内的加压泵间管道与本章项目的界线, 以泵间外墙皮为界。三、 本章定额包括以下工作内容: 1管道及接头零件安装。2水压试验或灌水试验。3室内DN32以内钢管包括管卡及托钩制作安装。4钢管包括弯管制作与安装( 伸缩器除外) , 无论是现场煨制或成品弯管均不得换算。5铸铁排水管、 雨水管及塑料排水管均包括管卡及托吊支架、 臭气帽、 雨水漏斗制作安装。6穿墙及过楼板铁皮套管安装人工。四、 本章定额不包括以下工作内容: 1室内外管道沟土方及管道基础, 执行浙江省建筑工程预算定额相应项目。2管道安装中不包括法兰、 阀门及伸缩器的制作、 安装, 按相应项目另行计算。3室内外给水、 雨水铸铁管包括接头零件所需的人工, 但接头零件价格应另行计算。4DN32以上的钢管支架按本章管道支架另行计算。5穿墙、 过楼板的钢套管制作安装执行第六册工业管道工程相应定额。其中过楼板套管执行”一般穿墙套管制作安装”项目, 主材按0.2m计, 其余不变。五、 其它有关规定: 1.管道预安装( 即二次安装, 指确实需要且实际发生管子吊装上去进行点焊预安装, 然后拆下来, 经镀锌后再二次安装的部分) , 其人工费乘以系数2.0。2.室内管道安装, 不论明敷或暗敷, 均套用相应管道安装子目。六、 下列主材不得另行计算: ( 1) 当承插铸铁给水管用的胶圈随铸铁管及接头零件配套供应时, 则胶圈不能再计价。( 2) 承插塑料排水管按常规粘接剂随塑料管配套供应, 则聚氯乙烯热熔密封胶及丙酮不能再计价。( 3) 当柔性抗震铸铁排水管( 柔性接口) 用的橡胶密封圈及法兰压盖随管材及接头零件配套供应时, 则这两种材料不能再计价。七、 工程量计算规则: 1各种管道, 均以施工图所示中心长度, 以”m”为计量单位, 不扣除阀门、 管件( 包括减压器、 疏水器、 水表、 伸缩器等组成安装) 所占的长度。2镀锌铁皮套管制作以”个”为计量单位, 其安装已包括在管道安装定额内, 不得另行计算。3管道支架制作安装, 室内管道公称直径32mm以下的安装工程已包括在内, 不得另行计算。公称直径在32mm以上的, 可另行计算。4各种伸缩器制作安装, 均以”个”为计量单位。方形伸缩器的两臂, 按臂长的两倍合并在管道长度内计算。5管道消毒、 冲洗、 压力试验, 均按管道长度以”m”为计量单位, 不扣除阀门、 管件所占的长度。6管道压力试验子目8-2368-240仅适用于二次试压。第二章 阀门、 水位标尺安装说明及工程量计算规则一、 螺纹阀门安装适用于各种内外螺纹连接的阀门安装。二、 法兰阀门安装适用于各种法兰阀门的安装, 如仅为一侧法兰连接时, 定额中的法兰、 带帽螺栓及钢垫圈数量减半。三、 各种法兰连接用垫片均按石棉橡胶板计算。如设计不同时, 可作调整。四、 浮标液面计FQ型安装是按采暖通风国家标准图集N1023编制的。五、 水塔、 水池浮漂水位标尺制作安装, 是按全国通用给水排水标准图集S318编制的。六、 工程量计算规则: 1各种阀门安装均以”个”为计量单位。2法兰阀( 带短管甲乙) 安装, 均以”套”为计量单位, 如接口材料不同时, 可作调整。3自动排气阀安装以”个”为计量单位, 已包括了支架制作安装, 不得另行计算。4浮球阀安装均以”个”为计量单位, 已包括了联杆及浮球的安装, 不得另行计算。5浮标液面计、 水位标尺是按国标编制的, 如设计与国标不符时, 可作调整。第三章 低压器具、 水表组成与安装说明及工程量计算规则一、 减压器、 疏水器组成与安装是按采暖通风国家标准图集N108编制的, 如实际组成与此不同时, 阀门和压力表数量可按实际调整, 其余不变。二、 法兰水表安装是按全国通用给水排水标准图集S145编制的, 定额内包括旁通管及止回阀, 如实际安装形式与此不同时, 阀门及止回阀可按实际调整, 其余不变。三、 减压器、 疏水器、 水表成组安装时, 阀门按实计。四、 工程量计算规则: 1减压器、 疏水器组成安装以”组”为计量单位, 如设计组成与定额不同时, 阀门和压力表数量可按设计用量进行调整, 其余不变。2减压器安装按高压侧的直径计算。3法兰水表安装以”组”为计量单位, 定额中旁通管及止回阀如与设计规定的安装形式不同时, 阀门及止回阀可按设计规定进行调整, 其余不变。四章 卫生器具制作安装说明及工程量计算规则一、 本章所有卫生器具安装项目, 均参照全国通用给水排水标准图集中有关标准图集计算, 除以下说明者外, 设计无特殊要求均不作调整。二、 成组安装的卫生器具, 定额均已按标准图集计算了与给水、 排水管道连接的人工和材料。三、 浴盆安装适用于各种型号的浴盆, 但浴盆支座和浴盆周边的砌砖、 瓷砖粘贴应另行计算。四、 洗脸盆、 洗手盆、 洗涤盆适用于各种型号。五、 化验盆安装中的鹅颈水嘴、 化验单嘴、 双嘴适用于成品件安装。六、 洗脸盆肘式开关安装不分单双把均执行同一项目。七、 脚踏开关安装包括弯管和喷头的安装人工和材料。八、 淋浴器铜制品安装适用于各种成品淋浴器安装。九、 蒸汽-水加热器安装项目中, 包括了莲蓬头安装, 但不包括支架制作安装, 阀门和疏水器安装可按相应项目另行计算。十、 冷热水混合器安装项目中包括了温度计安装, 但不包括支座制作安装, 可按相应项目另行计算。十一、 小便槽冲洗管制作安装定额中, 不包括阀门安装, 可按相应项目另行计算。十二、 大、 小便槽水箱托架安装已按标准图集计算在定额内, 不得另行计算。十三、 高( 无) 水箱蹲式大便器, 低水箱坐式大便器安装, 适用于各种型号。十四、 电热水器、 电开水炉安装定额内只考虑了本体安装, 连接管、 连接件等可按相应项目另行计算。十五、 饮水器安装的阀门和脚踏开关安装, 可按相应项目另行计算。十六、 容积式水加热器安装, 定额内已按标准图集计算了其中的附件, 但不包括安全阀安装、 本体保温、 刷油和基础砌筑。十七、 淋浴器、 大便器、 小便器中的水嘴、 阀门、 配件及给水管, 发生时另行计算。十八、 当卫生器具的各种水嘴、 阀门、 给水软管及排水配件等随卫生器材设备成套供应时, 则此类附材不得再计价。十九、 当开水炉、 容积式热交换器的水位计、 温度计、 压力表、 阀门等随设备成套供应时, 则此类附材不得再计价。二十、 工程量计算规则: 1卫生器具组成安装以”组”为计量单位, 已按标准图综合了卫生器具与给水管、 排水管连接的人工与材料用量, 不得另行计算。2浴盆安装不包括支座和四周侧面的砌砖及瓷砖粘贴。3蹲式大便器安装, 已包括了固定大便器的垫砖, 但不包括大便器蹲台砌筑。4大便槽、 小便槽自动冲洗水箱安装以”套”为计量单位, 不包括阀门安装, 其工程量可按相应定额另行计算。5小便槽冲洗管制作与安装以”m”为计量单位, 不包括阀门安装, 其工程量可按相应定额另行计算。6脚踏开关安装, 已包括了弯管与喷头的安装, 不得另行计算。7冷热水混合器安装以”套”为计量单位, 不包括支架制作安装及阀门安装, 其工程量可按相应定额另行计算。8蒸汽-水加热器安装以”台”为计量单位, 包括莲蓬头安装, 不包括支架制作安装及阀门、 疏水器安装, 其工程量可按相应定额另行计算。9容积式水加热器安装以”台”为计量单位, 不包括安全阀安装、 保温与基础砌筑可按相应定额另行计算。10电热水器、 电开水炉安装以”台”为计量单位, 只考虑本体安装, 连接管、 连接件等工程量可按相应定额另行计算。11饮水器安装以”台”为计量单位, 阀门和脚踏开关工程量可按相应定额另行计算。第五章 供暖器具安装说明及工程量计算规则一、 本章系参照1993年全国通用暖通空调标准图集T9N112”采暖系统及散热器安装”编制的。二、 各类型散热器不分明装或暗装, 均按类型分别编制, 柱型散热器为挂装时, 可执行M132项目。三、 柱型和M132型铸铁散热器安装用拉条时, 拉条另行计算。四、 定额中列出的接口密封材料, 除圆翼汽包垫采用橡胶石棉板外, 其余均采用成品汽包垫, 如采用其它材料, 不作换算。五、 光排管散热器制作、 安装项目, 单位每10m系指光排管长度, 联管作为材料已列入定额, 不得重复计算。六、 板式、 壁板式, 已计算了托钩的安装人工和材料, 闭式散热器, 如主材价不包括托钩者, 托钩价格另行计算。七、 工程量计算规则: 1热空气幕安装以”台”为计量单位, 其支架制作安装可按相应定额另行计算。2长翼、 柱型铸铁散热器组成安装以”片”为计量单位, 其汽包垫不得换算; 圆翼型铸铁散热器组成安装以”节”为计量单位。3光排管散热器制作安装以”m”为计量单位, 已包括联管长度, 不得另行计算。第六章 小型容器制作安装说明及工程量计算规则一、 本章系参照全国通用给水排水标准图集S151、 S342及全国通用采暖通风标准图集T905、 T906编制, 适用于给排水、 采暖系统中一般低压碳钢容器的制作和安装。二、 各种水箱连接管, 均未包括在定额内, 可执行室内管道安装的相应项目。三、 各类水箱均未包括支架制作安装, 如为型钢支架, 执行本册定额”一般管道支架”项目, 混凝土或砖支座可按土建相应项目执行。四、 水箱制作包括水箱本身及人孔的重量。水位计、 内外人梯均未包括在定额内, 发生时, 可另行计算。五、 工程量计算规则: 1钢板水箱制作, 按施工图所示尺寸, 不扣除人孔、 手孔重量, 以”kg”为计量单位, 法兰和短管水位计可按相应定额另行计算。2钢板水箱安装, 按国家标准图集水箱容量”m +3”, 执行相应定额。各种水箱安装, 均以”个”为计量单位。第七章 燃气管道、 附件、 器具安装说明及工程量计算规则一、 本章包括低压镀锌钢管、 铸铁管、 管道附件、 器具安装。二、 室内外管道分界: 1地下引入室内的管道入口处设阀门的以阀门为界; 无阀门的则以出墙1.5m为界。2地上引入室内的管道以墙外三通为界。三、 室外管道与市政管道以两者的碰头点为界。四、 各种管道安装定额包括下列内容: 1场内搬运, 检查清扫, 分段试压。2管件制作( 包括机械煨弯、 三通) 。3室内托钩角钢卡制作安装。五、 钢管焊接安装项目适用于无缝钢管和焊接钢管。六、 编制预算时, 下列项目应另行计算: 1阀门安装, 按本册定额相应项目另行计算。2法兰安装, 按本册定额相应项目另行计算( 调长器安装、 调长器与阀门联装、 燃气计量表安装除外) 。3穿墙: 铁皮套管按本册定额相应项目计算, 穿墙钢套管按第六册工业管道工程定额相应项目计算。4埋地管道的土石方工程及排水工程, 执行建筑工程定额相应项目。5室外管道所有带气碰头。6燃气计量表安装, 不包括表托、 支架、 表底基础。7燃气加热器具只包括器具与燃气管终端阀门连接, 其它执行相应定额。8铸铁管安装, 定额内未包括接头零件, 可按设计数量另行计算, 但人工、 机械不变。七、 承插煤气铸铁管以N1和X型接口形式编制的。如果采用N型和SMJ型时, 其人工乘系数1.05, 当安装X型, DN400铸铁管接口时, 每个口增加螺栓2.06套, 人工乘系数1.08。八、 燃气输送压力大于0.2Mpa时, 承插煤气铸铁管安装定额中人工乘以系数1.3。燃气输送压力( 表压) 分级名称 低压燃气管道中压燃气管道 高压燃气管道B A B A压力( Mpa) P0.005 0.005P0.20.2P0.4 0.4P0.8 0.8P1.6九、 工程量计算规则: 1各种管道安装, 均按设计管道中心线长度, 以”m”为计量单位, 不扣除各种管件和阀门所占长度。2除铸铁管外, 管道安装中已包括管件安装和管件本身价值。3承插铸铁管安装定额中未列出接头零件, 其本身价值应按设计用量另行计算, 其余不变。4钢管焊接挖眼接管工作, 均在定额中综合取定, 不得另行计算。5调长器及调长器与阀门连接, 包括一副法兰安装, 螺栓规格和数量以压力为0.6Mpa的法兰装配, 如压力不同可按设计要求的数量、 规格进行调整, 其它不变。6燃气表安装按不同规格、 型号分别以”块”为计量单位, 不包括表托、 支架、 表底垫层基础, 其工程量可根据设计要求另行计算。7燃气加热设备、 灶具等按不同用途规定型号, 分别以”台”为计量单位。8气嘴安装按规格型号连接方式, 分别以”个”为计量单位。第八章 新材料、 新技术、 新工艺管道安装( 试行) 说明及工程量计算规则一、 本章根据用户要求, 并按照当前建筑市场的新材料、 新技术、 新工艺、 新标准编制。二、 燃气管道安装定额与市政定额的界线划分为: 燃气管进调压站前的管道及附件套用市政定额; 调压站内设备、 装置、 仪表、 阀件等执行安装定额第六册相应定额, 出调压站后进小区的管道及附件套用第八册及相应补充定额, 当与进调压站管道同沟敷设时应执行市政定额。三、 凡在现有的城市道路、 城市规划道路下敷设燃气管道, 执行市政定额, 但从上述道路下的输配气干管接到楼幢的燃气管道一律执行安装定额。四、 燃气管吹扫、 X光射线探伤等套用浙江省安装工程预算定额第六册相应项目。五、 铜管( 氧乙炔焊) 执行浙江省安装工程预算定额第六册相应项目。六、 挖土、 管沟排水、 支墩等项目执行建筑定额。七、 工程量计算规则: 本补充定额计算规则参照浙江省安装工程预算定额第八册相应各章规定。
