第三章 给排水设计说明

第一节 设计依据和设计范围
一、 设计依据:
1、 湖南达意置业有限公司关于本工程达意新城的设计任务书,设计要求和该公司提供的有关资料.
2、 国家现行的有关规范:
《高层建筑设计防火规范》GB 50045-95( )
《建筑设计防火规范》GB 50016—
《建筑给水排水设计规范》GB 50015— ( 修订版)
《自动喷水灭火系统设计规范》GB50084-
《建筑灭火器配置设计规范》GB50140-
《室外给水设计规范》GB50013-
《室外排水设计规范》GB50014-
《气体灭火系统设计规范》GB50370-
《汽车库、 修车库、 停车场设计防火规范》GB50067-97
《民用建筑节水设计标准》 GB50555-
3、 各专业提供的作业条件图和设计资料.
二、 工程概况:
本工程主楼建筑高度为66.00米, 总建筑面积26440.51平方米, 其中地下室为5515.30平方米, 一－二层商业为2524.25平方米, 三－七层公寓为7024.80平方米, 八－二十二层住宅为11376.16平方米。为一类商住楼建筑。
三、 设计范围:
1、 本工程红线以内室外和室内给水排水及消防系统由本院设计。
2、 本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计。
第二节 室外给水排水工程设计
一、 室外给水设计
市政给水现状:以城市自来水作为水源。根据甲方提供资料小区由吉安路给水管径为DN800, 霞光东路( 规划) 给水管径为DN400.
1、 水源: 以城市自来水作为水源,市政供水压力为0.35Mpa。
2、 用水量:
1) 生活用水量: 最高日用水量102立方米, 最大小时用水量32.3立方米。主要用水项目及其用水量详表2.1-1。
2) 消防用水量, 详表2.1-2
本工程各用水项目用水量汇总表 表2.1-1
序号
用水名称
用水标准
数 量
用水量
备 注
m3/d
m3/h
1
住宅
150L/人.天
406人
60
6.34
k=2.5
2
单身公寓
150/人. 天
68人
10
1.06
k=2.5
2
商业
5/人.m2
3995 m2
19.9
2.8
k=2.0
3
绿化及道路洒水
2L/㎡
1500(㎡)
3
1.5
t=2小时
k=1.0
按每日一次计
4
小 计

93
25.5

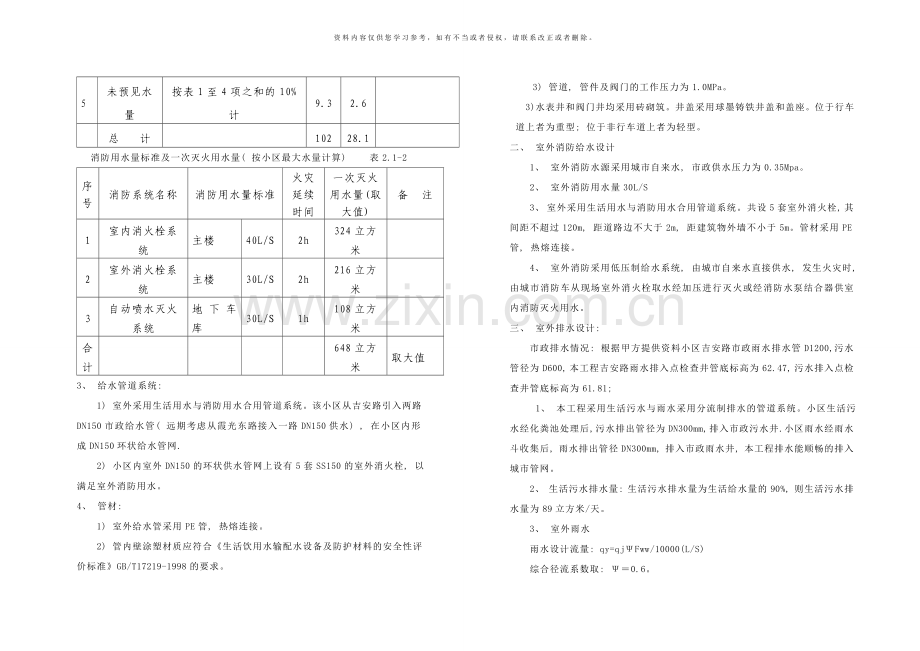

5
未预见水量
按表1至4项之和的10%计
9.3
2.6

总 计

102
28.1

消防用水量标准及一次灭火用水量( 按小区最大水量计算) 表2.1-2
序号
消防系统名称
消防用水量标准
火灾延续时间
一次灭火用水量(取大值)
备 注
1
室内消火栓系统
主楼
40L/S
2h
324立方米

2
室外消火栓系统
主楼
30L/S
2h
216立方米

3
自动喷水灭火系统
地下车库
30L/S
1h
108立方米

合 计

648立方米
取大值
3、 给水管道系统:
1) 室外采用生活用水与消防用水合用管道系统。该小区从吉安路引入两路DN150市政给水管( 远期考虑从霞光东路接入一路DN150供水) , 在小区内形成DN150环状给水管网.
2) 小区内室外DN150的环状供水管网上设有5套SS150的室外消火栓, 以满足室外消防用水。
4、 管材:
1) 室外给水管采用PE管, 热熔连接。
2) 管内壁涂塑材质应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998的要求。
3) 管道, 管件及阀门的工作压力为1.0MPa。
3) 水表井和阀门井均采用砖砌筑。井盖采用球墨铸铁井盖和盖座。位于行车道上者为重型; 位于非行车道上者为轻型。
二、 室外消防给水设计
1、 室外消防水源采用城市自来水, 市政供水压力为0.35Mpa。
2、 室外消防用水量30L/S
3、 室外采用生活用水与消防用水合用管道系统。共设5套室外消火栓, 其间距不超过120m, 距道路边不大于2m, 距建筑物外墙不小于5m。管材采用PE管, 热熔连接。
4、 室外消防采用低压制给水系统, 由城市自来水直接供水, 发生火灾时, 由城市消防车从现场室外消火栓取水经加压进行灭火或经消防水泵结合器供室内消防灭火用水。
三、 室外排水设计:
市政排水情况: 根据甲方提供资料小区吉安路市政雨水排水管D1200,污水管径为D600, 本工程吉安路雨水排入点检查井管底标高为62.47, 污水排入点检查井管底标高为61.81;
1、 本工程采用生活污水与雨水采用分流制排水的管道系统。小区生活污水经化粪池处理后, 污水排出管径为DN300mm, 排入市政污水井.小区雨水经雨水斗收集后, 雨水排出管径DN300mm, 排入市政雨水井, 本工程排水能顺畅的排入城市管网。
2、 生活污水排水量: 生活污水排水量为生活给水量的90%, 则生活污水排水量为89立方米/天。
3、 室外雨水
雨水设计流量: qy=qjΨFww/10000(L/S)
综合径流系数取: Ψ＝0.6。
汇水面积Fw平方米
参照长沙市雨水暴雨强度:qj=3920( 1+0.68LgP) /( t+17) 0.86( 升/秒·公顷)
雨水设计重现期: P＝1年,
设计降雨历时: t=t1+mt2、
暴雨强度 q= 230.31 升/秒·公顷;
雨水流量 Q= 82 升/秒;
建筑物外盲沟的水和建筑物的雨水经检查井收集后排入城市雨水管道。
室外道路边适当位置设平箅式雨水口。收集道路, 人行道雨水。
4、 管材及连接: 室外排水管道采用平口式钢筋混凝土管, 钢丝网带水泥砂浆抹接, 并采用混凝土基础。雨水管采用平口式钢筋混凝土管, 钢丝网带水泥砂浆抹接。并设混凝土基础。
本工程采用砖砌检查井, 全部采用铸铁井盖和盖座。雨水口, 雨水检查井采用砖砌筑。
第三节 室内给排水工程设计
一、 生活给水设计:
1、 用水量: 本建筑各部分的生活饮用水量, 详见表2.1-1
2、 给水系统: 建设方为了提高建筑物生活给水的可靠性, 要求建筑物市政供水压力不足部分均采用加压供水。小区住宅部分加压供水分为低区、 中区、 高区供水。低区1~4由市政管网供水, 中区给水由加压泵房供6~13层生活给水, 高压给水由加压泵房供14~22层生活给水。加压泵房设在小区地下室。
1) 系统设置:
(1) 本大楼为22层商住楼, 低区1~4由市政管网供水, 采用下行上给形给水方式。中区给水由加压泵房供4~13层生活给水, 高压给水由加压泵房供14~22层生活给水, 采用下行上给形给水方式。
无负压给水设备其提供的流量不小于设计最大时流量。( 高区由设备直供, 中区减压供水)
无负压供水设备
XMWIV-36-0.75(中区)Q=10L/s,H=75m,N=4kW*2
5) 管材: 给水立管采用钢塑复合管, 热熔连接; 户内给水管采用PPR管, 热熔连接。工作压力: 水泵出水管为1.8MPa, 其余部分为1.6MPa。
二、 室内排水设计:
1、 生活污水排水量为生活给水的90%。详见表3.1-1
2、 室内采用污水与废水合流排水管道系统, 污水废水系统经小区化粪池处理达标后排放。
3、 1~7层商业及单身公寓, 地面以上的室内生活污水、 废水采用设有通气帽的排水UPVC管, 并设有消能节。
4、 8~22层住宅, 地面以上的室内生活污水、 废水采用设有专用通气立管的排水管道, 并设有消能节。
5、 室内排水管采用UPVC管, 粘接连接。
6、 屋面雨水采用重力流雨水排放系统, 屋面雨水由雨水斗收集后经雨水管道排至裙房屋面和室外建筑散水。
6、 量雨水设计流量: qy=qjΨFww/10000(L/S)
综合径流系数取: Ψ＝0.9。
汇水面积Fw平方米
参照长沙市雨水暴雨强度:qj=3920( 1+0.68LgP) /( t+17) 0.86( 升/秒·公顷)
雨水设计重现期: P＝5年,
设计降雨历时: t=5分钟。
屋面雨水采用重力流雨水排放系统, 屋面雨水由雨水斗收集后经雨水管道排至裙房屋面和室外建筑散水。
7、 室内雨水管道采用UPVC管, 粘接连接。管道工作压力为1.0MPa。
8、 地下车库和消防电梯排水集水坑, 由潜污泵提升后间接排到室外散水沟。架空车库污水由潜污泵提升后间接排到室外污水井.
9、 消防电梯排水潜污泵采用80JYWQ40-15-1600-4型, Q=40m3/h,H=15m,N=4kW
车库集水坑污水泵采用50JYWQ23-15-1200-2.2型,
Q=23m 3/h,H=15m,N=2.2kW
三、 室内消防工程设计:
1、 商业, 公共区域及地下车库建筑, 分别按相应类别进行消火栓系统设计。
2、 消防水源及消防用水量
1) 消防用水量标准及一次灭火用水量, 详表2.1-2。火灾持续时间: 消火栓系统高层综合楼为2h。
消防用水量标准及一次灭火用水量( 按小区最大水量计算) 表2.1-2
2) 以城市自来水作为水源, 水压为0.35Mpa。
小区在地下层下集中设置消防水池和消防水泵, 保证整个小区消防供水。在屋顶设高位水箱( 容积18立方米) , 消防水池( 容积450立方米) 因设置高度不能满足最高处最不利点消火栓处的静水压10m水柱及自喷系统的水压要求, 设置一套消防增压稳压设备进行增压稳压。
3、 室内消火栓系统
1) 室内采用临时高压消火栓灭火给水系统。
2) 小区消防管道在竖向不分区-2~15层消火栓为减压稳压消火栓。
3) 本建筑物内各层均设消火栓。除住宅前室设消防栓均采用双栓双出口, 其它均采用单栓。其布置保证室内任何一处均有2股水柱同时到达, 灭火枪充实水柱为10m。
4) 消火栓箱内配有消火栓设备为DN65㎜消火栓, 水枪口径Φ19㎜, 水龙带长为25米, 并设有水泵启动按钮。消火栓为柜式, 靠柱的消火栓箱为明装箱式; 其余消火栓箱为暗装箱式; 消火栓布置详见平面图。
5) 消火栓系统设有水泵接合器, 水泵接合器布置见总图。
7) 系统控制:
( 1) 消火栓给水加压泵由设在各层消火栓内的消防泵启动按钮与消防控制中心直接开启, 消火栓水泵开启后, 水泵运转信号反馈至消防控制中心和消火栓处。该消火栓和该层或防火分区内的消火栓指示灯亮。
( 2) 消火栓给水加压泵在泵房和消防控制中心均设手动开启和停泵控制装置。
( 3) 消火栓给水备用泵在工作泵发生故障时自动投入工作。
8) 室内消火栓给水管采用热镀锌钢管, 丝扣及沟槽式卡箍连接, 工作压力为1.6MPa。
9) 管材
( 1) 室内管材采用热镀锌钢管, 采用丝扣连接。全部管道工作压力均为1.6MPa.
消火栓泵型号为XBD13/40-125-SHY 流量: 40L/S 扬程: 105m 功率: 90kw; 共设2台, 一用一备, 互为备用。
4、 自动喷水灭火系统:
地下车库设有自动喷水灭火系统。
1) 小区自动喷淋系统.采用临时高压系统,头十分钟消防用水由屋顶消防水箱供给, 接到火灾信号后起动水泵房内喷淋泵供水。
2) 地下车库, 按中危险II级标准设计, 综合楼, 公共走道前室按中危险1级标准设计; 自动喷水灭火系统用水量 30l/s, 火灾持续时间: 1h。
3) 均采用直立型喷头,喷头流量特性系数 K=80;
4) 按每个湿式报警阀控制喷头数不大于 800个进行分区;共设5套湿式报警阀组。并按0.40MPa进行减压.( 局部超压部分采用减压孔板减压)
5) 自动喷淋系统试压及排空采用间接排水至室外散水.
6) 自动喷淋系统设SQ150水泵接合器, 位置见总图。
7)室内自动喷淋系统给水管道,采用内外壁热镀锌钢管,沟槽式.丝扣连接或法兰连接; 管道, 管件及阀门的工作压力为1.6MPa。
8)外露管道均做保温,采用水泥膨胀珍珠岩。
喷淋泵型号为XBD13/30-125-SHY, 流量: 30L/S 扬程: 105m 功率: 75kw; 共设2台, 一用一备, 互为备用。
5、 移动式灭火装置
1） 住宅楼均在适当位置按轻危险级设手提式磷酸铵盐干粉式灭火器。办公, 教室等及车库均在适当位置按中危险级设手提式磷酸铵盐干粉式灭火器。
6.气体灭火装置
地下室配电房设全淹没七氟丙烷灭火系统.配电房灭火设计浓度为9%, 设计喷放时间为10S; 通讯机房和消防控制中心灭火设计浓度为8%, 设计喷放时间为8S。防护区应设置泄压口, 泄压口应位于防护区净高的2、 3米以上。并喷放前, 防护区内除泄压口外的开口应能自行关闭。防护区应设有保证人员在30S内疏散完毕的通道和出口。
防护区的入口应设火灾声、 光报警和灭火剂喷放指示灯, 以及防护区采用的相应其它灭火系统的永久性标志牌。灭火后防护区应通风换气。地下防护区和无窗或设固定窗扇的地上防护区, 应设置机械排风装置, 灭火后防护区应通风换气。地下防护区和无窗或设固定窗扇的地上防护区, 应设置机械排风装置, 排风口设在防护区的下部并应直通室外。
地下室配电房设七氟丙烷灭火系统.型号详图纸.
第四节 节能环保卫生防疫措施
一、 节能措施:
1、 选用节水型卫生洁具及配水件。
2．住宅卫生间坐便器采用容积为6L的冲洗水箱。
3．公共卫生间采用感应式水嘴和感应式小便器冲洗阀。
4．各用水部门采用计量收费
每一住户设户用水表一只。
5．绿化用水采用微喷滴灌方式浇洒, 并设置单独用水计量装置。
6．水池, 水箱溢流水位均设报警装置, 防止进水管阀门故障时, 水池, 水箱长时间溢水。
7．给水系统采用竖向分区方式控制最不利处用水器具处的静水压不超过0.45MPa。入户管水压大于0.35MPa者设减压阀。
二、 环保措施:
1、 泵组采用隔振基础。
2．水泵进水管, 出水管设置可曲挠橡胶接头和弹性吊, 支架, 减少噪音及振动传递。
3．水泵出水管止回阀采用静音式止回阀, 减少噪音和防止水锤。
4．本工程污水经化粪池处理后排入已有渠道, 防止对城市污水管道造成淤塞。
四、 卫生防疫措施:
1、 生活二次加压设备, 不设生活水池, 生活水箱, 防止二次污染水质。
2．生活二次加压设备吸水管上设紫外线消毒器, 对供水进行二次消毒。
3．消防水池设自洁式消毒器, 并定期对池水进行循环, 防止水质变坏。水池通气管及溢水管管口加防虫网罩, 防止杂物尘埃进入池内污染水质。
4．本工程总水表之后设管道倒流防止器, 防止红线内给水管网水倒流污染城市给水。
5．公共卫生间内的蹲式大便器采用脚踏开关冲洗阀, 防止人手接触产生交叉感染疾病。
6．室内污水排水管道系统设置专用通气管, 改进排水水力条件和卫生间的空气条件。
7．室内所用的排水地漏的水封高度不小于50mm。

第五节 人防工程设计
人防设计待建筑方案批准后, 施工图深化设计。

第六节 主要设备材料
一、 主要材料表详各单体材料表。
