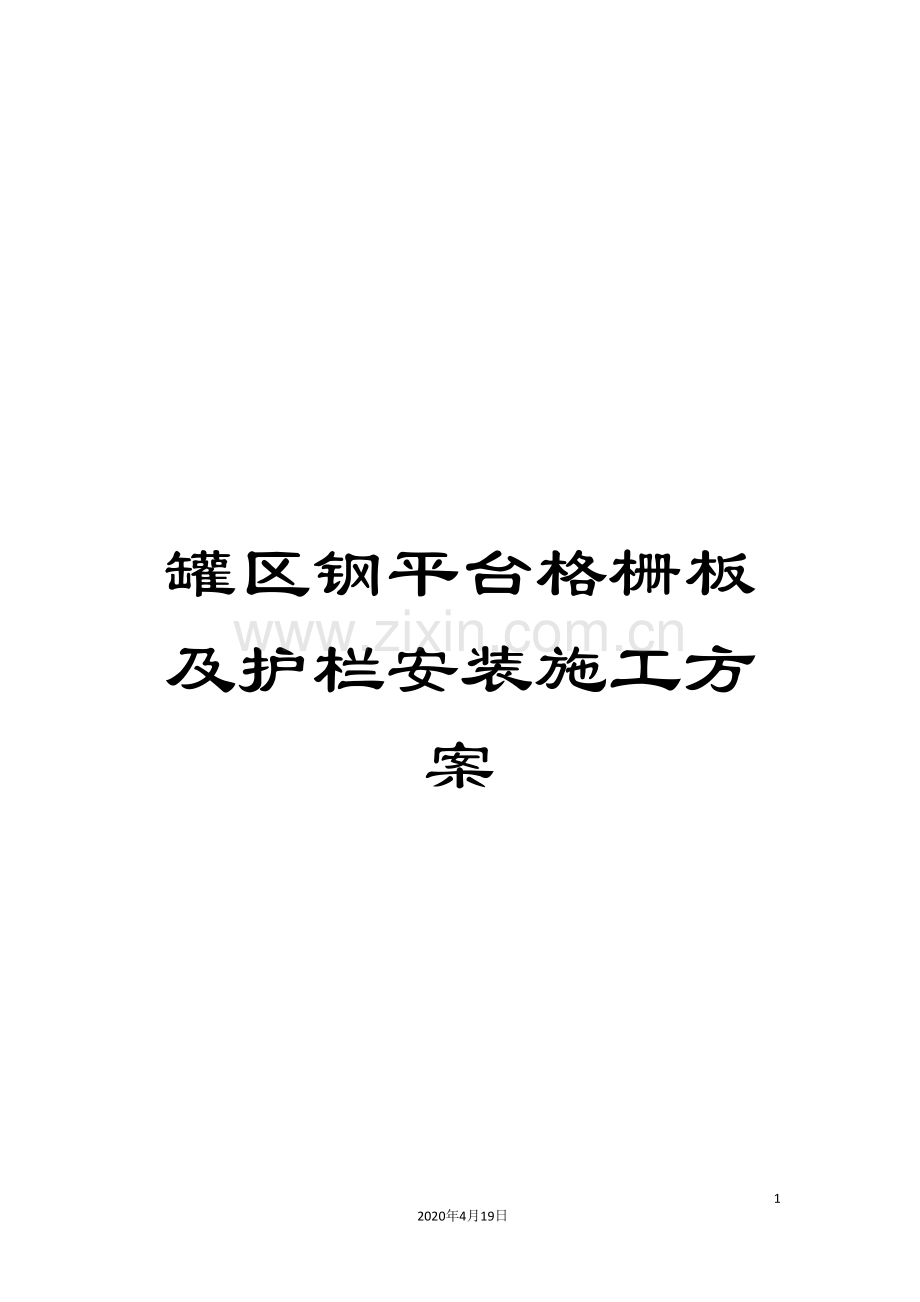

罐区钢平台格栅板及护栏安装施工方案

8
2020年4月19日
文档仅供参考

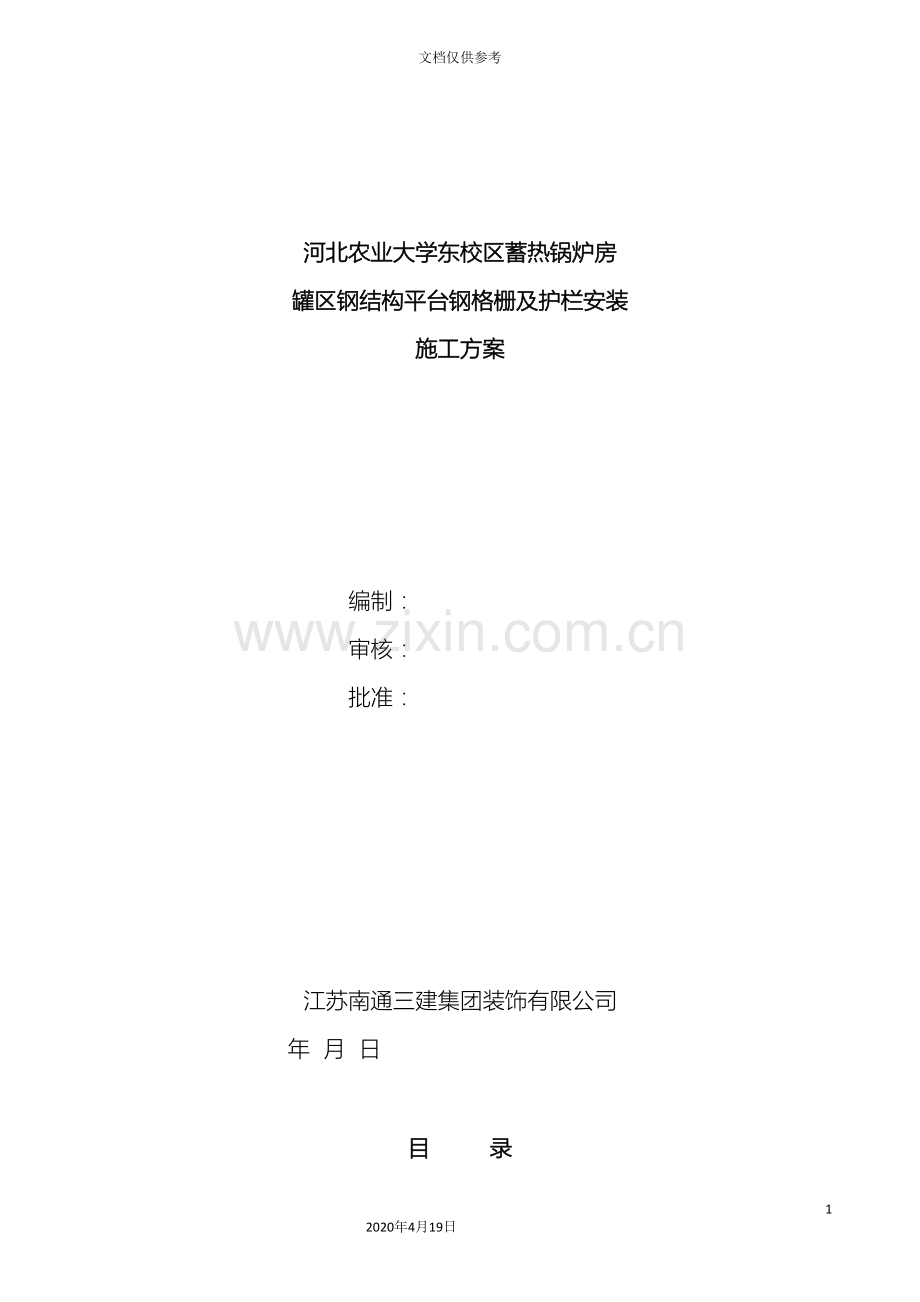

河北农业大学东校区蓄热锅炉房
罐区钢结构平台钢格栅及护栏安装
施工方案

编制：
审核：
批准：

江苏南通三建集团装饰有限公司
　　　 年 月 日

目 录

一、工程概况及编制依据……………………………………03
二、工期、劳动力计划及保证措施…………………………04
三、选用的主要施工机械……………………………………04
四、钢结构平台格栅板及护栏安装施工方案………………05
五、安全施工保证措施 ……………………………………06

（一）工程概况及编制依据：
河北农业大学东校区蓄热锅炉房罐区钢结构平台格栅板及护栏安装工程，工程地点在河北农业大学东校区。工程范围包括钢结构系统的护栏制作、安装及钢格栅安装，工程现场安装工期为22 天。工程质量严格按《钢结构工程施工质量验收规范》（GB50205- ）执行。
本设计的编制以及该工程项目的制作、安装遵循以下文件及标准，并严格按此执行。
1. 贵公司提供施工图纸；
2. GBJ17-88《钢结构设计规范》；
3. GBJ9-87《建筑结构荷载规范》；
4. GB50205- 《钢结构工程施工质量验收规范》；
5. GBJ81-91《建筑钢结构焊接规范》；
6. GB6479-88《低合金结构钢物理性能和化学成分》；
7. GB6479-89《钢焊接超声波探伤及等级分类法》；
8. GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》；
9. GB/T1228-1231-91《钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件》；
10. JGJ82-91《钢结构高强螺栓连接的设计、施工及验收规范》。

（二）工期、劳动力计划及保证措施
1. 工期进度保证措施
1.1 作好技术准备工作
a. 熟悉施工图，避免在施工时再发生问题延误工期。
b. 组织有丰富实践经验的技术人员尽快施工、作业。
2. 劳动力计划
主要劳动力安排一览表
工 种
人 数
备 注
项目经理

技术员

安全员

铆工
1

电气焊工
3
具备特殊工种操作证
起重工
1
具备特殊工种操作证
油漆工
2

辅助工
4

（三）选用的主要施工机械
钢结构加工设备一览表
序号
名称
型号
产地
数量
单位
3
ＣＯ２气体保护焊机

松下
2
台
4
交直流焊机

浙江
4
台
12
自动油漆喷涂机

天津
4
套

（四）钢结构平台格栅板及护栏安装施工方案
1、安装前准备工作
（1）对本工程图纸进行仔细阅读，熟悉业主及设计要求。
（2）根据本工程的工程量编制施工时间计划。
（3）定位所用的轴线控制点和测量标高使用的水准点。
（4）放出控制线和辅助线。
2、安装工艺流程
（1）钢结构平台格栅板采用综合安装方法从建筑物一端开始，向另一端推进，安装时注意积累误差。
（2）安装顺序：二层钢结构平台走道格栅板→二层钢平台护栏→二层钢结构平台拐角格栅板→三层钢结构平台走道格栅板→三层钢平台护栏→三层钢结构平台拐角格栅板。
（3）每一个独立格栅板安装完之后，都必须与主梁焊接牢固。
3、安装步骤及方法
（1）焊工配合起重工焊接好安装所用的吊点并安装好滑轮；
（2）把所有钢平台格栅板按找安装顺序及编号依次放置于安装位置的下方；
（3）所有安装人员安全措施及所需工具到位；
（4）吊装；起吊时离地50cm时检查无误后再继续起吊；并按安装要求在起重工配合下就位；
（5）安装；安装走道格栅板时根据编号安装，对准所放出控制线和辅助线并焊接牢固；
（6）护栏安装；把所有护栏按编号依次放置于安装位置的下方；
（7）吊装；起吊时离地50cm时检查无误后再继续起吊；并按安装要求在起重工配合下就位；
（8）安装；对准所放出控制线和辅助线安装护栏并校正；焊接牢固后并根据图纸要求刷面漆；
（9）拐角格栅板安装；按照对应编号依次放置于安装位置的下方，待安装人员就位后起吊安装并焊接牢固；
（10）所有安装构件安装并焊接牢固后；补刷油漆完后并清理现场。

（五）安全施工保证措施
1、由于工程结构复杂、存在不安全的因素多，全体施工人员要树立安全第一的思想，把安全工作放到首位。
2严格贯彻执行安全生产的规章制度，分析存在的安全隐患，带班人员必须对自己担负的工作做到心中有数，特别要注意吊装作业的安全施工。
3、进入施工 场地，一律戴好安全帽，高空作业系好安全带。构件堆放要稳固，塞垫要牢应防止滑动倾倒伤人。
4、随时观测天气情况，注意气候变化，特别要注意风季起重设备的固定措施，不冒险作业，吊装作业要有专人指挥。
6、经常使用的绳索、吊具要检查，如发现有损坏和磨损的要停止使用，及时修理和更换，保持在良好的状态下使用。
7、高空作业的螺栓、螺帽、小型工具要放在工具包内，禁止乱摆放，防止空中掉物伤人。
8、在施工现场中使用的电气开关箱、配电箱都必须符合安全规程要求，要有防漏电措施。电动工具必须使用漏电保护开关。
9、吊装构件要设置两根一定长度的带绳，保证构件在空中任意转动或定点到位。
10、氧气、乙炔分开堆放，使用时要保持距离，防止发生意外事故。
11、施工现场的一切易燃垃圾，必须及时清除。高空作业要拴好安全带。
13、严禁在道路上组装和堆放构件及其它物品，保证施工道路畅通，以利车辆顺利出入。
14、电气、氧气皮管不要乱拉乱放，影响现场的文明施工，如经过有车辆行使的道路，必须加钢管套，埋设在地下，以免被施工车辆碾压，发生意外。
15、安全员应充分发挥安全监督检查的职能做好安全工作。
