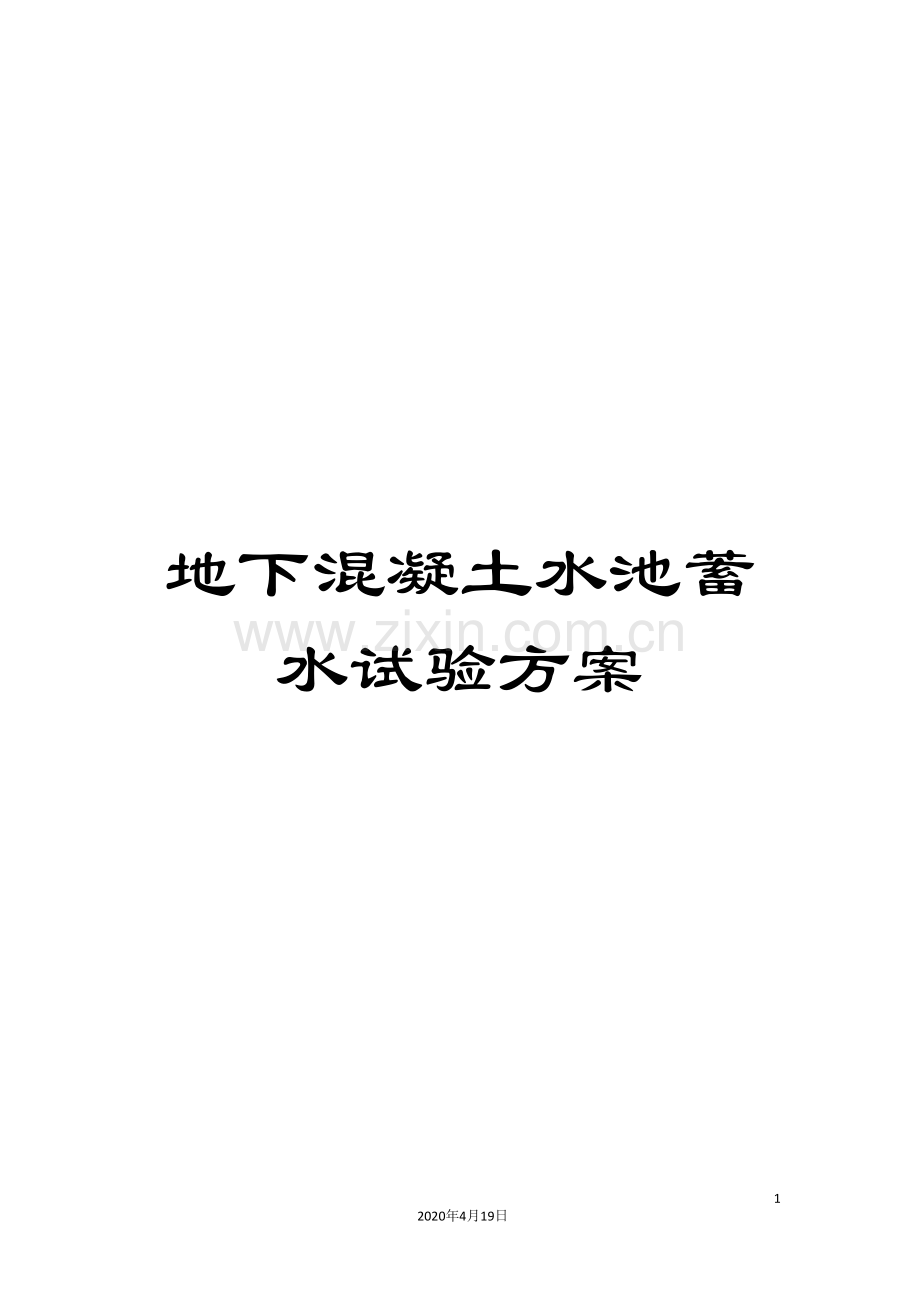

地下混凝土水池蓄水试验方案

7
2020年4月19日
文档仅供参考，不当之处，请联系改正。

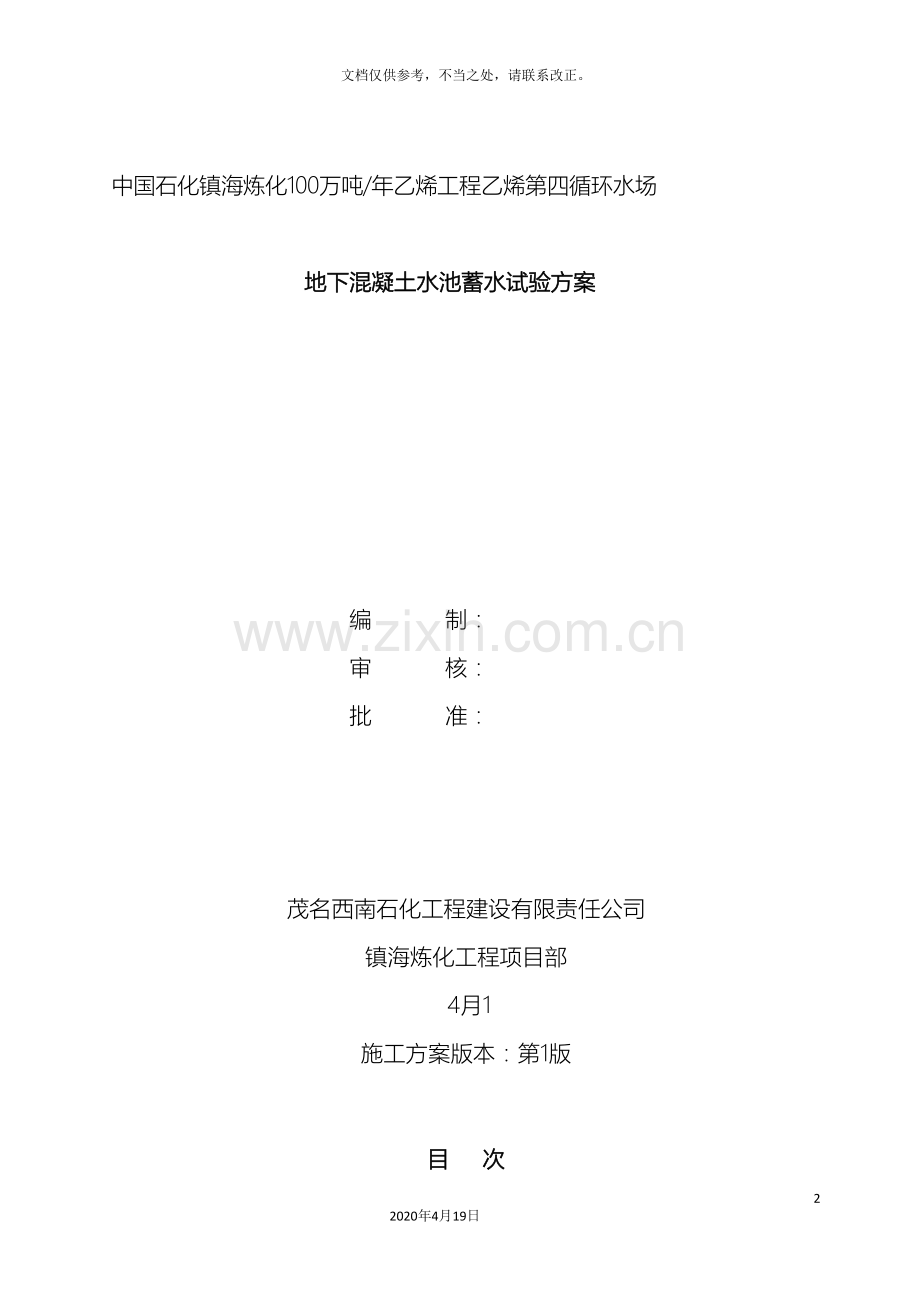

中国石化镇海炼化100万吨/年乙烯工程乙烯第四循环水场

地下混凝土水池蓄水试验方案

编 制：
审 核：
批 准：

茂名西南石化工程建设有限责任公司
镇海炼化工程项目部
4月1
施工方案版本：第1版

目 次

一、工程概况 1
二、试验质量要求 1
三、试验方案 2

一、工程概况
镇海炼化乙烯第四循环水场共有5个地下混凝土水池，具体项目如下：
项目
水池名称
结构尺寸
防水等级
混凝土
备注
第四循环水场
A吸水池
97325×7100，H4.2m
四级
C30P6
±0.00以上1.5m
B吸水池
97325×7100，H4.2m
四级
C30P6

A冷却塔水池
123900×20600，H1.7m
四级
C30P6

B冷却塔水池
123900×20600，H1.7m
四级
C30P6

污水提升池
8700×8700，H4.0m
四级
C30P6

二、试验质量要求
1、试验执行标准：
SH/T3535 – 《石油化工混凝土水池工程施工及验收规范》
GB50208 – 《地下防水工程质量验收规范》
2、防水质量要求
2.1 各类防水等级的质量标准
1级：不允许渗水，结构表面无湿渍。
2级：不允许漏水，结构表面可有少量湿渍，湿渍总面积不大于总防水面积的6‰，单个湿渍面积不大于0.2m2，任意100 m2防水面积不超过4处。
3级：有少量漏水点，不得有线流和漏泥砂，单个湿渍面积不大于0.3 m2，整个水池平均漏水量小于0.5 L/d，任意100 m2防水面积不超过7处。
4级：有漏水点，不得有线流和漏泥砂。整个水池平均漏水量小于2 L/d。

2.2 质量标准的描述和标识符号
术语
定义
标识符号
湿渍
地下混凝土结构背水面，呈现明显色泽变化的潮湿斑
#
渗水
水从地下混凝土结构对衬砌内表面渗出，在背水的墙壁上可观察到明显的流挂水膜范围
○
水珠
悬垂在地下混凝土结构衬砌背水顶板（拱顶）的水珠，其滴落间隔时间超过1min称水珠现象
◇
滴漏
地下混凝土结构衬砌背水顶板渗漏水的滴落速度，每min至少1滴，称为滴漏现象
▼
线漏
指渗漏成线或喷水现象
↓

3、对试验规范执行的说明
按照SH/T3535第6条6.1C）要求，在蓄水试验前不得进行回填施工。但乙烯工程所处位置为软土地基，而且地下水位高，在回填土方前进行蓄水试验存在困难，因为地下水池均按深基施工，设有围护桩和支撑。水池上部壁板施工时必须拆撑，拆撑以后如不回填“镇压层”将存在极大安全隐患，而且也不允许人到坑底进行池壁的渗漏检查。因此，蓄水试验拟分两步进行，即地下水位以下部分按GB50208要求，在水池内部进行渗漏检查；地下水位以上部分执行SH/T3535规定，进行蓄水试验。

三、试验方案
1、池底和地下水位以下池壁部分试验
1.1 试验方法：检查池壁（地下水水位以下）和底板渗水情况。
采用渗漏水调查与测量方法（按GB50208附录C要求）。
1.2 试验要求
（1）水池池壁施工到拆撑前，按GB50208现浇结构要求，进行外观检查，如有质量缺陷应按要求进行处理，达到现浇结构外观的质量标准。
（2）池外壁按设计要求进行防腐防水层施工，之后进行土方回填，回填高度在地下水位以下0.2m处（约相当于相对标高-1.0m，污水提升池、吸水池、塔下池回填至放大脚面，即底板面）。
（3）试水前，绘制“背水内表面的结构工程展开图”。
（4）必须在“背水内表面的结构工程展开图”上详细标识：
1）在工程自检时发现的裂缝，并表明位置、宽度、长度和渗漏现象；
2）经修补、堵漏的渗漏水部位；
3）防水等级标准允许的渗漏现象位置。
（5）检测方法
1）湿渍的检测方法：检查人员用干手触摸湿斑，无水分浸润感觉。用吸墨纸或报纸贴附，纸不变颜色。检查时，要用粉笔勾划出湿渍范围，然后用钢尺测量高度和宽度，计算面积，标示在“展开图”上。
2）渗水的检测方法：检查人员用干手触摸可感觉到水分浸润，手上会沾有水分。用吸墨纸或报纸贴附，纸会浸润变颜色。检查时，要用粉笔勾划出渗水范围，然后用钢尺测量高度和宽度，计算面积，标示在“展开图”上。
2、地下水位以上部分池壁渗落漏试验
2.1 试验方法
按SH/T3535 – 第六条进行蓄水试验。由于工期紧，在拆完壁模后，清理完池内杂物材料后即进行试水。现拟分两次进行，第一次底板至-0.2m，，第二次-0.2m至以上部分。如果有条件，亦可一次完成。
2.2 试验要求
（1）水池满水试验前，应做好以下工作：
1）临时封堵预留孔洞、预买埋管口及进出水口，并检查充水及排水阀门不渗漏；
2）设置水位观测标尺；
3）标定水位测线；
4）准备现场测定蒸发量的设备；
5）充水的水源采用清水并做好充水和放水系统设施。
（2）水池在满水试验过程中，应测定水池沉降量，并符合下列规定：
1）水池缓慢充水，每2米高度或每次充水观测一次，发生不均匀沉降时应停止充水，并增加观测次数，直至稳定后再充水；
2）水池蓄水达到设计高度后，观测一次，24h后观测一次，连续观测3d，以后每15d观测一次，直至沉降稳定；
3）放水前后再各观测一次；
4）地基沉降速度率控制在连续2d内为5mm/d。
（3）水池蓄水试验渗漏水量测定应符合下述规定：
1）渗漏水量应符合规范要求，第一天测定的渗漏水量符合标准，应再测定一天。
2）若第一天测定的渗漏水量超过规范规定值，而以后渗漏水量逐渐减少时，可继续延长观测时间。
3）连续观测的时间依实际情况确定，渗漏水量仍超过规范规定值时，应进行处理后重新测定；
4）与天不进行渗漏水量测定。
（4）因设计文件无要求，因此水池充水应符合下列规定：
1）向水池充水宜分三次进行；即第一次充水至设计水位1/3，第二次充水至设计水位的2/3，第三次充水至设计水位；
2）对大、中型水池可先充水至池壁底部的施工缝以上，检查底板及底板与池壁交接的施工缝处的抗渗漏质量，当无明显渗漏时，再继续充水至第一水位；
3）充水时的水位上升速度不宜超过2m/d，相邻两次充水时间间隔不应少于24；
4）每次充水宜测读24h的水位下降值，并按式A.1计算渗漏水量；
5）在充水过程中应对水池作外观检查，并做记录和标记，当发现渗漏水量过大时，应停止充水，经分析原因作出处理后，方可继续充水。
（5）水位观测应符合下列规定：
1）充水时的水位可用水位标尺测定；
2）进行渗漏水量测定时，应采用水位测针测定水位；
3）水位测针的读数精度达到1/10mm；
4）充水至设计水位后，至开始进行渗漏水量测定的延续时间不应少于24h；
5）测读水位的初读数与末读数之间的间隔时间应为24h，连续观测时，式A.1中前次的E2与e2即为后次的E1和e1；
（6）蒸发量测定应按下述规定进行：
1）现场测定蒸发量的设备可采取用直径为50cm、高30cm的敞口钢板圆形水箱，并设有测定水位的测针，水箱不得渗水；
2）水箱应固定在水池中，水箱中充水深度为20cm。
3）测定水池中水位的同时测定水箱中水位。
（7）水池的渗漏水量按下式计算：
A1
q = — 〔（E1－E2）－ (e1－e2)〕……………………（式A.1）
A2
式中：
A1 ______ 水池的水面面积，m2；
A2 ______ 水池的渍湿总面积，m2；
E1 ______ 水池中水位测针的初读数，mm；
E2 ______ 测读E1后24h水池中水位测针的读数即未读数，mm；
e1 ______ 测读E1时水箱中水位测针的读数，mm；
e2 ______ 测读E2时水箱中水位测针的读数，mm；
q ____ 渗漏水量，L/m2.d -1。
（8）混凝土水池蓄水试验记录采用SH3503- 规定的表格，而且试验记录要详细做好，要设专业人员负责记录渗漏点、沉降等数据。
