10KV架空线路拆除作业指导书(架空).doc

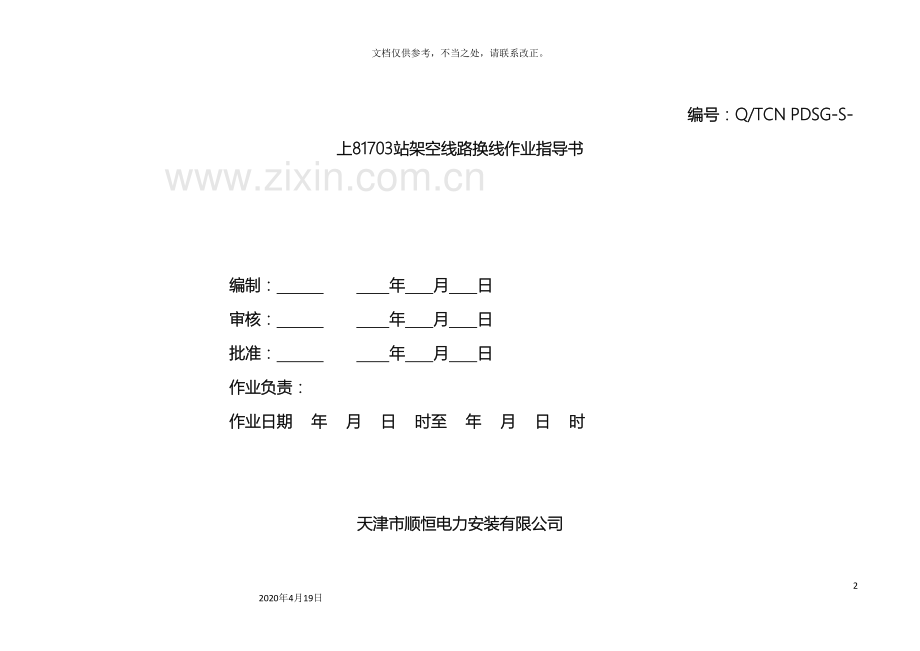

10KV架空线路拆除作业指导书(架空)82020年4月19日文档仅供参考，不当之处，请联系改正。编号：Q/TCN PDSG-S- 上81703站架空线路换线作业指导书编制： 年 月 日审核： 年 月 日批准： 年 月 日作业负责： 作业日期 年 月 日 时至 年 月 日 时天津市顺恒电力安装有限公司1范围本作业指导书适用于上81703站架空线路拆除作业。2引用文件电业安全工作规程（发电厂和变电所部分）电业安全工作规程（电力线路部分）工作票、操作票制度实施细则分公司质量管理体系文件（质量手册和程序文件）3修前准备3.1准备工作安排序 号内 容责 任 人备 注1熟悉架空线路安装工艺，熟悉电气开关操作及起重专业。2编制施工方案并对该方案和本作业指导书向施工人员进行详细交底。3核对电杆有无裂痕及导线的截面是否符合施工要求4核对要拆除杆线的配电站的线号、杆号和地点准确无误。5检查安装工器具是否齐全，能否满足拆除杆线所需工器具的要求6填写第一种工作票7填写要拆除杆线退旧料的退料单3.2人员要求序 号内 容责 任 人备 注1作业人员应身体健康、精神状态良好，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整2作业人员必须熟练掌握本专业作业技能及电业安全工作规程知识，经年度电业安全工作规程考试合格，持有本专业职业资格证书，熟悉电气开关操作和起重专业3正确填写工作票，进入现场挂第一套地线，现场负责人要亲自监护、并戴绝缘手套、穿绝缘靴。用验电器验电。4高级配电检修工6-15人。5在作业过程中，所有工作人员严禁吸烟，嘻笑打闹，酒后作业。6进入施工现场工作，临近带电、跨越其它有电部分要设专人监护，监护人不得做其它工作3.3工器具序 号名 称型 号单 位数 量备 注1吊车8吨及以上台12活动扳手8、10、121417把10各2把3脚扣对154安全带条155紧线器个66小绳条83.4危险点分析序 号内 容1停电范围与现场不符，造成带电挂封地线。2接地线不合格。如：电压等级不符、截面过小、接地棒的绝缘电阻不合格、缠绕接地、或挂接地线顺序错误3工作人员思想波动较大，情绪反常，身体状况不佳，心理不正常4临近带电设备要挂红旗或警示标志。5施工过程高空摔跌、高空坠物伤人。6使用方法不当，机、器具伤人7撤杆，起吊方式不当；现场未设监护人，指挥不当8传递物件，抛递抛接9撤线时造成电杆倾倒。10施工现场未设围栏，未悬挂“在此工作”标示牌，未悬挂“止步，高压危险”标示牌。11永7121负2上口有电3.5安全措施序 号内 容1核对工作票上电气结线方式与现场一致，封挂地线时核对位置是否与工作票一致2封挂地线时，应先接接地端，后接导线端，接地线连接可靠，不准缠绕，拆接地线时的程序与此相反3工作人员思想稳定，情绪正常，身体状况良好，心理正常4起吊绑扎一定可靠，起重臂下严禁站人，设专人指挥起吊，服从指挥人统一指挥5施工中严禁抛接工器具6撤线时对电杆进行保护。7遇有路口，要设专人指挥过往行人和车辆远离施工现场。3.6作业分工序 号作 业 内 容作业负责人作业人员1向调度要令，准备施工。2按工作票所列事项验电、挂接地线。3拆除所换杆线的电器设备。4检查所有工作人员精神状态良好，身体健康，思想稳定，心态正常。5确认电杆上的设备全部拆下，进入起吊位置。6用吊车起吊，将电杆拔出。7检查工作现场无遗漏工器具、材料8拆除地线，撤离工作现场。9向调度交令、送电。4作业程序4.1开工序 号内 容作业人员签字1检修人员到位，工器具准备齐全2向调度申请更换杆线工作的工作票号3开工前认真填写工作票，严格审批制度4严格站、班会制，对当天的工作必须进行“三查”、“三交”。即：查着装、查三宝（安全帽、安全带、绝缘鞋）、查精神状况；交任务、交技术、交安全5工作负责人宣读工作票，进行现场技术交底，每个工作人员必须在场聆听，不清楚之处及时向工作负责人提问，工作负责人必须向每一位工作人员交待清楚各自工作任务、工作范围、工作时间、安全措施、危险点和安全注意事项6向调度报开工，得到工作许可命令后，自行操作停电，验电接地完毕方可开工4.2作业内容及标准序 号作 业 内 容作业步骤及标准安全措施注意事项 责任人签字1拆除设备拆除杆线上的所有设备。2电杆吊出用吊车将旧电杆吊出。3埋坑位将电杆撤出坑位填埋平整。4.3竣工序 号内 容负责人员签字1施工完毕后，清理施工现场2指定专人认真清点本项目施工的所有从业人员，清理开工前所携带的工器具无丢失，材料的使用情况正常，确定线路无人后，拆除所挂接地线并向调度报完工3整理竣工报告4竣工报告存档5验收总结序号检 修 总 结1验收评价2存在问题及处理意见6指导书执行情况评估评估内容符合性可操作性存在问题改进意见
