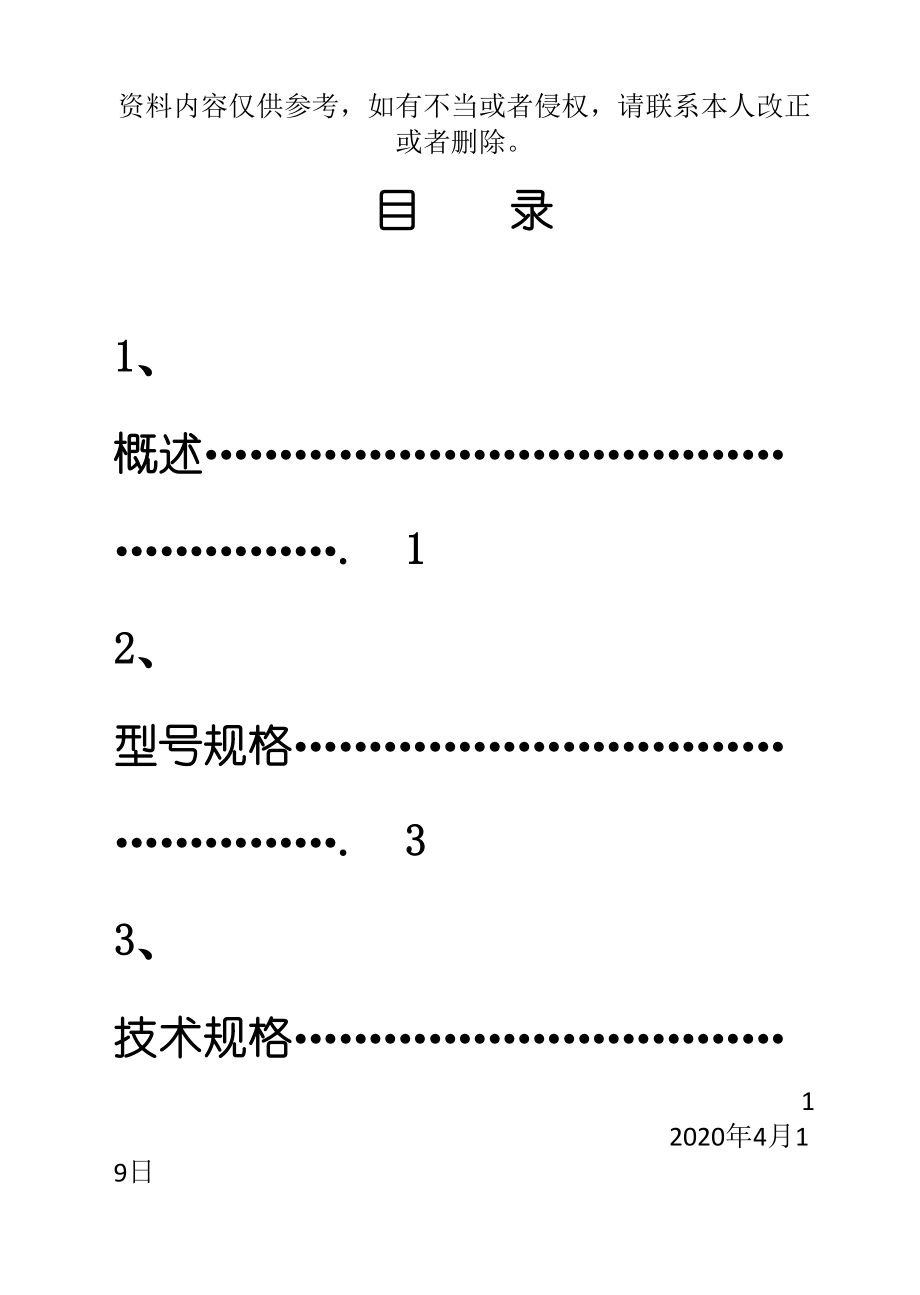

目 录

1、 概述………………………………………………. 1
2、 型号规格…………………………………………. 3
3、 技术规格…………………………………………. 5
4、 外形、 安装与接线………………………………. 7
5、 参数一览表……………………………………… 12
6、 操作…………….………………………………... 14
6.1 面板及按键说明……………………………………………. 14
6.2 参数设置说明………………………………………………. 15
6.3 参数设置方法………………………………………………. 15
7、 功能及相应参数说明………………….………... 17
7.1 与计算机配接的应用………………………………………. 17
7.2 与XS系列仪表或模块配接.………………………………. 20

1、 概述
XSDU显示单元经过通讯接口接收数据并进行处理, 完成显示、 报警等功能; 有三种主要用途:
① 作为计算机控制系统的数据显示单元, 经过通讯接口接收计算机发出的数据和指令, 完成异地显示, 开关量输出, 模拟量输出功能
② 与XS系列各型仪表配套, 作为异地显示单元
③ 与XS系列各型模块配套, 作为显示、 控制单元

2
11
10
9
8
7
6
5
4
3
1
2、 型号规格
XSDU / o — o — o o × o o T o A o S o V o o — *
4 1: 外型尺寸
A: 横式160×80×125或竖式80×160×125( W×H×L)
B: 96×96×112( W×H×L)
C: 横式96×48×112或竖式48×96×112( W×H×L)
D: 72×72×112( W×H×L)
4 2: 用途分类
C: 与计算机配接
M: 与XS系列仪表或模块配接
4 3: 面板形式 H: 横式
S: 坚式
F: 方形
4 4: 显示窗显示位数:
4、 5、 8分别表示4位, 5位, 8位
4 5: 显示窗数量, 按下表选择

外形
4位显示
5位显示
8位显示
A
1, 2, 3, 4
1, 2
1
B
1, 2
1
1
C
1, 2
1
1
D
1, 2
\
\
4 6: 显示颜色 R: 红色
G: 绿色
4 7: 报警点数量
T0: 无报警
T1~T8: 1~8点报警
C型仪表限制为3点
D型仪表限制为2点
B型限制为4点
A型超过4点后, 仪表深度为250mm
4 8: 模拟量输出
A0: 无输出
A1: 1路输出
A2: 2路输出( 仅外形为A、 B的仪表)
4 9: 通讯接口
S1: RS 232接口
S2: RS 485接口
S3: RS 422接口
4 10: 仪表电源
V0: 220V AC
V1: 24V DC
V2: 12V DC
V3: 其它
4 11: N表示非标功能。仪表某部分功能已按订货要求变更
4 *　 与XS系列仪表或模块配接的, 应注明仪表或模块的系列号

3、 技术规格
4 电 源: 220V AC供电的仪表: 220V±10%, 功耗小于7VA; 24V DC供电的仪表: 24V±10%, 功耗小于5VA;
12V DC供电的仪表: 9V~20V, 功耗小于5VA
其它电源规格以随机说明书为准
4 工作环境: 0℃~50℃, 湿度低于90%R.H
宽温范围的仪表需在订货时注明
4 报警输出
— 继电器输出: 触点容量220V AC, 3A
— OC门输出( 订货时注明) : 电压小于30V, 电流小于50mA
4 变送输出
— 光电隔离
— 4mA~20mA, 0mA~10mA, 0mA~20mA直流电流输出, 经过设定选择。负载能力大于600Ω
— 1V~5V, 0V~5V, 0V~10V直流电压输出, 需订货时注明
— 输出分辨力: 1/1000, 误差小于±0.5% F.S
或: 1/4000, 误差小于±0.2% F.S( 订货时注明)
4 通讯接口
— 光电隔离
— RS232、 RS485、 RS422标准, 在订货时注明
— 仪表地址0~99可设定
— 通讯速率2400、 4800、 9600、 19200经过设定选择, 低于2400的速率需在订货时注明
— 仪表收到计算机命令到发出相应数据的回答延迟:
以”#”为定界符的命令, 回答延迟小于500μs; 其它命令的回答延迟小于100ms
— 配套测试软件, 提供组态软件和应用软件术支持

4、 外形、 安装与接线
为确保安全, 接线必须在断电后进行。
交流供电的仪表, 其端是电源滤波器的公共端, 有高压,
只能接大地, 禁止与仪表其它端子接在一起。
4 外形尺寸为A的仪表

4 外形尺寸为B的仪表

4 外形尺寸为C的仪表

4 外形尺寸为D的仪表

5、 参数一览表
该表列出了仪表的基本参数和与选择功能相关的参数, 与选择功能相关的参数只有该台仪表具备该功能时才会出现。
”说明”一栏是该参数在本说明书的章节。
”地址” 一栏是计算机读或设置该参数时的地址。用途分类为”M”的仪表与此无关。
4 第1组参数
符号
名称
内容
地址
说明

oA
密码
10H
6.3
4 第2组参数
符号
名称
内容
地址
说明

it1
1通道地址、 内址规定
30H
7.2

it2
2通道地址、 内址规定
34H
7.2

it3
3通道地址、 内址规定
38H
7.2

it4
4通道地址、 内址规定
3CH
7.2
4 第3组参数
符号
名称
内容
地址
说明

Add
仪表通讯地址( 0~99)
40H
7

bAud
通讯速率选择( 注1)
41H
7

pro
工作方式选择( 注2)
42H
7

cYt
无信号延迟时间
43H
7.1

oP1
变送输出1输出信号选择( 注3)
48H
7.1

oP2
变送输出2输出信号选择( 注3)
4CH
7.1
注: 经过计算机设置时, 设置数值与参数内容的关系
注1: 0: 2400, 1: 4800, 2: 9600, 3: 19200
注2: 0: C, 1: M
注3: 0: 4mA~20mA, 1: 0mA~10mA, 2: 0mA~20mA
6、 操作
6.1 面板及按键说明( 以B-F4×2规格的仪表为例)

名 称
说 明
显示窗
① 第1显示窗
Ÿ 显示1通道数据
Ÿ 在参数设置状态下, 显示参数符号、 参数数值
② 第2显示窗
Ÿ 显示2通道数据
③ 指示灯
Ÿ 各报警点的报警状态显示
操作键
④ 设置键
Ÿ 测量状态下, 按住2秒钟以上不松开则进入设置状态
Ÿ 在设置状态下, 显示参数符号时, 按住2秒以上不松开进入下一组参数或返回测量状态

操

作

键
⑤ 左 键
Ÿ 在测量状态下无效
Ÿ 在设置状态下: ① 调出原有参数值
② 移动修改位
⑥ 确认键
Ÿ 在测量状态下无效
Ÿ 在设置状态下, 存入修改好的参数值
⑦ 增加键
Ÿ 在设置状态下增加参数数值或改变设置类型
⑧ 减小键
Ÿ 在设置状态下减小参数数值或改变设置类型
6.2 参数设置说明
仪表的参数被分为若干组, 每个参数所在的组在第5章《参数一览表》中列出。
参数受密码控制, 未设置密码时不能进入。
进入设置状态后, 若1分钟以上不进行按键操作, 仪表将自动退出设置状态。
6.3 参数设置方法
① 按住设置键 不松开, 直到显示
② 按 键进入修改状态, 在 , , 键的配合下将其修改为1111
③ 按 键, 密码设置完成
④ 再按住设置键 不松开, 顺序进入第2组参数, 第3组参数, 仪表显示该组第1个参数的符号
⑤ 进入需要设置的参数所在组后, 按 键顺序循环选择本组需设置的参数
⑥ 按 键调出当前参数的原设定值, 闪烁位为修改位
⑦ 经过 键移动修改位, 键增值, 键减值, 将参数修改为需要的值
★ 以符号形式表示参数值的参数, 在修改时, 闪烁位应处于末位。
⑧ 按 键存入修改好的参数, 并转到下一参数
重复⑤ ~ ⑧步, 可设置本组的其它参数。
退出设置 : 在显示参数符号时, 按住设置键 不松开, 直到退出参数的设置状态。
7．功能及相应参数说明
7.1 与计算机配接的应用
显示单元内有与显示位数相对应的显示缓冲区, 计算机经过命令改变显示缓冲区的内容, 每次改变1位或数位
通讯规定: 1位起始位 1位停止位 8位数据位 无校验位
命令格式: ″AABB( data) ↙ 全部用ASCⅡ码表示
命令中: ″为定界符( 22H)
AA为显示单元的地址, 经过 参数设置, 10进制。
BB为要写入的缓冲区首址, 以01开始, 10进制。
data为数据内容, 数据内容由数字及部份符号、 英文
字母构成, 可显示的内容见下表:
显示内容
0
1
2
3
4
5
6
7
8
9
ASCⅡ码
30H
31H
32H
33H
34H
35H
36H
37H
38H
39H
显示

显示内容
—
·
不亮
A
B
C
D
E
F
G
ASCⅡ码
2DH
2E
20H
41H
42H
43H
44H
45H
46H
47H
显示
—
注
不亮

显示内容
H
I
J
K
L
M
N
O
P
Q
ASCⅡ码
48H
49H
4AH
\
4CH
4DH
4EH
4FH
50H
\
显示

\

\
显示内容
R
S
T
U
V
W
X
Y
Z

ASCⅡ码
52H
\
54H
55H
\
57H
\
59H
5AH

显示

\

\

\

★ 其中” · ”为小数点, 不占缓冲区地址, 表示前1位数字带小数点
↙ 为结束符( ODH)
回答: 若命令格式正确, 显示单元 回答 = AAOK ↙
若命令格式错误, 显示单元 回答 ! AAErr ↙
例: 显示单元为4位单显示窗, 地址为01
发出: ″010112 .34 ↙ 则显示12 .34
发出: ″0101—78.9 则显示 – 78.9
报警 : 报警输出与报警指示灯一致, 经过输出开关量命令控制详见《 通讯协议》
例: 显示单元地址为01, 要控制ＡＨ输出及相应指示灯
　　发: &01@@@A ↙ 则AH继电器吸合, AH指示灯亮
&01@@@@ ↙ 则AH继电器断开, AH指示灯灭
模拟量输出 : 经过输出模拟量命令控制, 详见《 通讯协议》
第1模拟量输出命令格式为 &AA( data) ↙
第2模拟量输出命令格式为 &AA01( data) ↙
data: 4位格式时范围为 -63 ~ +1063
5位格式时范围为 –630 ~ +10630
表示 –6.3 ~ +106.3%
10位D/A输出的仪表, 可用4位或5位格式
12位D/A输出的仪表, 应该用5位格式
例: 输出为4mA~20mA, 12位D/A, 仪表地址为01
输出4mA时: &01+00000↙
输出12mA时: &01+05000↙
输出20mA时: &01+10000↙
下列参数必须正确设置 :
4 ( Add) —— 显示单元地址。设置范围00~99。出厂设置
为01
4 ( bAud) —— 显示单元通讯速率选择。可选择2400, 4800,
9600, 19.20k４种, 出厂设置为9600
4 ( Pro) —— 工作方式选择, 与计算机配接时必须选择为,
处于被动接收方式
4 ( cYt) —— 无信号延迟时间。设置范围0~9999秒
若显示单元在设置的 时间内接收不到有效的显示命令, 则显示 做为提示。 参数设置为0时无此功能
4 ( oP1) —— 变送输出1输出信号选择
4 ( oP2) —— 变送输出2输出信号选择
XSDU显示单元支持下述通讯命令, 详见《 通讯协议》。
— #AA99' 读仪表版本号
— #AA0001' 读变送输出1
— #AA0101' 读变送输出2
— #AA0003' 读报警输出状态
— ′AABB' 读仪表参数的表示符号( 名称)
— $AABB' 读仪表参数数值
— %AABB(data) ' 设置仪表参数
7.2　与ＸＳ系列仪表或模块配接
　 XSUD显示单元可处理的测量通道与测量值的位数相关
4位测量值: 能够处理4个通道
5位测量值: 能够处理2个通道
8位测量值: 能够处理1个通道, 另加1个4位通道
报警输出: 反映第1通道的报警状态
根据用途设置下列与通讯相关的参数:
4 ~ ( it1 ~ it4) —— 1~4通道地址, 内址规定
B
A
B
该参数的格式为 □ □.□ □
A
AA为该通道对应的仪表或模块地址
BB为该通道对应的仪表或模块相应数据的内址, 如果仪表或模块为单测量值, 则BB为00
4 ( bAud) —— 显示单元通讯速率选择。可选择2400, 4800,
9600, 19.20k 4种, 出厂设置为9600
4 ( Pro) —— 工作方式选择。必须选择为 , 主动读取方式
其它参数与该工作方式无关。
