通信管道施工要求
1、 工作内容
路基、 路面通信管道工作内容
名称、 规格
备注
路基实施

三号手孔( 现浇)

路面实施

路肩信号、 电力手孔(现浇)
用于监控设备
铺设12孔φ40×33mm硅芯管
用于整体式路基段及互通匝道
铺设6孔φ40×33mm硅芯管
用于分离式路基段
铺设2孔φ40×33mm硅芯管
用于收费站路段
紧急电话平台
用于隧道洞口
钢塑复合压力管

16×φ100×5mm钢塑复合压力管
横穿过路 用于隧道口电力电缆
4φ110×5mm钢塑复合压力管
用于通信管道过中央绿化带开口处
4φ100×5mm钢塑复合压力管
横穿过路 用于 互通管道下路
2φ100×5mm钢塑复合压力管
横穿过路 用于监控设备( 含电力横穿)
用于监控、 照明电力管道过桥
1φ100×5mm钢塑复合压力管
用于隧道引道照明
1φ325×6mm焊接镀锌钢管
用于隧道消防
制作、 安装过桥管箱( 含支架及两端接头管箱
个
注: 具体的工程量见各标段管道工程专册, 施工前仔细阅读

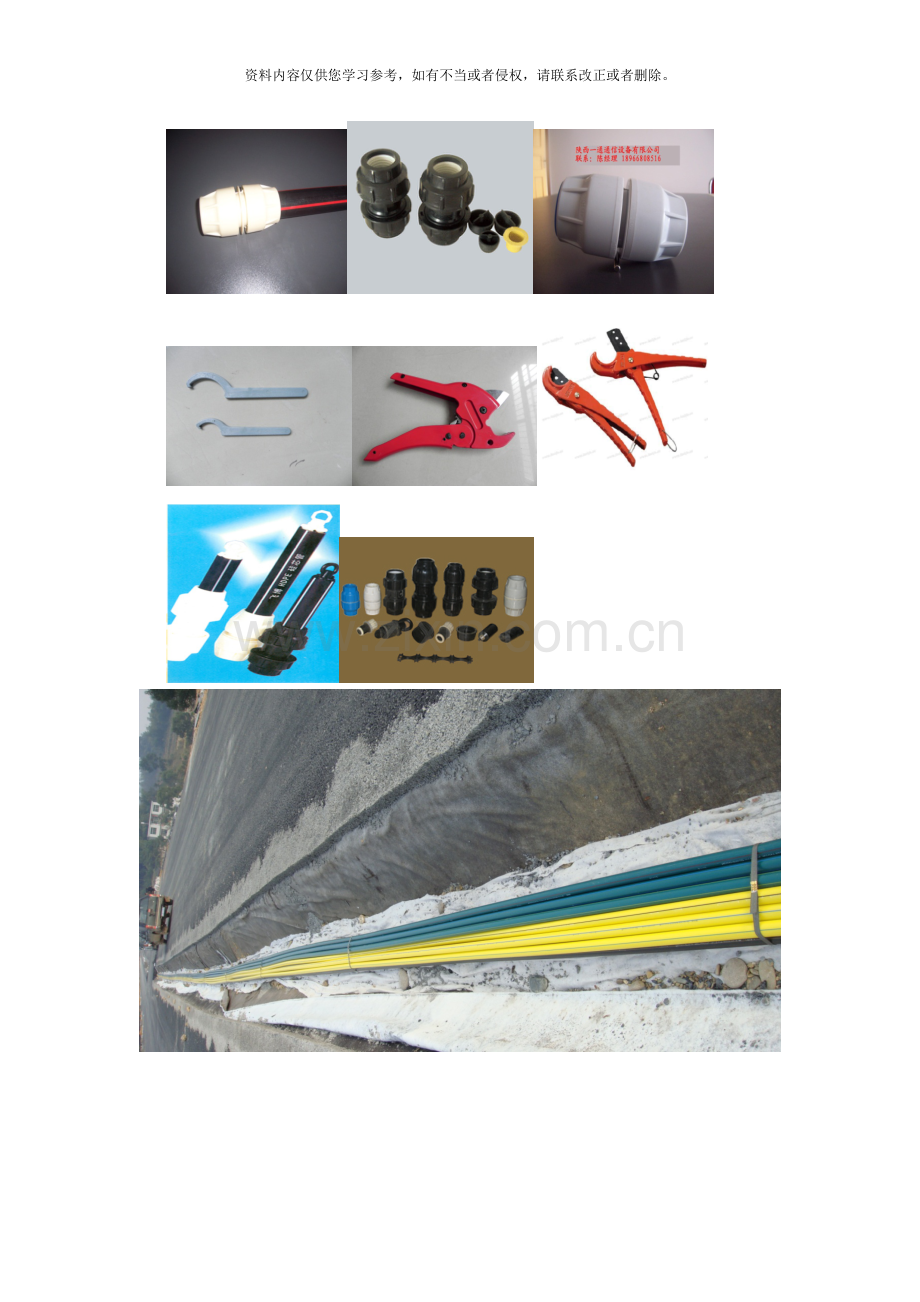

2、 硅芯管施工: 管头必须封堵( 专用堵头) , 硅芯管的接续必须专用接头和专用工具, 每 5米必须困扎, 硅芯管敷设尽量走直线不要弯曲, 硅芯管的剪切必须用专用剪刀, 并要剪齐光滑。
3、 硅芯管配盘一般在2公里左右, 施工过程中不能随意截断。

硅芯管敷设线性, 管道敷设具备施工的条件: 路中两边路沿石、 底层土工布、 碎石、 上层土工布、 细沙完成, 硅芯管上下层不能有棱角尖硬石块。

硅芯管接续工具, 要求拧紧、 密封, 剪切整齐光滑。

中央绿化带开口处纵向复合压力管中需穿过三根硅芯管

填土时必须有人在现场跟踪配合, 避免倒土时将硅芯管移位

捆扎方式需整齐规范

横穿钢管两头必须进入人手孔内壁, 两头应该封堵
硅芯管卸车后摆放整齐,
三角托架安装要保持水平, 托架镀锌层为600g/m2
管箱连接到位
4、 横穿钢管
复合压力管的接续必须用专用的接续套管粘接接续, 横穿路面钢管两头必须伸入人手孔内壁

复合压力管上下不能有棱角尖硬石块

钢塑复合压力管套管
5、 施工单位、 监理单位必须有专人负责管道施工管理, 预埋、 敷设、 接续、 人手孔浇筑要求有监理人在现场旁站监理施工。
6、 检验要求: 管箱、 硅芯管现场送检报告、 产品生产许可证、 出厂检验报告
7、 移交: 管道和人手孔施工单位在机电进场后需办理现场试通检查工作(HDPE硅芯管通棒试验: 采用直径不小于硅芯管标称内径80%、 长度为100mm的木梭或硬橡胶棒放入始端, 用气吹法应顺利吹出对端), 如出现管道不通等问题, 其返工费用由具体施工管道单位承担, 合格后办理移交给机电单位。由路面单位、 路面监理、 机电监理和机电施工单位单位签字确认, 作为管道施工完成后能计量的依据。计量报表由驻地办报总监办熊伟峰副总监签字, 方能计量。
