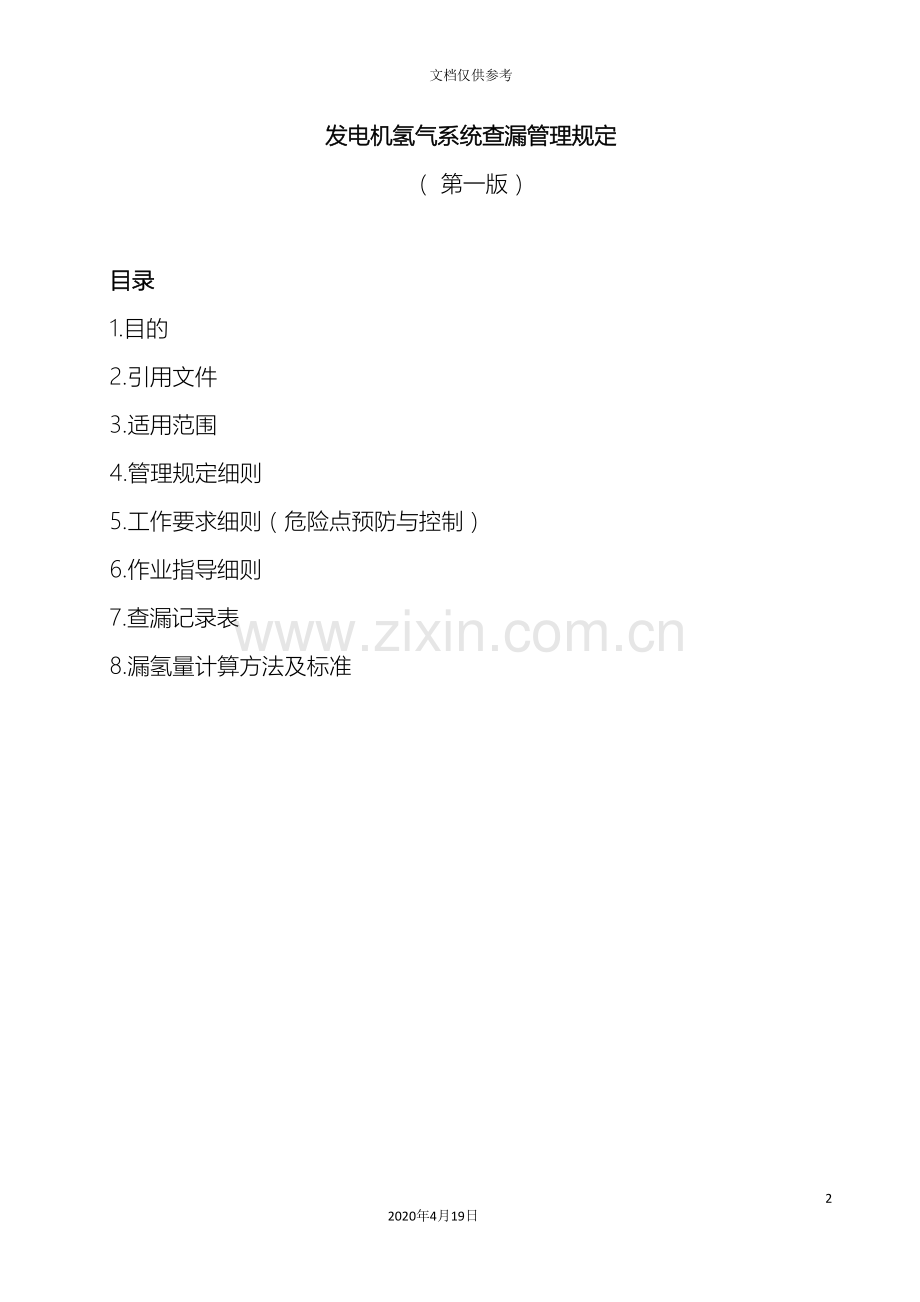

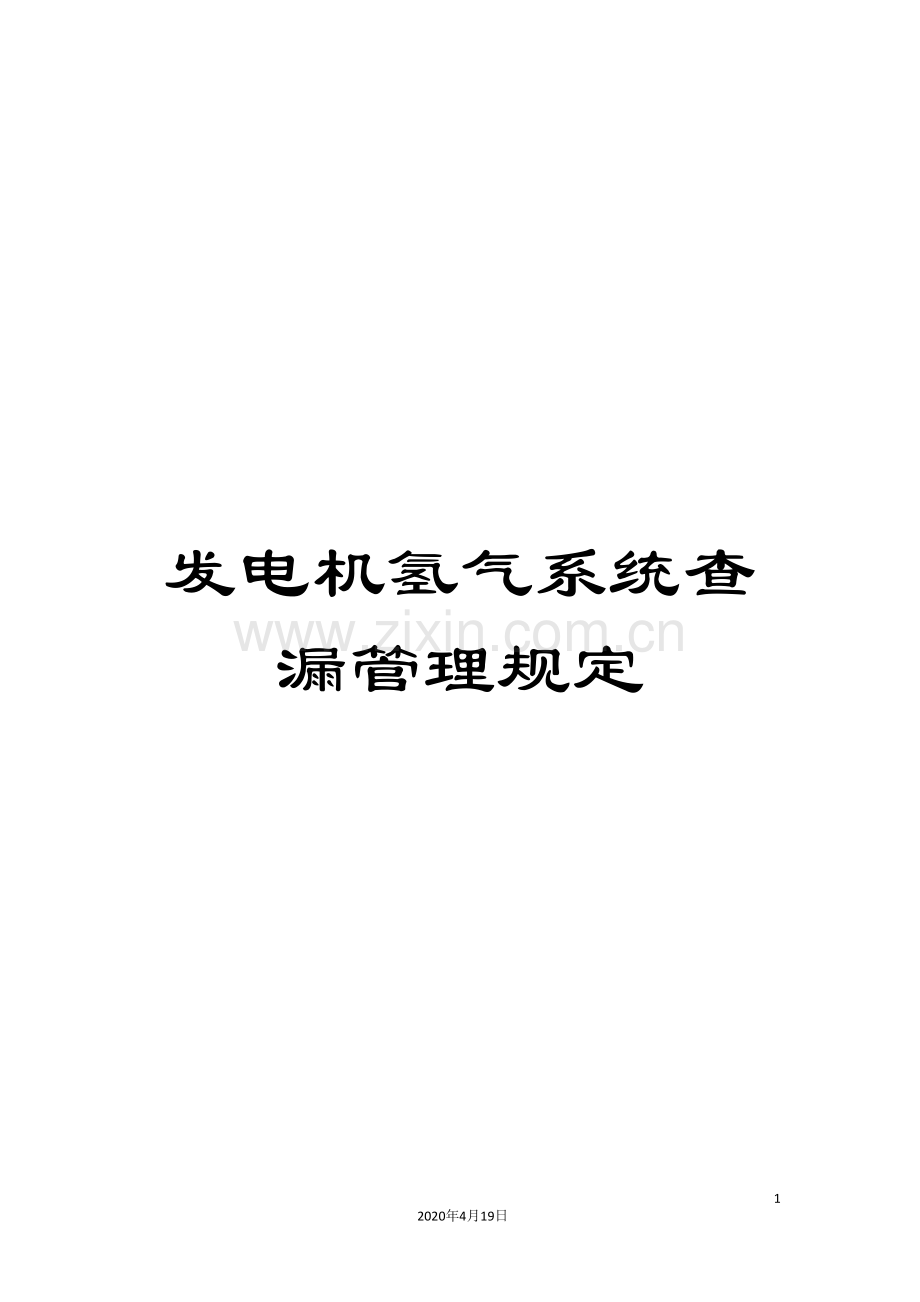

发电机氢气系统查漏管理规定102020年4月19日文档仅供参考发电机氢气系统查漏管理规定（ 第一版）目录1.目的2.引用文件3.适用范围4.管理规定细则5.工作要求细则（危险点预防与控制）6.作业指导细则7.查漏记录表8.漏氢量计算方法及标准1. 目的1、为经过有效的管理制度管理，促进员工能规范作业，保证安全生产，特制定本制度。2、避免发电机在运行过程中因系统漏氢引发爆炸事故。 3、及时发现发电机存在的内漏缺陷，保证安全运行。 4、保证发电机使用寿命。2. 引用文件1、汽轮发电机漏水、漏氢的检验2、汽轮发电机运行规程3. 适用范围电气、汽机及热工专业。4. 管理规定细则1）、发电机漏氢找漏由电气班负责协调，汽机班、热工班配合并具体实施。2）、各班需设查漏专责负责人。3）、各班技术人员负责技术监督和管理，电气班负责现场组织实施。4）、电气专工和汽机专工负责现场技术监督，并与电气点检和汽机点检负责人汇报并协调整体工作。5）、发电机漏氢量核实由电气班专责人计算（每一周计算一次），并确定是否超标。6）、电气班核实漏氢量大时，连续查找。5. 工作要求细则（危险点预防与控制）1）、在运行的发电机上找漏，必须保证人身和设备安全情况下进行。2）、发电机漏氢找漏工作负责人必须是有经验的、熟悉发电机和氢气管道结构的人、并经安规考试合格的人来承担。而且至少有两人以上工作。3）、发电机找漏工作人员必须熟悉发电机现场，并了解发电机检修规程和运行规程。4）、发电机找漏工作人员必须熟悉氢气气体的性质和氢气找漏的有关规定。5）、工作人员进入现场必须严禁烟火，发现现场附近有烟火的必须立即让其无条件停止并隔离。6）、工作人员必须穿联体工作服（防静电），穿绝缘鞋，带安全帽。不准带打火机、钥匙、小刀、手机等物品，手电的铁部位用绝缘带包起来，不准与现场铁器摩擦。7）、进入现场不准使用电动工具。8）、进入现场爬高工作必须系安全带，并遵守有关高空作业的规定。9）、不能用脚踩踏或用手搬动现场的油管、水管，测温电缆和继电保护、热工装置；发电机在线监测装置；各种水、油、氢气阀门；各种表计等。10）、现场须照明的，要用手电，不准私自接电源、更不能用明火照明。11）、现场通风不好的，要采取措施解决通风，但要符合现场规定。12）、现场须搭架子的，必须符合现场规定，运行机组必须经过值长和点检员同意。13）、运行机组用肥皂水找漏的，不能在有电气危险地方（主要指内漏氢和带电部分、转动部分、例如定子引出线套管或转子滑环引出线等）。能用肥皂水检漏的，注意水滴漏到电气带电设备上。14）、汽机有油采样的，须汽机点检和值长同意才可进行，不得私自进行。15）、氢气检漏仪必须是正规厂家并检验合格的产品。16）、现场有高温管道的，要带手套，或采取其它措施，避免高温烫伤。17）、手电和检漏仪必须有手带系在手腕上，避免滑落到电气设备里或其它地方。18）、有高压电地方必须保持足够距离（在1.5m以上），不能擅自行动，有专人监护。不能掀开有高压电地方盖板。不准触碰线路造成电源短路。19）、发现漏氢部位后，向点检汇报，运行中能够处理的，尽快处理。运行中不能处理的，做出相应隔离措施，设立隔离区，并挂警示牌。6. 作业指导细则（一）运行机组带为运行中禁止此方法测量序号查找漏点名称检漏标准解决措施危险点控制备注检漏仪肥皂水1发电机上大盖、螺丝、人孔门（汽、励）报警或有数字显示冒泡1运行中注密封胶2停机后换胶垫1注意高空坠落2严禁烟火3严禁踩坏水、油、氢管和表计、阀门、测温电缆等4避免高温管道烫伤外漏2发电机下大盖、螺丝报警或有数字显示冒泡1运行中注密封胶2停机后换胶垫1 注意高空坠落2严禁烟火3严禁踩坏水、油、氢管和表计、阀门、测温电缆等4避免高温管道烫伤外漏3发电机上、下大盖结合面及结合面螺丝（汽、励）报警或有数字显示冒泡1运行中注密封胶1 注意高空坠落2严禁烟火3严禁踩坏水、油、氢管和表计、阀门、测温电缆等4避免高温管道烫伤5不能误碰继电保护、热工装置；发发电机在线监测装置外漏4发电机冷却器顶部法兰与机壳结合面（四组）报警或有数字显示冒泡1紧螺栓2减负荷后换胶垫1注意高空坠落2严禁烟火5严禁踩坏水、油、氢管和表计、阀门、测温电缆等4避免高温管道烫伤外漏5发电机冷却器两侧堵板报警或有数字显示冒泡1紧螺栓2减负荷后换胶垫1 注意高空坠落2严禁烟火3严禁踩坏水、油、氢管和表计、阀门、测温电缆等4避免高温管道烫伤外漏6发电机母线室人孔门（1个）报警或有数字显示冒泡1紧螺丝2停机后换胶垫1 注意高空坠落2严禁烟火外漏7出线套管箱结合面与铜法兰之间灌装处报警或有数字显示1紧螺栓2停机后换胶垫3停机后注胶。1 注意高空坠落2严禁烟火3避免高温管道烫伤4 与高压电保持距离。（1.5M以上）外漏8出线套管上、下端与出线铜杆之间密封处停机后处理内漏9发电机测温线堵板（6个）报警或有数字显示1紧螺栓2 停机后换胶垫。1 注意高空坠落2严禁烟火3不能用脚踩踏测温电缆。外漏10发电机顶部观察孔报警或有数字显示冒泡1 紧螺栓2停机后换胶垫。1严禁烟火外漏11发电机底部观察孔报警或有数字显示冒泡1 紧螺栓2停机后换胶垫。1严禁烟火外漏12发电机肚底部氢气管道法兰报警或有数字显示冒泡1 紧螺栓2停机后换胶垫1严禁烟火外漏13发电机滑环与引出线之间1 停机处理1严禁烟火内漏14发电机定子线棒或引出绝缘水管漏水引发报警或有数字显示1停机后更换2停机后焊接。1在定冷水箱上气门上测取氢气检验或读取在线监测数据。2 内冷水压是否突然升高。内漏（汽机专业负责）15发电机冷却器铜管漏水引发报警或有数字显示1 停机后更换1冷却器水压是否突然升高2 检验冷却水是否含有氢气内漏（汽机专业负责）15发电机密封瓦内部漏氢1停机后更换密封瓦2停机后调整弹簧紧力3停机后研磨瓦面4调整油压等1 检验空测回油中含氢量。2 在密封油箱顶部加在线监测漏氢装置。内漏（汽机专业负责）16发电机氢气干燥器管道及表计报警或有数字显示冒泡1 紧螺栓2停机后换胶垫。1严禁烟火2严禁踩坏水、油、氢管和表计、阀门、测温电缆等3严禁误碰继电保护、热工装置；发电机在线监测装置；4禁止在此进行电气回路工作，防止起火外漏17发电机纯度仪，漏氢巡检装置报警或有数字显示冒泡1 紧螺栓2停机后换胶垫。1严禁踩坏水、油、氢管和表计、阀门、测温电缆等2避免高温管道烫伤外漏18绝缘过热装置报警或有数字显示冒泡1 紧螺栓2停机后换胶垫等。1严禁烟火外漏19液位监测管路、阀门报警或有数字显示冒泡1 紧螺栓2停机后更换阀门1严禁踩坏水、油、氢管，阀门2避免高温管道烫伤外漏20补、排氢管路报警或有数字显示冒泡1 紧螺栓2停机后更换阀门1严禁踩坏水、油、氢管，阀门2避免高温管道烫伤外漏（二）停用机组1）、停机后不排氢 （1） 提高氢气压力，用检漏仪和肥皂水进行。（2） 原有高压电不能捡漏地方现能够进行检漏。例如发电机出线处。（3） 原来不能用肥皂水检测的地方，现在能够检测了。2）、停机后排氢充入空气或氟里昂气体后。（1） 用卤素检测仪或氟里昂检测仪和肥皂水进行。（2） 24小时漏气量试验作为总指标进行考察7. 查漏记录表序号查找漏点名称测量结果测量人/测量时间备注1发电机上、下大盖、螺丝、结合面、人孔门（汽）电气专业负责2发电机上、下大盖、螺丝、结合面、人孔门（励）电气专业负责3电气专业负责4发电机冷却器顶部法兰与机壳结合面（四组）电气专业负责5发电机冷却器两侧堵板电气专业负责6发电机母线室人孔门（1个）电气专业负责7出线套管箱结合面与铜法兰之间灌装处电气专业负责9出线套管上、下端与出线铜杆之间密封处（停机后检查）电气专业负责10发电机测温线堵板（6个）电气专业负责11发电机顶部观察孔电气专业负责12发电机底部观察孔电气专业负责13发电机肚底部氢气管道法兰电气专业负责14发电机滑环与引出线之间电气专业负责15发电机定子线棒或引出绝缘水管漏水引发汽机专业负责16发电机冷却器铜管漏水引发汽机专业负责17发电机密封瓦内部漏氢汽机专业负责18发电机氢气干燥管道及表计电气专业负责19补氢管路及阀门电气专业负责20排氢管路及阀门电气专业负责21液位监视及管路、阀门电气专业负责22漏氢巡检装置及管路电气专业负责23绝缘过热装置及管路、阀门电气专业负责24发电机纯度仪、湿度仪 热工专业负责8. 漏氢量计算方法及标准计算气体泄漏量初压力（KPa）初大气压力（KPa）初温度（）终压力（KPa）终大气压（KPa）终温度（）漏氢量（m3）是否合格漏氢量计算公式：L=V*（P1+B1）/（273+T1）-（P2+B2）/（273+T2）*288/100*24/t L11m3/d合格其中：1）、P1，B1，T1：开始试验时发电机膛内压力（KPa）和大气压的气体压力（KPa）、定子膛内平均温度（）2）、P2，B2，T2：结束试验时发电机膛内压力（KPa）和大气压的气体压力（KPa）、定子膛内平均温度（）3）、V：发电机定子膛内体积（110m3）4）、t：试验时间（24小时）5）、L：泄漏量（m3）
