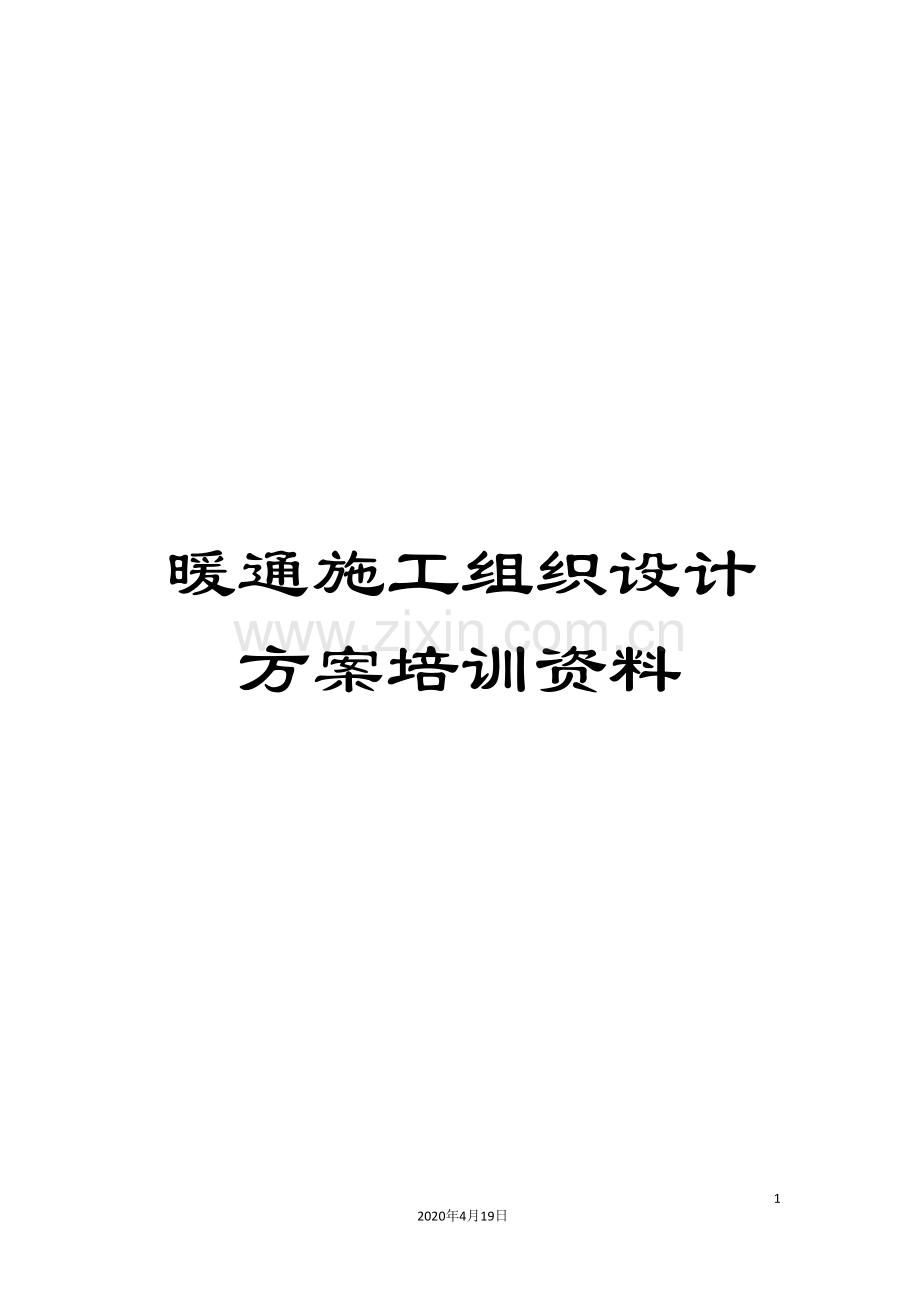

暖通施工组织设计方案培训资料.doc

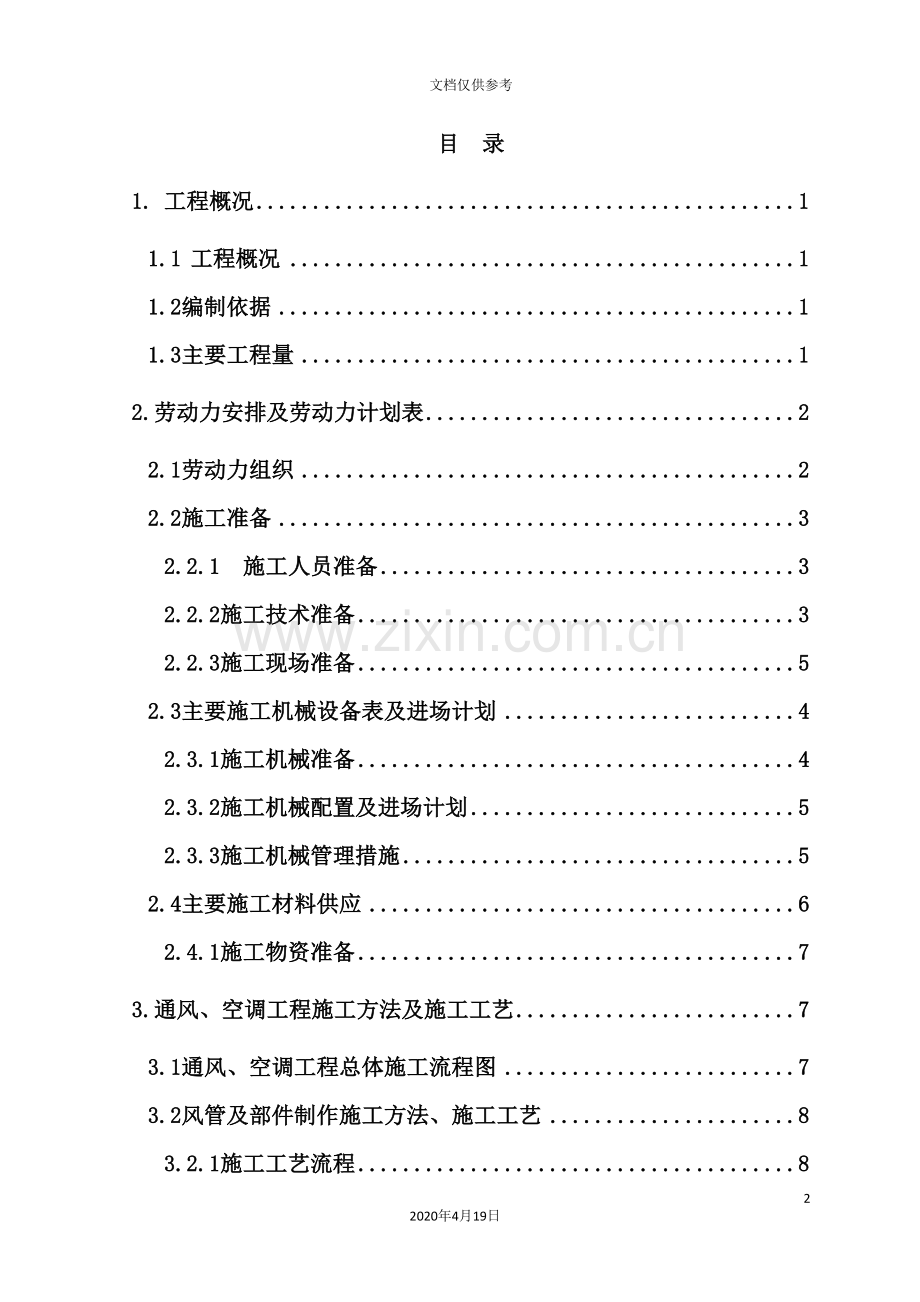

暖通施工组织设计方案培训资料142020年4月19日文档仅供参考目 录1.工程概况11.1 工程概况11.2编制依据11.3主要工程量12.劳动力安排及劳动力计划表22.1劳动力组织22.2施工准备32.2.1 施工人员准备32.2.2施工技术准备32.2.3施工现场准备52.3主要施工机械设备表及进场计划42.3.1施工机械准备42.3.2施工机械配置及进场计划52.3.3施工机械管理措施52.4主要施工材料供应62.4.1施工物资准备73.通风、空调工程施工方法及施工工艺73.1通风、空调工程总体施工流程图73.2风管及部件制作施工方法、施工工艺83.2.1施工工艺流程83.2.2操作工艺83.2.3风管系统安装133.3通风与空调设备安装173.3.1设备安装施工工艺流程图173.3.2操作工艺17 3.4机室内机安装233.5通风空调系统的调试和验收254空调水系统安装264. 1 工艺流程图264. 2空调水系统施工操作要点275.系统调试315.1系统调试流程图315.2 操作工艺316. 质量保证措施356.1 分项工程质量控制程序356.2质量保证措施366.2.1过程控制有效制度366.2.2做好超前技术准备工作386.2.3建立健全监控机制386.2.4加强施工队伍的管理,确保操作质量。386.2.5严把材料关,防止劣质材料进场。396.2.6严格工序管理396.2.7加强成品保护,确保工程免受人为损失。396.3主要分部分项工程质量控制措施396.4成品保护措施397.安全保证措施408.工作危险分析记录表(JSA).46暖通工程施工方案1.工程概况1.1 工程概况陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目60万吨/年甲醇深加工装置位于陕西省延安市富县茶坊镇,烯烃分离单元安装工程由陕西省石油化工建设工程质量监督站进行质量监督,由陕西诚信建设监理有限责任公司监理,中石化洛阳工程有限公司EPC施工总承包,由山东胜越工程建设有限公司施工。本方案为延安煤油气资源综合利用项目60万吨/年甲醇深加工装置机柜间单元采暖通风施工方案,主要适用于通风工程、空调工程。1.2编制依据（1） HG/T20698- （2） GB50738- （3） GB50243- （4） JGJ46- （5） SH/T3503- （6） SH/T3543- （7） GB0484- （8） 采暖通风专业设计施工蓝图（9） 风机、空调机设备相关随机资料1.2主要工程量 暖通工程主要工程量表 序号项 目单位工程量备注1离心管道式风机台2排风工程2柜式离心风机台1排风工程3排烟防火阀个1排风工程4板式排烟口个4排风工程5抗爆阀(排风)个3排风工程6单层百叶回风口个2排风工程7风冷恒温恒湿型空调机台(室内)4空调风工程8风冷恒温恒湿型空调机台(室外)12空调风工程9柜式新风净化机组台4空调风工程10电动密闭阀个2空调风工程11抗爆阀个2空调风工程12防火调节阀个9空调风工程13涡旋传动对开多叶调节阀个4空调风工程14手动对开多叶调节阀个13空调风工程15钢制蝶阀个1空调风工程16双层百叶送风口个34空调风工程17单层百叶回风风口个25空调风工程18消声回风箱个2空调风工程19消声送风箱个2空调风工程20镀锌薄钢板=1mm30排风工程21镀锌薄钢板=0.75mm170排风工程22硅酸钛金防火布2排风工程23耐高温玻璃纤维复合铝箔2排风工程24玻璃棉毡外覆特强防潮防腐贴面170排风工程25镀锌薄钢板=1mm500空调风工程26镀锌薄钢板=0.75mm1000空调风工程27硅酸钛金防火布5空调风工程28自熄型柔性泡沫橡塑棉保温板1290空调风工程2.劳动力安排及劳动力计划表2.1劳动力组织为了确保本工程施工总进度计划目标的实现,达到保障施工进度和劳动力投入需要的目的,劳动力的投入按阶段配备,安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排,随着土建的进度和工作量的增减及时调整劳动力的配备,做到绝不影响土建的工期。 劳动力投入计划表 工种级别按工程施工阶段投入劳动力情况基础主体粗装修精装修调试验收维保钣金工2102111通风工222111调试工111电工11111起重工1111焊工1111合计07157436 施工进度计划 名称5.1-5.55.6-5.255.26-6.106.11-6.25材料入场检验风管制作风管安装风机安装试验保温 2.2施工准备2.2.1 施工人员准备所有进入现场安装工程施工的管理人员和工人均要进行进场教育,提高每个员工的纪律性、责任心、团队精神和应急响应能力。1)管理人员的选用:管理人员均是从事过大型工程施工管理的各专业技术人员组成,具有较高的素质和管理水平。所有项目管理人员的持证上岗率达100%。2)操作人员的选用:1、现场特殊工种的操作人员全部选用具有丰富施工经验的本单位在册职工及专业班组;从事工程项目劳务的作业层人员为我单位自己的技术施工操作人员,便于管理和控制。从而确保现场操作质量,并经过对在施人员的各种培训,提高全体施工人员的质量意识和安全生产的责任感。2、进场人员入场前,特殊作业人员要报验相应的资格证书。经过入场三级教育并考试合格,取得入场证。2.2.2施工技术准备1)在本工程的全过程施工中,我单位将充分发挥在施工技术上的优势,本着技术先行的原则,在施工前就针对技术上的一切问题做好充分的准备,进场后立即进行施工准备工作。2)施工前要做好图纸的会审工作,做好班组施工前的技术交底;3)按照尺寸、规格选用合适制作工艺编制工艺卡;3)根据土建提供的标高为施工过程中的测量控制创造条件。4)确定关键、特殊工序及质量控制点,制定相应的技术保证措施及质量和安全生产保证计划,及时做好对于施工班组的逐级交底,以确保在施工中得以切实贯彻实施。2.2.3施工现场准备施工现场准备工作包括以下一些内容:1)根据现场条件和本施工方案马上进场完成临设搭建,场内施工临时道路铺设和施工用临水、临电设施。2)施工现场加工区,仓库等设施的布置,根据总承包的统一安排实施。3)有计划地组织机械及材料的进场,按总承包要求堆放于指定地点。2.3主要施工机械设备表及进场计划2.3.1施工机械准备1)根据本工程总体施工部署并结合各分部分项施工顺序,拟定施工机械出场计划,按计划要求安排精良的机械设备进场,进行保养和调试。2)对于小型施工机械设备,则根据工程各施工阶段施工进度实际需要进行经济、合理地配置,有计划组织进场。3)所有机械设备进场后均事先规划适当的位置停放,小型设备则在库房内集中储蓄备用。 2.3.2施工机械配置及进场计划施工机械设备表序号型 号单位数量计划入场时间1剪板机 Q11-4X 台1 .05.052单平咬口机 YZD-12台1 .05.053联合角咬口机 YZD-12台1 .05.054弯头联合咬口机 YWL-12台1 .05.055插条机 YZD-10台2 .05.056法兰弯曲机 台2 .05.057卷板机台1 .05.058手动折方机 WS-2* 台1 .05.059液压铆钉机 台2 .05.0510手动拉铆枪把5 .05.0511无齿锯 SMTJ3G-400台5 .05.0512交流电焊机 300A台4 .05.0513交流电焊机 500A台5 .05.0514电剪 JJL-2把5 .05.0515台钻 SMTZQ4116 16mm台2 .05.0516手电钻 108A把5 .05.0517砂轮机台2 .05.0518电锤把5 .05.0519气泵及喷枪套1 .05.0520气割工具套2 .05.0521套丝机DN15-100台3 .05.0522角向磨光机 STMS-180把2 .05.0523手动试压泵台2 .05.0524电动试压泵 DSY-50台1 .05.0525手拉葫芦 HS1套4 .05.05通风空调工程调试仪表、器具计划如下:通风空调工程调试仪表、器具表序号设备名称型号单位数量计划入场时间1风速风温风压湿度测试仪6631P台2 .06.152叶轮式风速仪30m/s个1 .06.153记忆式转速表/个1 .06.154触点温度计/只2 .06.155声级计/只1 .06.156压力表Y-100016kg/cm2块10 .06.157钳型电流表/台1 .06.158游标卡尺 (数显)0-150mm个1 .06.159盒尺2m、5m个10 .06.1510水平尺L=600mm把4 .06.152.3.3施工机械管理措施1)施工机械在进场前,必须按照要求机具进场报验,经检查合格,贴上合格标签。2)物资供应部全面负责现场机械设备的检查维护、保养、管理。3)所有进场设备建立设备台帐,专人保管。进行设备日常的安全检查和维护保养工作。对设备进行盘点,了解现场使用设备的完好情况,不能因机具问题而影响施工进度。4)机具管理员负责编制进场机械设备的安全操作规程,做好设备操作的技术交底工作,保证安全操作和正常使用。5)设备的管理和操作中,机修人员均要有与其相适应的技术能力。严格遵守机械设备安全操作规程,尽量做到定人定机定岗。6)操作人员必须对机械设备进行日常保养,保养的基本内容为”十字操作法”:清洁、润滑、紧固、调整、防腐,保证设备性能正常。7)工程技术部每周对机械设备进行检查,公司设备动力处每月组织一次设备检查,并将检查记录整理建档,以备核查。2.4主要施工材料供应2.4.1施工物资准备1)施工用的常规物资,如搭建临时的用料、临时办公桌、办公椅,各类施工工具,测量定位仪器等,均提前十天进场,并合理分类堆放,派专人看护。2)施工用安装材料视施工阶段进展计划材料进场时间,并均保证提前进场。3)对于构成工程实体的安装材料将编制详细的物资需求计划,物资储备、申请、订货计划,采购加工计划,这些计划必须附以确切的数量清单,且经过建设单位及监理工程师的审核、确认。3.通风、空调工程施工方法及施工工艺3.1通风、空调工程总体施工流程图 分项工程施工 材料设备准备 开工准备 审图编制方案 施工预算编制 施工现场准备 施工机具准备风管及部件制作通风空调设备安装 竣工验收 风管系统安装 系统调试 空调水系统安装通风、空调工程总体施工流程图3.2风管及部件制作施工方法、施工工艺本工程风管加工量大,因此风管及其部件采用预制场集中加工,再运至安装现场进行安装,加工场的设置数量据各区域划分的流水段确定。风道预制作业按法兰和风管两条制作线组织平行流水作业,即在加工场安排对风管加工技术精通的技术工人,专门从事风管的加工制作,施工员对加工人员进行制作交底,风管加工工人按要求制作风管并检验直到合格,并对已做好符合要求的风管标识进行保存。3.2.1施工工艺流程风管及部件制作工艺流程图施工准备咬口制作剪 切风管展开下料倒 角风管折方压口成型法兰下料组 对焊 接打眼冲孔铆 法 兰翻 边检验、试验运 输 风管及部件制作工艺流程图3.2.2操作工艺 风管尺寸、管材规格及连接方式核定根据设计要求、图纸会审纪要,结合现场实测数据绘制风管加工草图,并标明钢板规格、连接方式以及系统风量、风压测定孔的位置。风管板材厚度规格及连接方式风管直径(长边长)D(b)钢板厚度(mm)连接方式送排风管排烟风管D(b)3200.50.8插接320D(b)4500.60.8插接450D(b)6500.60.8插接650D(b)10000.80.8法兰1000D(b)125011.2法兰1250D(b) 1.01.2法兰 D(b)40001.21.2法兰 风管制作制作金属风管时,板材的拼接咬口和圆形风管的闭合咬口采用单咬口,矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口;圆形弯管的组合可采用立咬口。加工管段的长度宜为1.84m。允许偏差D(b)300时为-10mm,D(b)300时为-20mm,平面度为2mm。咬口形式见下图: 图3-5-13-1-2-1 咬口形式示意图 风管的加固 矩形风管边长大于或等于600mm 和保温风管边长大于或等于800mm,其管段长度在1200mm 以上时均应采取加固措施。 金属风管加固方法:风管一般可采用楞筋、立筋、角钢、扁钢、加固筋和管内支撑等形式,风管加固形式见下图。 风管加固形式 法兰加工。 法兰用料选择,应满足下表要求。法兰用料规格(mm) 钢制法兰不锈钢和铝制圆形、矩形法兰圆法兰(D)规格方法兰(长边b)规格法兰规格不锈钢铝140-204b630L253D或Lmax280-254-306L304140D280-254630b1250L304 D或Lmax 320560-304-358L354280D500L2531250b2500L404D或Lmax6301000-356-4010L404500D1250L3042500b4000L505D或Lmax1120 -408-4012125030mm,用拉铆钉或自攻螺钉固定两节风管连接位置,在接口缝内或外沿涂抹密封胶,完成风管段的连接。这种连接形式仅用在断面较小的圆形风管上(低压风管,直径700mm)。B、插条连接:(采用 C形插条连接)风管C形插条连接示意图利用C形插条插入端头翻边180的两风管连接部位,将风管扣咬达到连接的目的,其中插条插入风管两对边和风管接口相等,另两对边各长50mm左右,使这两长边每头翻压90,盖压在另一插条端头上,完成矩形风管的四个角定位,并用密封胶将接缝处堵严。 风管制作完成后,进行强度和严密性试验,对其工艺性能进行检测或验证。 风管的强度应能满足在1.5倍工作压力下接缝处无开裂。 风管严密程度检测:采用漏光法进行检测,用一定强度的安全光源沿着被检测接口部位与接缝作缓慢移动,在另一侧进行观察,作好记录,对发现的条缝形漏光作密封处理;低压系统风管以每10m接缝,漏光点不大于2处,且100m接缝平均不大于16处为合格;中压系统风管每l0m接缝,漏光点不大于1处,且l00m接缝平均不大于8处为合格。风机调节阀整流栅孔板软管倾斜式微压计被测风管 系统漏风量测试:整体或分段进行测试,测试时,封闭被测系统的所有开口,当漏风量超过设计和验收规范要求时,可用听、摸、观察、水或烟检漏,查出漏风部位,作好标记,修补完后,重新测试,直至合格。试验装置见下图。 试验装置3.2.3风管系统安装3.2.3.1工艺流程图确定标高风管检查验收风管排列制作支吊架支吊架安装风管组对保温吊装就位中间验收 风管系统安装工艺流程图3.2.3.2操作工艺 风管支、吊架的制作及安装 风管支、吊架标高及形式的确定:本工程主要选用吊架,用8 的吊杆螺丝加膨胀螺栓固定在楼板或梁上,可紧随土建装修交叉作业。 风管的吊架间距要求:风管水平安装时,当最大边长B400mm 时,吊架的间距不超过4m;当最大边长B400mm 时,吊架的间距不超过3m。 吊架制作及安装要求:吊杆螺丝采用镀锌丝杆(通长),横担、斜撑采用角钢制作。吊架安装时应避开测量口、调节阀及防火阀的操作手柄等,防火阀、电动风阀等部件安装处必须单独设置支吊架,风管吊架见下图。 风管吊架图注:1、M880膨胀螺栓;2、L505角钢;3、8圆钢;4、L404角钢; 5、 角钢上面拧一锁紧帽下加垫片和螺帽; 吊架安装质量标准:A、靠墙或柱安装的水平风管用悬臂支架,不靠墙、柱的水平风管用托底吊架。矩形风管立面与吊杆的间隙不大于150mm,吊杆距风管末端不大于1000mm。B、减震支吊架依设计选用的标准图按要求设置弹簧减震器,安装应牢固,不偏斜,使每个弹簧减震器受力均匀,且相邻减震支、吊架底线保持同一平面。C、保温风管的支吊架装置宜放在保温层外部,风管不得与支吊托架直接接触,应垫上坚固的隔热防腐材料,其保温厚度与保温层相同,防止产生”冷桥”。 风管的组对:将成品或预制好的风管运至安装地点,结合实际情况进行检查、复核,按编号进行排列,风管系统的各部分尺寸和角度确认准确无误后,开始风管组对工作。 风管吊装 吊装准备:A、应先按设计及装修图纸确定风管安装标高,划出风管安装中心线和风管吊架安装线。B、对风管支、吊架,吊装机具,选用吊装机具的支、吊点,是否正确、牢固进行检查,起吊前要仔细检查,把杆、滑轮、绳索等是否固定。 吊装顺序:首先须根据现场具体情况在梁柱上选择两个可靠的吊点,然后挂好倒链或滑轮;接下来起吊时,当风管离地200300mm时停止起吊,仔细检查倒链或滑轮受力点和捆绑风管的绳索、绳扣是否牢靠,风管的重心是否正确,确认后再次起吊;待风管就位支吊架后,将所有托盘和吊杆连接好,确认稳固后,才可解除绳扣。 风管吊装图 风管安装实例图 风管安装实例图 风口安装 风口与风管的连接应严密、牢固,与装饰面相紧贴,安装要求横平、竖直、严密、牢固,表面平整。成排风口要求统一整齐,间距一致,标高相同。 球形旋转风口连接应牢固,球型旋转头要灵活,不得空阔晃动。 风阀安装前先检查框架结构是否牢固,调节、制动、定位等装置是否准确灵活,风阀安装时,应使阀件的操纵装置便于人工操作,其安装方向应与阀体外壳标注的方向一致,安装完的风阀,应在阀体外壳上有明显和准确的开启方向、开启程度的标志。 风管保温 材料要求:保温板材质、密度、规格与厚度应符合设计要求,粘结剂的性能应符合使用温度和环境卫生的要求,并与绝热材料相匹配。 质量标准:A、粘接材料宜均匀地涂在风管、部件或设备的外表面上,绝热材料与风管、部件及设备表面应紧密贴合,无空隙。B、绝热层纵、横向的接缝应错开,绝热层的拼缝处,应用粘胶带封严。C、在风管过墙、楼板时,要做防护套管,在套管缝隙要填实保温棉。 法兰部位保温做法如下图: 风管法兰部位保温示意图3.3通风与空调设备安装3.3.1设备安装施工工艺流程图基础复验设备进场设备基准线及标高定位开箱检查设备就位安装设备找正调平、固定设备配管、配电单机调试设备安装施工工艺流程图3.3.2操作工艺 设备安装前检查 设备要求:所有设备到现场必须进行开箱检查,根据供货合同和设备装箱单清点数量,根据施工图纸,核对设备的名称、型号、机型,电机传动连接方式以及外表的完整性,确认随机的产品质量证明、技术文件是否齐全有效等。 作业条件:设备基础,地面工程(不含面层),内墙抹灰工程已完工,其它专业不影响设备安装,其基础砼强度不低于设计强度的75%,且位置满足设计要求,各项施工准备就绪。 整体式空调机安装 整体式空调机组安装前,应认真熟悉图纸、设备说明书及有关技术文件。 机组的进出口上均安装WK防排烟风机专用高温防火软接,进出水管处均安装可屈挠橡胶管接头。机组安装时,吊装式安装时应保证机组安装平稳,减震吊架座牢固可靠,以减少机组运转时的振动,吊装方法见下图;坐地式空调机组下面均垫200200的防腐垫木和SD橡胶减振垫,机组安装的坐标位置应正确,并对机组找平找正。 吊装式空调机组安装图 空调设备在水平运输和垂直运输之前尽可能不要开箱并保留好底座,现场水平运输采用滚杠、跳板组合运输,室外垂直运输采用门式提升架,机房内采用滑轮、倒链进行吊装和运输。 机组的电气装置及自动调节仪表的接线,应参照电气、自控平面敷设电线管、穿线,并参照设备技术文件接线。 通风机安装 风机设备安装就位前,按设计图纸并依据建筑物的轴线、边界线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物和地脚螺栓预留孔内的杂物清除干净。 整体安装的风机,搬运和吊装的绳索不得捆缚在转子、机壳或轴承盖的吊环上。 整体安装风机吊装时直接放置在基础上,用垫铁找平找正,垫铁一般应放在地脚螺栓两侧,斜垫铁必须成对使用。设备安装好后同一组垫铁应点焊在一起,以免受力时松动。 风机安装在无减振器支架上,应垫上45mm 厚的橡胶板,找平正后固定牢。 风机安装在有减振器的机座上时,地面要平整,各组减震器承受的荷载压缩量应均匀,不偏心,安装后采取保护措施,防止损坏。 通风机的机轴必须保持水平度,风机与电动机用联轴节连接时,两轴中心线应在同一直线上。 风机与电动机的传动装置外露部分应安装防护罩,风机的吸入口或吸入管直通大气时,应加装保护网或其它安全装置。 通风机出口的接出风管应顺叶轮旋转方向接出弯管。在现场条件允许的情况下,应保证出口至弯管的直段距离大于或等于风口出口长边尺寸l.52.5 倍。如果受现场条件限制达不到要求,应在弯管内设导流叶片弥补。 风机试运转:经过全面检查手动盘车,供应电源顺序正确后方可送电试运转,运转前必须加上适度的润滑油,并检查各项安全措施,叶轮旋转方向必须正确,在额定转速下试运转时间不得少于2h。运转后,再检查风机减振基础有无移位和损坏现象,做好记录。 分体式空调机组安装分体式空调机组由室内机、室外机、制冷循环系统连接管和电气控制系统连接线等几部分组成,具有对空气进行加热、冷却、加湿、除湿、净化等多种功能,是一种能独立构成完整空调系统的单元式机组。 安装工艺流程图 打墙孔室外机安装连接管线连接电源线室内机安装排除空气检查泄露管线保温连接控制线室内机安装 分体式空调机组安装工艺流程图 电气控制系统线路的连接电气控制系统线路包括电源线路和控制线路。连接线路时,应在详细了解室内外机组的电气控制导线及电源接线位置后,根据接线图一一对应、分色进行连接,严防漏接和错接。 室内机组的安装A、壁挂式室内机组固定位置应选择在室内对流效果好之处,机组高度一般应在2m 左右。B、落地式室内机可直接安装在地面上,也能够安装在支架上。机组左右侧距墙面应大于100mm,上侧距顶棚应大于350mm。C、立柜式室内机组重心高,稳定性差,机组与墙壁和地板均要固定。D、吊顶式室内机组可紧贴房间顶棚安装,机组的前、后、左、右侧距建筑物均不得小于200mm,以利于形成均匀的循环气流。 室外机组的安装A、室外机组应安装在空调房间的外墙外。对于制冷工况而言,墙的朝向根据设计。B、室外机组安装在不同朝向的外墙时,机组风扇的出风方向以避免冷凝器出风与自然风对撞为原则。C、室外机组的左右两侧距建筑物应大于100mm,背侧(机组风扇进风侧)距建筑物应大于200mm。 制冷循环系统联接管的安装A、管路的分布形式分体式空调机组的管路布置应以满足室内机中的冷冻机油能返回压缩机和保证压缩机不出现液击冲缸为主要原则。B、管路长度改变后的处理一般情况下,管路是由厂家按标准长度设计的,机组的制冷数量也是与之相适应的。如果受现场安装位置的影响,管路实际安装长度与标准长度不符。实际长度超过标准长度并达到10m 以上时,每超过标准长度1m 应相应地增加制冷剂的数量可参考下表。制冷剂数量增加 液管直径(mm)需增加制冷剂的数量(g/m)639109525C、 管路的排气管路安装完毕后,应排除其中的空气并检查严密性,合格后方可打开与机组连接的阀门充注制冷剂或直接投入运行。D、 制冷剂的充灌充灌制冷剂数量必须准确,其偏差应在5%以内。 空调机组的试运转开机前应仔细检查电气控制系统电路接线是否正确无误;开机后,要逐项检查通风、制冷或制热的转换是否正常,标准是制冷工况下室内机进出口风温差应大于8,制热工况下应大于15,室内机外壳无结露现象。改变工况时,冷热切换必须间隔5分钟以上。风冷螺杆式热泵机组安装1.开箱检查应由业主、监理、供应商等四方代表共同参与开箱验收,将验收实际情况填入检查记录表,参与人员现场会签盖章、存档。步骤如下:进货严格对照图纸及设备表中所提供的型号、数量、核对每一台机组应有的制造铭牌、型号、性能参数、生产厂家和日期、编号,并查验随机资料(如合格证,安装使用说明书、保修信用卡等)。根据装箱清单及有关图纸、说明书查看外形有无损伤、缺陷,核查进、出口方位和尺寸是否符合要求。清点散装的零部件、配件和备件,并将整机上易丢失、损坏的零部件拆卸涂上油脂进行包装、编号,按质量控制程序,一并入库妥善保管、条件具备时再进行安装。2.基础验收分外形尺寸和土建质量检查两部分,基础外形尺寸应根据设计图纸,产品样本和水泵实物进行全面核对,检查项目和允许偏差详见施工规范之规定,基座质量,混凝土强度一般要求C20以上,外观不许有露筋、蜂窝等现象。3.设备运输时,要求依据现场具体条件和情况,制定具体详实可行的设备吊装运输方案,并经监理和业主认可后,方可实施。4.设备安装具体内容如下:在基础上放出安装基准线(纵横中心线或边缘线),弹出标高线,将基础表面的油污、泥土杂物或地脚螺栓预留孔内杂物清除干净,在置放减震垫的位置凿成麻面。正确铺上隔振垫或安装氯丁二烯橡胶减振垫。整体机组吊装置于基础上,用垫铁找正找平,每组垫铁不超过3块,斜垫铁成对使用,找正找平后进行点焊,以避免受力松动。管道应设支、吊架进行支撑,机组设备不承受管道管件重量。管道连接应严格履行工业管道工程施工及验收规范等国家标准的规定进行安装。机组进出口采用软接头连接。 冷冻(冷却)水泵安装本工程选用的水泵为整体出厂整体安装,其规格、型号、技术参数应符合设计要求和产品性能指标。 水泵安装前应符合下列要求:A、基础的尺寸、位置、标高和地脚螺栓位置应符合设计及设备要求;B、设备完整、无损坏和锈蚀现象,管口保护物完好;盘车灵活,无擦壳声音;C、地脚螺栓(或底座垫板)处打麻面,要求尽可能平整。地脚螺栓的垂直度偏差应小于1%。 做好上述准备工作后,按如下次序进行安装:A、要求纵向误差11000;B、设备就位,其纵横中心线及标高允许偏差为10mm;C、用液压千斤顶将设备顶至一定的高度;D、安装橡胶减振垫及槽钢底座;E、将设备放置于槽钢底座上;F、精调设备安装水平度和垂直度:用加减薄钢片的方法进行调整,薄钢片每组不超
