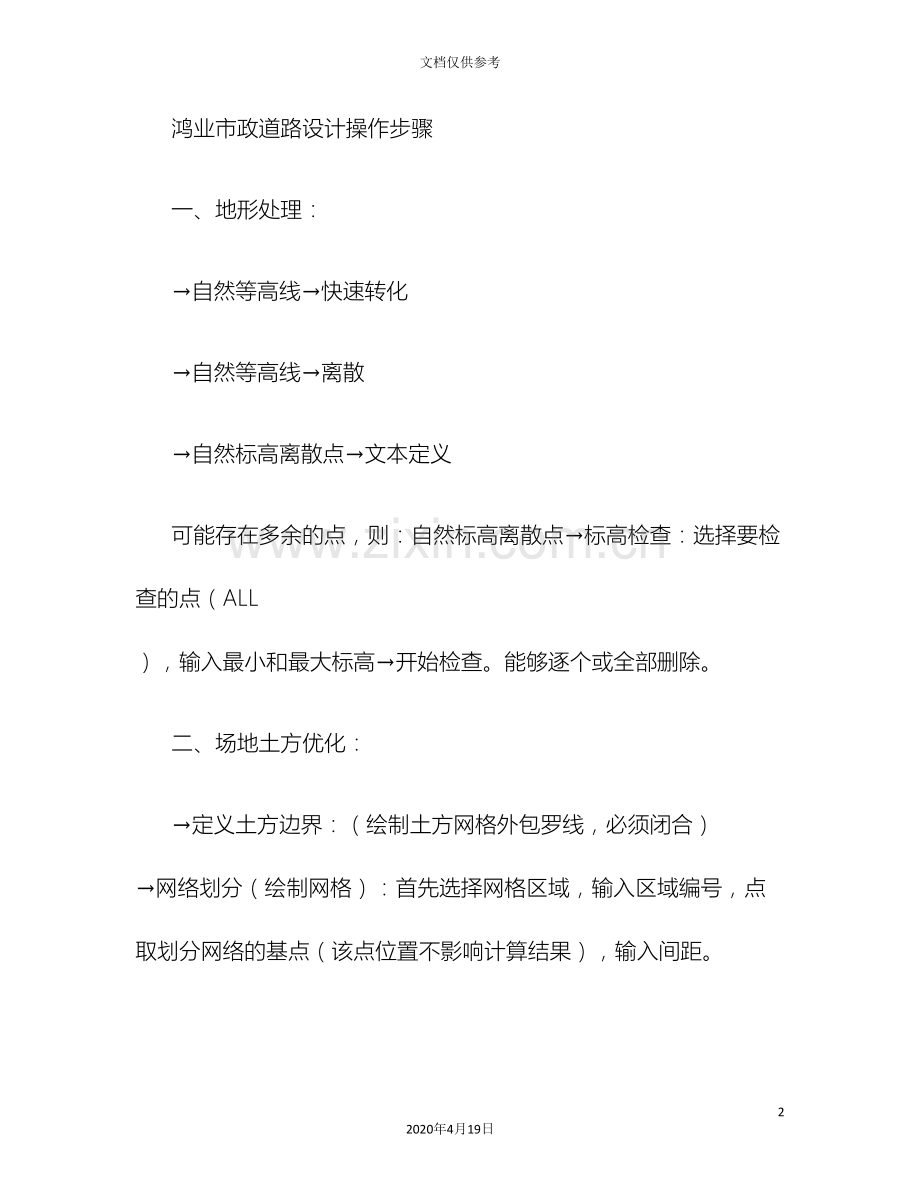

初学者鸿业市政道路设计操作步骤精82020年4月19日文档仅供参考鸿业市政道路设计操作步骤一、地形处理：自然等高线快速转化自然等高线离散自然标高离散点文本定义可能存在多余的点，则：自然标高离散点标高检查：选择要检查的点（ALL ），输入最小和最大标高开始检查。能够逐个或全部删除。二、场地土方优化：定义土方边界：（绘制土方网格外包罗线，必须闭合） 网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。网格处理：（处理完方可计算，同时形成一系列的资料点） 角点标高（用以定义各网格交叉点的自然标高及设计地面标高）标高定义方式：由离散点计算选点框选土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）土方标高：框选边坡计算：输入填挖方边坡坡度，框选土方区域的边界。（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）三、平面设计：先绘制好倒线（定线），再进行平曲线设计 导线法线型设计基本型缓和曲线设计。步骤：1 动态设计缓和段：LS 控制方式：R+LSR；2 基本参数输入转角半径R ，缓和曲线长LS桩号定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）线转道路：（选择需要转化的中心线，板块类型，输入道路名称）纵断：地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！横断：地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件工具：图层控制关闭选中的超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。）单弯道设置计算。计算后生成加宽文件，超高文件，超高图文件。平面规范检查（平面线型是否满足规范要求）从图面查看结果道路绘制（选中交叉处理，绘制道路）标注：平曲线参数标注道宽自动标注渠化：右转车道港湾停靠站工具：图层控制所有图层打开平面：自动截图生成截图桩号截图四、道路纵断设计纵断：纵断面设计，选择纵断设计前提数据文件应用绘制草图关联参考点或固定坡度或固定坡长还有自由拉破点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）绘制。纵断表头定制（修改和定制表头）纵断技术指标统计纵断综合数据定义（可输入桥涵等构造物信息，在交叉口范围中，可输入需要进行竖向设计的交叉口的桩号和范围，有提示信息纵断规范检查五、道路横断面设计：边坡参数定义选择需要的边坡组件（增加or 删除），路肩，边沟，挡土墙，护坡道等。保存文件！挡土墙立面设计选择挡土墙前提数据绘制草图布设挡墙保存结果平立面出图设置伸缩缝（保存文件）平立面绘制横断面计算绘图计算横断出图设置，可设置出图各项参数，如标注样式和边坡坡度等。示坡线（框选）横断布置图绘制横断构造图绘制横断结构图绘制各种表格绘制：1 土方计算表 2边坡面积表 3 护坡工程量表 4路基设计表六、道路平交口设计：构造边界线路脊线定义基本参数输入（名称，中心控制点高程，板块长和宽，等高线间距）每条道路定义输入纵坡，入口点高程生成基本控制点生成计算线生成等高线删除计算线简化（等高线）顶点，可手动调整圆顺等高线可用三维曲面功能检查成果。删除三维实体删除等高线板块划分自动划分板块处理生成计算线角点标高计算删除计算线路脊桩号（经过定义路脊线桩号，能够处理交叉口有竖曲线的问题
