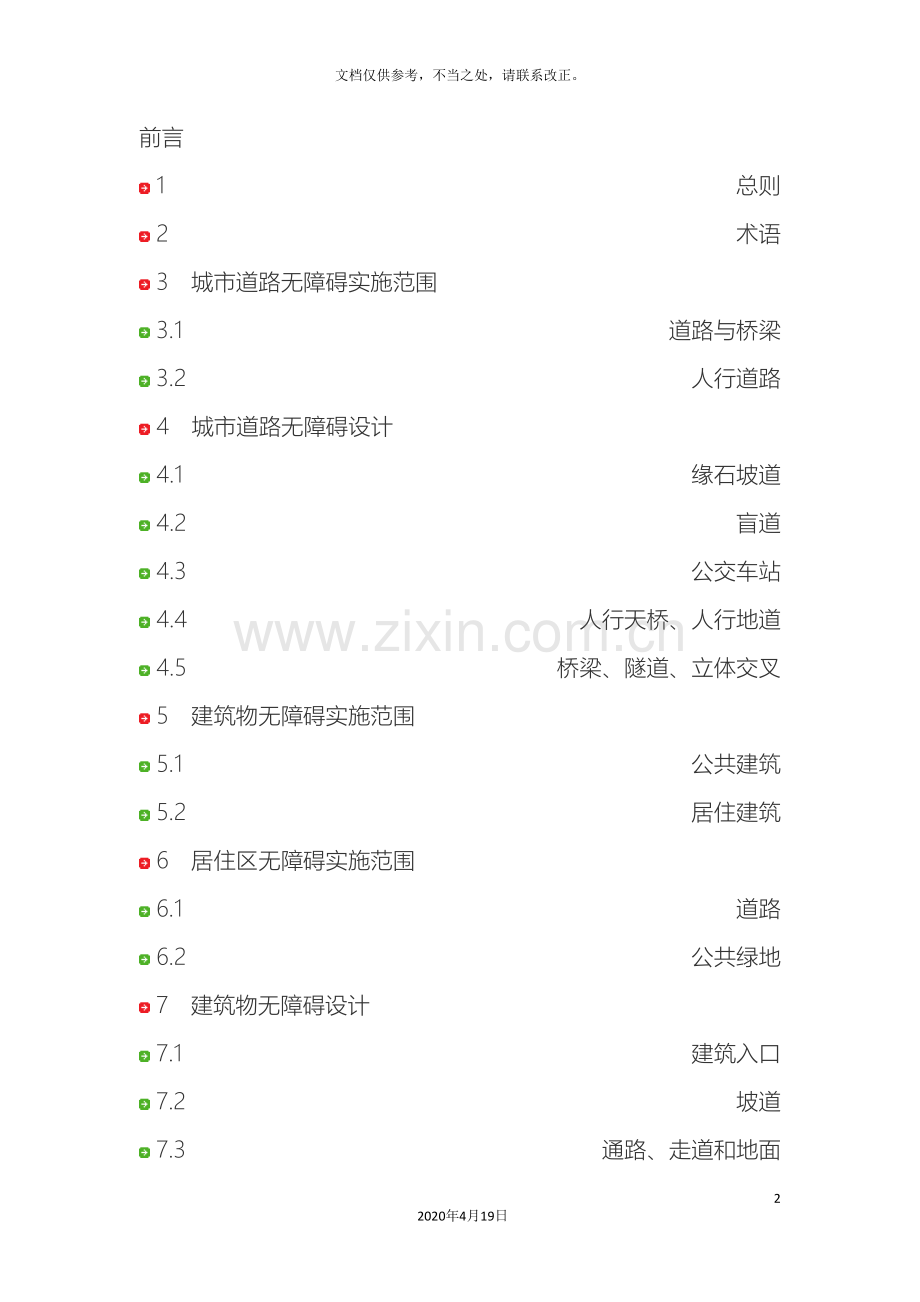

1、城市道路和建筑物无障碍设计规范材料692020年4月19日文档仅供参考,不当之处,请联系改正。前言1 总则2 术语3城市道路无障碍实施范围3.1 道路与桥梁3.2 人行道路4城市道路无障碍设计4.1 缘石坡道4.2 盲道4.3 公交车站4.4 人行天桥、人行地道4.5 桥梁、隧道、立体交叉5建筑物无障碍实施范围5.1 公共建筑5.2 居住建筑6居住区无障碍实施范围6.1 道路6.2 公共绿地7建筑物无障碍设计7.1 建筑入口7.2 坡道7.3 通路、走道和地面7.4 门7.5 楼梯与台阶7.6 扶手7.7 电梯与升降平台7.8 公共厕所、专用厕所和公共浴室7.9 轮椅席位7.10 无障碍客房7
2、.11 停车车位7.12 无障碍住房8建筑物无障碍标志与盲道8.1 标志8.2 盲道本规范用词说明 1总 则 1.0.1 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 1.0.2 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 1.0.3 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 1.0.4 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、
3、社会效益和环境效益。 1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。2术 语2.0.1 缘石坡道 curb ramp位于人行道口或人行横道两端,使乘轮椅者避免了人行道路缘石带来的通行障碍,方便乘轮椅者进入人行道行驶的一种坡道。2.0.2 盲道 sidewalk foe the blind在人行道上铺设一种固定形态的地面砖,使视残者产生不同的脚感,诱导视残者向前行走和辨别方向以及到达目的地的通道。2.0.3 行进盲道 go-ahead blind sidewalk表面上呈条状形,使视残者经过脚步感和盲杖的触感后,指引视残者可直接向前方继续行走
4、的盲道。2.0.4 提示盲道目 warning blind sidewalk表面呈圆点形状,用在盲道的拐弯处、终点处和表示服务设施的设置等,具有提醒注意作用的盲道。2.0.5 人行通道 passage在城市广场、公园、景点和建筑基地范围内供人行走的道路。2.0.6 无障碍入口 barrier-free entrance不设台阶的建筑入口。2.0.7 轮椅坡道 ramp for wheelchair在坡度和宽度上以及地面、扶手、高度等方面符合乘轮椅者通行的坡道。2.0.8 入口平台 entrance platform在台阶或坡道与建筑入口之间的水平地面。2.0.9 无障碍电梯 barrier-
5、freelift适合乘轮椅者、视残者或担架床可进入和使用的电梯。2.0.10 无障碍厕位 barrier-free toilet cubical公共厕所内设置的、乘轮椅残疾人可进入和使用的带坐便器及安全抓杆的隔离厕所。2.0.11 无障碍厕所 barrier-free lavatory供残疾人、老年人及妇幼使用的无障碍设施齐全的小型厕所。2.0.12 无障碍盆浴 barrier-free bath room方便乘轮椅者进入和使用盆浴间。2.0.13 无障碍淋浴间 barrier-free shower room方便乘轮椅者进入淋浴间。2.0.14 安全抓杆 grab bar在无障碍厕位、厕所、
6、浴间内、协助行动不便者安全平移和起立的一种设施。2.0.15 低位小便器tow-level urinal方便乘轮椅的男性残疾人使用的小便器。2.0.16 轮椅席位seat for wheelchair在观众厅、报告厅和阅览室及教室等,作为乘轮椅者提供观赏、听讲和阅读的位置。2.0.17 无障碍客房barrier-free-guestroom客房的出入口、通道、通讯、家具和卫生间等均方便乘轮椅者通行和使用的房间。2.0.18 中间平台landing在坡道、梯道貌岸然之间的水平地面。2.0.19 缓冲地带 buffer area在坡道起点与终点处的水平地面。2.0.20 安全挡台 safty ba
7、rricade控制轮椅小轮和拐杖滑出坡道与踏步边界的设施。2.0.21 明步楼梯队stairs without barricade楼梯一侧或两侧没有栏板,或栏杆下方没有安全挡台的楼梯。2.0.22 升降平台 lift platform运送残疾人垂直或斜向通行的设施。2.0.23 转弯阳角 angle at turning point走道转弯处凸出的墙角。2.0.24 浴间坐台 in-tub seat供残疾人、老年人洗浴时使用的固定坐台或活动坐板。2.0.25 轮椅通道 passage for wheelchair在交通建筑检票口或在购物超市结算口专门为残疾人设置的通道。2.0.26 盲文地图
8、braille map供视残者用手触摸的有立体感的建筑位置或建筑平面图及盲文说明。2.0.27 无障碍住房 barrier-free residence在住宅及公寓建筑中,设有乘轮椅者可进入和使用的居住套房。2.0.28 盲文站牌 braille bus-stop board采用盲文标识,告知视残者公交候车站的站名、公交车线路和终点站名等的车站站牌。城市道路无障碍实施范围3.1 道路与桥梁3.1.1 城市道路与桥梁无障碍设计的范围应符合表3.1.1的规定。表3.1.1 城市道路与桥梁无障碍设计的范围道 路 类 别设 计 部 位城市道路城市市区道路城市广场卫星城道路、广场经济开发区道路旅游景点道
9、路等1 人行道2 人行横道3 人行天桥 、人行地道4 公交车站5 桥梁 、隧道6 立体交叉3.2 人行道路3.2.1 人行道路的无障碍设施与设计要求应符合表3.2.1的规定。表3.2.1 人行道路无障碍设施与设计要求设施类别设 计 要 求1缘石坡道人行道在交叉路口、街坊路口、单位入口、广场入口、人行横道及桥梁、隧道、立体交叉等路口应设缘石坡道。2坡道与梯道城市主要道路、建筑物和居住区的人行天桥和人行地道,应设轮椅坡道和安全梯道;在坡道和梯道两侧应设扶手。城市中心地区可设垂直升降梯取代轮椅坡道。3盲道1城市中心区道路、广场、步行街、商业街、桥梁、隧道、立体交叉及主要建筑物地段的人行地道应设盲道。
10、2人行天桥、人行地道、人行横道及主要公交车站应设提示盲道。4人行横道1城市中心区道路、广场、步行街、商业街、桥梁、隧道、立体交叉及主要建筑物地段的人行地道应设盲道。2人行天桥、人行地道、人行横道及主要公交车站应设提示盲道。5标志1在城市广场、步行街、商业街、人行天桥、人行地道等无障碍设施的位置,应设国际通用无障碍标志。2城市主要地段的道路和建筑物宜设盲文位置图。4城市道路无障碍设计4.1 缘石坡道4.1.1 缘石坡道设计应符合下列规定:1 人行道的各种路口必须设缘石坡道;2 缘石坡道应设在人行道的范围内,并应与人行横道相对应;3 缘石坡道可分为单面缘石坡道和三面缘石坡道;4 缘石坡道的坡面应平
11、整,且不应光滑;5 缘石坡道下口高出车行道的地面不得大于20 mm。4.1.2 单面坡缘石坡道设计应符合下列规定:1 单面坡缘石坡道可采用方形、长方形或扇形;2 方形、长方形单面坡缘石坡道应与人行道的宽度相对应 (图4.1.2-1,图4.1.2-2,图4.1.2-3); 3 扇形单面坡缘石坡道下口宽度不应小于1.50 m(图4.1.2-4); 4 设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00 m (图4.1.2-5);5 单面坡缘石坡道的坡度不应大于1:20。4.1.3 三面坡缘石坡道设计应符合下列规定:1 三面坡缘石坡道的正面坡道宽度不应小于1.2m(图4.1.3);2 三面坡缘石坡
12、道的正面及侧面的坡度不应大于1:12(图4.1.3)。4.2 盲道4.2.1 盲道设计应符合下列规定:1 人行道设置的盲道位置和走向,应方便视残者安全行走和顺利到达无障碍设施位置;2 指行残疾者向前行走的盲道应为条形的行进盲道(图4.2.1-1);在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道 (图4.2.1-2); 3 盲道表面触感部分以下的厚度应于人行道砖一致(图4.2.1-3); 4 盲道应连续,中途不得有电线杆、拉线、树木等障碍物;5 盲道宜避开井盖铺设;6 盲道的颜色宜为中黄色。4.2.2 行进盲道的位置选择应按下列顺序,并符合下列规定:1 人行道外侧有围墙、花台或绿地带,行进盲
13、道宜设在距围墙、花台、绿地带 0.250.50 m处 (图4.2.2-1); 2 人行道内侧有树池,行进盲道可设置在距树池0.250.5 m处;3 人行道没有树池,行进盲道距立缘石不应小于0.50 m; 4 行进盲道的宽度宜为0.300.60 m,可根据道路宽度选择低限或高限;5 人行道成弧线形路线时,行进盲道宜与人行道走向一致;6 行进盲道触感条规格应符合表4.2.2-1的规定(图4.2.2-3)。 部位设 计 要求(mm)面宽25底宽35高度5中心距6275 表 4.2.2-1 盲道触感条规格4.2.3 提示盲道的设置应符合下列规定:1 行进盲道的起点和终点处应设提示盲道,其长度应大于行进
14、盲道的宽度 (图4.2.3-1); 2 行进盲道在转弯处应设提示盲道,其长度应大于行进盲道的宽度(图4.2.3-2); 3 人行道中有台阶、坡道和障碍物等,在相距0.25-.50 m处,应设提示盲道 (图4.2.3-3);4 距人行横道入口、广场入口、地下铁道入口等0.250.50 m处应设提示盲道,提示盲道长度与各入口的宽度应相对应 (图4.2.3-4a, 图4.2.3-4b); 5 提示盲道的宽度宜为0.300.60 m;6 提示盲道触感圆点规格应符合表4.2.3-1的规模 (图4.2.3-5)。表 4.2.3-1 部位设 计 要求(mm)表面直径25底面直径35圆点高度5圆点中心距504
15、.3 公交车站4.3.1 城市主要道路和居住区的公交车站,应设提示盲道和盲文车站牌。4.3.2 沿人行道的公交车站,提示盲道应符合下列规定(图4.): 1 在候车站牌一侧应设提示盲道,其长度宜为4.006.00 m;2 提示盲道的宽度应为0.300.60 m;3 提示盲道距路边应为0.250.50 m;4 人行道中有行进盲道时,应与公交车站的提示盲道相连接。4.3.3 在车道之间的分隔带设公交车站应符合下列规定:1 由人行道通往分隔带的公交车站,设宽度不应小于1.50 m。坡度不应大于1:12的缘石坡道;2 在候车站牌一侧应设提示盲道,其长度宜为4.006.00 m;3 提示盲道的宽度应为0.
16、300.60 m;4 提示盲道距路边宜为0.250.50 m;4.3.4 公交车站设置盲文站牌的位置、高度、形式与内容,应方便视力残疾者使用。4.4 人行天桥、人行地道4.4.1 城市中心、商业区、居住区及公共建筑设置的人行天桥与人行地道,应设坡道和提示盲道;当设坡道有困难时可设垂直升降梯 (图4.4.1)。4.4.2 人行天桥、人行地道的坡道应适合乘轮椅者通行;梯道应适合拄拐杖者及老年人通行。在坡道和梯道两侧应设扶手。4.4.3 人行天桥、人行地道的坡道设计应符合下列规定:1 坡道的坡度不应大于1:12;要困难地段的坡度不得大于1:8(需要协助推动轮椅行进);2 弧线形坡道的坡度,应以弧线内
17、缘的坡度进行计算;3 坡道的高度每升高1.50 m时,应设深度不小于2 m的中间平台; 4 坡道的坡面应平整且不应光滑。4.4.4 人行天桥、人行地道的梯道设计应符合下列规定: 1 梯道宽度平应小于3.50 m,中间平台深度不应小于2 m;2 在梯道中间部位设自行车坡道;3 踏步的高度不应大于0.15 m, 宽度不应小于0.30 m;4 踏面应平整且不光滑,前缘平不应有突出部分。4.4.5 距坡道与梯道0.250.50 m处应设提示盲道。提示盲道的长度应与坡道、梯道的宽度相对应,提示盲道的宽度应为0.3060 m (图4.4.5)。4.4.6 人行道中有行进盲道时,应与人行天桥、人行地道及地铁
18、入口的提示盲道相连接。4.4.7 人行天桥、人行地道的扶手设计应符合下列规定:1 扶手高应为0.90 m。设上、下两层扶手时,下层扶手高应为0.70 m;2 扶手应保持连贯,在起点和终点应延伸0.40 m;3 扶手截面直径尺寸宜为4550 m,扶手托架的高度、扶手与墙面的距离宜为4550 mm;4 在扶手起点水平段应安装盲文标志牌;5 扶手下方为落空栏杆时,应设高不小于0.10 m的安全挡台。4.4.8 人行地道的坡道和梯道入口两侧的护墙低于0.85 m时,在墙顶应安装护栏或扶手。 4.4.9 人行地道的坡道入口平台与人行道地面有高差时,应采用坡道连接。4.4.10 人行天桥下面的三角空间区,
19、在2 m高度以下应安装防护栏,并应在结构边缘外设宽0.300.60 m提示盲道 (图4.4.10-1, 图4.4.10-2)。 4.5 桥梁、隧道、立体交叉4.5.1 桥梁、隧道、无障碍设计应符合下列规定;1 桥梁、隧道的人行道应与道路的人行道衔接,当地面有高差时,应设轮椅坡道,坡道的坡度不应大于是1:20;2 桥梁、隧道入口处的人行道应设缘石坡道、缘石坡道应与人行横道相对应;3 桥梁、隧道的人行道应设盲道。4.5.2 立体交叉人行道的缘石坡道、人行横道及盲道的位置应相互对应和衔接(图4.5.2-1, 图4.5.2-2, 图4.5.2-3)。 4.5.3 立体交叉桥孔的人行道设计应符合下列规定
20、:1 桥孔内人行道的地面与桥孔外人行道的地面有高差时,应设轮椅坡道,坡道的坡度不应大于1:20;2 桥孔外的人行道口应设缘石直坡道,缘石坡道与人行横道应相对应;3 桥孔内的人行道应设盲道,并应与桥孔外设有的盲道相连接。4.5.4 桥梁、隧道和立体交叉的缘石坡道与盲道的设计应符合本规范第4章第一节与第二节有关规定。 道 路 类 别设 计 部 位城市道路城市市区道路城市广场卫星城道路、广场经济开发区道路旅游景点道路等1 人行道2 人行横道3 人行天桥 、人行地道4 公交车站5 桥梁 、隧道6 立体交叉5建筑物无障碍实施范围5.1 公共建筑5.5.1 办公、科研建筑进行无障碍设计的范围应符合表5.1
21、.1的规定:表5.1.1 无障碍设计的范 建筑类别设 计 部位办公、科研建筑各级政府办公建筑各级司法部门建筑企、事业办公建筑各类科研建筑其它招商、办公、社区服务建筑 1. 建筑基地(人行通路、停车车位)2. 建筑入口、入口平台及门3. 水平与垂直交通4. 接待用房(一般接待室、贵宾接待室)5. 公共用房(会议室、报告厅、审判厅等)6. 公共厕所7. 服务台、公共电话、饮水器等相应设施注:县级及县级以上的政府机关与司法部门,必须设无障碍专用厕所。5.1.2 商业、服务建筑进行无障碍设计的范围应符合表5.1.2的规定。表5.1.2 无障碍设计的范围 建筑类别设 计 部位商业建筑百货商店、综合商场建
22、筑自选超市、菜市场类建筑餐馆、饮食店、食品店建筑1. 建筑入口及门2. 水平与垂直交通3. 普通营业区、自选营业区4. 饮食厅、游乐用房5. 顾客休息与服务用房6. 公共厕所、公共浴室7. 宾馆、饭店、招待所的公共部分与客房部分8. 总服务台、业务台、取款机、查询台、结算通道、公用电话、饮水器、停车车位等相应设施服务建筑金融、邮电建筑招待所、培训中心建筑宾馆、饭店、旅馆洗浴、美容美发建筑殡仪馆建筑等注: 1. 商业与服务建筑的入口宜设无障碍入口2. 设有公共厕所的大型商业与服务建筑,必须设无障碍专用厕所。3. 有楼层的大型商业与服务建筑应设无障碍电梯。5.1.3 文化、纪念建筑进行无障碍设计的
23、范围应符合表5.1.3的规定: 表5.1.3 无障碍设计的范围 建筑类别设 计 部位文化建筑文化馆建筑图书馆建筑科技馆建筑博物馆、展览馆建筑档案馆建筑等1. 建筑基地(庭院、人行通路、停车车位)2. 建筑入口、入口平台及门3. 水平与垂直交通4. 接待室、休息室、信息及查询服务5. 出纳、目录厅、阅览室、阅读室6. 展览厅、报告厅、陈列厅、视听室等7. 公共厕所8. 售票处、总服务台、公共电话、饮水器等相应设施纪念性建筑纪念馆纪念塔纪念牌纪念物等注:1. 设有公共厕所的大型文化与纪念建筑,必须设无障碍专用厕所。2. 有梯层的大型文化与纪念建筑应设无障碍电梯。5.1.4 观演、休育建筑无障碍设计
24、的范围应符合表5.1.4的规定:表5.1.4 无障碍设计范围 建筑类别设 计 部位观众建筑剧场、剧院建筑电影院建筑音乐厅建筑礼堂、会议中心建筑1. 建筑基地(人行通路、停车车位)2. 建筑入口、入口平台及门3. 水平与垂直交通4. 前厅、休息厅、观众席5. 主席台、贵宾休息室6. 舞台、后台、排练房、化妆室7. 训练场地、比赛场地8. 观众厕所9. 演员、运动员厕所与浴室10.售票处、公共电话、饮水器等相应设施体育建筑体育场、体育馆建筑游泳馆建筑溜冰馆、溜冰场建筑健身房(风雨操场) 注:1. 观演与体育建筑的观众席、听众席和主席台,必须设轮椅席位。2. 大型观演与体育建筑的观众厕所和贵宾室,必
25、须设无障碍专用厕所。5.1.5 交通、医疗建筑进行无障碍设计的范围应符合表5.1.5的规定。表5.1.5 无障碍设计的范围 建筑类别设 计 部位交通建筑空港航站楼建筑铁路旅客客运站建筑汽车客运建筑地铁客运站建筑港口客运站建筑1. 站前广场、人行通路、庭院、停车车位2. 建筑入口及门3. 水平与垂直交通4. 售票、联检通道,旅客候机、车、船厅及中转区5. 行李托运、提取、寄存及商业服务区6. 登机桥、天桥、地道、站台、引桥及旅客到达区7. 门诊用房、急诊用房、住院病房、疗养用房8. 放射、检验及功能检查用房,理疗用房等9. 公共厕所10.服务台、挂号、取药、公共电话、饮水器及查询台等医疗建筑综合
26、医院、专科医院建筑疗养院建筑康复中心建筑急救中心建筑其它医疗、休养建筑 注:1. 交通与医疗建筑的入口应设无障碍入口。2. 交通与医疗建筑必须设无障碍专用厕所。3. 有楼层的交通与医疗建筑应设无障碍电梯。5.1.6 学校、园林建筑进行无障碍设计的范围应符合表5.1.6的规定。表5.1.6 无障碍设计的范围 建筑类别设 计 部位学校建筑高等院校专业学校职业高中与中小学及托幼建筑培智学校聋哑学校盲人学校1. 建筑基地(人行通路、停车车位)2. 建筑入口、入口平台及门3. 水平与垂直交通4. 普通教室、合班教室、电教室5. 实验室、图书阅览室6. 自然、史地、美术、书法、音乐教室7. 风雨操场、游泳
27、馆8. 观展区、表演区、儿童活动区9. 室内外公共厕所10.售票处、服务台、公用电话、饮水器等相应设施 园林建筑城市广场城市公园街心花园动物园、植物园海洋馆游乐园与旅游景点注:大型园林建筑及主要旅游地段必须设无障碍专用厕所。5.2 居住建筑5.2.1 高层、中层住宅及公寓建筑进行无障碍设计的范围应符合表5.2.1的规定。表5.1.2 无障碍设计的范围 建筑类别设 计 部位高层住宅中高层住宅高层公寓中高层公寓1. 建筑入口2. 入口平台3. 候梯厅4. 电梯桥厢5. 公共走道6. 无障碍住房注:高层、中高层住宅及公寓建筑、每50套住房宜设两套符合乘轮椅者居住的无障碍住房套型。5.2.2 设有残疾
28、人住房的多层、低层住宅及公寓建筑进行无障碍设计的范围应符合表5.2.2的规定。表5.2.2 无障碍设计的范围 建筑类别设 计 部位多层住宅低层住宅多层公寓低层公寓 1. 建筑入口2. 入口平台3. 公共走道4. 楼梯5. 无障碍住房注:多层、低层住宅及公寓建筑,每100套住房宜设24套符合乘轮椅者居住的无障碍住房套型。5.2.3 设有残疾人住房的职工和学生宿舍建筑进行无障碍设计的范围应符合表5.2.3的规定。表5.2.3 无障碍设计的范围 建筑类别设 计 部位职工宿舍学生宿舍1. 建筑入口2. 入口平台3. 公共走道4. 公共厕所、浴室和盥洗室5. 无障碍住房注:宿舍建筑应在首层设男、女残疾人
29、住房各一间。6居住区无障碍实施范围6.1 道路6.1.1 居住区道路进行无障碍设计应包括以下范围:1 居住区路的人行道(居住区级);2 小区路的人行道(小区级);3 组团路的人行道(组团级);4 宅间小路的人行道。6.1.2 居住区各级道的人行道纵坡道不宜大于2.5%。在人行步道中设台阶,应同时设轮椅坡道和扶手。6.1.3 居住区道路无障碍实施范围,应符合本规范第3章的有关规定。6.1.4 居住区道路无障碍设计内容,应符合本规范第4章的有关规定。6.1.5 设有红绿灯的路口,宜设盲人过街音响装置(图6.1.5)。6.2 公共绿地6.2.1 居住区公共绿地进行无障碍设计应包括以下范围:1 居住区
30、公园(居住区级);2 小游园(小区级);3 组团绿地(组团级);4 儿童活动场。6.2.2 各级公共绿地的入口与通路及休息凉亭等设施的平面应平缓防滑;地面有高差时,应设轮椅直经坡和扶手。6.2.3 在休息坐椅旁应设轮椅停留位置(图6.2.3)。 6.2.4 公共厕所的入口、通道及厕位、洗手盆等的无障碍设计,应符合本规范第7章第8节的有关规定。6.2.5 居住区级和小区级公共绿地入口地段应设盲道,绿地内的台阶、坡道和其它无障碍设施的位置应设提示盲道。6.2.6 组团级绿地和儿童活动场的入口应设提示盲道。6.3 公共服务设施6.3.1 居住区公共服务设施的无障碍实施范围,应符合本规范第5章的有关规
31、定。6.3.2 居住区公共服务设施的无障碍设计内容,应符合本规范第7章的有关规定。7建筑物无障碍设计7.1 建筑入口7.1.1 建筑入口为无障碍入口时,入口室外的地面坡度不应大于1:50 (图7.1.1)。 7.1.2 公共建筑与高层、中高层建筑入口设台阶时,必须设轮椅坡道和扶手。7.1.3 建筑入口轮椅通行平台最小宽度就符合表7.1.3的规定。表7.1.3 入口平台宽度 建 筑 类 别入口平台最小宽度(m)1 大、中型公共建筑2.002 小型公共建筑1.503 中、高层建筑、公寓建筑2.004 多、低层无障碍住宅、公寓建筑1.505 无障碍宿舍建筑1.507.1.4 无障碍入口和轮椅通行平台
32、应设雨棚。7.1.5 入口门厅、过厅设两道门时,门扇同时开启最小间距应符合表7.1.5的规定 (图7.1.5-1, 图7.1.5-2)。 表7.1.5 门扇同时开启最小间距 建 筑 类 别门扇开启后最小间距(m)1 大、中型公共建筑1.502 小型公共建筑1.203 中、高层建筑、公共建筑1.504 多、低层无障碍住宅建筑1.207.2 坡道7.2.1 供轮椅通行的坡道应设计成直线型、直角型或折返型,不宜设计弧型 (图7.2.1-1, 图7.2.1-2)。 7.2.2 坡道两侧应设扶手,坡道与休息平台的扶手应保持连贯。7.2.3 坡道侧面凌空时,在扶手栏杆下端宜设高不小于50 mm的坡道安全挡
33、台 (图7.2.3)。 7.2.4 不同位置的坡道,其坡度和宽度应符合表7.2.4的规定。表7.2.4 不同位置的坡度和宽度 坡 道 位 置最 大 坡 度最小宽度(m)1 有台阶的建筑入口2 只设坡道的建筑入口3 室内走道4 室外通路5 困难地段1:121:201:121:201:101:81.201.501.001.501.207.2.5 坡道在不同坡度的情况下,坡道高度和水平长度符合表7.2.5的规定(图7.2.5)。 表7.2.5 不同坡度高度和水平长度 坡度1:201:161:121:101:8最大高度(m)1.51.000.750.600.35水平长度(m)30.0016.009.0
34、06.002.807.2.6 1:101:8坡道应只限用于受场地限制改建的建筑物和室外通路。7.2.7 坡道面应平整,不应光滑。7.2.8 坡道起点、终点和中间休息平台的水平长度不应小于1.50m (图7.2.8)。7.3 通路、走道和地面7.3.1 乘轮椅者通行的走道和通路最小宽度应符合表7.3.1的规定 (图7.3.1)。表7.3.1 轮椅通行最小宽度 建 筑 类 别 最 小 宽 度(m)1 大型公共建筑走道2 中小型公共建筑走道3 检票口、结算口轮椅通道4 居住建筑走廊5 建筑基地人行通路1.801.500.901.201.507.3.2 人行通路和室内地面应平整、不光滑、不松动不积水。
35、7.3.3 使用不同材料铺装的地面应相互取平;如有高差时不应大于15 mm,并应以斜面过度。7.3.4 人行通路和建筑入口的雨水箅子不得高出地面,其孔洞不得大于15mm15mm。7.3.5 门扇向走道开启时应设凹室,凹室面积不应小于1.300.90m (图7.3.5)。 7.3.6 墙面伸入走道的突出物不应大于0.10 m,距地面高度应小于0.60 m。7.3.7 供残疾人使用的走道与地面应符合下列规定:1 走道宽度不应小于1.80 m;2 走道两侧应设扶手;3 走道两侧墙面应设高0.35 m护墙板;4 走道及室内地面应平整,并应选用遇水不滑的地面材料;5 走道转弯处的阳角应为弧墙面或切角墙面
36、;6 走道内不得设置障碍物,光照度不应小于120 Lx。7.3.8 在走道一侧或尽端与其它地坪有高差时,应设置栏杆或栏板等安全设施。7.4 门7.4.1 供残疾人使用的门应符合下列规定:1 应采用自动门,也可采用推拉门、折叠门或平开门,不应采用力度大的弹簧门;2 在旋转门一侧应加设残疾人使用的门;3 轮椅通行门的净宽应符合表7.4.1规定。表7.4.1 门的净宽 类 别 净 宽(m)1 自动门2 推拉门、折叠门3 平开门4 弹簧门 (小力度)1.000.800.800.804 乘轮椅者开启的推拉门和平开门,在门把手一侧的墙面应留有不小于0.5 m 的墙面宽度 (图7.4.1-1);5 乘轮椅者
37、开启的门扇,应安装视线观察玻璃、横执把手和关门拉手,在门扇的下方应安装高0.35 m的护门板 (图7.4.1-2); 6 门扇在一只手操纵下应易于开启,门槛高度及门内外地面高差不应大于15mm,并应以斜面过渡。7.5 楼梯与台阶7.5.1 残疾人使用的楼梯与台阶设计要求应符合表7.5.1的规定:表7.5.1 楼梯与台阶设计要求 类 别 设 计 要 求楼梯与台阶形式1 应采用有休息平台的直线形梯段和台阶(图7.5.1-1)。2 不应采用无休息平台的楼梯和弧形楼梯(图7.5.1-2)。3 不应采用无踢面和突缘为直角形踏步(图7.5.1-3)。宽 度1 公共建筑梯段宽度不应小于1.50 m。2 居住
38、建筑梯段宽度不应小于1.20 m。扶 手1 楼梯两侧应设扶手。2 从三级台阶起应设扶手。踏 面1 应平整而不应交滑。2 明步踏面应设高不小于50 mm安全档台(图7.5.1-4)。盲 道距踏步起点与终点2530 cm应设提示盲道(图7.5.1-5)。颜 色踏面和踢面的颜色应有区分和对比。 7.5.2 人使用的楼梯、台阶踏步的宽度和高度应符合表7.5.2的规定:表7.5.2 楼梯、台阶踏步的宽度和高度 建 筑 类 别 最 小 宽 度(m)最 大 宽 度(m)公共建筑楼梯0.280.15住宅、公寓建筑公共楼梯0.260.16幼儿园、小学校楼梯0.260.14室外台阶0.300.147.6 扶 手7
39、.6.1 供残疾人使用的扶手应符合下列规定:1 坡道、台阶及楼梯两侧应设高0.85 m的扶手;设两层扶手时,下层扶手高应为0.65 m (图7.6.1-1); 2 扶手起点与终点处延伸应大于或等于0.30 m;3 扶手末端应向内拐到墙面,或向下延伸0.10 m。栏杆式扶手应向下成弧形或延伸到地面上固定(图7.6.1-2); 4 扶手内侧与墙面的距离应为4050 mm;5 扶手应安装坚固,形状易于抓握。扶手截面尺寸应符合表7.6.1的规定(图7.6.1-3): 表7.6.1 扶手截面尺寸 类 别 截面尺寸(mm)圆 形 扶 手3545(直径)矩 形 扶 手3545(宽度)7.6.2 安装在墙面的
40、扶手托件应为L形,扶手和托件的总高度宜为7080 mm。7.6.3 交通建筑、医疗建筑和政府接待部门等公共建筑,在扶手的起点与终点应设盲文说明牌(图7.6.3)7.7 电梯与升降平台7.7.1 在公共建筑中配备电梯时,必须设无障碍电梯。7.7.2 候梯厅的无障碍设施与设计要求应符合表7.7.2的规定(图7.7.2)。表7.7.2 候梯厅无障碍设施与设计要求 设施类别 设 计 要 求深 度候梯厅深度大于或等于1.80m。按 钮高度0.901.10mm。 电梯门洞净宽度大于或等于0.90m。显示与音响清晰显示轿厢上、下运行方向和层数位置及电梯抵达音响。标 志1 每层电梯口应安装楼层标志。2 电梯口
41、应设提示盲道。7.7.3 残疾人使用的电梯轿厢无障碍设施与设计要求应符合表7.3.3的规定 (图7.7.3): 表7.3.3 此同时电梯轿厢无障碍设施与设计要求 设施类别 设 计 要 求电梯门开启净宽度大于或等于0.80m。面 积1.轿厢深度大于或等于1.40m。2.轿厢宽度大于或等于1.10m。扶 手轿厢正面和侧面应设高0.800.85m的扶手。选层按钮轿厢侧面应设高0.901.10m带盲文的选层按钮。镜 子轿厢正面高0.90m处至顶部应安装镜子。显示与音响 轿厢上,下运行及到达应有清晰显示和报层音响。7.7.4 只设有人、货两用电梯时,应为残疾人、老年人提供服务。7.7.5 供乘轮椅者使用
42、的升降平台应符合下列规定 (图7.7.5); 1 建筑入口、大厅、通道等地面高差处,进行无障碍建设或改造有困难时,应选用升降平台取代轮椅坡道;2 升降平台的面积不应小于1.20m0.90 m,平台应设扶手或挡板及启动按钮。7.8 公共厕所、专用厕所和公共浴室7.8.1 公共厕所无障碍设施与设计要求应符合表7.8.1的规定。表7.8.1 公共厕无障碍设施与设计要求 设施类别 设 计 要 求入 口应符合本规范第7章第1节的有关规定。门 扇应符合本规范第7章第4节的有关规定。通 道地面应防滑和不积水,宽度不应小于1.50m。洗手盆1 距洗手盆两侧和前缘50mm应设安全抓杆。2 洗手盆前应有1.10m0.80m乘轮椅者使用面积。男厕所1小便器两侧和上方,应设宽度0.600.70m、高1.20m的安全抓杆(图7.8.1-1)。2小便器下口距地面不应大于0.50m(图7.8.1-2)。无障碍厕所1 男、女公共厕所应设一个无障碍隔间厕位。2 新建无障碍厕位面积不应小于1.80m1.40m(图7.8.1-3)。3 改建无障碍厕位面积不应小于2.00m1.00m(图7.8.1-4)。4 厕位门扇向外开启后,入口净宽不应小于0.80m,门扇内侧应设关门拉手。5 坐便器高0.45m,两侧应设高0.70m水平抓杆,在墙面一侧应设高1.40
