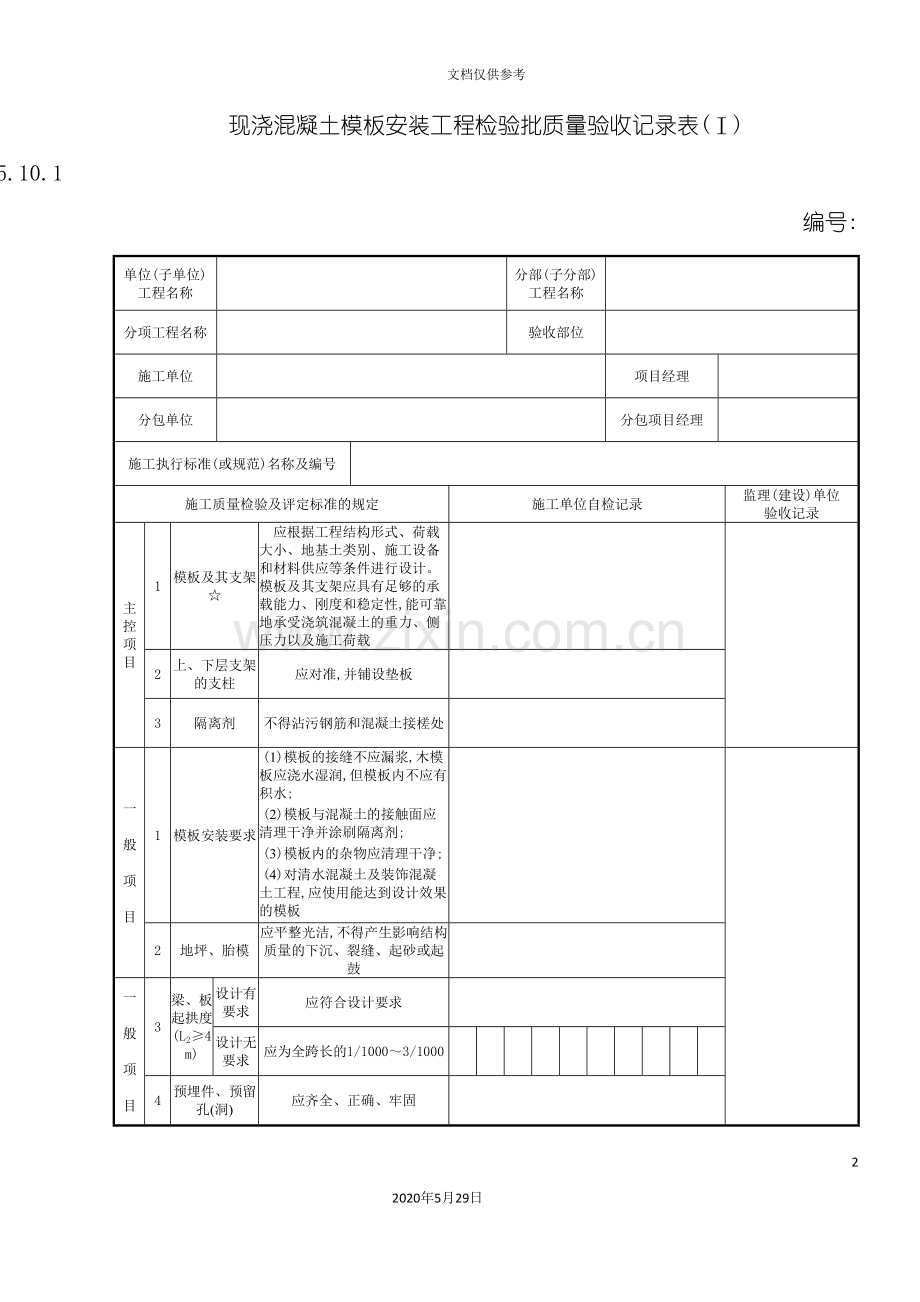

现浇混凝土模板安装工程检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.1 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位
验收记录
主
控
项
目
1
模板及其支架☆
应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载

2
上、下层支架的支柱
应对准,并铺设垫板

3
隔离剂
不得沾污钢筋和混凝土接槎处

一

般

项

目
1
模板安装要求
 (1)模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水;
 (2)模板与混凝土的接触面应清理干净并涂刷隔离剂;
 (3)模板内的杂物应清理干净;
 (4)对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板

2
地坪、胎模
应平整光洁,不得产生影响结构质量的下沉、裂缝、起砂或起鼓

一

般

项

目
3
梁、板起拱度(L2≥4m)
设计有要求
应符合设计要求

设计无要求
应为全跨长的1/1000～3/1000

4
预埋件、预留孔(洞)
应齐全、正确、牢固

5
预埋件制作、安装
应符合本部分附录B的规定

6
轴线位移
mm
≤5(4)

现浇混凝土模板安装工程检验批质量验收记录表(Ⅱ)
Q/CSG 续表5.10.1 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位
验收记录

7
标高偏差mm
杯形基础的杯底
-10～-20

其它基础模板
±5(4)

底模上表面
±5(4)

有装配件的支撑面
0～-5

8
截面尺寸偏差mm
基础
±10(8)

柱、墙、梁
+4～-5

9
垂直度
mm
≤5m
≤6(5)

＞5m
≤8(6)

10
侧向
弯曲
基础
不大于L2/750,且不大于20mm

梁、墙
不大于L2/1000,且不大于10mm

柱
不大于L2/1000,且不大于15mm

11
相邻两板表面高低差
mm
≤2

12
表面平整度
mm
≤5(4)

13
预留孔中心位移mm
≤3

14
预留洞mm
中心位移
≤10(8)

15
截面尺寸偏差
+10～0

16
插筋
中心位移mm
≤5(4)

外露长度偏差
mm
+10～0

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　 年 月 日
监理(建设)单位
验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
质量关注点:模板接缝不严、模板清理不干净、结构变形、梁柱接头缩颈。
注:L2为长度
　预制构件模板安装工程检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.2 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
模板及其支架☆
应根据工程结构形式,荷载大小、地基土类别、施工设备和材料供应条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载

2
隔离剂
不得沾污钢筋和混凝土接槎处

一

般

项

目
1
模板安装要求
(1)模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水;
(2)模板与混凝土的接触面应清理干净并涂刷隔离剂;
(3)模板内的杂物应清理干净;
(4)对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板

2
地坪、胎模
应平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓

3
预埋件、预留孔(洞)
应齐全、正确、牢固

4
预埋件制作、安装
应符合本部分附录B的规定

5
长度偏差mm
板、梁
±5(4)

薄腹梁、桁架
±10(8)

柱
0～-10

墙、板
0～-5

预制构件模板安装工程检验批质量验收记录表 (Ⅱ)
Q/CSG表5.10.2(续) 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
一

般

项

目
6
宽度偏差mm
板、墙板
0～-5

梁、薄腹梁、桁架、柱
+2～-5

7
高(厚)度偏差
mm
板
+2～-3

墙、板
0～-5

梁、薄腹梁、桁架、柱
+2～-5

8
侧向弯曲
梁、板、柱
不大于L2/1000,且不大于15mm

墙板、薄腹梁、桁架
不大于L2/1000,且不大于15mm

9
板的表面平整度
mm
≤3

10
相邻两板表面高低差
mm
≤1

11
对角线差mm
板
≤7(6)

墙板
≤5(4)

12
板、墙板翘曲
mm
≤L21500

13
梁、薄腹梁、桁架设计起拱偏差
mm
±3

14
预留孔中心位移
mm
≤3

15
预留洞
中心位移
mm
≤10(8)

16
截面尺寸偏差mm
+10～0

17
插筋
中心位移
mm
≤5

18
外露长度偏差mm
+10～0

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日

注:L2为长度。
　模板拆除工程检验批质量验收记录表
Q/CSG表5.10.3 编号:
单位(子单位)工程名称

分部(子分部)
工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
　模板及其支架拆除的顺序及安全措施☆
应按施工技术方案执行

2
底模及支架拆除时的混凝土强度a
设计有要求时
应符合设计要求

设计无要求时
板
≤2m
≥50％

＞2m,≤8m
≥75％

＞8m
≥100％

梁拱壳
≤8m
≥75％

＞8m
≥100％

悬臂构件
≥100％

3
预应力构件
对后张法,侧模宜在预应力张拉前拆除;底模支架的拆除应按施工技术方案执行,当无具体要求时,不应在建立预应力前拆除

4
后浇带模板
拆除和支顶按施工技术方案执行

一
般
项
目
1
侧模拆除
混凝土强度应能保证其表面及棱角不受损伤

2
模板拆除
模板拆除时,不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注:a 底模及支架拆除时的混凝土强度标准为应达到设计强度标准值的百分率。
质量关注点:混凝土表面及棱角损伤。

钢筋加工检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.4 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
原材料抽检☆
钢筋进场时,应按GB1499等的规定抽取试件作力学性能试验,其质量必须符合有关标准的规定

2
有抗震要求的框架结构☆
对有抗震设防要求的框架结构,其纵向受力钢筋的强度应满足设计要求。当设计无具体要求时,对一、二级抗震等级,检验所得的强度实测值应符合下列规定:①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;②钢筋的屈服强度实测值与强度标准值的比值不应大于1.3

3
化学成分专项检验
当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应对该批钢筋进行化学成分检验或其它专项检验

4
受力钢筋弯钩和弯折
(1)HPB235级钢筋末端应作180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
(2)当设计要求钢筋末端需作135°弯钩时,HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求。
(3)钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍

5
箍筋末端弯钩
除焊接封闭环式箍筋外,箍筋的末端应做弯钩,弯钩形式应符合设计要求;当设计无具体要求时,应符合下列规定:①箍筋弯钩的弯弧内直径除应满足本表主控项目第4项的规定外,尚应不小于受力钢筋直径;②箍筋弯钩的弯折角度:对一般结构,不应小于90°;对有抗震等要求的结构,应为135°;③箍筋弯后平直部分长度:对一般结构,不宜小于箍筋直径的5倍,对有抗震等要求的结构,不应小于箍筋直径的10倍

　钢筋加工检验批质量验收记录表(Ⅱ)
Q/CSG表5.10.4(续) 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
一

般

项

目
1
钢筋表面质量
钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈

2
钢筋调直
应符合设计要求和现行有关标准的规定

3
钢筋加工偏差mm
受力钢筋顺长度方向全长的净尺寸
±10(8)

4
弯起钢筋的弯折位置
±20(15)

5
箍筋内净尺寸
±5(4)

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　 年 月 日
监理(建设)单位
验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日

钢筋安装检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.5 编号:
单位(子单位)工程名称

分部(子分部)
工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
受力钢筋的品种、级别、规格和数量☆
必须符合设计要求

2
纵向受力钢筋连接方式
应符合设计要求和现行有关标准的规定

3
焊接(机械连接)接头的质量
应符合本部分附录C的规定

一
般
项
目
1
接头位置
宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头;接头末端至钢筋弯起点距离不应小于钢筋直径的10倍

2
受力钢筋焊接(机械连接)接头设置
宜相互错开。在连接区段长度为35d且不小于500mm范围内,接头面积百分率应符合GB50204的规定

3
绑扎搭接接头
　同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径,且不应小于25mm。搭接长度应符合标准的规定;连接区段1.3Ll长度内,接头面积百分率:①对梁类、板类及墙类构件,不宜大于25％;②对柱类构件,不宜大于50％;③当工程中确有必要增大接头面积百分率时,对梁内构件不宜大于50％;对其它构件,可根据实际情况放宽

钢筋安装检验批质量验收记录表(Ⅱ)
Q/CSG表5.10.5(续) 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
一
般
项
目
4
箍筋配置
在梁、柱类构件的纵向受力钢筋搭接长度范围内,应按设计要求配置箍筋。当设计无具体要求时应符合GB50204的规定

5
钢
筋
网
网片长、宽偏差mm
±10(8)

6
网眼尺寸偏差mm
±20(15)

7
网片对角线差mm
≤10(8)

8
钢筋
骨架
长度偏差
mm
±10(8)

9
宽、高度偏差mm
±5(4)

10
受力
钢筋
间距偏差
mm
±10(8)

11
排距偏差
mm
±5(4)

12
保护层厚度偏差
mm
基 础
±10(8)

柱、梁
±5(4)

板、墙、壳
±3

13
箍筋、横向钢筋间距偏差
mm
±20(15)

14
钢筋弯起点位移mm
≤20(15)

15
预埋件
中心位移
mm
≤5(4)

16
水平高差
mm
+3～0

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注:d为纵向受力钢筋的较大直径;Ll为搭接长度。
质量关注点:露筋或钢筋网移位、钢筋间距不均匀、上下层钢筋粘结。

混凝土原材料及配合比设计检验批质量验收记录表
Q/CSG表5.10.6 编号:
单位(子单位)
工程名称

分部(子分部)
工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
水泥检验☆
　必须符合设计要求和GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月(快硬硅酸盐水泥超过1个月)时,应进行复验,并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中,严禁使用含氯化物的水泥

2
外加剂质量及应用技术☆
　应符合GB8076、GB50119等和有关环境保护的规定。预应力混凝土结构中,严禁使用含氯化物的外加剂;钢筋混凝土结构中,当使用含氯化物的外加剂时,其它含量应符合GB50164的规定

3
氯化物及碱含量
　混凝土中氯化物及碱的总含量应符合GB50010和设计的要求

4
配合比
设计
　混凝土应按JGJ55的有关规定,根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。对有特殊要求的混凝土,其配合比设计尚应符合国家现行有关标准的专门规定

一
般
项目
1
矿物掺合料质量
应符合GB1596等的规定,其掺量应经过试验确定

2
粗细骨料质量
应符合JGJ52、JGJ53的规定

3
拌制用水质量
　宜采用饮用水;当采用其它水源时,水质应符合JGJ63的规定

4
配合比鉴定及验证
　首次使用的配合比应进行开盘鉴定,其工作性应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件,作为验证的依据

5
施工
配合比
混凝土拌制前,应测定砂、石含水率并根据测试结果调整材料用量,提出施工配合比

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
　　混凝土施工检验批质量验收记录表
Q/CSG表5.10.7 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
混凝土强度及试件取样留置☆
必须符合设计要求和现行有关标准的规定

2
抗渗混凝土
抗渗混凝土试件应在浇筑地点随机取样。抗渗性能应符合设计要求

3
混凝土原材料每盘称量的偏差
水泥、掺合料
±2％

粗、细骨料
±3％

水、外加剂
±2％

4
混凝土运输、浇筑及间歇
　全部时间不应超过混凝土的初凝时间,同一施工段的混凝土应连续浇筑,并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时,应按施工缝的要求进行处理

一般项目
1
施工缝留置及处理
应按设计要求和施工技术方案确定、执行

2
后浇带留置位置
　应按设计要求和施工技术方案确定,混凝土浇筑应按施工技术方案进行

3
养 护
应符合施工技术方案和现行有关标准的规定

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
质量关注点:冷缝、蜂窝、麻面。
　　现浇混凝土结构外观及尺寸偏差检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.8 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
外观质量☆
　不应有严重缺陷。对已经出现的严重缺陷,应由施工单位提出技术处理方案,并经监理(建设)、设计单位认可后进行处理,对经处理的部位,应重新检查验收

2
尺寸偏差☆
不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位,应由施工单位提出技术处理方案,并经监理(建设)、设计单位认可后进行处理。对经处理的部位,应重新检查验收

一

般

项

目
1
外观质量
　不宜有一般缺陷。对已经出现的一般缺陷,应由施工单位按技术处理方案进行处理,并重新检查验收

2
轴　 线　 位　 移mm
独立基础
≤10(8)

其它基础
≤15(10)

墙、柱、梁
≤8(6)

剪力墙
≤5(4)

3
垂　 直　 度mm
层高
≤5m
≤8(6)

＞5m
≤10(8)

全高(H4)
不大于H4/1000,且不大于30mm

4
标　 高　 偏　 差mm
杯形基础杯底
0～-10

其它基础顶面
±10(8)

层 高
±10(8)

全 高
±30(25)

现浇混凝土结构外观及尺寸偏差检验批质量验收记录表(Ⅱ)
Q/CSG表5.10.8(续) 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
一

般

项

目
5
截面尺寸偏差
mm
+8～-5

6
表面平整度
mm
≤8(6)

7
电梯井井筒长,宽对定位中心线偏差mm
+25～0

8
预留洞中心位移
mm
≤15(10)

9
预留孔
中心位移mm
≤5(4)

10
截面尺寸偏差
mm
+10～-5

11
混凝土预埋件拆模后质量
应符合本部分附录B的规定

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日

　预制构件检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.9 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主

控

项

目
1
结构性能检验☆
　预制构件应进行结构性能检验。结构性能检验不合格的预制构件不得用于混凝土结构

2
外观质量☆
　不应有严重缺陷,对已出现的严重缺陷,应按技术处理方案进行处理,并重新验收

3
尺寸要求☆
　预制构件不应有影响结构性能和安装、使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位,应由施工单位提出技术处理方案,并经监理(建设)、设计单位认可后进行处理。对经处理的部位,应重新检查验收

4
　构件标志和预埋件、插筋、预留孔洞
　预制构件应在明显部位标明生产单位、构件型号等。构件上的预埋件、插筋和预留孔洞应符合标准图或设计的要求　

一

般

项

目
1
外观质量
　不宜有一般缺陷,对已出现的一般缺陷,应按技术处理方案进行处理,并重新验收

2
长度
偏差mm
板、梁
+10～-5

柱
+5～-10

墙板
±5

薄腹梁、桁架
+15～-10

3
宽度、高(厚)度偏差
±5

预制构件检验批质量验收记录表(Ⅱ)
Q/CSG表5.10.9(续) 编号:
施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
一

般

项

目
4
侧向
弯曲
梁、柱、板
不大于L2/750,且不大于20mm

墙板、薄腹梁、桁架
不大于L2/1000,且不大于20mm

5
预埋件
中心位移) mm
≤10(8

螺栓位移mm
≤5

螺栓外露长度偏差
mm
+10～0

6
预留孔中心位移
mm
≤5

7
预留洞中心位移
mm
≤15(10)

8
主筋保护层厚度偏差mm
板
+5～-3

梁、柱、墙板、薄腹梁、桁架
+10～-5

9
板、墙板对角线差mm
≤10

10
板、墙板、柱、梁表面平整度
mm
≤5

11
　梁、墙板、薄腹梁、桁架预应力构件预留孔道位置偏差
mm
≤3

12
翘曲
mm
板
≤L2/750

墙 板
≤L2/1000

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员: 　　　 年 月 日
监理(建设)单位
验收结论

专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注:L2为长度。

　装配式结构施工检验批质量验收记录表(Ⅰ)
Q/CSG表5.10.10 编号:
单位(子单位)工程名称

分部(子分部)工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准(或规范)名称及编号

施工质量检验及评定标准的规定
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
预制构件进场检查
外观质量、尺寸偏差及结构性能应符合设计要求和现行有关标准的规定

2
　预制构件与结构之间的连接
应符合设计要求和JGJ18、JGJ107的规定

3
　承受内力的接头和拼缝要求
应符合设计要求和GB50204的规定

4
　构件就位校正后的焊接质量
必须符合现行有关标准的规定

一

般

项

目
1
预制构件支承位置和方法
预制构件码放和运输时的支承位置和方法应符合标准图或设计的要求

2
安装控制标志
　预制构件吊装前,应按设计要求在构件和相应的支承结构上标志中心线、标高等控制尺寸,按标准图或设计文件校核预埋件及连接钢筋等,并作出标志

3
预制构件吊装
预制构件吊装应符合标准图或设计的要求。起吊时,绳索与构件水平面的夹角不宜小于45°,否则应采用吊架或经验算确定

4
临时固定措施位置和校正
　预制构件安装就位后应采取临时固定措施,并应根据水准点和轴线校正位置

5
接头和拼缝要求
应符合设计要求和有关现行标准的规定

6
杯形
基础
中心线轴线偏差mm
≤10(8)

7
杯底安装标高偏差mm
0～-10

装配式结构施工检验批质量验收记录表(Ⅱ)
Q/CSG表5.10.10(续)
