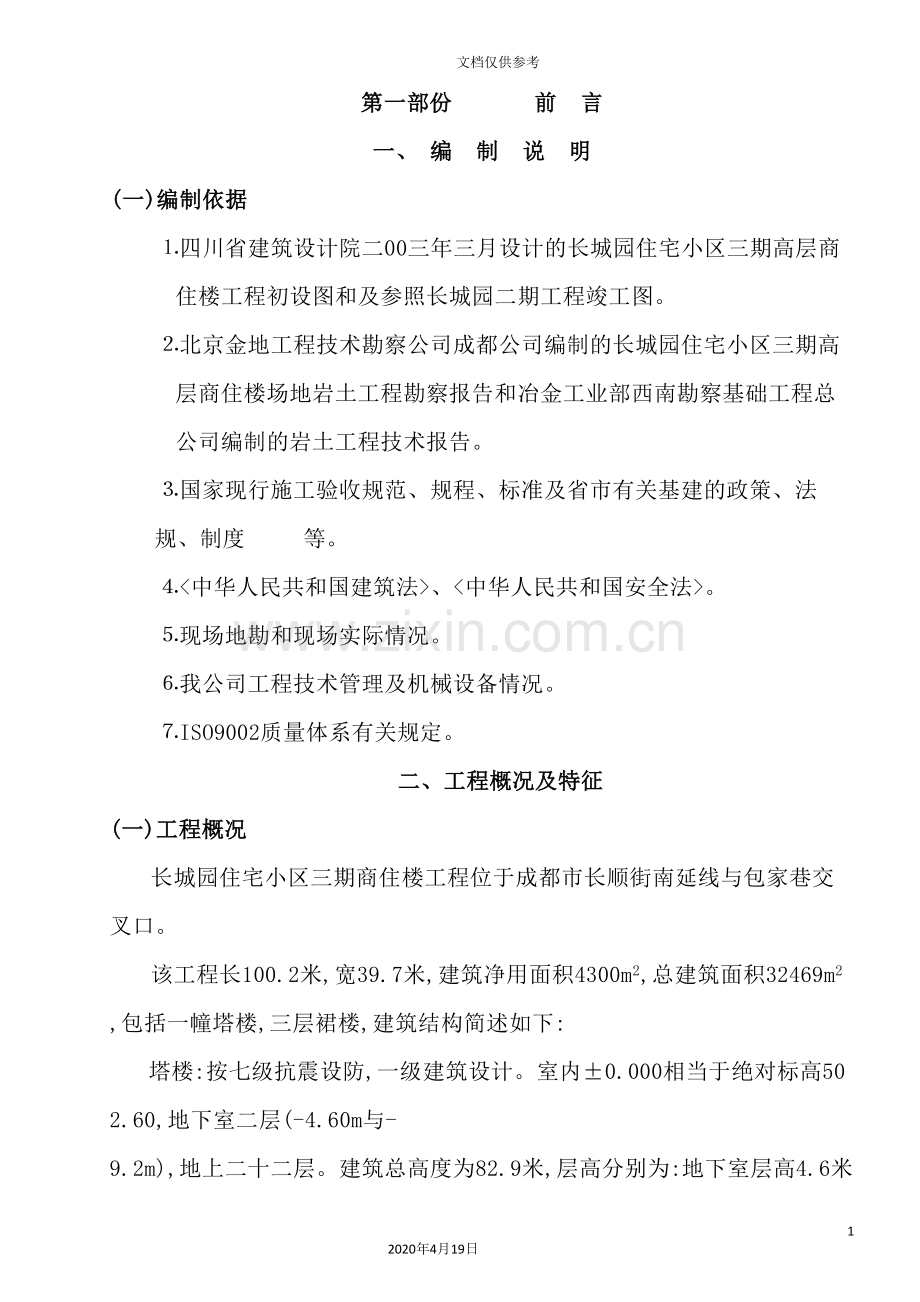

工程投标施工组织设计1292020年4月19日文档仅供参考第一部份 前 言一、 编 制 说 明(一)编制依据四川省建筑设计院二00三年三月设计的长城园住宅小区三期高层商住楼工程初设图和及参照长城园二期工程竣工图。北京金地工程技术勘察公司成都公司编制的长城园住宅小区三期高层商住楼场地岩土工程勘察报告和冶金工业部西南勘察基础工程总公司编制的岩土工程技术报告。国家现行施工验收规范、规程、标准及省市有关基建的政策、法 规、制度 等。、。现场地勘和现场实际情况。我公司工程技术管理及机械设备情况。ISO9002质量体系有关规定。二、工程概况及特征(一)工程概况长城园住宅小区三期商住楼工程位于成都市长顺街南延线与包家巷交叉口。该工程长100.2米,宽39.7米,建筑净用面积4300m2,总建筑面积32469m2,包括一幢塔楼,三层裙楼,建筑结构简述如下:塔楼:按七级抗震设防,一级建筑设计。室内0.000相当于绝对标高502.60,地下室二层(-4.60m与-9.2m),地上二十二层。建筑总高度为82.9米,层高分别为:地下室层高4.6米,裙楼一层4.8米,二层4.2米,三层6.6米,标准层高3.0米.结构为框剪结构,加气块填充墙。柱网8x7.25,6.2x7.25,5x7.25。基础为筏板基础,底板厚1600mm和750mm,砼强度等级C35,抗渗等级1.2MPa,地下室外墙厚400mm,抗渗等级同底板。楼层板厚分别有200mm 、120mm、140mm及100mm。钢筋、级直径分别为6.5、8,12、16、18、20、22、25、25、28、32十一种。粗钢筋连接采用闪光对焊、电渣压力焊、窄间隙焊及锥螺纹连接(A级连接)的连接方式连接。砼等级有C10、C15、C20、C30、C35、C40、C45、C50、C55、C60十种,同楼层不同构件砼设计强度等级不同。裙楼建筑作为商场,外墙为灰色仿石涂料,内墙为乳胶漆,电梯房、电梯厅为花岗石,卫生间为防水后作砂浆找平层、内墙为抹灰后刮乳胶漆腻子瓷砖墙面。塔楼建筑:塔楼为高层电梯公寓,外墙为外墙砖,内墙为乳胶漆腻子、水泥砂浆搓毛地坪;厨卫间为水泥砂浆搓毛墙面、地坪;门窗为塑钢门窗。辅助用房:地坪为豆石地坪,顶棚、墙面为乳胶漆。(二)工程特点长城园住宅小区三期高层商住楼四川省军队转业干部服务中心和四川省红星房屋开发有限责任公司开发,是安置省军队转业干部的住宅楼。服务范围广,社会影响大,属国家重点工程。它的投入使用,对国家军队建设及拥军优属都具有重要作用。因此必须优质、安全、文明、高速建成。本工程裙楼连接一幢塔楼,包括高层电梯公寓、商场、辅助用房,是功能齐全的系统工程。整个建筑雄伟壮观,立体感强,立面造型优美,必须精心组织,与建设、设计单位密切配合,配套建成方能按期交付使用。该工程平面尺寸较大,南北长95.6米,东西宽37.7米。裙楼与塔楼联成一体,施工中水平运距长,垂直运输量大,不安全因素多,必须采用合理的分段流水施工,配备足够施工机械,解决好水平、垂直运输和人员上下。采取可靠安全措施确保顺利施工,按预期完成施工任务。该工程四周紧临居民住房,周边防护安全尤为重要。外架均采用水平兜网和立网全封闭相结合的方式进行安全防护。本工程安装分项多,在施工过程中,认真做好土建及安装的交叉配合是工程顺利进行的保证。本工程由于场地狭窄,属无场地施工,特需利用地下室顶板作为施工临设,为此对地下室顶板必须采取安全可靠的措施方可使用。(三)工程地质及气象该工程地形平坦,交通方便,各勘探钻孔孔口标高在501.91-502.40m之间,相对高差0.49m。场内各土层自上而下分布如下:杂填土:灰黑色为主,松散,稍湿,主要由建筑垃圾和废土组成,厚0.5-2.1m。素填土:灰黑-褐黄色,稍湿,松散-稍密,主要由粘性土和砂土组成。厚0.4-4.9m,该层遍布整个场地。粉砂:黄灰色,主要由粉细砂和少量粘性物组成。圆砾:黄灰色,砾、卵石含量10-20%,砂含量80-90%,厚度0.3-2.8m。卵石:杂色,粒径一般为2-8cm,大者可达20cm左右。填隙物含量约15-40%,该层顶板埋深1.8-6.6m,标高为496.77-500.52m。稍密卵石层卵石含量45-60%,中密卵石层卵石含量60-75%;密实卵石层卵石含量75%以上。地下水初见水位为6-7m,勘探期间测得地下水静止水位为5.2-5.3m,本场地地下水受大气降水及上游地下水补给,地下水夏高冬低,随季节变化面明显。地下水位年变幅为1.5-2.0m,3月为平均水期,7-9月为丰水期。成都地区气候属亚热带湿润气候,多年年平均降雨量947mm,日最大195.2mm,多年年平均蒸发量约1020.5mm,多年年平均相对湿度为82%,多年年平均气温16。(四)现场情况本工程可操作面狭窄,西面无围墙位置。进场后须搭设5米高防护栏杆,并满挂安全网作为施工现场的临时围墙;东面和南面已建好围墙;北面进场后需砌筑围墙。道路、水、电、排污管已到施工现场围墙内,电可提供500KVA,供水管接口100,排污及雨水入口在二期工程现场共有5个,能够满足施工需要。现场为原3508厂厂房,经平场后高差仅为0.5米左右,地势平坦,但地下有原厂房的设备基础,进场后需破除。(五)发包范围工程发包范围:长城园住宅小区三期高层商住楼工程的土建、安装总承包,由总包单位负责管理和配合,材料由甲、乙双方共同选定合格厂家。专业性较强的分项工程,如打井、降水、基坑支护、消防等由甲乙双方共同商定施工单位,但各分项工程的施工质量必须达到优良。各分包单位工程质量必须符合现行标准,规范、标准图的要求,工程质量必须达到优良。(六)施工缝的留设根据本工程特点,梁板不留垂直施工缝,竖向结构施工缝按以下要求留设:地下结构:地下室底板面和地下室外墙在底板上50cm处同时留一道施工缝。上部结构:柱子每层只在楼板上留一道施工缝。现浇楼梯:施工缝留在平台以上第三梯步。(七)推广运用”四新”技术该工程列为本公司重点工程,公司在施工力量及物资供应上给予重点保证的同时,在技术力量上高度重视,成立以总工程师为首的科技领导小组,负责该工程新工艺、新技术的推广运用。计划如下:砼采用泵送砼,适量掺加外加剂,以解决砼施工的坍落度损失。粉煤灰在砌筑抹灰中应用(按有关规定掺量)粗钢筋连接采用横向窄间隙焊、闪光对焊新技术,保证钢筋连接质量。现代管理技术和计算机应用,采用微机对计划、技术、材料、成本等进行施工全过程管理。采用木模、竹胶板和碗扣式脚手架及模板早拆体系新技术。在施工生产活动中推行GB/T19002IS09002质量保证体系,从而保证工程质量。 三、施工布署(一)施工指导思想根据工程特点、工期、质量要求,本着为蓉城人民争光使用户满意营造建筑精品、精心组织精心施工,狠抓施工质量、配备精良设备,优秀施工人员,实行严格科学管理,做好协作配合工作,自觉服从甲方的监督,做到优质、安全、文明、节约、快速完成工程建设任务。(二)施工主要目标公司将该项目列为必保优良力争创”杯”工程。我们的质量方针是”以质量求生存,以质量求发展,以质量求效益”。制定出严格的质量、安全工期的控制措施,在生产过程中始终围绕工程质量达优良这一目标组织施工。严格监督、检查验收,各工序施工质量自觉接受甲方、监理、设计院、质监站等单位监督,强化项目管理,精心组织施工,确保优质、高效、安全生产、文明施工等各项目标的全面实现,具体目标是:质量目标:a、按照GB/T19002 -1994 ISO 90021994标准要求建立和实施质量体系,并不断地完善和坚持质量体系的有效运行。b、工程质量必须优良,并争”芙蓉杯”,创”天府杯”。c、加强并完善售后服务,严格执行合同,保证全年无客户投诉,客户意见处理率100%。工期目标:总工期390天,其中: 基础及地下室:130天 主体:140天 装饰装修:160天(不含穿插时间)安全生产目标:杜绝死亡及重伤事故,轻伤频率控制在15以内。创立。文明施工目标:创立成都市”十佳建筑工地”,达到建设部标准。(三)临设安排根据工程需要,安排办公室、会议室、生活用房共200m2,钢筋加工房300m2,木工房30m2及材料堆场、临设道路。工人住宿根据现场情况合理安排。(四)施工总平面布置由于该工程施工场面较大,因此施工总平面布置的原则是:生产区和生活区即分开又紧密相连,便于施工和管理。起重设备使用方便,能复盖整个生产现场,尽量减少材料转运及粉尘和噪音;材料分类堆放,文明有秩;平面交通流畅;排水通畅;用水用电方便等。其总平面布置详见附图一。(五)集中力量,建设优良工程本工程作为公司一类项目,将在技术施工力量及物资供应上给予重点保证。项目成立以总工程师彭荣成、副总工程师薛光明为首的科技领导小组,负责该工程新工艺、新技术施工和工人特殊技术培训指导工作,从技术上保证工程需要。对于特殊技术工种,将在全公司范围内调集施工力量,确保该工程施工任务的顺利完成。在本工程施工过程中,实行人、财、物的优化组合和动态管理。(六)施工顺序安排及结构施工流水段划分施工总体安排:根据工程特点,施工安排以保证工期为准则,确保优良工程为目标,按照不浪费人力、物力,又充分利用施工条件,不停工、不窝工,合理科学的组织施工。本工程虽然平面面积大,但可操作面却很狭窄,施工中必须合理科学地组织施工力量展开施工。特将本工程按分部工程化分施工段:基础地下室以(11)(21)轴为第一施工段;(21)(210)为第二施工段。0.000以上10#楼为第一施工段;11#楼为第二施工段。各施工段在互不影响施工进度的前提下,组织合理的综合作业队,进行平行流水交叉作业。在挖孔桩土方施工阶段,由于挖孔桩需做深层压板和小应变测试,在施工前配合甲方、设计院、质监单位将需测试的桩事先定出,施工中对需测试桩的土方、钢筋、砼工程提前进行,并加强砼的养护,以尽早进行测试,从而保证土方施工中下车坡道,尽快挖出,保证地下室独立柱基、挖孔桩的施工工期。为整个工程羸得时间。以利及早开展主体工程。在框架主体完成五层后,插入砌体工程,主体结构验收后进行室内外装饰。因该工程为二栋塔楼,结构验收分别进行,以利及早开展装饰装修工程,使整个工程装修工作能有条不紊地均衡进行。在装修工程顺序安排上,除考虑施工操作方便,保证质量、产品成果保护等因素外,还需合理安排与二装施工的交叉作业,及早提供二装施工操作部位,以确保在总工期内完成达到竣工使用要求的工期内容。水电施工配合土建施工进行。施工顺序:本工程从开工到竣工分为四个阶段进行施工及控制管理,第一阶段为基础、地下室部份,第二阶段为地上主体结构部份,第三阶段为装饰装修阶段,第四阶段为总平及施工收尾阶段。各阶段施工顺序遵照如下原则:基础、地下室阶段:基础大开挖后按已划分好的施工段进行平行流水作业,独立柱基先浇钢筋砼至独立柱基顶面;人工挖孔桩浇钢筋砼至桩承台下口以上150mm;接着浇筑底板砼,最后浇筑地下室外墙、顶板及柱、梁。由于地下室有几条后浇带,各施工段互不影响。如果某个施工段被延误了,其余施工段仍可独立进行施工,但必须控制好后浇带的施工质量。基础挖孔桩工期长,需进行大小应变测试,是影响基础工期的重要因素,因此在工序安排上,在基础土方大开挖后提前进行挖孔桩的土方、钢筋、砼工程施工。独立柱基的土方、钢筋、砼工程插入进行,不影响整个基础施工工期。主体结构阶段:按结构水平及竖向分层分段施工,各工种进行滚动作业,框架钢筋砼结构按先浇柱砼,然后浇梁、板砼。框架钢筋砼结构完成五层后插入围护墙砌筑。装饰装修阶段:该工程平面大,内装修量大,以内装修控制装修工期,结构验收后即进行装修工程,需要进行二装部位应提早完成。外装修在屋面防水工程完成后即开始进行。总平面及清扫交工阶段:室外总平面先埋设管线及地下设施,然后施工道路。清扫修补,全面复查并恢复安装损坏的装饰部位。四、组织机构(一)机构设置本工程为成都市有影响的重大工程,因此我公司将该工程列为本公司重点工程。本工程实行项目法管理,特委派具有丰富经验的项目经理组成经理部负责具体施工管理。各个施工管理部门在项目经理部的指挥下,做到有计划的组织施工和管理,确保工程项目的工期、质量、安全、成本及文明施工达到目标要求。公司做好人力、周转材料、机械设备等后勤保障工作。施工机构管理体系图(详见附表一)。管理人员岗位责任职责表(详见附表二)(二)质量保证体系本工程质量必须达到优良,争创”芙蓉杯”。为保证质量目标的实现,建立工程质量监督和保证体系如下:1、质量监督体系由质监站负责质量监督核定,建设单位工地代表、监理工程师、设计院工地代表、施工单位组成质量监督体系,对单位工程、分部工程进行质量监督、检查和评定。(质量监督体系图详见附表三)2、质量保证体系建立健全质量管理保证体系,按照公司ISO9002程序文件有关要求严格依照勘察设计文件、设计图纸和技术标准精心施工,并接受工程质量监督机构的检查。(详见附表四)(三)安全保证体系建立建全各级安全生产责任制、安全生产管理制度,自觉接受成都市安全监督检查站的指导和检查,并服从建设单位和监理单位的管理。项目经理部设专职安全员,实行安全一票否决,接受公司安全领导小组(质安处)及分公司安全领导小组(质安科)的检查和反指导。分公司每季度组织一次大检查,项目经理部每月组织一次大检查,在安排生产的同时必须对安全生产进行安排。(安全保证体系详见附表五)第二部分 土建工程施工方案一、土建工程施工准备本工程位于成都市文庙西街123号,地处三五零八厂厂区内,地形平坦,基本具备施工条件。但在施工队伍进场前,还应做好以下工作:场地平整的表面坡度应符合设计要求,排水沟坡度不小于1%。场地四周修补围墙并作好大门,以便于施工现场管理。根据施工总平布置图修建现场临时用房,并布置好用水、用电管线,修好现场排水沟。根据基础平面布置图,作好测量放线工作,校核轴线、标高,为上升作好工作内容执行部门或个人完成时间现场交验工作建设单位和施工单位现场障碍物清除施工单位图纸会审建设单位、施工单位、设计单位、质监站施工组织设计公司总工办现场测量专职测量员随工程进度现场临设项目主办工长材料及半成品计划项目内业随工程进度机械设备供应公司动力科随工程需要材料、周转材料供应分公司材料科随工程进度试验检测省建十二公司中心试验室、成都市桩基监测中心随工程进度准备。(一)施工准备计划(二)主要机械设备的选择依据该工程为二栋塔楼及建筑结构形状和工程进度计划的安排、塔机吊次的估算,确定使用两台塔机,作为该工程主体结构施工期间的垂直运输机械。在主体结构完成四层插入砌体时,安装两台双笼电梯,以利材料运输和人员的上下。为满足工程施工的要求,垂直运输设备选用两台QTZ-315B(R=40m)自升式塔机作为两幢塔楼工程主要垂直运输工具。QTZ-315B塔机机械性能:最大起重高度:90m(附墙高度) 回转半径:40m最大起重量:3.0T 最小起重量:0.8T 42 (2倍率)最大提升速度(m/min ): 21(4倍率) 14(2倍率)最低提升速度(m/min): 7(4倍率)由于本工程工期很紧,为了顺利完成本工程,特在主体完成到四层时插入砌体的施工。为了保证材料运输和人员的上下,选定由四川省建筑机械厂生厂的SF12A型双笼建筑施工电梯,其功率较大,三级调速。SF12A型建筑施工电梯主要技术性能:单笼额定载重量:1200KG或15人。最大起升高度:100m 限速器准定速度:42m/min电动机功率:2X75KW 梯笼尺寸:3x1.3x2.6m标准节尺寸:0.8x0.8x1.508m 整机重量:29942Kg选用一台HBT60砼泵运送罐车砼到浇筑面序号机械名称规格单位数量功率(KW/台)备注1自升式塔式起重机QTZ-315B台235KWR40m2双笼电梯SF12A台22X75KW3砼搅拌机JZC350升台211KW备用2台4插入式振动器HZ-50台1011KW备用5台5平板式振动器BL11台22.2KW6潜水泵QY-15m台24.4KW7园盘锯M3Y-200台211KW8压刨MB904台26.3KW9冷拉卷扬机JM-5台211KW10直流电焊机Ax3-300台210KVA11交流电焊机Bx3-300台223.4KVA12电渣压力焊机G2H-36A台445KW13蛙式打夯机H201D台46KW14台钻ZS4019台13KW15柴油发电机120KW台1120KW备用16砂轮机S3St-200台23KW17钢筋切断机QJ40-2台211KW18钢筋弯曲机WJ40-1台26KW19钢筋调直机GTJ4/8台25.5KW20对焊机UN1-100台2100KVA75KVA21台秤100型TGT-500台46KW22供水加压泵Y160M2-2台113KW。电动机功率:90KW 最大理论排量:58m3/h砼骨料最大允许粒径:40mm 砼坍落度:150180mm最大运距:水平620m 垂直120m(三)主要机械设备需用量计划(四)施工现场用水、用电量的确定及布置施工用水施工用水量的计算a.生产用水量:q1=k1k2(QN1/(83600)=13.125(升/秒)b.施工现场生活用水量:q2=P1N3K4/(t83600)=0.339(升/秒)c.总的用水量:q=q1+q2=13.464(升/秒)10(升/秒)故能满足消防用水量d.管径的计算: 4Q 413.464 = = =0.097(m) V1000 3.141.821000供水主管选用100mm,支管选用50mm镀锌管即可满足需要。平面管网布置:由建设单位提供的水源引出100mm的供水主管接入现场消防栓,施工用水采用50mm镀锌管按施工平面图布置。竖向管网布置:由于建筑总高已超过二十米需安装50mm的竖向主管由供水主管接入。竖向主管随楼层结构上升,在每层留出接口设置支管,以满足各楼层施工用水的需要。楼层每隔三层设置相应的消防器材,消除火灾隐患。楼层供水采用Y1600M2-2加压泵供水。施工总平面用水布置图(详附图五)。施工排水,楼层上施工废水用100PVC管有组织地排向地面排水沟,所有施工废水经二次沉淀排入下水道内(见附图三)。施工用电用电量的确定:a.电动机额定功率:P1=297.4KWb.电焊机额定容量:P2=123KVA照明用电量按动力用电量的10%计算:P3=23.7KWc.总的用电量:P=1.1(K1P1/Cos+K2P2)+P3 =1.1(0.6297.4/0.75+0.6123)+23.7 =366.5KVA变压器的选择:根据总用电量,选择容量为350KVA的变压器。施工总平面用电平面布置图,详附图四。楼层施工用电布置图(详附图七)。施工用电分配情况根据施工现场中的用电情况,由审定批准的用电负荷,在指定地点敷设暗线并装表计量。电源从甲方提供的电源设置配电房分三个主回路铺设,一路满足两幢住宅塔吊和两幢楼层内各种移动设备的用电;一路满足生活、宿舍、办公用电和施工照明用电;一路满足钢筋房、木工房用电。为了解决施工中可能产生的突然停电,配电房内安装倒顺开关,准备一台120KW的柴油发电机,作预备供电电源,以满足施工正常序号名 称规 格单 位数 量1钢管1mt602钢管1.51.8mt503钢管2.54mt1004钢管2mt205钢管4m以上t2506竹胶板1m2m0.008m张30007十字扣件千个708旋转扣件千个159直接扣件千个1510木架板3003000块500011竹笆1000 5mm张52012聚乙烯绿色防火安全网m23000进行。施工用电线路安装要求 三个主回路按平面图布置电缆线需加PVC套管,经过现场进出口及经过现场施工道序 号工 种人 数进场时间1钢 筋 工100 3月10日2混凝土 工10 3月10日3架 工30 3月10日4砖 工100 3月10日5抹 灰 工120随工程进度6测 量 工3 3月10日7试 验 工2 3月10日8油 漆 工60 4月10日9电 焊 工4 3月10日10机 操 工4随机械设备进场11塔 吊 工10随塔吊进场12机 修 工2随设备进场13电 工3 3月10日14模 板 工100 3月10日15普 工80随工程需要进场路的电缆线必须加钢套管,并埋入地下50cm以上。每一主回路到达站(房)时,必须设置总配电箱,由总配电箱分到各设备配电箱上。电动工具等移动的用电设备采用从总配电箱接出活动配电盘,再在配电盘上插接。进入楼层的竖向主供电线路必须加PVC套管,并用管卡固定在楼层墙面上。主供电线详施工总平面布置。 (五)主要周转材料需用计划(六)主要劳动力需用计划说明:本计划应根据基础、主体、装修各阶段人员需求分批进场。二、基础及地下室施工方案基础和地下室是整个工程施工进度和质量优劣的关键,我们将以先进的科学管理,严密的组织和合理的施工技术来保证基础及地下室的施工进度和质量创优目标。现将主要施工方法简述如下:(一)施工顺序地下室的施工顺序是:测量放线降低地下水位机械大开挖基坑护壁人工挖孔桩独立柱基回填地梁垫层(砂层+砼层)测量放线地梁砖胎模回填土底板垫层(砂层+砼层)地梁砖胎膜及底板垫层抹灰找平底板下外防水SBS及砂浆保护层地下室底板扎筋支模地下室墙体扎筋、支模、水电安装预埋、浇筑砼(浇至底板上500mm处)外侧墙、柱支模、扎筋、浇砼地下室顶板、梁支模扎筋、浇砼。(二)测量放线建筑物的定位放线以成都市规划局认可的红线和四川省建筑设计研究院提供施工总平面图为依据,使用J2经纬仪和S3水准仪,由于本工程轴线总长达102m,因此选用经检定合格的50m钢卷尺作测量长度的工具,使用时还应增加测距仪,以减少误差。为了方便塔楼0.00以上部分的轴线引测,在每栋塔楼的地下室顶板上埋设四块2002006的钢板,钢板上刻出精确的纵横轴线。钢板的埋设位置见附图20。为了搞好标高控制工作,将已知水准点(0.00米标高)引测至场内东、南、西、北四面便于保护处各一点(按半永久性埋点),引测高程采用”往返法”,闭合差不超过5Nmm(N为测站数)或20LMM(L为测线长度,以km为单位)。(三)降水方案地下水位埋深平均值在现场地面以下6.50m处,含水层为均质的砂砾石层,渗透系数k=20m/d,含水层厚度H=18.5m,抽水井水位降低值S=8.5m,抽水井半径R=0.175m,抽水井围成的基坑尺寸为45.7m95.4m,影响半径R=50m。1、基坑总涌水量Q值计算根据图开有、环关井点系统的等效半径r0为 95.42+45.72 r0= 20.14 = 44.94m(LC为基坑周长) 引用半径R0=R+r0=500+44.94=544.94m (2H-S)S Q=1.366KLgR0-Lgr0 (218.5-8.5)8.5 =1.36620Lg544.94-Lg44.94 =6128.03m3/d2、计算所需管井数单根管井的最大出水量q=120rL0K=751.95m3/d井点数目:n= 1.1Q/q=1.16128.03/715.95=9.410个井点间距:a=Lc/n=(95.4+45.7)2/10=28.22m3、检验基坑中心处水位降深值:=H-H2-Q/1.366KlgR0-1/nLg(x1+x2xn)式中 n=10 x1 x2xn 为从基坑中心至各井点的距离(m)即:x1=46.9m x2=23.6m x3=31.7m x4=51.5m x5=49m x6=41m x7=23.5m x8=31.9m x9=52.5m x10=49m=7.5m 经分析满足设计要求。4、降水、排水方法降水井的成孔用CZ-22型 冲击钻进行,洗井用V6/8空压机,各工序必须严格按质量标准控制,确保成井质量。为了保证施工的顺利进行,降水工作在基坑开挖一周前开始,降水开始前建好沉砂池和排水明沟。每个井点安装一台潜水深泵连续24小时不间断抽水,抽出的水经沉砂池沉淀后排入市政下水井道内。根据现场实际情况,用12米长的排水明沟、96米100排水管将4口沉砂池联结成一个排水系统,排入指定市政污水井,并定时定人及时地将沉砂池内的砂排出池外。沉砂池及排水沟见附图九。(四)地下室基础土方开挖及回填根据和本工程设计图,本工程基础大开挖后最浅位置的标高为地面以下-5.4m,因此考虑土方开挖深度为 5.4m。据此测算土方开挖量约为25000m3,故土方开挖量较大,施工时只能采用机械大开挖,即采用一台W-100反铲挖掘机进行土方大开挖。挖土时由(11)轴向(2-10)轴边退边挖,根据规定,机械大开挖时必须考虑土方壁按10.67放坡,但由于场地限制,东西面有五冶工地和君平街中学的宿舍三五零八厂的宿舍,故部分范围内开挖时不能按此实施,对不能按此系数放坡的坑壁则采取挖喷锚护壁 。机械大开挖时,为了不扰动原土层的结构,在机械挖到-5.1m时停止机械大开挖,余下300mm厚的土方由人工修边捡底到设计标高。根据本工程的特征,基础设计采用人工挖孔桩和独立柱基,因人工挖孔桩基础按规范要求必须做深井荷载和小应变试验,同时考虑本工程基础的实际情况,故机械大开挖后必须留一条马道以利车辆进入。在(2-10)轴边上留一条直马道,待本工程独立柱基及挖孔桩的砼以及底板垫层砼浇筑完后才挖走下车坡道。坡道挖完后施工68#、69#桩及该部分独立柱基础及垫层砼。根据本工程的设计情况,土方工程分为两个阶段:第一阶段挖至底板下口;第二阶段为独立柱基、地梁、人工挖孔桩、筒体部分、人工挖孔桩承台的挖土,并将土运至(2-10)轴旁,并在其旁留一条下车坡道,坡道位置须让开挖孔桩桩位,待独立柱基和挖孔桩砼以及底板垫层砼施工完后再挖坡道上独立柱基及挖孔桩的土方。坡道土方施工完后,坑内尽量不留余土,以免发生土方的场外转运。根据工程设计情况,土方工程分为两个阶段。第一阶段为基础土方大开挖,挖至底板下口;第二阶段为人工挖孔桩、独立柱基、筒体部分、人工挖孔桩承台、地梁的土方并运至下车坡道旁,以便挖坡道土时一起挖去。第一阶段土方开挖过程中,插入周边基坑护壁施工。由于场地狭窄,因此本工程独立柱基、筒体部分、人工挖孔桩、地梁的土方和机械不能施工的人工修边捡底及死角土方全部用汽车运离现场15公里以外的指定地点堆放。所需回填土从场地外15公里运回,回填时必须按要求分层回填连砂石或37灰土且必须夯实。(土方回填详见附表六)(五)基坑护壁本工程开挖深度达5m以上,为了保持坑壁土方的稳定,必须采取护壁 措施。根据我公司长城园一期工程基础护壁的施工经验及二期工程的现场实际情况,特采用砖护壁和局部喷锚护壁。砖护壁:砖护壁 最下边1m采用370mm,其上2m为370mm,再上22.6m范围内用240mm砖墙护壁,护壁墙体用MU10标砖M5水泥砂浆砌筑。在砂层较厚地段,为了提高护壁的整体性,此部份砖墙脚浇钢筋砼梁带。在砖护壁中部,水平方向打入钢筋,使砖墙与土壁联接,钢筋为20、长3000mm,共计七排,垂直方向用205000与此焊接形成整体网片。护壁在基坑四周顶部浇筑100mm厚C10砼封顶,宽2m,并按3%向坑外放坡,防止雨水渗入边坡。同时为了保证地表水不在护壁 墙体中积存,护壁砖墙中埋设60PVC塑料水管长800mm,其横向间距6000,竖向间距1000。管壁一周钻孔,以利地表水从泄水管中排出,砖护壁 与土方开挖交叉进行,挖好一段砌一段砖护壁,护壁结构见详图。同时在施工砖护壁之前,必须对基坑壁进行人工修整边坡,边坡的挖土厚度为200mm。护壁砌筑前,检查建筑边轴线与护壁墙脚线位置是否正确;保证地下室主体施工顺利进行。(详见附图)喷锚护壁:本工程局部(即东侧紧靠民房,长约40m一段)采用喷锚护壁,在土方开挖的同时插入喷锚护壁施工。(详见附图11)喷锚护壁施工工艺耕土及粉质粘土施工工艺流程:土方开挖(挖深1.80m左右)钻锚杆孔安设锚杆锚孔内压力注浆焊接14纵横通长钢筋安装钢筋网6200喷C20砼(厚80100mm)土方开挖。砂及卵石层施工工艺流程:土方开挖(挖深1.80m左右)钻锚杆孔安设锚杆锚孔压力灌浆挂6200钢筋网焊接14纵横通长钢筋喷射C20D厚80100mm土方开挖。在施工过程中,必须确保工程质量,使锚杆与钢筋网、喷射砼形成一个整体,以确保坑壁稳定。施工方法与施工要求:a、土方开挖至第一层位置后,开始修边至开挖而并将锚杆位置标于坑壁校对无误。b、用钻机钻锚杆孔,并按设计控制好锚杆倾角。c、安放锚杆至设计长度并用压浆机灌浆,灌浆采用水泥浆,压力达到设计要求后停止灌浆。d、挂喷锚网片焊14纵横通长钢筋。e、喷射砼护壁。(六)人工挖孔灌注桩施工本工程挖孔桩基共69个,分布于电梯筒体部分和两塔楼处。机械开挖至设计桩顶标高后即可施工桩基,其施工顺序是测定桩位在桩顶地面砌砖护圈挖第一节土方支模、绑扎护壁钢筋、浇第一节护壁砼重复直至设计标高校核孔中心检查孔深、验收桩孔直径、中心及持力层吊放钢筋笼就位并固定浇筑桩身砼。人工挖孔桩测量放线:首先确定每个挖孔桩的圆心,然后按桩的直径+2230mm画好园弧(230mm为桩护壁厚度)。为了在施工中控制桩的偏移,在确定好园弧后用MU10标砖和M5水泥砂浆砌一个桩直径+2230mm的砖护圈,高300mm,砌好后用30mm厚1:2水泥砂浆把标砖的三面抹平压光,最后把控制桩位的两根十字交叉轴线弹在护圈上,用红油漆打上标记,以利施工中随时吊线检查复核桩的位置偏移情况。人工挖孔灌注桩施工要点:土方开挖:桩孔土方开挖直径=护壁厚度2+桩身直径,开挖时要严格加以控制,确保桩径桩底满足设计要求。因本工程桩与桩之间间距较小,为了保证安全,施工时采用跳跃式间隔挖土。桩孔内取出的土采用吊桶人工提运至孔顶,用人工转运至(2-10)轴线坡道处后再用汽车运出场外15KM以处堆放。挖孔时由人工从上至下逐层用镐、锹进行,遇坚硬土层时用锤、钎破碎,挖土次序为先挖中间部分后挖周边,允许尺寸误差3cm。钢筋砼护圈施工:护圈采取分节施工方式,每节施工高度为1m,挖进1m深的土,制作一节护圈。模板由组合木模拼装而成,拆上节支下节,循环周转使用,护圈砼用吊桶先倾倒在操作平台上,然后人工运输浇筑,上部留100mm高浇筑口,拆模后用砼堵塞,砼强度达1MPa即可拆模。钢筋笼制作安装:钢筋的种类、钢号及尺寸规格按设计要求配料和加工。钢筋笼在现场绑扎,场地先找平夯实。钢筋笼的绑扎顺序:先利用圆圈形的加强筋作架主筋,将主筋等间距布置好,然后按规定的间距安设螺旋箍筋。箍筋、架立筋与主筋之间的接头用电弧焊接固定。钢筋笼的就位:本工程利用现场的塔吊将钢筋笼就位,起吊时要对准孔位、扶稳、缓慢、避免碰撞孔壁,到位后立即固定。钢筋笼的保护层:保护层的厚度为50mm,采用与桩芯砼的同比例砼预制垫块绑扎在钢筋笼外侧加以保证,砼垫块的间距为1.2m。在每个钢筋笼的下部、中部及上部,用20钢筋长100mm的短钢筋焊在主筋外侧支撑在护壁上,沿圆的方向间距为700mm,呈梅花形分布,以进一步固定钢筋笼,确保主筋保护层厚度。
