使用MODBUSPOLL对MODBUS协议通讯设备进行调试

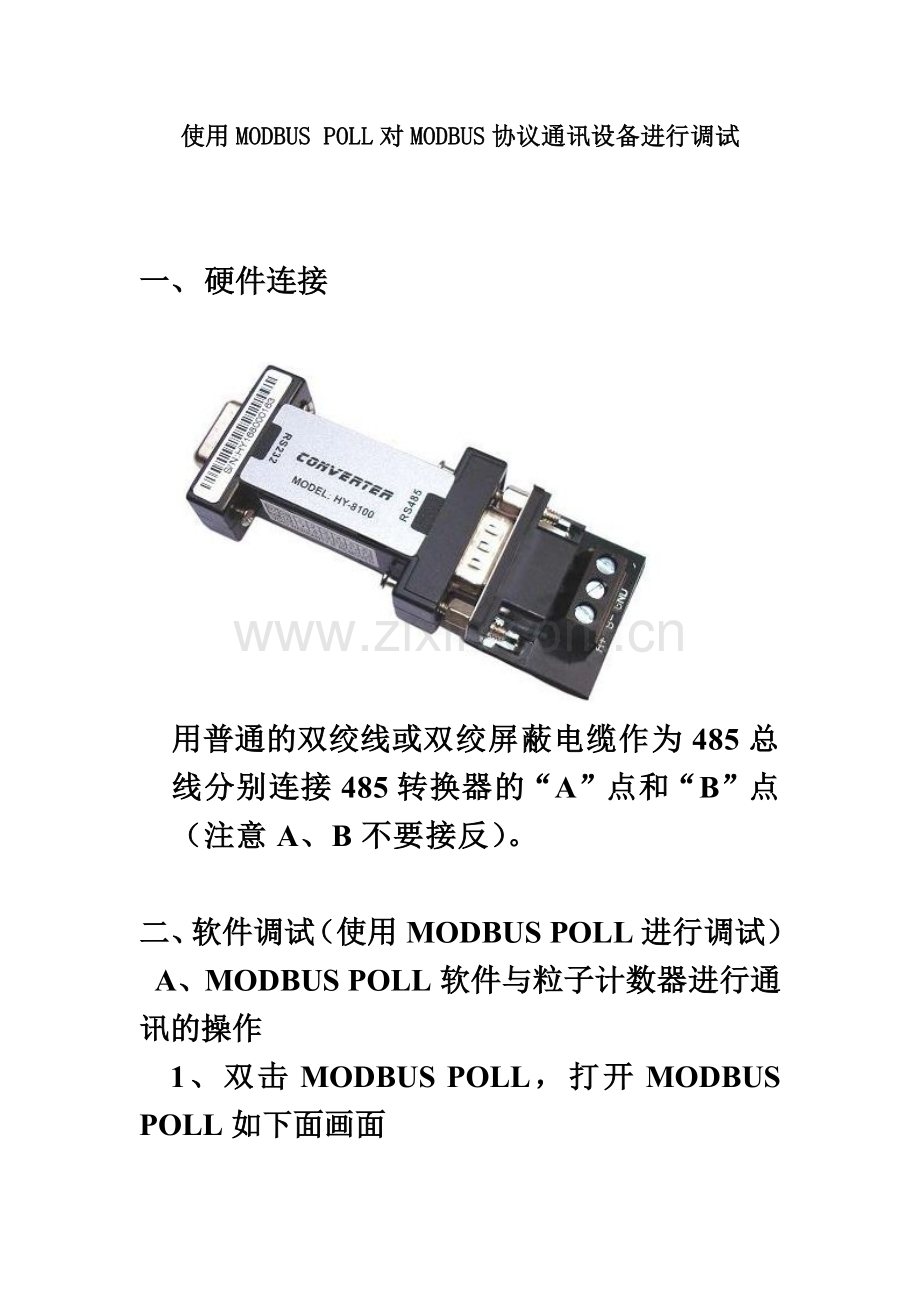

使用MODBUS POLL对MODBUS协议通讯设备进行调试

一、 硬件连接

用普通的双绞线或双绞屏蔽电缆作为485总线分别连接485转换器的“A”点和“B”点（注意A、B不要接反）。

二、软件调试（使用MODBUS POLL进行调试）
A、MODBUS POLL软件与粒子计数器进行通讯的操作
1、双击MODBUS POLL，打开MODBUS POLL如下面画面

2、打开新建窗口后，找Connection选Connect如下图

1、 点击Connect出现如下画面（就如图中设置就行）

5、点Setup选poll Definition如下图

2、 点击poll Definition出现如下界面（如图中设置就行）注：ADDRESS是指寄存器的起始位，通常填“8“，但有时需加”1“变成”9“（对于老版本的MODBUS POLL软件），这里加了”1“

6、点击Connection选Quick connect如下图，

7、点击Quick connect，Modbus poll就开始与选定的粒子计数器开始进行通讯了。

B、使用MODBUS POLL对粒子计数器进行开停机操作
1、点击Functions, 选05：Write Single coil如下图

2、点击05：Write Single coil，出现如下画面
注：图中Slave填粒子计数器ID号，Address填寄存器地址（这里填248），Value选On或Off，Use Function选05：Write Single coil，最后点击Send就可以对粒子计数器进行开或关操作了。

C、使用MODBUS POLL对粒子计数器进行ID地址更改的操作
1、点击Functions, 选06：Write Single Register如下画面

2、点击06：Write Single Register出现如下画面
注：图中Slave填粒子计数器现在ID号，Address填寄存器地址（这里填的是250），Value
填粒子计数器将要改成的ID号，Use Function选06：Write Single Register，然后点击Send就完成了对粒子计数器ID的更改
