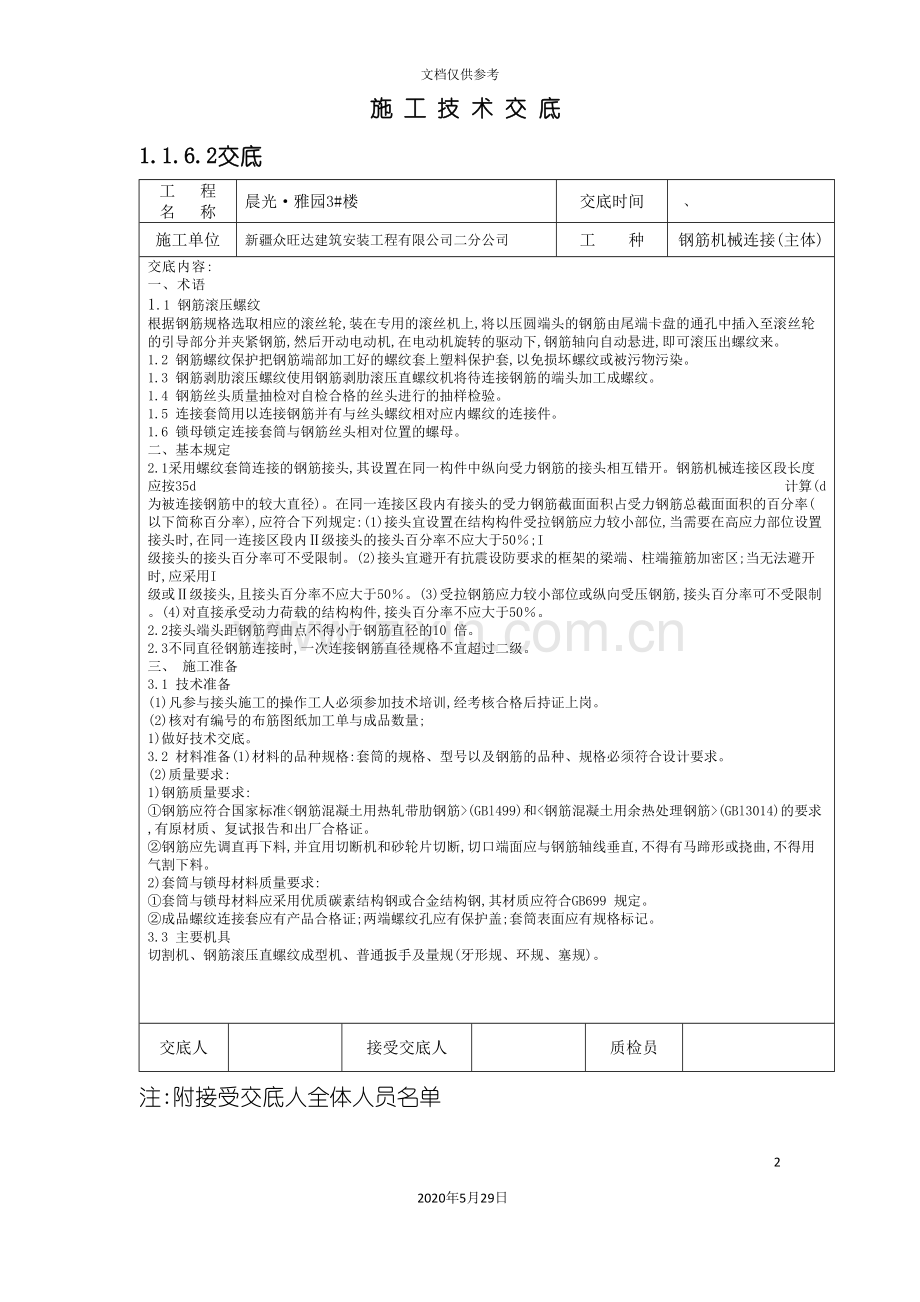

施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
钢筋机械连接(主体)
交底内容:
一、术语
1.1 钢筋滚压螺纹
根据钢筋规格选取相应的滚丝轮,装在专用的滚丝机上,将以压圆端头的钢筋由尾端卡盘的通孔中插入至滚丝轮的引导部分并夹紧钢筋,然后开动电动机,在电动机旋转的驱动下,钢筋轴向自动悬进,即可滚压出螺纹来。
1.2 钢筋螺纹保护把钢筋端部加工好的螺纹套上塑料保护套,以免损坏螺纹或被污物污染。
1.3 钢筋剥肋滚压螺纹使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。
1.4 钢筋丝头质量抽检对自检合格的丝头进行的抽样检验。
1.5 连接套筒用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。
1.6 锁母锁定连接套筒与钢筋丝头相对位置的螺母。
二、基本规定
2.1采用螺纹套筒连接的钢筋接头,其设置在同一构件中纵向受力钢筋的接头相互错开。钢筋机械连接区段长度应按35d 计算(d 为被连接钢筋中的较大直径)。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称百分率),应符合下列规定:(1)接头宜设置在结构构件受拉钢筋应力较小部位,当需要在高应力部位设置接头时,在同一连接区段内Ⅱ级接头的接头百分率不应大于50％;I 级接头的接头百分率可不受限制。(2)接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无法避开时,应采用I 级或Ⅱ级接头,且接头百分率不应大于50％。(3)受拉钢筋应力较小部位或纵向受压钢筋,接头百分率可不受限制。(4)对直接承受动力荷载的结构构件,接头百分率不应大于50％。
2.2接头端头距钢筋弯曲点不得小于钢筋直径的10 倍。
2.3不同直径钢筋连接时,一次连接钢筋直径规格不宜超过二级。
三、 施工准备
3.1 技术准备
(1)凡参与接头施工的操作工人必须参加技术培训,经考核合格后持证上岗。
(2)核对有编号的布筋图纸加工单与成品数量;
1)做好技术交底。
3.2 材料准备(1)材料的品种规格:套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
(2)质量要求:
1)钢筋质量要求:
①钢筋应符合国家标准<钢筋混凝土用热轧带肋钢筋>(GBl499)和<钢筋混凝土用余热处理钢筋>(GBl3014)的要求,有原材质、复试报告和出厂合格证。
②钢筋应先调直再下料,并宜用切断机和砂轮片切断,切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。
2)套筒与锁母材料质量要求:
①套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质应符合GB699 规定。
②成品螺纹连接套应有产品合格证;两端螺纹孔应有保护盖;套筒表面应有规格标记。
3.3 主要机具
切割机、钢筋滚压直螺纹成型机、普通扳手及量规(牙形规、环规、塞规)。
交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
．
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
钢筋机械连接(主体)
交底内容:
3.4 作业条件
(1)钢筋端头螺纹已加工完毕,检查合格,且已具备现场钢筋连接条件;
(2)钢筋连接用的套筒已检查合格,进入现场挂牌整齐码放;
(3)布筋图及施工穿筋顺序等已进行技术交底。
接套筒螺纹规格相匹配。
3.5职业健康安全关键要求
除应严格执行建筑工程有关安全施工的规程及规定外,还应注意下列安全事项:
(1)参加施工的作业人员必须经过考核合格,并经"三级"安全教育后方能上岗;
(2)用电设备均应设三级保护,严格按用电安全规程操作;
(3)设备检验及试运转合格后方准作业;
(4)设备运行中严禁拖拽压圆机油管或砸压油管,油管反弹方向应予以遮挡;
(5)严格按各种机械使用说明与相关标准操作;
(6)高处作业或带电作业,应遵守国家颁布的<建筑安装工程安全技术规程>。
3.6 环境关键要求
(1)按规程操作,避免发生噪声;
(2)夜间施工严禁敲打钢筋以防扰民;
(3)施工应用低角度照明防光污染;
(4)机械润滑油流入专设油池集中处理,不准直接排入下水道,铁屑杂物回收处理。
1)套筒质量要求
①连接套表面无裂纹,螺牙饱满,无其它缺陷。
②牙型规检查合格,用直螺纹塞规检查其尺寸精度。
③各种型号和规格的连接套外表面,必须有明显的钢筋级别及规格标记。若连接套为异径
的则应在两端分别作出相应的钢筋级别和直径。
④连接套两端头的孔必须用塑料盖封上,以保持内部洁净,干燥防锈。
3)直螺纹量规技术要求
牙型规、螺纹卡和直螺纹塞规,采用工具钢T9(GBl298-86)制成.
(2)工艺操作要,
1)钢筋螺纹加工
①加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致,且经配套的量规检
验合格。②加工钢筋螺纹时,应采用水溶性切削润滑液;当气温低于0°C 时,应掺入15％～20％亚硝酸钠,不得用机油作润滑液或不加润滑液套丝。③操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记。④经自检合格的钢筋丝头,应对每种规格加工批量随机抽检10％,且不少于10 个.钢筋螺纹加工检验记录,如有一个丝头不合格,即应对该加工批全数检查,不合格丝头应重加工,经再次检验合格方可使用。

交底人

接受交底人

质检员

注:附接受交底人全体人员名单

施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
钢筋机械连接(主体)
交底内容:
⑤已检验合格的丝头,应加以保护戴上保护帽,并按规格分类堆放整齐待用。
2)钢筋连接
①连接钢筋时,钢筋规格和连接套的规格应一致,钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配。并确保钢筋和连接套的丝扣干净,完好无损。②连接钢筋时应对准轴线将钢筋拧入连接套。③接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,套筒每端不得有一扣以上的完整丝扣外露,加长型接头的外露丝扣数不受限制,但应有明显标记,以检查进入套筒的丝头长度是否满足要求。
(3)钢筋剥肋滚压直螺纹连接
钢筋剥肋滚压直螺纹连接与钢筋滚压直螺纹连接操作工艺基本相同,惟一区别是钢筋剥肋
滚压直螺纹连接增加了钢筋剥肋工序。作为一个验收批。每批检验3 个接头,抽检的接头应全部合格,如有一个接头不合格,则应再检验3 个接头,如全部合格,则该批接头为合格;若还有一个不合格,则该验收批接头应逐个检查,对查出的不合格接头应进行补强,如无法补强应弃置不用,并按表14.7.2-1 填写质量检查记录。
(4)对接头的抗拉强度试验每一验收批应在工程结构中随机截取3 个接头试件做抗拉强度试验。按设计要求的接头等级进行评定,如有1 个试件的强度不符合要求,应再取6 个试件进行复检,复检中如仍有一个试件的强度不符合要求,则该验收批评为不合格。并填写接头拉伸试验报告单.
(5)在现场连续10 个验收批抽样试件抗拉强度试验1 次合格率为100％时,验收批接头数量可扩大一倍
四、 成品保护
4.1各种规格和型号的套筒外表面,必须有明显的钢筋级别及规格标记。
4.2钢筋螺纹保护帽要堆放整,不准随意乱扔。
4.3连接钢筋的钢套筒必须用塑料盖封上,以保持内部洁净、干燥、防锈。
4.4钢筋直螺纹加工经检验合格后,应戴上保护帽或拧上套筒,以防碰伤和生锈。
4.5已连接好套筒的钢筋接头不得随意抛砸。
五、 安全环保措施
5.1不准硬拉电线或高压油管。
5.2高压油管不得打死弯。
5.3参加钢筋直螺纹连接施工的人员必须培训、考核、持上岗证。
5.4作业人员必须遵守施工现场安全作业有关规定。

交底人

接受交底人

质检员

注:附接受交底人全体人员名单

施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:
一、工程概况:晨光·雅园3#楼,框架结构,六层,建筑面积:6815.10米。,建筑高度为20.95米。
二、施工准备
2.1 材料及主要机具:
2.1.1 钢框木(竹)胶合板块:长度为900、1200、1500、1800和2400mm;宽度为300、450、600和750mm。宽度为100、150和200mm的窄条,配以组合钢模板。
2.1.2 定型钢角模:阴角模150mm×150mm×900mm (1200、1500、1800mm);阳角模150×150×900mm(1200、1500、1800);可调阴角模250mm×250mm×900mm(1200、1500、1800mm)及可调T型调节模板,L型可调模板和连接角模等。
2.1.3 连接附件:U形卡、扣件、紧固螺栓、钩头螺栓、L型插销、穿墙螺栓、防水穿墙拉杆螺栓、柱模定型箍。
2.1.4 支撑系统:定型空腔龙骨(桁架梁)、碗扣立杆、横杆、斜杆、双可调早拆翼托、单可调早拆翼托、立杆垫座、立杆可调底座、模板侧向支腿、木方。
2.1.5 脱模剂:水质隔离剂。
2.1.6 工具:铁木榔头、活动(套口)板子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等。
2.2 作业条件:
2.2.1 模板设计:
2.2.1.1 确定所建工程的施工区、段划分。根据工程结构的形式、特点及现场条件,合理确定模板工程施工的流水区段,以减少模板投入,增加周转次数,均衡工序工程(钢筋、模板、混凝土工序)的作业量。
2.2.1.2 确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号,以减少配板的种类、数量和明确模板的替代流向与位置。
2.2.1.3 确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图,应标志出不同型号、尺寸单块模板平面布置,纵横龙骨规格、数量及排列尺寸;柱箍选用的形式及间距;支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时,还应绘制标志出组装定型的尺寸及其与周边的关系。
2.2.1.4 绘图与验算:在进行模板配板布置及支撑系统布置的基础上,要严格对其强度、刚度及稳定性进行验算,合格后要绘制全套模板设计图,其中包括:模板平面布置配板图,分块图、组装图、节点大样图、零件及非定型拼接件加工图。
2.2.1.5 轴线、模板线(或模边借线)放线完毕。水平控制标高引测到预留插筋或其它过渡引测点,并办好预检手续。
2.2.3 模板承垫底部,治模板内边线用1∶3水泥砂浆,根据给定标高线准确找平。外墙、外柱的外边根部,根据标高线设置模板承垫木方,与找干砂浆上平交圈,以保证标高准确和不漏浆。
2.2.4 设置模板(保护层)定位基准,即在墙、柱主筋上距地面5～8cm,根据模板线,按保护层厚度焊接水平支杆,以防模板水平位移。
2.2.5 柱子、墙、梁模板钢筋绑扎完毕;水电管线、预留洞。预埋件已安装完毕,绑好钢筋保护层垫
2.2.6 预组拼装模板:
2.2.6.1 拼装模板的场地应夯实平整,条件允许时应设拼装操作平台。
2.2.6.2 按模板设计配板图进行拼装,所有卡件连接件应有效的固紧。
2.2.6.3 柱子、墙体模板在拼装时,应预留清扫口、振捣口。
2.2.6.4 组装完毕的模板,要按图纸要求检查其对角线、平整度、外型尺寸及紧固件数量是否有效、牢靠。并徐刷脱模剂,分规格堆放,并办完隐预检手续。
交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:三、施工工艺:
3.1 柱模板安装工艺:
3.1.1 单块就位组拼工艺流程:搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定。
3.1.2 单块安装柱模板施工要点:
3.1.2 回先将柱子第一层四面模板就位组拼好,每面带一阴角模或连接角模,用U形卡反正交替连接。
3.1.2.2 使模板四面按给定柱截面线就位,并使之垂直,对角线相等。
3.1.2.3 用定型柱套箍固定,楔板到位,销铁插牢。
3.1.2.4 以第一层楼板为基准,以同样方法组拼第二、三层,直至到带梁口柱模板。用U形卡对竖向、水平接缝反正交替连接。在适当高度进行支撑和拉结,以防倾倒。
3.1.2.5 对模板的轴线位移、垂直偏差、对角钱、扭向等全面校正,并安装定型斜撑,或将一般拉杆和斜撑固定在预先埋在楼板中的钢筋环上,每面设两个拉(支)杆,与地面呈45°。以上述方法安装一定流水段的模板。检查安装质量,最后进行群体的水平拉(支)杆及剪刀支杆的固定。
3.1.2.6 将柱根模板内清理干净,封闭清理口。
3.1.3 单片预组拼柱模板工艺流程:单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定
3.1.4 单片在组拼模板安装施工要点。
3.1.4.1 单片模板,一柱四片,每片带一角模。组拼时相邻两块板的每一孔都要用U形卡卡紧。大截面柱模设圆型龙骨时,用钩头螺栓外垫蝶形扣件与平板边肋孔卡紧。设空腹方钢龙骨时,用定型钢卡与平面板边胁长孔卡紧。模板组拼要按图留设清扫口,组装完毕要检查模板的对角钱、平整度和外形尺寸,并编号、涂刷脱模剂、分规格堆放。
3.1.4.2 吊装就位第一片模板,并设临时支撑或用铅丝与柱主筋绑扎临时固定。
3.1.4.3 随即吊装第二片柱模,用阴角模(或连接角模)与第一块柱模连接呈L形。并用U形卡卡紧模板边肋与角模一翼,作好支撑或固定。
3.1.4.4 如上述完成第三、四片柱模的吊装就位与连接,使之呈方桶型。
3.1.4.5 自下而上安装柱套箍,要求同3.1.3.3,较正柱模轴线位移、垂直偏差、截面、对角钱。并做支撑,同3.1.3.5。
3.1.4.6 以上述方法安装一定流水段柱模后,全面检查安装质量后,并做群体的水平拉(支)杆及剪力支杆的固定。
3.1.5 整体预组拼柱模板安装工艺流程:组拼整体柱模板并检查→吊装就位→安装支撑 →全面质量检查→柱模群体固定
3.1.6 整体预组拼柱模板安装施工要点:
3.1.6.1 吊装前,先检查整体预组拼的柱模板上下口的截面尺寸、对角线偏差,连接件、卡件、柱箍的数量及紧固程度。检查柱筋是否有有碍柱模的套装,并用铅丝将柱顶筋先绑拢在一起,以利柱模从顶部套入。
3.1.6.2 当整体柱模安装于基准面上,模板下口服线后,用四根斜撑或带有花篮螺栓的缆风绳与柱顶四角连接,另一端锚于地面,校正其中心线、柱边线、柱模桶体扭向及垂直后,支撑固定。当柱高超过6m时,不宜单根支撑,宜几根柱同时支撑连成构架。
3.1.6.3 梁柱模板分两次支设时,最上一层模板应保留不拆,以利于二次支梁柱模板的连接,与接槎通顺。

交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:
3.2 墙模板安装工艺:
3.2.1 墙模板单块就位组拼安装工艺流程:组装前检查→安装门窗口模板→安装第一步模板 (两侧)→安装内钢楞→调整模板平直→调整模板平直→安装第二步至顶部两侧模板→安装内钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接
3.2.2 墙模板单块就位组拼安装施工要点:
3.2.2.1 在安装模板前,按位置线安装门窗洞口模板,与墙体钢筋固定,并安装好预埋件或木砖等。
3.2.2.2 安装模板宜采用墙两侧模板同时安装。第一步模板边安装锁定边插入穿墙或对拉螺栓和套管,并将两侧模对准墙线使之稳定,然后用钢卡或碟形扣件与钩头螺栓固定于模板边助上,调整两侧模的平直。
3.2.2.3 用同样方法安装其它若干步模板到墙顶部,内钢楞外侧安装外钢楞,并将其用方钢卡或蝶形扣件与钩头螺栓和内钢楞固定,穿墙螺栓由内外钢楞中间插入,用螺母将蝶形扣件拧紧,使两侧模板成为一体。安装斜撑,调整模板垂直,合格后,与墙、柱、楼板模板连接。
3.2.2.4 钩头螺栓、穿墙螺栓、对接螺栓等连接件都要连接牢靠,松紧力度一致。
3.2.3 预拼装墙模板工艺流程:安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙内杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接
3.2.4 预拼装墙模板安装施工要点:
3.2.4.1 检查墙模板安装位置的定位基准面墙线及墙模板编号,符合图纸后,安装门窗口等模板及预埋件或木砖。
3.2.4.2 将一侧预拼装墙模板按位置线吊装就位,安装斜撑或使工具型斜撑调整至模板与地面呈75°,使其稳定座落于基准面上。
3.2.4.3 安装穿墙或对拉螺栓和支固塑料套管。要使螺栓杆端向上,套管套于螺杆上,清扫清模内杂物。
3.2.4.4 以同样方法就位另一侧墙模板,使穿墙螺栓穿过模板并在螺栓杆端戴上扣件和螺母,然后调整两块模板的位置和垂直,与此同时调整斜撑角度,合格后,固定斜撑,紧固全部穿墙螺栓的螺母。
3.2.4.5 模板安装完毕后,全面检查扣件、螺栓、斜撑是否紧固、稳定,模板拼缝及下口是否严密。
3.3 梁模板安装工艺:
3.3.1 梁模板单块就位安装工艺流程:弹出梁轴线及水平线并复核→搭设梁模支架→ 安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固。
3.3.2 梁模板单块就位安装施工要点:
3.3.2.1 在柱子混凝土上弹出梁的轴线及水平线(梁底标高引测用),共复核。
3.3.2.2 安装梁模支架之前,首层为土壤地面时应平整夯实,无论首层是土壤地面或楼板地面,在专用支柱下脚要铺设通长脚手板,而且楼层间的上下支座应在一条直线上。支柱一般采用双排(设计定),间距以60～100cm为宜。支柱上连固10cm×10cm木楞(或定型钢楞)或梁卡具。支柱中间和下方加横杆或斜杆,立杆加可调底座。
3.3.2.3 在支柱上调整预留梁底模板的厚度,符合设计要求后,拉线安装梁底模板并找直,底模上应拼上连接角模。
3.3.2.4 在底模上绑扎钢筋,经验收合格后,清除杂物,安装粱侧模板,将两侧模板与底板连接角模用U形卡连接。用梁卡具或安装上下锁口楞及外竖楞,附以斜撑,其间距一般宜为75cm。当粱高超60cm时,需加腰楞,并穿对拉螺栓(或穿墙螺栓)加固。侧梁模上口要拉线找直,用定型夹子固定。

交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:
3.3.2.5 复核检查梁模尺寸,与相邻梁柱模板连接固定。有楼板模板时,在梁上连接阴角模,与板模拼接固定。
3.3.3 梁模板单片预组合模板安装工艺流程:弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→侧模安装→安装侧向支撑或梁夹固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固。
3.3.4 梁模板单片预组合模板安装施工要点:检查预组拼模板的尺寸、对角钱、平整度、钢楞的连接、吊点的位置及梁的轴线及标高,符合设计要求后,先把梁底模吊装就位于支架上,与支架连固并起拱。分别吊装梁两侧模板,与底模连接。安装侧支撑固定,检查梁模位置、尺寸无误后,再将钢筋骨架吊装就位,或在梁模上绑扎入模就位。卡上梁上口卡,与相邻模板连固。其操作细节要点同单块就位安装工艺。
3.3.5 梁模整体预组合模板安装工艺流程:弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁目口
3.3.6 梁模整体预组合模板安装施工要点:复核梁模标高及轴线,搭设双排梁换支架。短向两支柱间安装木(钢)楞。梁底模长向连固通长钢(木)楞,以增加底模整体性,便于吊装。复核预组合梁模的尺寸。连接件、钢楞及吊点位置,进行试吊。吊运时,梁模上口加支撑,以增加整体刚度。吊装就位,校正梁轴线、标高、梁模底两边长纵楞,与支架横楞固定。梁侧模用斜撑固定。
3.4 楼板模板安装工艺:
3.4.1 楼板模板单块就位安装工艺流程:
搭设支架→安装横纵钢 (木) 楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度
3.4.2 楼板模板单块就位安装工艺施工要点:
3.4.2.1 支架搭设前楼地面及支柱托脚的处理同3.2.2.1的有关内容。支架的支柱(可用早拆翼托支柱从边垮一侧开始,依次逐排安装,同时安装钢(木)楞及横拉杆,其间距按模板设计的规定。一般情况下支柱间距为80～120cm,钢(木)楞间距为60～120cm,需要装双层钢(木)楞时,上层钢(木)楞间距一般为 40～60cm。
3.4.2.2 支架搭设完毕后,要认真检查板下钢(木)楞与支柱连接及支架安装的牢固与稳定,根据给定的水平线,认真调节支模翼托的高度,将钢(木)楞找平。
3.4.2.3 铺设定型组合钢框竹(木)模板块:先用阴角模与墙模或梁模连接,然后向垮中铺设平模。相邻两块模板用U形卡满安连接。U形卡紧方向应反正相间,并用一定数量的钩头螺栓(或按设计)与钢楞连接。亦可用U形卡预组拼单元片模再铺设,以减少仰面,在板面下作业。最后对于不够整模数的模板和窄条缝,采用拼缝模或木方嵌补,但拼缝应严密。
3.4.2.4 平模铺设完毕后,用靠尺、塞尺和水平仪检查平整度与楼板底标高,并进行校正。
四、模板拆除工艺:
4.1 模板拆除的一般要点:
4.1.1 侧模拆除:在混凝土强度能保证其表面及棱角不因拆除模板而受损后,方可拆除。
4.1.2 底模及冬季施工模板的拆除,必须执行<混凝土结构工程施工及验收规范>(GB50204?2)的有关条款。作业班组必须进行拆模申请经技术部门批准后方可拆除。
4.1.3 预应力混凝土结构构件模板的拆除,除执行4.1.2条的规定外,侧模应在预应力张拉前拆除;底模应在结构构件建立预应力后拆除。
4.1.4 已拆除模板及支架的结构,在混凝土达到设计强度等级后方允许承受全部使用荷载;当施工荷载所产生的效应比使用荷载的效应更不利时,必须经核算,加设临时支撑。
4.2 模板拆除的一般要点:
4.2.1 拆装模板的顺序和方法,应按照配板设计的规定进行。若无设计规定时,应遵循先支后拆,后支先拆;先拆不承重的模板,后拆承重部分的模板;自上而下,支架先拆侧向支撑,后拆竖向支撑等原则。
交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:
4.2.2 模板工程作业组织,应遵循支模与拆模统由一个作业班组执行作业。其好处是,支模就考虑拆模的方便与安全,拆模时,人员熟知情况,易找拆模关键点位,对拆模进度、安全、模板及配件的保护都有利。
4.3 楼板、梁模板拆除工艺:
4.3.1 工艺流程:拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2～3m,使模下降→分段分片拆除楼板模板、钢 (木) 楞及支柱→拆除梁底模板及支撑系统
4.3.2 拆除工艺施工要点:
4.3.2.1 拆除支架部分水平拉杆和剪刀撑,以便作业。而后拆除梁与楼板模板的连接角模及梁侧模板,以使两相邻模板断连。
4.3.2.2 下调支柱顶翼托螺杆后,先拆钩头螺栓,以使钢框竹编平模与钢楞脱开。然后拆下U形卡和L形插销,再用钢钎轻轻撬动钢框竹编模板,或用木锤轻击,拆下第一块,然后逐块逐段拆除。切不可用钢根或铁锤猛击乱撬。每块竹编模板拆下时,或用人工托扶放于地上,或将支柱顶翼托螺杆再下调相等高度,在原有钢楞上适量搭设脚手板,以托住拆下的模板。严禁使拆下的模板自由坠落于地面。
4.3.2.3 拆除梁底模板的方法大致与楼板模板相同。但拆除跨度较大的梁底模板时,应从跨中开始下调支柱顶翼托螺杆,然后向两端逐根下调,再按4.3.2.2条要求做后续作业。拆除梁底摸支柱时,亦从跨中向两端作业。
4.4 柱子模板拆除工艺:
4.4.1 分散拆除工艺流程:拆除拉杆或斜撑→自上而下拆掉 (穿柱螺栓) 或柱箍→拆除竖楞,自上而下拆钢框竹编模板→模板及配件运输维护
4.4.2 分片拆模工艺流程:拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡,分二片或四片拆离→吊运片模板
4.4.3 柱模拆除要点:
4.4.3.1 分散拆除柱模时,应自上而下、分层拆除。拆除第一层时,用木锤或带橡皮垫的锤向外侧轻击模板上口,使之松动,脱离柱混凝土。依次拆下一层模板时,要轻击模边肋,切不可用撬根从柱角撬离。拆掉的模板及配件用滑板滑到地面或用绳子绑扎吊下。
4.4.3.2 分片拆除柱模板时,要从上口向外侧轻击和轻撬连接角模,使之松动。要适当加设临时支撑或在柱上口留一个松动穿墙螺栓,以防整片柱模倾倒伤人。
4.5 墙模拆除工艺:
4.5.1 墙模分散拆除工艺流程:拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除内楞及竹编模板→模板及配件运输及维护 。
4.5.2 墙模整体拆除工艺流程:拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端,使之脱离墙体→用撬棍撬组拼大模底边肋,使之全部脱离墙体→吊运组拼大模
4.5.3 墙模拆除工艺施工要点:
4.5.3.1 分散拆除墙模的施工要点与柱模分散拆除相同。只是在拆各层单块模板时,先拆墙两端接缝窄条模板,然后再向墙中心方向逐块拆除。
4.5.3.2 整拆墙体组拼大模板,在调节三角斜支腿丝杠使地脚离地时,以模板脱离墙体后与地面呈75°为宜。无工具型斜支腿时,拆掉斜撑后,拆除穿墙螺栓时,要留下最上排和中排的部分螺栓,使之松开但不退掉螺母和扣件,在模板撬离时,以防倾倒。
五、质量标准

交底人

接受交底人

质检员

注:附接受交底人全体人员名单
施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
晨光·雅园3#楼
交底时间
、
施工单位
新疆众旺达建筑安装工程有限公司二分公司
工 种
模板工(主体)
交底内容:
5.1 保证项目:模板及其支架必须有足够的强度、刚度和稳定性;其支承部分应有足够的支承面积。如安装在基土上,基土必须坚实,并有排水措施。对湿陷性黄土,必须有防水措施;对冻胀士,必须有防冻融措施。
检查方法:对照模板设计,现场观察或尺量检查。
5.2 基本项目
5.2.1 接缝宽度不得大于1.5mm。
检查方法:观察和用楔形塞尺检查。
5.2.2 模板表面清理干净,并采取防止粘结措施。模板上粘浆和满刷隔离剂的累计面积,墙板应不大于1000cm2;柱、梁应不大于400cm2。
六、成品保护
6.1 预组拼的模板要有存放场地,场地要平整夯实。模板平放时,要有木方垫架。立放时,要搭设分类模板架,模板触地处要垫木方,以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。
6.2 工作面已安装完毕的墙、柱模板,不准在吊运其它模板时碰撞,不准在预拼装模板就位前作为临时椅靠,以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板,不可做临时堆料和作业平台,以保证支架的稳定,防止平面模板标高和平整产生偏差。
6.3 拆除模板时,不得用大锤、撬棍硬碰猛撬,以免混凝土的外形和内部受到损伤。
七、应注意的质量问题
7.1 梁、板模板:梁、板底不平、下挠;梁侧模板不平直;梁上下口涨模:防治的方法是,梁、板底模板的龙骨、支柱的截面尺寸及间距应经过设计计算决定,使模板的支撑系统有足够的强度和刚度。作业中应认真执行设计要求,以防止混凝土浇筑时模板变形。模板支柱应立在垫有通长木板的坚实的地面上,防止支柱下沉,使梁、板产生下挠。梁、板模板应按设计或规范起拱。梁模板上下口应设销口楞,再进行侧向支撑,以保证上下口模板不变形。
7.2 柱模板:
7.2.1 涨模、断面尺寸不准:防治的方法是,根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距,以及对大断面柱使用穿柱螺栓和坚向钢楞,以保证柱模的强度、刚度足以抵抗混凝土的侧压力。施工应认真按设计要求作业。
7.2.2 柱身扭向:防治的方法是,支模前先校正柱筋,使其首先不扭向。安装斜撑(或拉锚),吊线找垂直时,相邻两片柱模从上端每面吊两点,使线坠到地面,线坠所示两点到柱位置线距离均相等,即使柱模不扭向。
7.2.3 轴线位移,一排柱不在同一直线上:防治的方法是,成排的柱子,支模前要在地面上弹出柱轴线及轴边通线,然后分别弹出每柱的另一方向轴线,再确定柱的另两条边线。支模时,先立两端柱模,校正垂直与位置无误后,柱模项技通线,再支中间各柱模板。柱距不大时,通排支设水平拉杆及剪刀撑,柱距较大时,每柱分别四面支撑,保证每柱垂直和位置正确。
7.3 墙模板:
7.3.1 墙体厚薄不一,平整度差:防治方法是模板设计应有足够的强度和刚度,龙骨的尺寸和间距、穿墙螺栓间距、墙体的支撑方法等在作业中要认真执行。
7.3.2 墙体烂根,模板接缝处跑浆;防治方法是,模板根部砂浆找平塞严,模板间卡固措施牢靠。
7.3.3 门窗洞口混凝土变形:产生的原因是,门窗模板与墙模或墙体钢筋固定不牢,门窗模板内支撑不足或失效。
7.4 钢框木竹胶合板模板在使用过程中应加强管理。支、拆模及运输时,应轻搬轻放;发现钢框和加劲肋有损坏变形,应及时修理;模板分类分规格码放,对钢框、钢肋要定期涂刷防锈漆;对木竹胶合板的侧面、切割面、孔壁,应用封边漆封闭。
八、 安全
1、进入施工现场必须遵守安全生产相关规章制度。
交底人

接受交底人

质检员

注:附接受交底人全体人员名单

施 工 技 术 交 底
1.1.6.2交底
工 程
名 称
水塔山低密度住宅区#楼
交底时间
、
施工单位
新疆环宇建筑工程(集团)有限责任公司
工 种
砼工
交底内容:
混凝土垫层施工
1.1 材料及主要机具:
1.1.1 水泥:宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。
1.1.2 砂:中砂或粗砂,含泥量不大于5%。
1.1.3 石子:卵石或碎石,粒径为0.5～3.2mm,含泥量不大于2%。
1.1.4 混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮杠、
木抹子、胶皮水管、铁錾子、钢丝刷。
2.2 作业条件:
2.2.1 主体结构工程质量已办完验收手续,门框安装完,墙四周已弹好+50cm水平标高线。
2.2.2 穿过楼板的暖、卫管线已安装完,管洞已浇筑细石混凝土,并已填塞密实。
2.2.3 铺设在垫层中的水平电管已做完,并办完隐检手续。
2.2.4 在首层地面浇筑混凝土垫层前,穿过室内的暖气沟及沟内暖气管已做完,排水管道作完并办完
验收手续,室内回填土已进行分项质量检验评定。
3 操作工艺
3.1 工艺流程:

基层处理
→
找标高、弹水平控制线
→
混凝土搅拌
→
铺设混凝土
→
振捣
→

找平
→
养护

3.1.1 基层处理:把粘结在混凝土基层上的浮浆、松动混凝土、砂浆等用錾子剔掉,用钢丝刷刷掉水泥
浆皮,然后用扫帚扫净。
3.1.2 找标高弹水平控制线:根据墙上的+50cm水平标高线,往下量测出垫层标高,有条件时可弹在
四周墙上。
3.1.3 混凝土搅拌
3.1.3.1 根据配合比(其强度等级不直低于C10),核对后台原材料,检查磅秤的精确性,作好搅拌前
的一切准备工作。后台操作人员认真按混凝土的配合比投料,每盘投料顺序为石子→水泥→砂→水。应
严格控制用水量,搅拌要均匀,搅拌时间不少于90s。
3.1.3.2 按<建筑地面工程施工及验收规范>的要求制作试块。试块组数,按每一楼层建筑地面工程
不应少于一组。当每层建筑地面工程面积超过1000m2时,每增加1000m2
