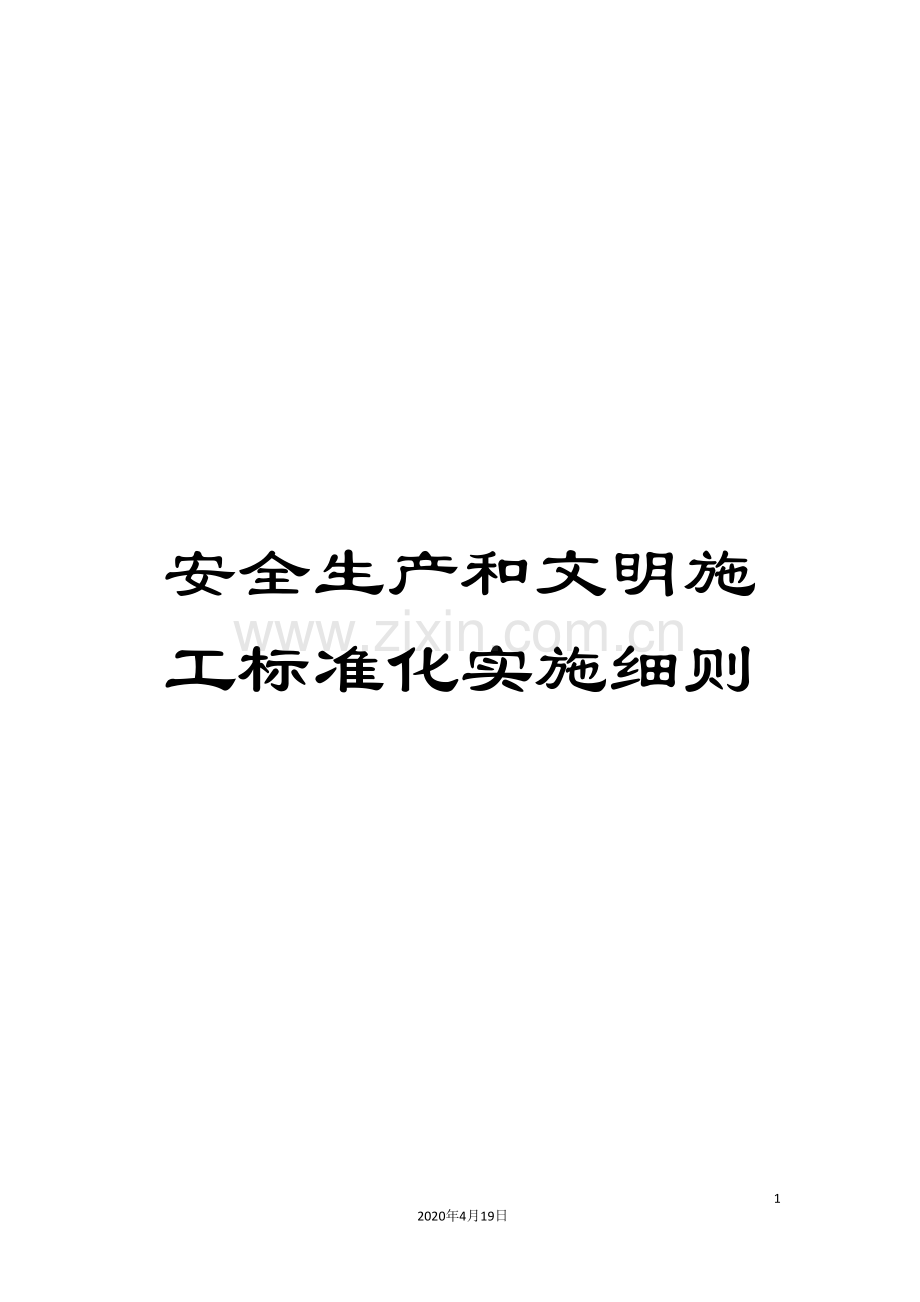

安全生产和文明施工标准化实施细则.doc

安全生产和文明施工标准化实施细则812020年4月19日文档仅供参考，不当之处，请联系改正。安全生产和文明施工标准化实施细则二十二冶集团第一建设有限公司二零一六年一月目 录一、文明施工41.1七牌两图41.2材料管理及材料堆场围挡71.3场区安全标识必须设置的部位及内容10二、工具化防护设施122.1电梯井口防护门122.2剪力墙结构竖向洞口防护132.2配电箱电箱防护围栏142.3钢筋加工棚142.4木工加工棚162.5小型机械防护棚172.6安全通道、施工电梯防护棚18三、脚手架工程203.1脚手架总说明203.2.1架体基础203.2.2杆件布置223.2.3剪刀撑及横向斜撑设置243.2.4连墙件设置263.2.5密目式安全网273.2.6立面防护设置283.2.7水平防护设置（主体结构施工阶段）283.2.8水平防护设置（装修施工阶段）293.3电梯井操作平台293.4电梯井防护网313.5附着式升降脚手架323.6悬挑式脚手架323.7悬挑式卸料平台343.8吊篮36四、基坑防护374.1基坑临边防护374.2基坑上下通道38五、洞口及临边防护395.1一般说明395.2洞口防护405.2.1洞口防护（小于1.5m）405.2.2洞口防护（大于等于1.5m）405.3后浇带防护415.4桩（井）口安全防护425.5楼梯通道临边防护43六、施工设备446.1塔式起重机（塔吊）446.1.1塔吊基础防护及告示牌446.1.2塔吊用电456.1.3塔吊附着平台466.1.4塔吊零散材料吊篮476.2施工升降机47七、施工用电及设备497.1基本要求507.2配电箱517.2.1总配电箱527.2.2分配电箱537.2.3开关箱547.2.4开关箱与用电设备557.3楼层配电557.4接地、接零保护系统及防雷567.5配电线路587.6现场照明59八、消防设施618.1临时消防设施61九、施工机具及防护629.1小型机具防护629.2移动式电焊机62安全生产和文明施工标准化实施细则 为贯彻落实集团公司发布的施工现场品牌识别手册（19）号文件和中国中冶施工现场安全文明标准化手册（以下简称手册），全面推进工程项目管理标准化建设，规范工程项目安全文明施工标准化管理，提升公司工程项目建设现场标准化水平，结合公司实际情况，制定本细则。 一、文明施工1.1七牌两图：（1） 七牌：工程概况标牌、警示佩戴安全帽牌、文明施工管理规定牌、建筑工地安全消防牌、施工现场三清六好牌、安全生产十大纪律牌、十项安全技术措施牌 两图：施工总平面图、现场安全标志布置总平面图(2) 七牌内容1.2材料管理及材料堆场围挡（1）施工现场的管道不得有跑、冒、滴、漏现象。工程弃土应按当地有关规定及时清运，不能及时清运的应进行覆盖。（2）易燃、易爆物品不能混放，有集中存放处，并设禁烟、禁火标志。设置和场所符合有关规定，并按规定配备消防器材。（3）运输散体材料必须采用密闭车辆。（4）施工现场的土、灰、砂、石堆放，需砌筑不低于0.5m高度的围挡，表面采用苫布覆盖。（5）施工中采取有效措施，确保地下管线及其它设施安全。遇有特殊情况需要停水、停电、停气、中断交通等影响居民正常生活时，应事先通知居民和有关单位。（6）施工现场材料、构件、机械设备等必须按照施工现场总平面图规定的位置存放整齐、稳固且不超过规定的高度。 材料堆场隔离 材料堆放一头齐 沙、石堆场效果图构造说明：1、钢筋应架空堆放，避免与土壤接触。采用砼梁，砼梁宽30cm，高25cm。钢筋两侧采用0.6m高16#槽钢或工字钢围挡，围档间距1.2m，槽钢埋入砼梁内不少于200mm (埋入砼梁内的各槽钢底部侧面可纵向通长焊接一根槽钢以增强其稳定性)。钢筋堆放高度不得超过两侧槽钢高度；2、现场钢材和钢筋半成品堆放、保管工作规范,标识清晰。钢材应按批、分钢种、品种、直径、外型整齐堆放，每垛钢材应设置材料标识牌，标识牌上应标明材料的产地、规格、品种、数量、状态注明合格与不合格、进场日期等。 裸土覆盖 钢大模板防护1.3场区安全标识必须设置的部位及内容1）放置位置现场入口处、施工起重机械、临时用电设施、脚手架出入通道口、楼梯口、电梯井口、孔洞口、基坑边缘、有害气体和液体存放处。2）安全通道：楼号牌、注意安全、当心吊物、当心坠落、当心落物、当心扎脚、必须戴安全帽、必须系安全带3）塔吊：禁止攀登、禁止停留、禁止乘人4）加工棚：禁止烟火、禁止吸烟、注意安全、当心火灾、当心触电、当心机械伤人、当心伤手5）脚手架：禁止攀登、当心吊物、当心坠落、当心落物、当心绊倒、必须戴安全帽、必须系安全带6）钢筋作业区：注意安全、当心触电、当心机械伤人7）配电房：禁止合闸、禁止烟火、注意安全、当心触电8）升降机：禁止攀登、注意安全9）生活区：禁止烟火、当心火灾注：安全色：红色：禁止、停止；黄色：注意、警告； 蓝色：指令、必须遵守； 绿色：通行、安全和提供信息。施工场地内各种标识执行标准为：常规标识20种，工地现场常备，每样10套，缺少补齐。材料采用PVC，尺寸为300mm400mm。 10）楼栋号牌、层号牌楼栋号牌放置在楼体临主干道一侧，悬挂高度在15m处（在施工程不足15m的挂在最高层）。尺寸为1.4m1.4m，字体大小为1m1m，蓝底白字。楼层号牌悬挂在楼体主出入口一侧，悬挂高度为相应楼层顶板下，尺寸为600mm800mm，字体大小为400mm600mm，蓝底白字。 二、工具化防护设施2.1电梯井口防护门 构造说明：（1）电梯井口防护门釆用两种材质，分别为四周方管中间采用网片式和方管焊接骨架格栅式。（2）防护栏高为1.8m，宽度为1.5m和2.1m两种规格，根据建筑物井口尺寸选定。（3）采用钢筋焊接的选用16钢筋作边框，其余选用12钢筋，釆用方管焊接的选用3030mm方管制作骨架。（4）网片式防护门底部安装200m m高踢脚板，四周用膨胀螺丝固定，防护门外侧张挂“当心坠落”安全警示牌。 2.2剪力墙结构竖向洞口防护构造说明：1）对于剪力墙结构，楼层竖向洞口能够采用8号立柱作为横杆进行防护，其端部采用半个旋转扣件或定制专用卡子进行固定。2）防护采用两道栏杆形式，下栏杆离地600mm，上栏杆离地1200mm，立杆间距2m。3）钢管表面涂刷黄黑相间油漆警示。2.3配电箱电箱防护围栏 构造说明：（1）电箱防护围栏主框架采用40方钢焊制，其余为30mm方钢，方钢间距按15cm设置，高度2.4m，长宽1.5-2m，正面设置栅栏门。（2）在防护棚正面悬挂操作规程牌、警示牌及电工人员姓名和电话，帽头设置中国中冶企业标识。（3）防护棚内放置2个干粉灭火器。2.4钢筋加工棚钢筋加工棚上部双层硬防护及喷绘样式，灰蓝比例设为4:6。 钢筋加工棚效果图 钢筋加工棚 构造说明：（1）工具式钢筋加工棚搭设具体尺寸根据现场实际情况确定。（2）搭设在塔吊回转半径和建筑物周边的加工车间必须设置双层硬质防护。（3）钢筋加工区地面必须硬化，宜选用混凝土地面。（4）加工棚顶部应张挂安全警示标识和安全宣传用语的横幅，横幅宽度为1m。（5）工具式钢筋加工棚需在醒目处挂操作规程图牌，图牌的尺寸为：宽高= mm1000mm。（6）各种型材及构配件规格为参考值，具体规格应根据当地风荷载、雪荷载进行核算。（7）南方地区，如遇台风应采取防风措施，可设置缆风绳。 2.5木工加工棚（1）搭设在塔吊回转半径和建筑物周边的工具式木工加工棚必须设置双层硬质防护。（2）加工棚地面必须硬化。 木工加工棚效果图构造说明：（1）工具式木工加工棚搭设尺寸宜选用3000mm4500mm单组加工棚拼装加长，具体尺寸根据现场实际情况确定。当对环境保护有特殊要求的项目，可采用板房搭设封闭式木工房，尺寸宜为5400mm5400mm。（2）搭设在塔吊回转半径和建筑物周边的工具式木工加工棚必须设置双层硬质防护。（3）加工棚地面需硬化，宜选用混凝土地面。（4）立柱与地面连接方式与工具式钢筋加工棚相同。（5）加工棚顶部应张挂安全警示标识和安全宣传用语的横幅，横幅宽度宜为1m。（6）工具式木工加工棚需在醒目处挂操作规程图牌，图牌的尺寸为：宽高=3000mm1500mm，图牌朝内。（7）各种型材及构配件规格为参考值，具体规格应根据当地风荷载、雪荷载进行核算。2.6小型机械防护棚（1）塔作业半径内小型机械作业必须安装双防护棚。（2）防护棚构件可分段加工，用螺栓连接，以便安装及运输。（3）立柱应设置砼基础，各构件应焊接牢因，确保稳定性。（4）各种型材及配件规格为参考值，具体规格应根据当地风荷载、雪荷载进行核算，编制专项方案。如遇台风应采取防风措施，可设置缆风绳。 2.7安全通道、施工电梯防护棚 （1）搭设在塔吊回转半径和建筑物周边的工具式安全通道必须设置双层硬质防护。 (2）通道、防护棚地面需硬化，宜选用混凝土地面。 (3）立柱与地面连接方式与工具式钢筋加工棚相同。（4）通道、防护棚顶部应张挂安全警示标识和安全宣传用语的横幅，横幅宽度宜为1m。 安全通道防护 施工电梯防护棚构造说明：（1）工具式安全通道、施工电梯防护棚搭设尺寸宜6000mm4500mm，具体尺寸根据现场实际情况确定。（2）搭设在塔吊回转半径和建筑物周边的工具式安全通道必须设置双层硬质防护。（3）通道、防护棚地面需硬化，宜选用混凝土地面。（4）立柱与地面连接方式与工具式钢筋加工棚相同。（5）通道、防护棚顶部应张挂安全警示标识和安全宣传用语的横幅，横幅宽度宜为1m。（6）工具式安全通道、施工电梯防护棚两侧需用悬挂 mm高的宣传横幅，施工电梯防护棚需在醒目处挂操作规程图牌，图牌的尺寸为：宽高=3000mm1500mm，图牌朝内。（7）各种型材及构配件规格同木工加工棚，具体规格、材质应根据当地风荷载、雪荷载计算确定。三、脚手架工程3.1脚手架总说明（1）脚手架支搭、拆除及所用构件必须符合建筑施工扣件式钢管脚手架安全技术规范以及“项目所在地相关建设工程安全防护标准”的规定，施工单位必须编制落地式与悬挑式脚手架专项施工方案，包括搭设要求、基础处理、杆件间距、连墙杆设置、拆除程序等内容，并附有设计计算书，施工详图及大样图。其方案经监理单位确认后，由施工单位组织实施。（2）使用工具式脚手架必须经过设计和编制施工方案，经技术部门负责人审批。附着升降脚手架的供应单位必须提供设计、制造该脚手架的法定资质证书及出厂合格证，所用各种材料、工具和设备的质量合格证、材质单等质量文件。附着升降脚手架的安装单位必须提供法定的安装资质证书。作业人员必须经过专业培训并取得上岗证书。（3）严禁使用木、竹脚手架和钢木、钢竹混搭脚手架。整体高度超过24m时，严禁使用单排脚手架。（4）脚手架基础必须平整坚实，有排水措施；架体必须支搭在底座（托）或通长脚手板上；脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道18cm高的挡脚板；内立杆与建筑物距离大于150cm时必须进行封闭；脚手架施工层操作面下方净空距离超过3.0m时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。（5）脚手架必须按楼层与结构拉接牢固，拉接点垂直距离不得超过4.0m，水平距离不得超过6.0m，拉接必须使用钢性材料；脚手架必须设置连续剪刀撑（十字盖），宽度不得超过7根立杆，斜杆与水平面夹角应为45-60度；人行马道宽度不小于1.0m，斜道的坡度不大于1：3；运料马道宽度不小于1.5m，斜道的坡度不大于1：6；拐弯处应设平台，按临边防护要求设置防护栏杆及挡脚板，防滑条间距不大于30cm。3.2落地式外脚手架3.2.1架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等，脚手架基础应釆取有组织排水，四周设置排水沟。落地式外脚手架立面图落地式外脚手架剖面图横向扫地杆构造图构造说明：（1）立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。（2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3.2.2杆件布置外架杆件布置平面图落地脚手架立面图转角部位效果图落地式脚手架外排阳角处做法构造说明：（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。（2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外能够搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。3.2.3剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件，剪刀撑必须随架子的搭设高度不断增高及时加设，而且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数n765 24米以下外架立面布置图24米以上外架立面布置图构造说明：（1）每道剪刀撑应跨越5-7根立杆，与地面夹角为45-60，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。（2）24m以下的外架，在架体外侧两端、转角及中间间隔不超过15m的立面上设置剪刀撑；24m以上的外架，在架体外侧搭设连续剪刀撑。 剪刀撑接长大样构造说明：剪刀撑斜杆的接长应采用搭接或对接，当采用搭接时，搭接长度不应小于1m，并应采用不少于3个旋转扣件固定。横向斜撑为双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。外架剖面图 构造说明：横向斜撑应设置在同一节间，由底到顶呈“之字型布置，斜撑交叉和内外大横杆相连到顶，斜撑接长必须采用搭接，不可直接用扣件连接。3.2.4连墙件设置连墙件设置示意图3.2.5密目式安全网安全网必须有出厂检验合格证及其它有关规定必须提供的相关证明文件，并符合安全网（GB5725）的要求。密目式安全网在使用时必须经常检查，并有跟踪使用记录，不符合要求的安全网应及时处理。构造说明：（1）密目式安全网应符合 目/100cm2的要求；（2）安全立网张挂必须严密，四角必须紧绷，支撑合理，受力均匀；搭接要严密牢靠，不得有缝隙。（3）安全网不得在施工期间拆移、损坏，必须到无高处作业时方可拆除。3.2.6立面防护设置外脚手架立面图构造说明：（1）脚手架的钢管应横平竖直，转角位置的不能超过转角200mm，小横杆外露部分应均匀。（2）脚手架立杆应分布均匀，一般为1500mm，杆应保持水平，一般为1800mm，每步脚手架应设置拦腰杆，一般为600mm和1200mm。（3）脚手架外侧满挂密目安全网，网体竖向连接时采取用网眼连接方式，每个网眼应用16#铁丝与铜管固定；网体横向连接时采取搭接方式，搭接长度不得小于200mm。架体转角部位应设置木枋作内衬以保证架体转角部分安全网线条美观。（4）脚手架外排立杆表面刷黄色油漆，每隔一组或二组剪刀撑设置一道200mm高踢脚板，固定在立杆外侧，踢脚板表面刷黄黑警示色油漆。（5）主节点处必须设置一道横向水平杆，用直角扣件扣接且严禁拆除。3.2.7水平防护设置（主体结构施工阶段）1.主体施工阶段，施工层、拆模层、第二层必须满铺脚手板，脚手板必须铺至建筑物结构。2.从第二层起，应每隔10m或3层设置一道水平防护网。3.脚手板铺设时严禁出现探头板，脚手板端头应用镀锌铁丝固定在小横杆上。3.2.8水平防护设置（装修施工阶段）结构施工阶段外架水平防护构造说明：（1）安装及装修施工阶段，作业层满铺脚手板。（2）安装及装修施工阶段，外脚手架竖向每隔12m必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。（3）脚手板铺设时严禁探头板出现，脚手板四角应用1.2mm镀锌钢丝固定在小横杆上。3.3电梯井操作平台电梯井操作平台、承重方式等按照方案执行。 工字钢与墙体之间用木楔子夹紧预埋件大样图构造说明：（1）电梯井钢平台大小依据电梯井尺寸大小而定，主梁采用4根14#槽钢分两组背靠背焊接，次梁采用10#槽钢，平台板采用4mm厚花纹钢板进行焊接。（2）在墙体预留150150方孔，采用4个14#工字钢穿墙作为架体支撑，工字钢伸出内井壁不小于300mm，端头采用3003004钢板进行满焊。（3）电梯井平台与井壁之间的距离应小于100mm。3.4电梯井防护网电梯井操作平台在提升离开后，应采用钢管穿墙搭设网格进行防护，水平防护如下图所示。软防坠网不大于10米或3层楼设置一道。 电梯井水平防护效果图 3.5附着式升降脚手架附着升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。底部封闭严密 ，每层设置层间线 。 附着式升降脚手架 3.6悬挑式脚手架严格按照编制的专项方案执行。外立面底部和顶部两层设置层间线。 悬挑脚手架搭设必须编制专项施工方案，方案必须包含悬挑梁平面定位布置图；分段搭设高度超过20m需组织专家进行方案论证；悬挑脚手架的悬挑梁必须选用16#以上的工字钢，悬挑梁的锚固端应大于悬挑端长度的1.25倍，悬挑长度按设计确定。型钢悬挑梁固定端应采用2个（对）及以上锚固螺栓与建筑结构梁板固定。楼板厚度不宜小于120mm，小于时应采用加固措施。挑梁的布置应保证架体力杆落在其上，在建筑物角部荷载集中的地方应采取加强措施。杆件搭设及防护同前述落地式外架。 悬挑式脚手架 施工作业层架体防护示意图 大眼网 密目网 挑网地上4层设置第一道，15层设置一道，25层设置一道。脚手架外临街、通道、交叉作业等位置需要搭设外架防护棚，防护棚搭设坠落半径的要求：防护棚坠落半径表建筑物高(H)25m515m15-30m30m坠落半径(R)3m3m3m3m以上外架防护棚效果图3.7悬挑式卸料平台 卸料平台安装前应先检查预留锚环与结构的连接是否可靠，是否有松动的情况，确认无误后方可安装。钢丝绳的锚扣应符合规范要求。第一次使用时应做静载实验，在确认卸料台不变形，焊缝无开裂，锚环处砼无裂缝等现象，且经过有关部门和负责人的签字认可后，方可投入使用。构造说明：（1）平台周边用钢管搭设防护栏杆。防护栏杆内侧模板全封闭。立杆间距不大于 mm。马道底部采用钢管搭设，间距100mm，间隙铺设脚手板，上铺模板。（2）平台围挡内右侧挂卸料平台告示牌。（3）卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙也应封闭良好。（4）卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。（5）防护栏杆内侧应采用钢板网封闭，并挂设限载标志牌。（6）外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。（7）卸料平台在使用过程中，应将两侧及前方用模板竖向封闭，防止杂物坠落。 (8)卸料平台正面设置950(宽)575(高)mm双开门，骨架用2550mm方钢焊接制作，骨架内采用1mm厚3030钢板网，外侧设置安全平网。3.8吊篮1、 吊篮必须使用厂家生产的定型产品，必须具备制造许可证、产品合格证和产品使用说明书。安装前，必须对有关技术和操作人员进行安全技术交底，要求内容齐全、有针对性，交底双方签字。安装完毕后需经使用单位、安装单位、总包单位验收合格方可使用。2、 吊篮内每个人一条安全绳，（与外墙签合同时注明） 四、基坑防护 （1）深度超过2m设临边防护，并设安全警示标识。(2) 防护栏杆高度1.2m，采用钢制脚手管刷黄、黑相间油漆,拉结点宜设置明显标志,并设置挡脚板(木板作成,宽度180mm,厚度18mm,刷成黄、黑相间，间距150mm)。 黑、黄安全色斜度为45度(3)基坑开挖按规定进行放坡，必须设置专用通道。(4) 坑边堆置土方和材料和沿挖土方边缘移动运输工具、机械不应离槽边过近，堆置土方距坑槽上部边缘不小于1.2m，弃土堆置高度不超过1.5m。(5) 坑边载荷应视土质情况，一般情况坑边1.2m范围内不得堆放弃土或材料。4.1基坑临边防护栏杆表面刷黄、黑警示色油漆，油漆尺寸见基坑临边防护标准图。4.2基坑上下通道上下通道应设置密目式安全网及踢脚板。 斜道踏步五、洞口及临边防护5.1一般说明 现场所有安全色统一为黄、黑安全色，各类防护栏杆黄黑油漆涂刷长度为400毫米，界面必须整齐。 建筑物内各类孔洞必须进行防护，要求防护盖板大于孔洞边缘100毫米，垂直方向各楼层同一部位盖板尺寸必须统一大小，必须进行固定不能移动，上面涂刷黄、黑安全色。5.2洞口防护5.2.1洞口防护（1500mm） 5.2.2洞口防护（1500mm）说明：A）主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌。B）、安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地50mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌。C）、防护栏杆距离洞口边不得小于200mm。5.3后浇带防护（1）后浇带上用板全封闭隔离。（2）两侧设砖砌式挡水坎，挡水坎应粉刷平直。（3）刷黄、黑色警示色。后浇带防护效果图5.4桩（井）口安全防护桩（井）开挖深度超过2m时，必须搭设临边防护。 开挖阶段井口防护效果图 成孔阶段井口防护效果图构造说明：（1）临边防护高1.2m，采用三道栏杆，第一道栏杆高1200mm，第二道栏杆高600mm，第三道栏杆高200mm。（2）桩（井）口设置盖板进行覆盖，盖板四周采用30301.6角钢设置，其余采用16钢筋焊接，间距150mm，盖板边缘距桩（井）口300mm。5.5楼梯通道临边防护1）楼梯通道采用直径48毫米的钢制脚手管搭设，平行于踏步梯段设置两道防护栏杆，间距800mm，栏杆长度与梯段长度相匹配，定尺加工，立杆水平间距不大于2m，与结构休息平台顶紧不随意晃动，脚手管涂刷黄、黑相间警示色。2）楼梯口与梯段边必须安装防护栏杆，两楼梯段中间间隙大于150mm时，应做全封闭防护。六、施工设备6.1塔式起重机（塔吊）（1）塔吊基础施工应编制专项施工方案，并做好各工序质量验收，塔吊附着的建筑物，其锚固点的受力强度应满足起重机的设计要求。（2）施工前，总包单位必须查验作业人员上岗证，并进行专项安全教育和安全技术交底。塔吊安装、拆除必须按方案执行，安装、拆除前必须进行教育、交底，作业人员必须持证上岗，地面设警戒线，并有专人监护。（3）检查顶升系统，在操作时必须专人操纵油泵，顶升千斤顶搁置横梁必须专人负责操作看管。工作完成后按规定进行组织验收，验收合格后方可投入使用。（4）塔吊安装、顶升、加节、附着作业时，应有专职安全生产管理人员旁站监控。6.1.1塔吊基础防护及标识牌6.1.2塔吊用电（1）塔吊应设置独立开关箱，配电箱塔吊专用漏保或空气开关应贴有塔吊专用标签。（2）塔吊竖向电缆应活动附着在塔身上。（3）塔吊基础内应设置接地网，并与塔吊防雷接地系统连接。塔吊用电开关配电箱内设备开关标签 6.1.3塔吊附着平台（1）操作平台搭设应依靠塔吊标准节固定，钢管长短统一，底排满铺脚手板，并设1.2m高防护栏杆，挂设安全网。（2）搭设人员及安拆人员作业前必须进行安全教育、安全交底，作业时必须系好安全带。（3）安拆塔吊附墙时，严禁将构件放在操作平台上。6.1.4塔吊零散材料吊篮及标识散装吊斗四周采用方管龙骨加钢板网焊接固定，侧边可开启活动门卸料，耳板吊环，底部钢板满铺，底部焊接支腿，能够使用叉车进行短距离运输，侧边钢板网可使用钢板焊接固定成封闭状态，可用于较大零散材料吊运。5mm厚钢板吊斗常见于散装物的吊运。6.2施工升降机 （1）施工升降机应按使用说明书要求设置附着装置。（2）附着点应设置在结构框架主梁或剪力墙上，并宜采用预留孔洞穿墙螺栓固定，锚固点的受力强度满足设计要求，严禁设置在砖墙、空心板墙、阳台或建筑物的其它附属物上。 （3）最后一道附墙上自由高度应不大于7.5m，上限位与极限限位距离为0.5m，极限限位以上安全距离不小于3m。 （4）每层设置呼叫器。施工升降机示意图升降机告示示意图 施工升降机防护门 楼层呼叫器 施工升降机呼叫器显示器七、施工用电及设备 一、二级配电箱必须重复接地，不小于6铜线外颜色为黄绿双色线，配电内开关出入线端必须使用压线鼻子，配电箱门内必须张贴电路图和电工巡检记录，电箱外门张贴电工操作证复印件及联系电话。 7.1基本要求（1）施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制用电组织设计，并进行审核、审批，监理审查。（2）施工现场临时用电必须采取TN-S系统，符合“三级配电两级保护”，达到“一机一闸一漏”的要求；三级配电是指总配电箱、分配电箱、开关箱三级控制，实行分级配电；两级保护是指在总配电箱和开关箱中必须分别装设漏电保护器，实行至少两级保护。 TN-S系统（3）电工必须持证上岗，安装、巡查、维修或拆除临时用电设备和线路必须由电工完成，施工现场临时用电必须建立安全技术档案；临时用电工程应定期检查，定期检查时，应复查接地电阻值和绝缘电阻值，并做好相关记录。严格实行一机、一闸、一漏、一箱的用电管理。配电箱、开关箱的送电和停电的操作程序：送电操作程序：总配电箱-分配电箱-开关电箱；停电操作程序：开关箱-分配电箱-总配电箱；（4）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电,配电系统宜使三相负荷平衡。（5）总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。三级配电示意图7.2配电箱配电箱应符合国家标准相地方要求，选用的电器元件应有生产许可证和产品合格证，配电箱应注明编号、责住单位、责任人和联系电话，箱内张贴巡检记录和配电线路图。配电箱开关箱开关箱漏电保护器额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。7.2.1总配电箱总配电箱采用冷轧钢板制作，箱体钢板厚度为1.5-2.0mm，箱体表面应做防腐处理。总配电箱电器安装板必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。总配电箱应设置总隔离开关以及分路隔离开关和分路漏电保护器；隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器；如果采用分断时具有可见分断点的断路器，可不另设隔离开关。 总配电箱构造说明：总配电箱、开关箱应设罝漏电保护装罝。其中，总配电箱漏电保护器额定漏电动作电流大于30mA、额定漏电动作时间大于0.1s，但其两者乘积不应大于30mA.s；7.2.2分配电箱分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m；分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。电源进线端严禁采用插头和插座做活动连接。分配电箱构造说明：分配电箱采用冷轧钢板或阻燃绝缘材料制作，分配电箱钢板厚度不得小于1.5mm，箱体表面应做防腐处理固定式分配电箱中心点与地面的垂直距离应为1.4，配电箱支架应采用L40404角钢焊制7.2.3开关箱开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。隔离开关应采用分断时具有可见分段点，能同时断开电源所有极的隔离电器，并应设置于电源进线端开关箱与设备之间的距离如图所示。用于单台固定设备的开关箱宜采用钢管扣件固定在设备附近，设备开关箱箱体中心距地面垂直高度为1.5m，设备开关箱与其控制的固定用电设备的水平距离不宜超过3m。开关箱7.2.4开关箱与用电设备设置电焊机变压器的一次侧电源线长度不应大于5，其电源进线处必须设置防护罩，电焊机二次侧焊把线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m；电焊机二次侧应安装触电保护器（空载降压保护装置），电焊机外壳应做保护接零；使用电焊机焊接时必须穿戴防护用品，严禁露天冒雨从事焊接作业。 开关箱与电焊机7.3楼层配电楼层分配电中，电缆垂直敷设应利用工程中的竖井、垂直孔洞，宜靠近用电负荷中心。垂直布置的电缆每层楼固定点不得少于一处。电缆固定宜采用角钢做支架，瓷瓶做绝缘子固定。楼层配电示意构造说明：（1）每层分配电箱电源电缆应从下一层分配电箱中总隔离开关上端头引出。（2）楼层电缆严禁穿越脚手架引入。构造说明：开关箱应采用冷轧钢板式阻燃绝缘材料制作，开关箱箱体钢板厚度不得小于1.2mm，箱体表面应做防腐处理7.4接地、接零保护系统及防雷（1）在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。（2）施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。（3）工作接地电阻不得大于4，重复接地电阻不得大于10。（4）每一接地装置的接地线应采用两根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用2.5m角钢、钢管或光面圆钢，不得采用螺纹钢。垂直接地体的间距一般不小于5m，接地体顶面埋深不应小于0.5m。（5）施工现场起重机、物料提升机、施工升降机、脚手架应按规范要求采取防雷措施，防雷装置的冲击接地电阻值不得大于30。做防雷接地机械上的电气设备，保护零线必须同时作重复接地。专用变压器供电TN-S接零保护系统示意工作接地；2：PE线重复接地；3：电气设备金属外壳(正常不带电的外露可导电部分)；L1、L2、L3：相线；N：工作零线；PE：保护零线；DK：总电源隔离开关；RCD：总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器)；T：变压器保护零线图 工作零线 接地装置7.5配电线路施工现场电缆线铺设必须埋地或架空，电缆线中必须包含全部工作芯线和用作保护零线或保护线的芯线，需要三相四线制配电的电缆必须采用五芯电缆，电缆线路应采用埋地或架空敷设，严禁地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志，电缆埋设与架空如下： 电缆线埋地与架空构造说明：（1）电缆类型应根据敷设方式、环境条件选择。电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上下左右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。（2）埋
