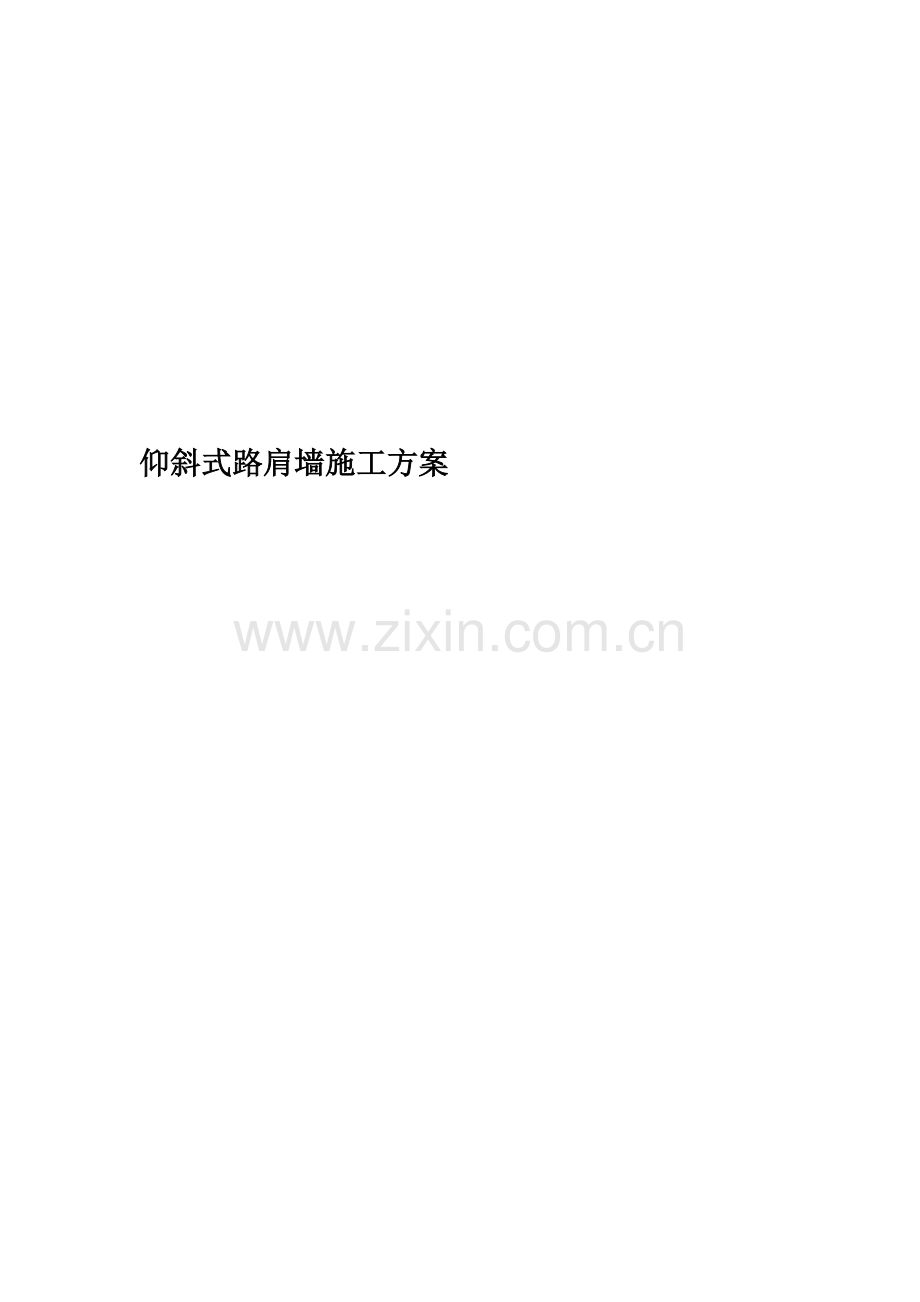

仰斜式路肩墙施工方案.doc

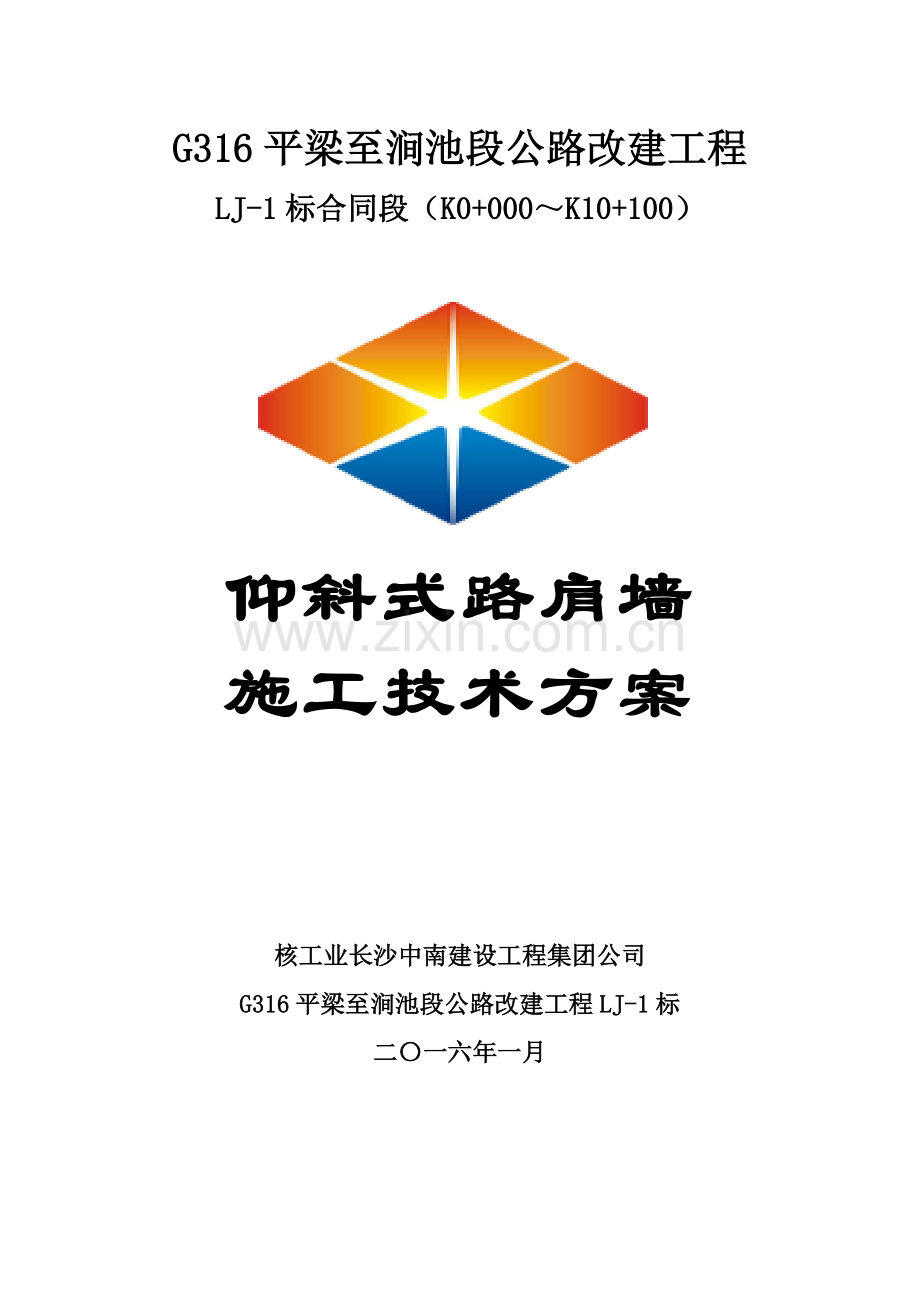

仰斜式路肩墙施工方案 核工业长沙中南建设工程集团公司 仰斜式路肩墙施工技术方案G316平梁至涧池段公路改建工程LJ-1标合同段（K0+000K10+100）仰斜式路肩墙施工技术方案核工业长沙中南建设工程集团公司G316平梁至涧池段公路改建工程LJ-1标二一六年一月目 录目 录1一、 编制依据3二、 首件施工目的3三、 首段仰斜式路肩墙施工31、工程概况32、首件仰斜式路肩墙施工人员、机具33、挡墙施工质量检验4四、 施工方法及施工过程4（一）基坑开挖4（二）M7.5浆砌片石砌筑墙身51、材料选择：52、砌筑：53、勾缝：64、养生：65、墙背回填6五、 质量保证措施7六、 安全保证措施7七、 文明施工及环境保护81、文明施工措施82、环境保护措施9八、 质量保证措施91、保证工程质量技术组织措施92、主要分项工程质量控制点及具体措施10九、 环境保护措施10仰斜式路肩墙施工方案一、 编制依据1、两阶段施工图设计文件；2、实施性施工组织设计；3、公路路基施工技术规范（JTG/TF10-2006）；4、公路工程质量检验评定标准（JTGF80/1-2004）；二、 首件施工目的为取得合理的仰斜式路肩墙施工方法及较好的砌筑质量，特进行首段仰斜式路肩墙首件认可制。根据施工计划安排及施工现场准备情况，首段仰斜式路肩墙选在K0+189K0+378段。通过对首段施工，对其施工工艺、施工方法，质量控制点，施工机具和人员组合予以总结，好的方法进行推广，不足之处改进提高，为后续仰斜式路肩墙施工提供工艺及质量参数依据。本次仰斜式路肩墙首件所总结确定的施工工艺和质量、安全控制要点及控制成果将上报审批后作为今后大面积施工控制依据。三、 首段仰斜式路肩墙施工1、工程概况K0+189K0+378段道路左侧M7.5浆砌仰斜式路肩墙，墙长189m，墙高3.54.5m。2、首件仰斜式路肩墙施工人员、机具本段挡墙施工人员22人，其中项目部技术管理人员1人，砌筑工人13人，普通工人8人。施工机具及仪器设备序号机械设备名称规格型号单位数量备注1砂浆搅拌机350L台12全站仪TC802台13水准仪DS2台34试验设备套13、挡墙施工质量检验挡土墙检查项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）不小于设计强度每1工作台班2组试件2平面位置（mm）50每20m检查墙顶外边线5点3顶面高程（mm）20水准仪：每20m检查2点4垂直度或坡度（%）0.5吊线锤：每20m检查4点5断面尺寸不小于设计尺量：每20m检查4点6底面高程（mm）50水准仪：每20m检查2点7片石表面平整度（mm）302m直尺：每20m检查5处，每处检查竖直和墙长两个方向四、 工期按排K0+189K0+378段道路左侧仰斜式路肩墙，我项目部选择了施工力量强、施工经验丰富的施工队伍对该段挡土墙施工。根据工作面及施工队伍的机械配备情况进行了准确合理的工期安排，该段挡土墙计划于2016年1月3日开工，2016年4月16日完工。五、 施工方法及施工过程（一）基坑开挖1、根据批复的控制导线点按照图纸设计路肩墙平面位置、标高及几何尺寸进行施工放样。并将基坑控制桩延长于基坑外2米处加以固定；2、用挖掘机开挖至设计标高+20cm处，然后采用人工挖除剩余20cm土，以免机械扰动原状土或超挖；3、基坑开挖后检验基底承载力（目标承载力为250Kpa），合格后妥善修整，然后进行二次精确放样，并用砂浆封底再进行基础的砌筑。（二）M7.5浆砌片石砌筑墙身1、材料选择：石材：砌筑墙身的石料必须从石料场专门开采，材料质地坚硬、新鲜、不得有剥落层或裂纹；砌筑前清洗干净石料表面泥垢等杂质，同时对砌体石料边角进行修正，做到上下两面大致平整、无尖角、薄边，块厚一般大于20cm。砂浆：砂浆严格按照试验室已批复的M7.5砂浆配合比集中拌合，统一运输，砌筑现场设臵铁皮盘，堆臵砂浆采用彩条布覆盖，防雨防晒。砂浆随拌随用，超过凝结时间的砂浆不得使用。2、砌筑：在墙身砌筑前按照设计放出实样，采用样板挂线或两面立杆挂线，内、外面线保证顺直整齐，外面逐层收坡，在施工过程中经常校正线杆，以保证砌体各部尺寸符合图纸设计要求。墙体分层砌筑，23层为一个工作层，每一工作层大致找平。每层砌石先座浆后砌石，所有石块应座于新拌砂浆之上，座浆厚度应使石料在挤压安放时能紧密连接，坐浆挤紧、嵌填饱满密实，不得有空洞。砌体内石块大小搭配、互相交错、咬合，相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结，上下层竖缝错开距离不小于100mm，可以用厚度不比缝宽大的石片填塞竖缝，片石应被砂浆包裹，砌筑上层时不能振动下层，不能在已砌筑好的砌体上翻掷、滚动和敲击石块。选用表面整齐的石块作为角隅石及镶面石。墙体每1015m设臵伸缩缝，伸缩缝与基础沉降缝对齐，缝宽2cm，缝内用沥青麻絮填塞，全断面（包括基础）上下贯通、垂直。路肩墙墙身设臵横坡3%的泄水孔，上下排交错设臵，泄水孔采用PVC管，直径8cm，间距23m，最下排泄水孔高出原地面30cm。3、勾缝：勾缝采用凹缝，缝宽采用1520mm；勾缝砂浆嵌入砌缝内深度为2030mm，对砌缝内影像勾缝砂浆嵌入深度的砌缝砂浆初凝后及时清除，勾缝前冲洗砌缝使勾缝砂浆与石料牢固、密实结合；勾缝的砌体外露面留出砌筑材料本色，严禁砌体外露面全部抹面后勾假缝。4、养生：砌筑过程中，作业段及时洒水养生，保持砌体处于湿润状态；已完成段落覆盖透水性土工布洒水养生，养生期不小于7天。5、墙背回填挡土墙砌筑完成后，当强度达到设计强度75%以上时，方可进行墙背填土。填筑时必须分层填筑，机械压实，回填材料必须采用透水性材料，其粒径不得大于10cm。为加强回填的质量，填土分层厚度不大于15cm，并在墙身画线标明，在距墙背0.5-1.0m以内，不宜用重型振动压路机碾压，而要采用打夯机夯实。公路路堤与台背回填的结合部位应按照规范要求开挖宽度大于2m的台阶，并严格控制结合部位的压实度，确保结合部压实度与正常墙背填土的压实度都达到96%以上。台背回填部分的路床应与路堤路床同步施工。六、 质量保证措施（1） 为确保工程施工质量，我单位成立以项目经理为组长的质量领导小组。其主要职能是监督、检查工程质量。对现场施工质量进行检查，以消除质量隐患。（2）把好材料进场关，严格执行现场材料的进场验收。做到及时抽检及试验，现场技术员跟班检查，严格控制各工序的质量。（3）加强职工的思想教育，树立良好的质量意识观念。利用雨天或空闲时间对职工进行技术再培训，不断提高技术水平。（4）认真执行施工前技术交底制度，使现场施工人员明确设计意图，施工规范、施工工艺，避免质量事故发生。（5）认真执行自检、抽检制度，消除一切质量隐患。（6）严格执行经理部制度的管理办法，奖罚分明。将工程质量与个人利益挂钩，确保工程施工质量。七、 安全保证措施1、 安全方针：“安全第一，预防为主”2、安全保证体系：项目部建立以项目经理为第一责任人，由副经理、专职安全员、作业队安全员等各方面的管理人员组成安全保证体系，负责施工全过程的安全检查，落实安全措施。3、安全措施（1）严格执行国家和地方安全管理条例，制定安全制度和采取安全措施，并负责检查落实情况，切实做到安全施工。（2） 建立安全教育制度，坚持每月召开安全教育会，培养施工安全意识。（3） 强化安全法制观念，签订安全协议。坚持特殊工种持安全操作证上岗制度。（4） 建立定期检查、突击检查和特殊检查相结合的安全检查形式。（5） 挡墙施工过程中搭设脚手架并铺设作业平台，作业人员配备戴安全帽、安全带等安全防护用品。（6） 项目部配备专职安全电工，严禁非电工进行作业。（7） 电器设备停止工作时，必须及时拉闸断电，锁好配电箱。（8）对于违章操作、违章指挥、不按规范、标准、规程施工者进行严肃处理。八、 文明施工及环境保护1、文明施工措施（1）加强教育使全体职工牢固树立“绿色环保”意识，名牌精品意识和良好的企业形象。（2）项目经理部办公室负责文明施工的管理与监督工作。（3）树立良好企业形象，严格按驻地建设“花园化”，材料和机具堆放“标牌化”，人员管理“统一化”，现场管理“规范化”的要求进行施工。（4）建好施工驻地及施工现场的卫生设施，搞好卫生管理工作。（5）现场技术人员、管理人员都要挂牌上岗，穿戴整齐，维护企业形象。（6）加强与地方政府联系，遵守地方政府的政策、规定，尊敬当地村规民俗，搞好与当地群众的关系。2、环境保护措施（1）施工过程中应确保公共设施的安全，做好地下管线的保护工作。（2）施工中排出的污水应有排出处理方案，防止污染环境。（3）配备洒水车辆经常对通行道路进行洒水降尘，进出现场机械和车辆要清洗干净，清洗设备的废水要引入附近污水渠内排走。（4）施工中的运料车需覆盖。（5）严格遵守国家有关文物保护的法规和政策规定，确保文物不受破坏。九、 质量保证措施1、保证工程质量技术组织措施（1）建立层次分明的责、权、利相结合的质量责任制，认真开展全面质量管理，同时抓住施工现场，对整个工程项目的施工全过程进行监督管理，消灭质量通病，使质量管理上新水平。（2）加强技术管理，每道工序都进行书面技术交底，交底人，接收人在书面上签字，明确责任，组织各班组长学习技术规范，让每个作业人员熟悉质量验收的标准。严格按设计要求组织施工。2、主要分项工程质量控制点及具体措施（1） 认真编制施工方案及进行技术交底，使工程质量全过程得以受控。（2） 建立质量管理小组，及时处理现场质量问题，积累原始资料，按期进行整理总结。（3） 施工员在现场进行跟班监控，并及时将信息提供给质检员、技术部门，由技术主管及时进行处理。（4） 各分项工程质量严格执行“三检制”，对各班组定时、定点、定位施工，层层把关，做好质量等级的验评工作。每道工序应自检、互检、质检合格后报监理工程师，检验合格后方可进行下道工序施工，杜绝返工。严格遵守有关施工技术规范及质量评验标准，为创优工程打好基础。十、 环境保护措施1、施工时应确保挖出的土堆放整齐，施工完成后将其运输到路基以外，同时应将现场尤其是路边的杂物废料清理干净。2、加强对全体职工、民工的环保思想教育，重视环境保护，文明施工。3、施工垃圾要集中堆放，定期运到指定的垃圾场。4、各种施工材料按规定摆放整齐。10
