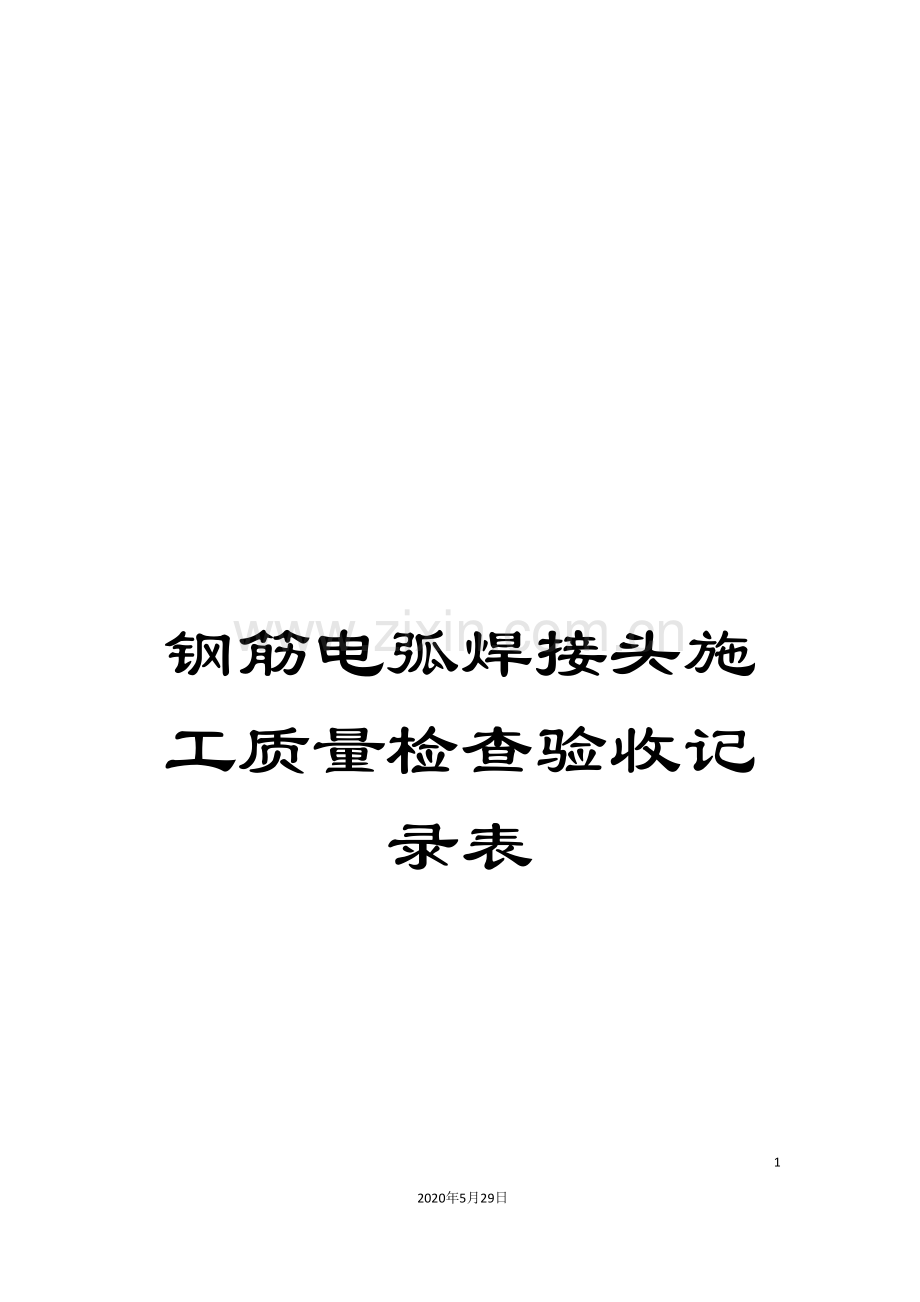

钢筋电弧焊接头施工质量检查验收记录表.doc

钢筋电弧焊接头施工质量检查验收记录表

70
2020年5月29日
文档仅供参考

湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ18
焊接接头数量: 100 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 23 日至 25 日
第 1 批外观质量检查情况(检验批构件部位及名称:EF段2#、4#、6#、8#、10#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月25日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ18
焊接接头数量: 120 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 24 日至 26 日
第 2 批外观质量检查情况(检验批构件部位及名称:EF段1#、3#、5#、7#、9#、11#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月26日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 198 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 25 日至 27 日
第 3 批外观质量检查情况(检验批构件部位及名称:AB段234#、236#、238#、240#、242#、244#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月27日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 175 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 26 日至 28 日
第 4 批外观质量检查情况(检验批构件部位及名称:AB段233#、235#、237#、239#、241#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月28日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 175 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 27 日至 29 日
第 5 批外观质量检查情况(检验批构件部位及名称:AB段232#、230#、228#、226#、224#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月29日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 210 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 28 日至 30日
第 6 批外观质量检查情况(检验批构件部位及名称:AB段225#、227#、229#、231#、243#、245#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月30日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 196 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 8月 29 日至 31 日
第 7 批外观质量检查情况(检验批构件部位及名称:BC段247#、251#、253#、259#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
8月31日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 245个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 2 8月30 日至9月1日
第 8 批外观质量检查情况(检验批构件部位及名称:BC段255#、257#、261#、263#、265#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月1日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 245 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 2 8月31 日至9月2日
第 9 批外观质量检查情况(检验批构件部位及名称:BC段246#、249#、252#、267#、269#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月2日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 196 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 9月1 日至 3 日
第 10 批外观质量检查情况(检验批构件部位及名称:BC段262#、264#、266#、268#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月3日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ28
焊接接头数量: 294 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 9月 2 日至 4 日
第 11 批外观质量检查情况(检验批构件部位及名称:BC段248#、250#、254#、256#、258#、260#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月4日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ18
焊接接头数量: 120 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 9月 2 日至 4日
第 12 批外观质量检查情况(检验批构件部位及名称:EF段83#、85#、87#、89#、91#、93#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月4日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:HRB400Φ18
焊接接头数量: 160 个
焊工姓名及考试合格证号:王明注11
随机切取试件数: 3 根
力学性能试验结果:合格
施焊时间:自 9月 3日至 5日
第 13 批外观质量检查情况(检验批构件部位及名称:EF段75#、77#、79#、81#、88#、90#、92#、94#旋挖桩)
钢筋焊接及验收规范JGJ18的规定
施工单位检查评定记录
监理(建设)单
位验收记录
1、焊缝表面应平整,不得有凹陷或焊瘤
√

2、焊接接头区域不得有肉眼可见的裂纹
√
3、坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm
√
4、咬边深度、气孔、夹渣等缺隐允许值及接头尺寸的允许偏差,应符合表5.4.2的规定
√
钢筋电弧焊接头尺寸偏差及缺陷允许值 表5.4.2
名 称
单位
接头型式
帮条焊
搭接焊
坡口焊窄间隙焊熔槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
—
—
接头处弯折角
(°)
3
3
3
接头处钢筋轴线的偏移
mm
0.1d
0.1d
0.1d
焊缝厚度
mm
+0.05d/0
+0.05d/0
—
焊缝宽度
mm
+0.1d/0
+0.1d/0
—
焊缝长度
mm
-0.3d
-0.3d
—
横向咬边深度
mm
0.5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
mm2
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
—
—
2
面积
mm2
—
—
6
施工单位检查评定结果:

该批钢筋电弧焊接头符合设计和<钢筋焊接及验收规程>(JGJ18)的要求。

项目专业技术负责人:
9月5日
监理(建设)单位验收结论:

项目专业监理工程师(建 监理(建设)项目部(章)
设计单位项目技术负责人): 年 月 日
注:①d为钢筋直径(mm);②负温电弧焊接头咬边 施工单位检查记录人:
深度不得大于0.2mm;③外观检查不合格的接头,经修 监理(建设)单位旁站监督人:
整或补强后可提交二次验收。
湘质监统编
施 —36
钢筋电弧焊接头施工质量检查验收记录
工程名称:德思勤城市广场B地块基坑支护工程 施工单位:湖南长工工程建设有限公司 焊条牌号及直径:J502φ4.0
钢筋牌号及直径:
