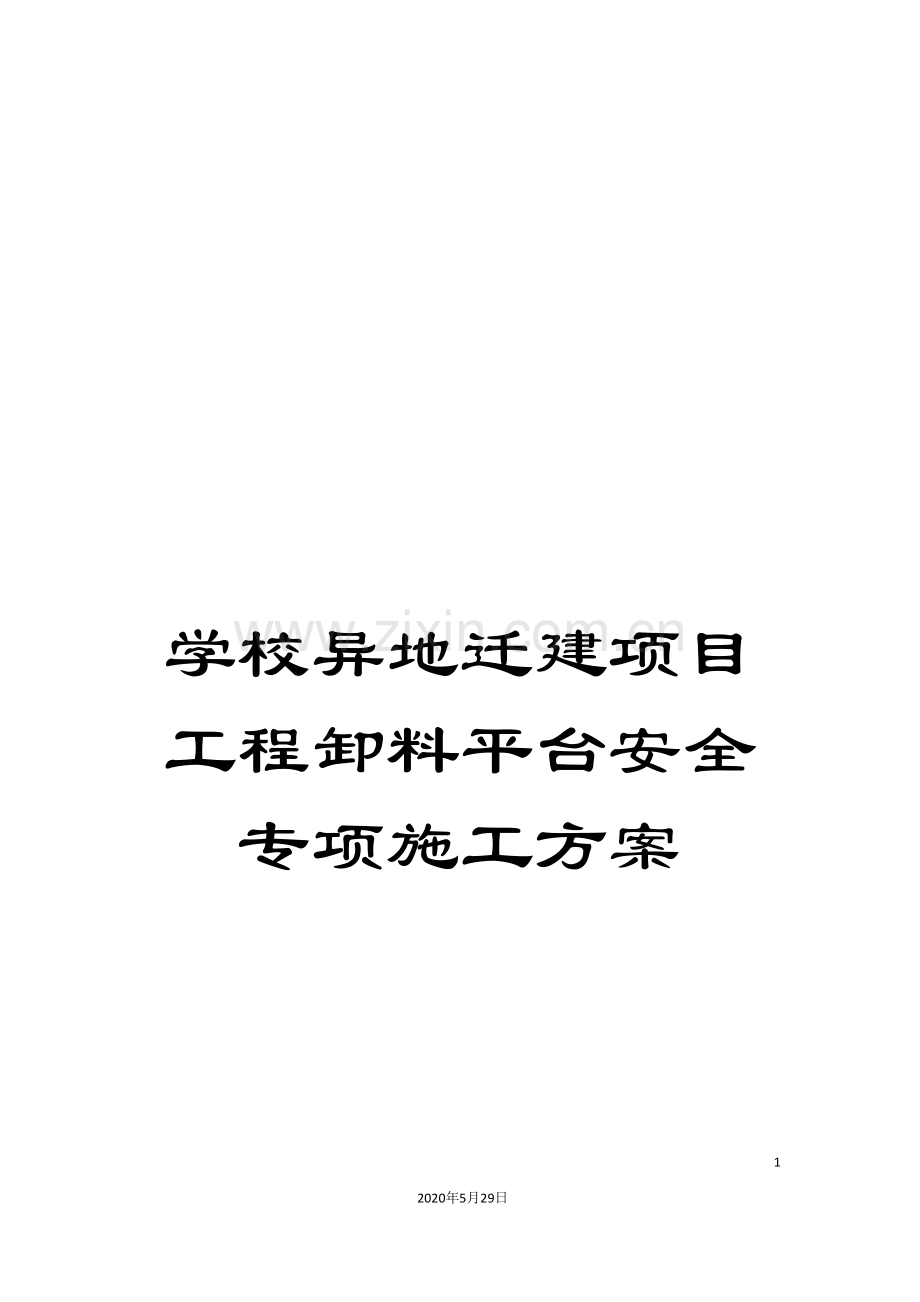

学校异地迁建项目工程卸料平台安全专项施工方案.doc

学校异地迁建项目工程卸料平台安全专项施工方案632020年5月29日文档仅供参考长沙市体操学校异地迁建项目工程卸料平台安全专项施工方案长沙洞井建筑股份有限公司二一七年二月十八日目 录第一章 工程概况2一、 工程概况3二、 施工要求4三、 技术保证条件4第二章 编制依据4第三章 施工计划5一、 材料与设备计划5第四章 施工工艺技术6一、 技术参数6二、 工艺流程6三、 施工方法7四、 检查验收13第五章 施工安全保证措施14一、 组织保障14二、 技术措施17三、 监测监控20四、 应急预案21第六章 劳动力计划22一、 专职安全生产管理人员22二、 特种作业人员22第七章 计算书及相关图纸23一、 计算书23第一章 工程概况一、 工程概况 长沙市体操学校异地迁建项目位于长沙市望城区。由长沙市体育局开发,长沙市工务局代建,深圳市勘察研究院有限公司勘察,湖南恒创立筑设计有限责任公司设计,长沙市湘沙建设监理有限公司监理,长沙洞井建筑股份有限公司承建。工程北临月亮岛路,东临杨峰路、南向、西向为长郡月亮岛学校校舍。本项目总建筑面积15803.04m2,占地面积为3713.90,总工期420天。 幼儿园、训练馆采用钢管落地卸料平台,综合楼采用型钢悬挑卸料平台。幼儿园卸料平台位于幼儿园北侧3轴至4轴、6轴至7轴,搭设2个;训练馆卸料平台位于训练馆西侧D轴至E轴、东侧B轴至C轴、东侧F轴至G轴,搭设3个;综合楼卸料平台位于综合楼南侧2轴至3轴、5轴至6轴、7轴至8轴,搭设3个。二、 施工要求1、 脚手架的设计力求做到结构安全可靠,造价经济合理。2、 确保脚手架在使用周期内安全、稳定、牢靠。3、 选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、 脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、 技术保证条件1、 安全网络2、 脚手架的搭设和拆除需严格执行该。第二章 编制依据1、 2、 GB50007- 3、 GB50009- 4、 GB50010- 5、 GB50017- 6、 GB50005- 7、 JGJ59- 8、 JGJ80- 9、 JGJ130- 10、 JGJ300- 11、 (建质 87号文)12、 国务院令第393号13、 本工程设计图纸14、 本工程施工组织设计第三章 施工计划一、 材料与设备计划1、 脚手架钢管应采用现行国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,钢管的钢材质量应符合现行国家标准GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合JGJ130的有关规定,应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合JGJ130的有关规定。锈蚀检查应每年一次。检查时,应在锈蚀严重的钢管中抽取3根,在每根锈蚀严重部位横向截断取样检查,当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、 扣件应采用可锻铸铁或铸钢制作,其质量和性能应符合现行国家标准GB15831的要求,采用其它材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证,并应进行抽样复试。扣件在使用前应逐个挑选,有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时,不得发生破坏。新、旧扣件均应进行防锈处理。3、 搭设架子前应进行保养,除锈并统一涂色,力求环保美观。4、 脚手板(1)、 脚手板可用竹材料制作、单块脚手板的质量不大于30kg;(2)、 竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板;竹串片脚手板应符合现行行业标准JGJ164的相关规定;5、 安全网采用密目式安全立网,应符合下列要求:(1)、 网目密度不低于 目/100cm2;(2)、 网体各边缘部位的开眼环扣必须牢固可靠,孔径不低于1mm;(3)、 网体缝线不得有跳针、露缝,缝边应均匀;(4)、 一张网体上不得有一个以上的接缝,且接缝部位应端正牢固;(5)、 不得有断沙、破洞、变形及有碍使用的编织缺陷;(6)、 阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证;(7)、 做耐贯穿试验不穿透,1.61.8m的单张网重量在3kg以上;(8)、 颜色应满足环境效果要求,选用绿色;6、 连墙件材料采用钢管制作,其材质应符合现行国家标准GB/T700中Q235级钢或GB/T1591中Q345级钢的规定。7、 悬挑梁采用型钢制作,其材质应符合现行国家标准GB/T700或GB/T1591中的规定。8、 用于固定悬挑梁的U型锚固螺栓材质应符合现行国家标准GB1499.1中HPB235级钢筋的规定。 第四章 施工工艺技术一、 技术参数【钢管落地卸料平台】立杆纵距(m)1.6立杆横距(m)1立杆步距(m)1.5板底支撑间距s(m)0.5平台高度(m)12.2横杆与立杆连接方式单扣件施工均布活荷载(kN/m2)2材料堆放荷载(kN/m2)1.5钢管类型482.7【型钢悬挑卸料平台】卸料平台名称综合楼卸料平台卸料平台类型类型一:主梁垂直建筑外墙平台长度A(m)3.9平台宽度B(m)2.5卸料平台与主体结构连接方式U型螺栓次梁间距s(m)0.6内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.4外侧钢丝绳拉绳点与平台垂直距离h1(m)3.4钢丝绳夹个数4二、 工艺流程【钢管落地卸料平台】场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网【型钢悬挑卸料平台】地面卸料平台加工制作预设平台固定设施吊装卸料平台至设计位置固定卸料平台主楞固定钢丝绳等构件验收投入使用三、 施工方法1、 悬挑梁宜采用U型螺栓进行锚固:(1)、 型钢悬挑梁固定端应采用2个(对)及以上钢筋拉环或锚固螺栓与建筑结构梁板固定;(2)、 钢筋预埋至砼板、砼梁底部,每侧平直段不小于0.6m;(3)、 U型螺栓预埋至砼板、砼梁底部,2根1.5m长直径18mmHRB335钢筋放置U型筋上部;(4)、 U型螺栓与悬挑梁间隙用木楔楔紧;(5)、 锚固处楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋,否则应采取支顶卸载措施;2、 地基基础(1)、本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书),立杆垫板或底座面标高高于自然地坪50mm100mm,两侧设置排水沟,排水通畅。(2)、垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。3、 钢丝绳卸荷(1)、梁板内的受拉锚环,必须在混凝土达到设计强度的75%以上方可受力使用。拉钩、吊环一定要采用圆钢制作,不允许用螺纹钢筋。(2)、派工人扎接上部拉环的钢丝绳,至少采用3个卡头扎紧,钢丝绳扎头螺丝全要拧紧,不允许松动。(3)、对整个架体进行安全检查,发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复,合格后方可继续使用。钢丝绳绳卡做法4、 立杆设置(1)、 立杆采用对接接头连接,立杆与纵向水平杆采用直角扣件连接。接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3。(2)、 上部单立杆与下部双立杆交接处,采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接,扣件数量不应少于2个。每根立杆底部应设置垫块,而且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)、 立杆的垂直偏差应控制在不大于架高的1/400。(4)、 立杆及纵横向水平杆构造要求见下图。立杆对接接头布置纵、横向扫地杆构造5、 纵、横向水平杆(1)、 纵向水平杆设置在立杆内侧,其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接,也可采用搭接。要求如下:当采用对接时,对接扣件应该交错布置,两根相邻纵向水平杆接头不宜设置在同步或同跨;不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。(2)、 立杆与纵向水平杆交点处设置横向水平杆,两端固定在立杆上,以形成空间结构整体受力。纵向水平杆对接接头布置6、 剪刀撑设置(1)、 脚手架外侧立面整个长度和高度上连续设置剪刀撑;(2)、 每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在4560之间。(3)、 剪刀撑斜杆的接长应采用搭接或对接,采用搭接连接时,搭接长度不小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不小于100mm。剪刀撑(立杆)搭接构造(4)、 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。7、 脚手板、脚手片的铺设要求(1)、 脚手架里排立杆与结构层之间均应铺设脚手板,内外立杆间应满铺脚手板,无探头板。将脚手板两端与水平杆可靠固定,严防倾翻。(2)、 满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。(3)、 脚手片须用12-14#铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及时更换。脚手板对接 脚手板搭接脚手板对接、搭接构造8、 防护栏杆(1)、 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆内侧。(2)、 选用18#铅丝张挂安全网,要求严密、平整。(3)、 脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板,栏杆和挡脚板均应搭设在外立杆的内侧。 (4)、 脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板。 9、 连墙件(1)、 脚手架与建筑物按计算书中连墙件布置要求设拉结点。拉结点在转角范围内和顶部处加密。(2)、 连墙件中的连墙杆应呈水平设置,当不能水平设置时,应向脚手架一端下斜连接;(3)、 连墙件应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定;(4)、 拉结点应保证牢固,防止其移动变形,且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置,偏离主节点的距离不应大于300mm;(5)、 外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,必须重新补设可靠,有效的临时拉结点,以确保外架安全可靠;(6)、 当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时,抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上,与地面的倾角应在4560之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。(7)、 连墙件构造示意图:1-垫木;2-短钢管;3-直角扣件;4-横向水平杆;5-附加钢管脚手架刚性连墙件构造示意图10、 悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。11、 悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。12、 斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备,另外一道应作受力计算。13、 应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用甲类3号沸腾钢制作。14、 悬挑式卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,采取其它方式时卡头的卡子不得少于三个,建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口。15、 台面应满铺脚手板。16、 悬挑式卸料平台左右两侧必须装固定的防护栏杆。17、 悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。18、 悬挑式卸料平台使用时,应有专人进行检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复。19、 卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载,应配备专人加以监督。四、 检查验收1、 脚手架搭设前,对进入现场的各种构配件应按下列规定进行检查验收,不合格的应及时清除出场(1)、 构配件应有相应的产品标识及产品质量合格证;(2)、 构配件应有相应的产品主要技术参数及产品使用说明书;(3)、 当对构配件质量有疑问时,应进行质量抽检和实验。2、 脚手架下列阶段进行检查与验收,应按规定对脚手架工程的质量进行检查,经检查合格后方可交付使用(1)、 基础完工后及脚手架搭设前;(2)、 作业层上施加荷载前;(3)、 每搭设完两层后;(4)、 达到设计高度后;(5)、 遇有六级强风及以上风或大雨后;冻结地区解冻后;(6)、 停用超过一个月。3、 验收时应具备下列文件(1)、 根据编制依据相关文件规范、标准要求所形成的施工组织设计文件;(2)、 专项施工方案及变更文件;(3)、 安全技术交底文件;(4)、 脚手架构配件的出厂合格证或质量分类合格标志;(5)、 脚手架工程的施工记录及质量检查记录;(6)、 脚手架搭设过程中出现的重要问题及处理记录;(7)、 脚手架工程的施工验收报告。4、 架子搭设和组装完毕,使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组,进行验收,并填写验收单。5、 脚手架工程的验收,除查验有关文件外,还应进行现场检查,检查应着重以下各项,并记入施工验收报告。(1)、 构配件和加固否齐件是全,质量是否合格,连接和挂扣是否紧固可靠,钢丝绳是否松动、断股等;(2)、 安全网的张挂及扶手的设置是否齐全;(3)、 地基是否积水,底座是否松动;(4)、 杆件的设置和连接,连墙件、支撑等的构造是否符合要求;立杆是否悬空;(5)、 垂直度、水平度及立杆的沉降是否合格;(6)、 搭设脚手架时,应有保证安全上下的爬梯或斜道,严禁攀登架体上下。(7)、 扣件螺栓是否松动;(8)、 架体是否超载;(9)、 悬挑脚手架的悬挑支承结构及与建筑物的连接固定应符合设计和相应规范的规定,锚固装置是否松动、脱落。6、 脚手架检查验收严格按照JGJ59的检查评分表进行。7、 脚手架使用期间的检查(1)、 脚手架使用期间必须设专人经常检查,当其从安全维护架转换为装饰施工时,必须及时进行检查,符合要求后,必须经过项目技术负责人(项目经理)签字批准,才能使用。(2)、 检查后不合格部位必须及时修复或更换,符合规定后,方准许继续使用。8、 脚手架必须验收检查合格后办妥脚手架验收手续,在脚手架醒目处挂上脚手架验收合格牌后,方可投入使用。9、 架体内必须做到每层封闭(即进行隔离),且不能大于4步。10、施工人员必须严格执行。第五章 施工安全保证措施一、 组织保障1、 安全保证体系2、 环境保护体系二、 技术措施脚手架搭设技术措施1、 每搭完一步脚手架后,应按JGJ130- 表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。2、 立杆搭设应符合下列规定:(1)、 相邻立杆的对接连接应符合JGJ130- 第6.3.6条的规定;(2)、 脚手架开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除;(3)、 当架体搭设至有连墙件的主节点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。3、 脚手架纵向水平杆的搭设应符合下列规定:(1)、 脚手架纵向水平杆应随立杆按步搭设,并应采用直角扣件与立杆固定;(2)、 纵向水平杆的搭设应符合JGJ130- 第6.2.1条的规定;(3)、 在封闭型脚手架的同一步中,纵向水平杆应四周交圈设置,并应用直角扣件与内外角部立杆固定。4、 脚手架横向水平杆搭设应符合下列规定:(1)、 搭设横向水平杆应符合JGJ130- 第6.2.2条的构造规定;5、 脚手架纵向、横向扫地杆搭设应符合JGJ130- 第6.3.2条、第6.3.3条的规定。6、 脚手架连墙件安装应符合下列规定:(1)、 连墙件的安装应随脚手架搭设同步进行,不得滞后安装;7、 脚手架剪刀撑与脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设,不得滞后安装。8、 扣件安装应符合下列规定:(1)、 扣件规格必须与钢管外径相同;(2)、 螺栓拧紧扭力矩不应小于40Nm,且不应大于65Nm;(3)、 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;(4)、 对接口径开口应朝上或朝内;(5)、 各杆件端头伸出扣件盖板边缘长度不应小于100mm。9、 脚手板的铺设应符合下列规定:(1)、 脚手架应铺满、铺稳,离墙面的距离不应大于150mm;(2)、 采用对接或搭接时均应符合JGJ130- 第6.2.4条的规定;脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上; 10、 钢管架应设置避雷针,分置于主楼外架四角立杆之上,并联通纵向水平杆,形成避雷网络,并检测接地电阻不大于30。11、 外脚手架不得搭设在距离外架空线路的安全距离内,并做好可靠的安全接地处理。12、 定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。13、 外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料篾混用。14、 外脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防滑鞋。15、 严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。16、 保证脚手架体的整体性,不得与井架、升降机一并拉结,不得截断架体。17、 结构外脚手架每支搭一层,支搭完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。18、 严格控制施工荷载,脚手板不得集中堆料施荷,施工荷载不得大于3kN/m2,确保较大安全储备。19、 各作业层之间设置可靠的防护栅栏,防止坠落物体伤人。20、 卸料平台上装料不得超过荷载并限载(限载值见计算书),不得超长超过平台50cm,超高堆放材料不得超过防护栏杆。21、 卸料平台上放物料时必须按规格品种堆放整齐,长短分开,不得混吊,而且不得在平台上组装和清理模板。22、 平台上的防护栏杆不得任意拆除。23、 不得从上一层向下一层平台上乱抛物料。24、 夜间施工平台上必须保持足够的照明。脚手架拆除技术措施1、 拆架前:(1)、 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;(2)、 应根据检查结果补充完善施工组织设计中的拆除顺序和措施,经主管部门批准后方可实施;(3)、 应由单位工程负责人进行拆除安全技术交底;(4)、 应清除脚手架上杂物及地面障碍物。2、 拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先按JGJ130- 第6.4.4条、第6.6.4条、第6.6.5条设置连墙件和横向斜撑加固。3、 拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、 拆架程序应遵守”由上而下,先搭后拆”的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆横向水平杆、纵向水平杆、立杆等,并按”一步一清”原则依次进行。严禁上下同时进行拆架作业。5、 拆立杆时,要先抱住立杆再拆开最后两个扣件,拆除纵向水平杆、斜撑、剪刀撑时,应先拆除中间扣件,然后托住中间,再解端头扣件。6、 连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固;当脚手架拆至下部最后一根长立杆的高度(约6.5m)时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。7、 拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。8、 拆架时严禁碰撞脚手架附近电源线,以防触电事故。9、 在拆架时,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开。10、 拆下的材料要徐徐下运,严禁抛掷。运至地面的材料应按指定地点随拆随运,分类堆放,”当天拆当天清”,拆下的构配件应按JGJ130- 的规定及时检查、整修与保养,并应按品种、规格分别存放。11、 高层建筑脚手架拆除,应配备良好的通讯装置。12、 当天离岗时,应及时加固尚未拆除部分,防止存留隐患造成复岗后的人为事故。13、 如遇强风、大雨、雪等特殊气候,不应进行脚手架的拆除,严禁夜间拆除。14、 翻掀垫铺竹笆应注意站立位置,并应自外向里翻起竖立,防止外翻将竹笆内未清除的残留物从高处坠落伤人。安全管理1、 搭设人员必须是经过按现行国家标准GB5036考核合格的专业架子工。上岗人员定期体检,合格者方可持证上岗;2、 搭设人员必须戴安全帽、系安全带、穿防滑鞋;3、 脚手架的构配件质量与搭设质量,应按安全技术规范规定进行检查验收,合格后方准许使用;4、 作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备,严禁拆除或移动架体上安全防护措施;5、 当有六级以及六级以上大风和雾、雨、雪天气,应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施,并扫除积雪;6、 夜间不宜进行脚手架搭设与拆除工作;7、 脚手架的安全检查与维护,应按相应安全技术规范进行;8、 脚手板应铺设牢靠、严实,并应用安全网双层兜底,施工层以下每隔10m应用安全网封闭;单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭,密目式安全网宜设置在脚手架外立杆的内侧,并应与架体绑扎牢固。9、 在脚手架使用期间,严禁拆除主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆;10、 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时,必须对脚手架采取加固措施;11、 临街搭设脚手架时,外侧应有防止坠物伤人的防护措施;12、 在脚手架上进行电、气焊作业时,必须有防火措施和专人看守;13、 工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准JGJ46- 的有关规定执行;日常维护管理要求1、 使用完毕的脚手架架料和构件、零件要及时回收、分类整理,分类存放。堆放地点要场地平坦,排水良好,下设支垫,钢管、角钢、钢桁架和其它钢构件最好放在室内,如果放在露天,应用毡、席加盖、扣件、螺栓及其它小零件,应用木箱。钢筋笼或麻袋、草包等容器分类贮存,放在室内;2、 弯曲的钢管杆件要调直,损坏的构件要修复,损坏的扣件、零件要更换;3、 做好钢铁件的防锈和木制件的防腐处理,钢管外壁在湿度较大地区(相对湿度大于75%),应每年涂刷防锈漆一次;其它地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后,涂一度红丹即可。钢管内壁可根据地区情况,每24年涂刷一次,每次涂刷两遍。角钢、桁架和其它铁件可每年涂刷一次。扣件要涂油,螺栓宜镀锌防锈,使用35年保护层剥落后再次镀锌。没有镀锌条件的,应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理,钢制件应涂红丹及防锈涂料;4、 搬运长钢管、长角钢时,应采取措施防止弯曲。拆架应拆成单片装运,装卸时不得抛丢,防止损坏;5、 脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时,多余的小配件应及时收回存放,在拆卸脚手架时,散落在地面上的小配件要及时收捡起来;6、 健全制度,加强管理,减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种(1)、 由架子工班(组)管理,采用谁使用、谁维护、谁管理的原则,并建立积极地奖罚制度、做到确保施工需要,用毕及时归库、及时清理和及时维修保养,减少丢失和损耗;(2)、 由材料部门集中管理,实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料,实行按天计费和损坏赔偿制度。三、 监测监控1、 监测控制:采用经纬仪、水准仪、卷尺对架体进行监测,主要监测支架的沉降、位移和变形。2、 监测点设置:观测点设置在立杆1.2m标高处,用”+”字标出对比点,固定观测标准点在坚固基础上设置,宜采用钢钉或钢筋头在砼中预埋,柱或砼墙边监测点直接在浇筑好的砼上用钢钉钉入砼中作为固定对比观测点。监测点设置间距不超过20m。3、 监测措施:架体搭设、使用直至完全拆除过程中,派专人检查支架和支撑情况,发现下沉、松动、变形和水平位移情况的应及时解决。4、 仪器设备配置名称规格数量精度全站仪一台RXT23212” ,最大允许误差20”自动安平水准仪2千米往返3mm激光垂直仪DZJ21h/40000对讲机3卷尺5m5检测板手15、 监测说明(1)、 班组每日进行安全检查,项目部进行安全周检查,公司进行安全月检查;(2)、 日常检查、巡查重点部位如下:1)、 杆件的设置和连接,扫地杆、连墙件、支撑,剪刀撑等构件是否符合要求;2)、 连墙件是否松动;3)、 架体是否有不均匀沉降,垂直度偏差;4)、 施工过程中是否有超载现象;5)、 安全防护措施是否符合规范要求;6)、 架体与杆件是否有变形现象;7)、 地基是否有积水,底座是否松动,立杆是否符合要求;8)、 卸荷钢丝绳受力状态,有无松动现象;6、 监测频率(1)、 架体搭设期间,一般监测频率不超过35天/次;架体使用期间,一般监测频率不超过1015天/次,要求监测直至脚手架完全拆除。(2)、 架体顶端水平位移预警值25mm,垂直度变化预警值20mm或沉降预警值20mm。(3)、 监测数据超过预警值时必须立即停止施工,疏散人员,并及时进行加固处理。四、 应急预案1、 目的提高整个项目组对事故的整体应急能力,确保意外发生的时候能有序的应急指挥,为有效、及时的抢救伤员,防止事故的扩大,减少经济损失,保护生态环境和资源,把事故降低到最小程度,制定本预案。2、 应急领导小组及其职责(1)、 应急领导小组由组长、副组长、成员等构成。(2)、 领导各单位应急小组的培训和演习工作,提高应变能力。(3)、 当发生突发事故时,负责救险的人员、器材、车辆、通信和组织指挥协调。(4)、 负责准备所需要的应急物资和应急设备。(5)、 及时到达现场进行指挥,控制事故的扩大,并迅速向上级报告。3、 应急反应预案(1)、 事故报告程序事故发生后,作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报,并联络报警,组织抢救。(2)、 事故报告事故发生后应逐级上报:一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时,应立即向上级领导汇报,并在24小时内向上级主管部门作出书面报告。(3)、 现场事故应急处理施工过程中可能发生的事故主要有:机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。1)、 火灾事故应急处理:及时报警,组织扑救,集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全,积极抢救被困人员,配合消防人员扑灭大火。2)、 触电事故处理:立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后,观察其呼吸、心跳情况,必要时,可采取人工呼吸、心脏挤压术,而且注意其它损伤的处理。局部电击时,应对伤员进行早期清创处理,创面宜暴露,不宜包扎,发生内部组织坏死时,必须注射破伤风抗菌素。3)、 高温中暑的应急处理:将中暑人员移至阴凉的地方,解开衣服让其平卧,头部不要垫高。用凉水或50%酒精擦其全身,直至皮肤发红,血管扩张以促进散热,降温过程中要密切观察。及时补充水分和无机盐,及时处理呼吸、循环衰竭,医疗条件不完善时,及时送医院治疗。4)、 其它人身伤害事故处理:当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时,应立即向项目部报告、排除其它隐患,防止救援人员受到伤害,积极对伤员进行抢救。4、 应急通信联络项目负责人:xxx 手机:xxxxxx安全员:xxx 手机:xxxxxx技术负责人:xxx 手机:xxxxxx医院救护中心:120 匪警:110 火警:119通信联系方式应在施工现场和营地的显要位置张贴,以便紧急情况下使用。第六章 劳动力计划一、 专职安全生产管理人员搭设过程中,因处在施工高峰期,各施工班组在交叉作业中,故应加强安全监控力度,现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域,用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作,本小组机构组成、人员编制及责任分工如下:王某某(项目经理)组长,负责协调指挥工作;张某某(施工员)组员,负责现场施工指挥,技术交底;李某某(安全员)组员,负责现场安全检查工作;刘某某(架子工班长)组员,负责现场具体施工;二、 特种作业人员1、 为确保工程进度的需要,同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设按下表配置人力资源,操作工均有上岗作业证书。2、 外脚手架的搭设和拆除,均应有项目技术负责人的认可,方可进行施工作业,并必须配备有足够的辅助人员和必要的工具。第七章 计算书及相关图纸一、 计算书钢管落地卸料平台计算书 计算依据: 1、JGJ130- 2、JGJ80-91 3、GB50007- 4、GB50009- 5、GB50017- 一、架体参数卸料平台名称幼儿园、训练馆卸料平台卸料平台布置方式沿纵向平台长度A(m)4.8平台宽度B(m)3平台高度H(m)12.2立杆纵距la(m)1.6立杆步距h(m)1.5立杆横距lb(m)1板底支撑间距s(m)0.5 二、荷载参数每米钢管自重g1k(kN/m)0.03脚手板自重g2k(kN/m2)0.35栏杆、挡脚板自重g3k(kN/m)0.14安全设施与安全网自重g4k(kN/m2)0.01材料堆放最大荷载q1k(kN/m2)1.5施工均布荷载q2k(kN/m2)2基本风压0(kN/m2)0.25风荷载体型系数s0.8风压高度变化系数z0.74(连墙件强度验算),0.74(立杆稳定性验算) 三、设计简图平台水平支撑钢管布置图卸料平台平面示意图卸料平台侧立面示意图 四、板底支撑(纵向)钢管验算钢管类型482.7钢管截面抵抗矩 W(cm3)4.12钢管截面惯性矩I(cm4)9.89钢管弹性模量E(N/mm2)206000钢管抗压强度设计值 f(N/mm2)205 G1k=g1k=0.030kN/m; G2k= g2klb/2 =0.3501.00/2=0.175kN/m; Q1k= q1klb/2 =1.5001.00/2=0.750kN/m; Q2k= q2klb/2 =2.0001.00/2=1.000kN/m; 1、强度计算 板底支撑钢管按均布荷载作用下的三等跨连续梁计算。 q1=1.2 (G1k+G2k)=
