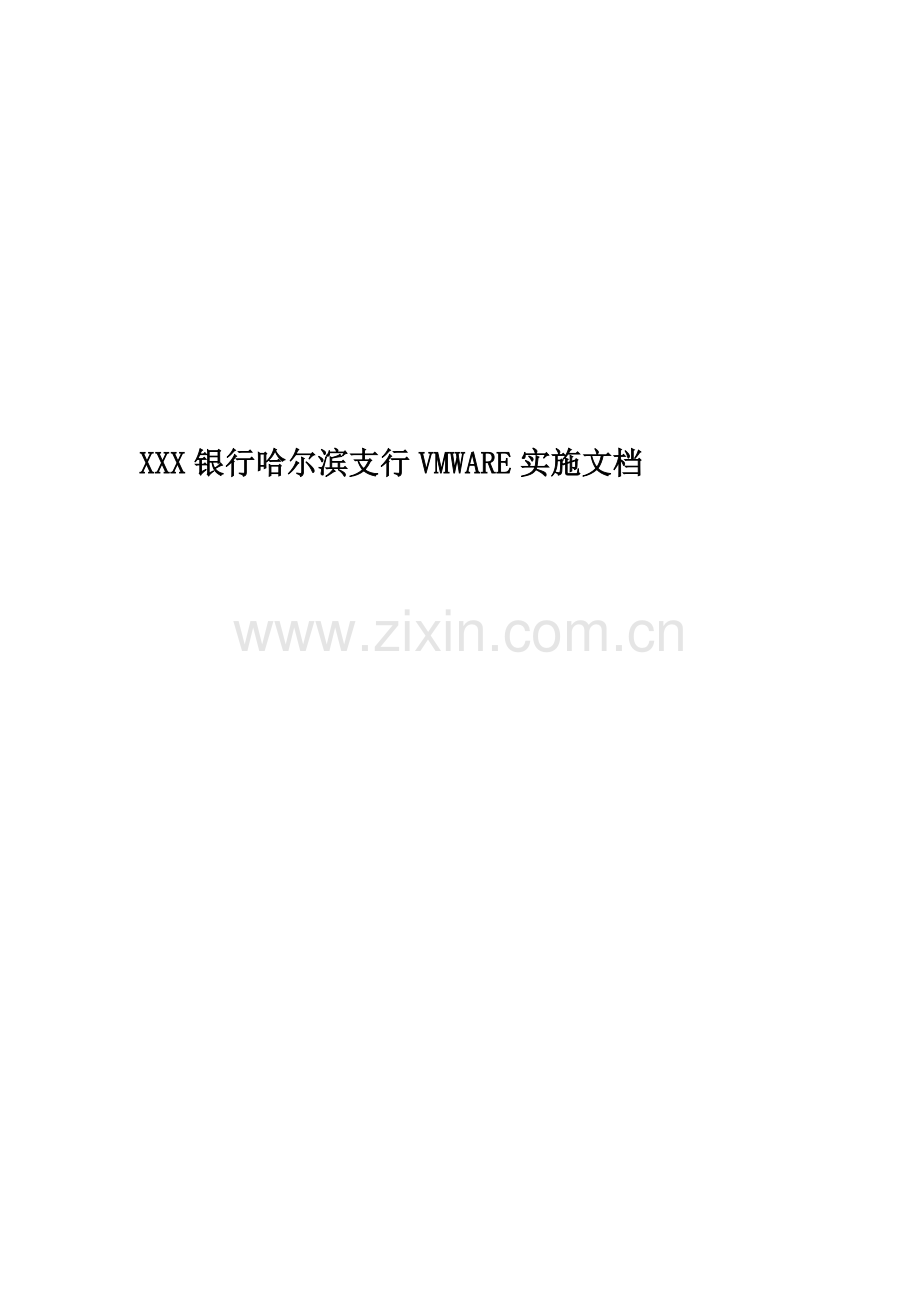

XXX银行哈尔滨支行VMWARE实施文档

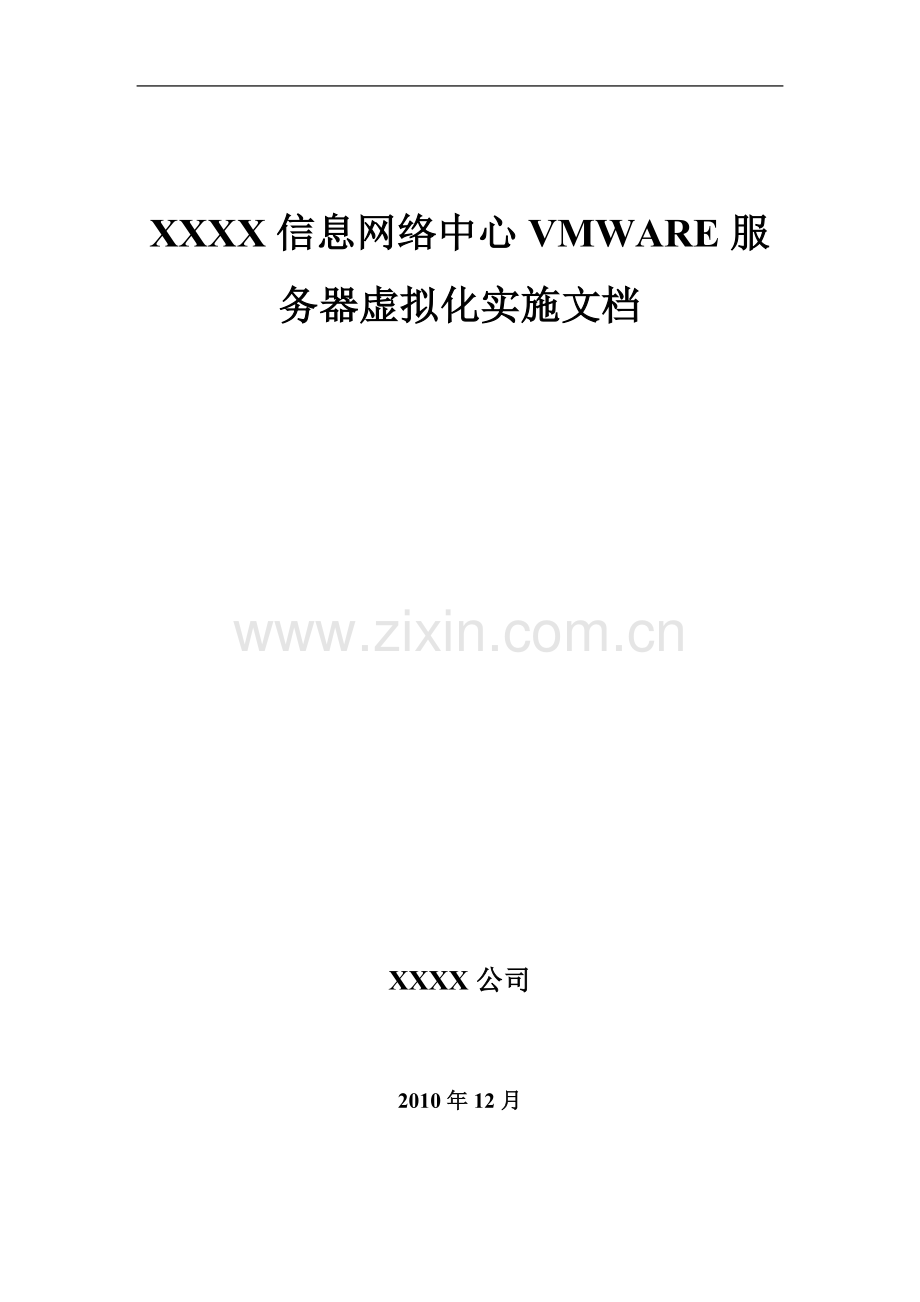

XXXX信息网络中心VMWARE服务器虚拟化实施文档

XXXX公司

2010年12月

文档信息：
文档名称

XXXX信息网络中心VMWARE服务器虚拟化实施文档
保密级别

商密

文档版本编号

文档管理编号

20101201

管理人

制作人

制作日期

复审人

复审日期

扩散范围

客户

版本纪录
版本编号
版本日期
修改者
说明

文档说明
此文档是由实施工程师于2010年12月为XXXX信息网络中心系统软件采购项目VMWARE实施记录。
版权说明
本文档中出现的任何文字叙述、文档格式、插图、照片、方法、代码等内容，除由特别注明，版权均属于用户所有，受到有关产权及版权法保护。任何个人、机构未经书面授权许可，不得以任何方式复制或引用本文档的任何片断。

目 录

一、项目实施环境 4
二、项目实施职责划分 5
三、项目实施内容及进度 6
四、实施地点及时间 7
五、实施安装调试工作 8
(1)、ESX服务器安装 8
(2)、管理平台操作系统、后台数据库、管理平台（VMWARE VC）安装 19
(3)、VC初始配置 43
(4)、存储配置 48
(5)、HBA卡流量负载配置 55
(6)、虚拟交换机配置 55
(7)、HA配置 62
(8)、VDR配置（虚拟操作系统备份） 66

一、项目实施环境
ESX服务器说明
编号
主机名称
IP信息
1
ESX01
10.100.131.1/27
2
ESX02
10.100.131.2/27
3
ESX03
10.100.131.3/27
4
ESX04
10.100.131.4/27

虚拟交换机配置说明

ESX01
ESX02
ESX03
ESX04
心跳网络名称
HERT
10.100.131.33/27
HERT
10.100.131.34/27
HERT
10.100.131.35/27
HERT
10.100.131.26/27
虚拟机网络名称
VM NETWORK
VM NETWORK
VM NETWORK
VM NETWORK
存储划分LUN
LUN----150GB 用于存储虚拟操作系统。
LUN----100GB 用于存储备份数据
LUN----159GB 用于存储数据库

二、项目实施职责划分
参与实施单位
参与人员
职责
信息网络中心

1. 服务器硬件安装
2. 网络交换机安装调试配置
3. 提供网络IP地址规划
4. 操作系统应用部署
5. HBA卡、网卡安装
服务供应商

1. VCNETER操作系统、数据库安装
2. ESX服务器安装调试
3. 配合网络工程师调试存储设备
4. 调试虚拟化相关策略
5. 负责培训相关的网络管理员并移交文档

三、项目实施内容及进度
序号
实施项目
时间
实施步骤及内容描述
实施人员
1
ESX服务器安装
4个工作小时
1、确认用户环境，确认服务器
2、对服务器进行初始化，对磁盘进行RAID划分
3、安装ESX系统

2
VCENTER服务器安装
4个工作小时
1、安装64位2003操作系统
2、安装数据库并建ODBC数据库连接
3、安装VCENTER

3
调试
1个工作日
1、协助网络工程师对存储设备和网络交换设备进行初始化
2、调试VCENTER

四、实施地点及时间
实施地点：XXXX信息网络中心机房
实施时间： 2010年12月8 日
五、实施安装调试工作
(1)、ESX服务器安装

1、 将ESX所在的服务器初始化做好RAID，然后放入安装光盘引导服务器启动然后选择第一项，从图形界面安装ESX。

2、 点击“NEXT”按钮开始安装

3、 点击接受许可复选框，然后点击“NEXT”

4、 选择键盘模式，默认就可以，然后点“NEXT”

5、 然后可以添加自定义驱动程序，如果服务器在VMWARE硬件列表里可以不添加点击“Next”

6、 选择“YES”

8、然后开始加载驱动

9、输入许可激活号码，在这里可以先不输入，在VC里面可以输入

10、然后选择用于管理的网卡，在现有的环境中，我们选定每台服务器的板载第二块网卡用于管理。

11、输入IP地址，此地址用于管理用。IP：10.100.131.1---10.100.131.4/27
主机名为：esx01---esx04

12、如果对磁盘分区没有特别的要求，就选择标准的安装。

13、选择安装ESX所在的硬盘或LUN，在这里我们选服务器本地磁盘。

14、选择时区，选择亚洲/上海，注意在这里一定要选对，安装完成后不能更改。

15、手动修改一下时间，在这里把时间对准

16、输入ROOT帐号的密码。

17、信息收集完成，显示在综述界面上，如果正确点击“NEXT”

18、然后开始安装，过15-20分钟后就完成了，重启服务器，ESX安装完成。

(2)、管理平台操作系统、后台数据库、管理平台（VMWARE VC）安装

1、 安装管理平台，需要64位服务器操作系统，在现在环境中，我们安装的是64位WINDOWS 2003 SERVER企业版R2。安装过程略。IP地址：10.100.131.5/27.现已远程桌面已开启。

2、 NETFRAMWORK 3安装在WINDOWS 2003系统上。

3、 安装SQL SERVER 2005数据库。

4、 新建一个实例，名称是：vcdatabase

5、 选择内置系统帐户。

6、 然后输入SA密码

7、 收集完成，点击“安装”。

8、 安装完成后，用SQL管理工具，连接数据库，然后创建一个数据库。

9、 数据库的名称为：VC

10、建ODBC连接，在“控制面板”—“管理工具”—“ODBC数据库管理器”
在系统DSN标签，然后添加。

10、 选择SQL NATIVE CLIENT。点击完成。

11、 ODBC的名称是：VCODBC 服务器选择：VC\VCDATABASE实例。

12、 输入SA帐号和密码

13、 更改的数据库，选择VC

14、 然后默认以上选项

15、 然后测试一下，数据源。

16、 测试成功后，就可以安装VC管理平台。

17、 打开VMWARE VCENTER安装程序，点击“VCENTER SERVER”

18、 许可证激活码。暂时可以不输入，可以在管理界面里激活是一样的。

19、 然后选择数据源名称DSN：vcodbc

20、 输入SA密码

21、 可以选择安装的目录

22、 重启完成后，管理平台安装就完成了。接下来安装客户端软件。

23、 至此VC管理平台和客户端软件安装完成了。

(3)、VC初始配置
1、把客户端软件打开，连接到VC服务器上，IP为：10.100.131.5

2、新建一个数据中心。是DATACENTER

3、添加主机，把所有的ESX主机添加到数据中心里面。

4、主机IP：10.100.131.1,然后输入ESX用户名和密码。然后点击下一步。

5，然后选择是

6、添加ESX主机的时候，同时也把上面的虚拟机添加到数据中心里面。

7、在这里输入ESX主机的许可激活号码，然后下一步。

8、选择相应的数据中心。

9、然后完成

10、同样把三个ESX主机添加到数据中心里面。

(4)、存储配置
1、按照现有用户的环境以及应用的情况，把存储分为三个区（LUN），第一区用于存储虚拟操作系统，第二区用于备份虚拟操作系统，第三区用于数据库虚拟机操作系统。在VC里面，找到任意一台主机上，然后找到“存储适配器”然后重新扫描一下。扫描完成后，可以看到每台主机里的HBA卡。

2、然后，点“存储器”---“添加存储器”

3、选择“磁盘/LUN”

4、可以看到三个LUN已映射到服务器上了，选择任意一个。

5、点击“下一步”

6、然后存储名称，这个可以是任意的只是用来明显标识。

7、然后选择最大文件大小。

8、点击完成

9、同样，把另外两个LUN挂载到系统上。

10、点击任意一个存储器，右键选择“浏览数据存储“

11、可以在里面可以新建文件夹存储ISO光盘文件，这样在安装虚拟操作系统时就可以加载光盘ISO。
(5)、HBA卡流量负载配置

(6)、虚拟交换机配置
虚拟交换机是一种逻辑上的交换机，用于ESX主机上的虚拟机之间以及虚拟机与外部网络通信的桥梁作用。可以认为是真实的交换机。在我们环境中，每一个ESX都建三个虚拟交换机用于不同类型的通信。
虚拟交换机1：板载第二块网卡，用于管理使用IP地址：10.100.131.1-10.100.131.4/27,VC管理平台与板载第二块网卡通信。
虚拟交换机2：板载第一块网卡，用于心跳网络和虚拟机迁移使用。IP地址为：10.100.131.33-10.100.131.36/27,
虚拟交换机3：由外加网卡实施，两块网卡做流量负载，用于虚拟操作系统与外部网络进行通信，两块网卡桥接到网络上通过以太网与核心交换机相连。
配置这三种虚拟交换机上，通过客户端软件连接至管理平台上，分别在每台ESX上配置这三种虚拟交换机。

（1）、虚拟交换机1：服务控制台（管理）
在安装ESX期间，选择ESX服务器板载网卡，自动会生成服务控制台虚拟交换机。

（2）、虚拟交换机2：用于心跳网络和虚拟机迁移使用
1、点击“网络”—“添加虚拟交换机”

2、选择“VMKenel”

3、选择虚拟交换机上连的物理网卡，在现有环境，选择板载的第一块网卡。

4、在网络标签上，写明虚拟交换机的名称，只是用于标识。在这里名称是HERT
然后把“将些端口用于VMOTION”复选框选上。

5、输入IP地址

6、完成后，在网络界面上就可以看到新建的用于心跳网络的虚拟交换机。同样，把另外几台ESX服务器上建虚拟交换机。
（3）、虚拟交换机3：用于虚拟操作系统流量负载。
1、在“网络”---“新建虚拟交换机”

2、选择“虚拟交换机”

3、选择第三块和第四块网卡用于桥接到网络上

4、网络标签用于标明虚拟交换机的名称

5、然后点击完成

6、然后需要对虚拟操作系统所在的交换机进行更改一下属性，启动流量负载功能。
(7)、HA配置
HA的目的是为了，当一台ESX服务器因为维护或硬件故障原因，造成服务器停机，那么虚拟操作系统可以自动迁移到可用的服务器上去运行。
1、 通过客户端软件连接到管理平台上，在数据中心，右键“新建集群”

2、输入集群名称，然后把“打开HA”

3、然后下一步，选择“禁用：启动违反可用限制的虚拟机”

4、

5、

6、

7、

8、其他都保持默认配置就可以

(8)、VDR配置（虚拟操作系统备份）
VDR，用于备份虚拟操作系统的一个软件平台，同样也是一台虚拟机，在部署VDR时，先要把VDR文件上传至共享存储里，然后通过OVF部署VDR系统。
1、把VDR文件上传至共享存储上。

2、点击存储，把VDR文件上传到共享存储上

3、把扩展名为OVF的文件和VMDK文件上传到共享存储

4、打开“文件”菜单，选择部署OVF。

5、然后选择“下一步”

6、VDR系统部署在VM-MACHINE存储上

7、VDR系统选择厚置备格式

8、然后选择所在的虚拟交换机

9、然后选择时区

10、综述后点完成

11、部署完VDR后，可以编辑VDR虚拟操作系统

12、增加一个虚拟磁盘，用作存储备份数据

13、选择“创建新的虚拟磁盘”

14、分配大小，然后一定选择共享存储并且选择按需分配和提交空间

15、选择虚拟设备节点

16、点击完成

17、开机后进入如下图面

18、更改IP 相关信息

19、VDR地址为：10.100.130.250,然后点击完成

20、连接到VDR系统上。

21、这样就可以创建备份作业了。
