一、 编制依据和原则技术交底( 涵洞技术交底)
交底地点: 项目部会议室 编号: 时间: 年 月 日
组织人: ( 签字)

交底人: ( 签字)

主要参加人员:
交底的文件名称及主要内容:
1、 工程名称: 排水工程
2、 交底内容: 挡水埝技术交底

交底负责人意见:

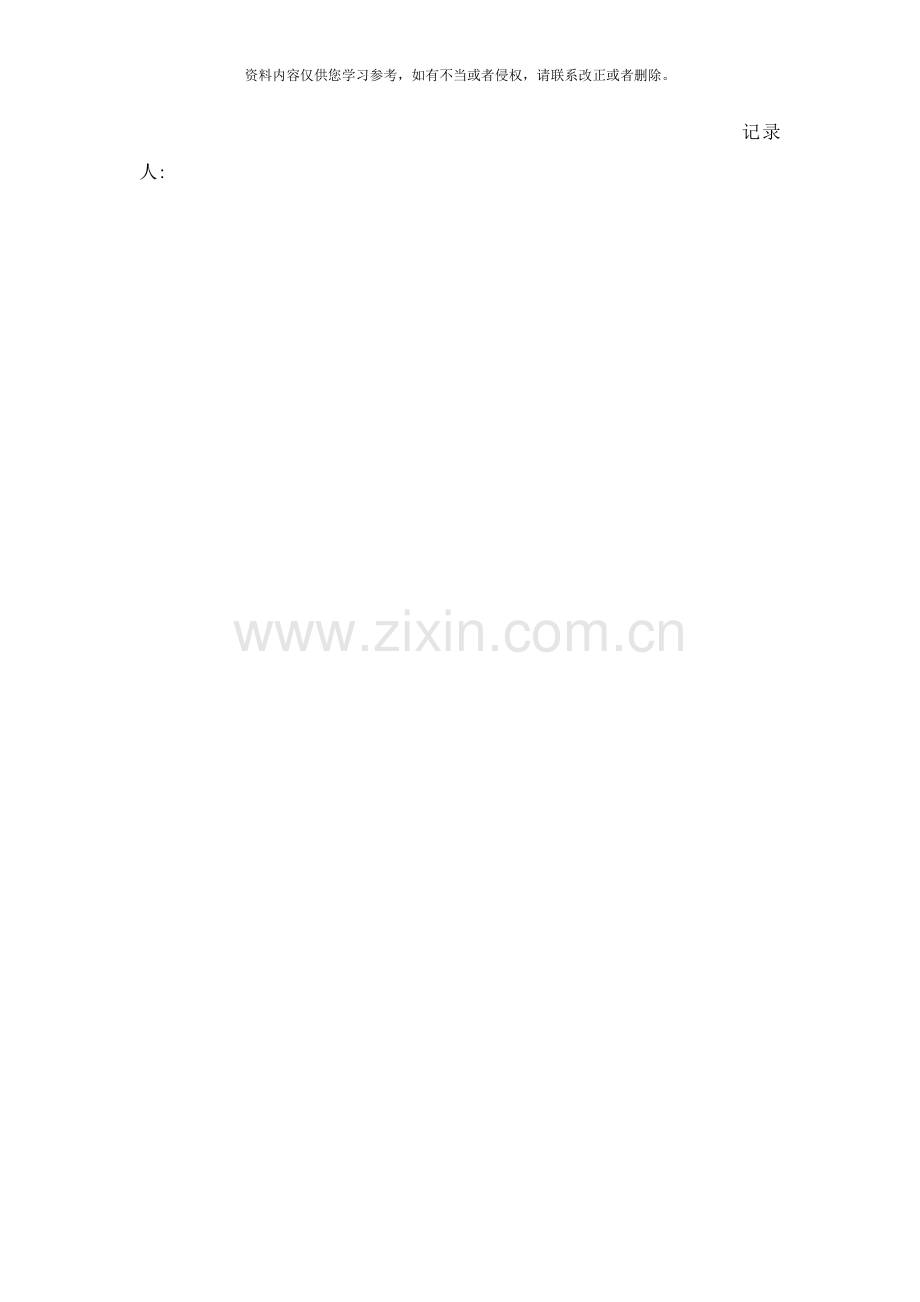

记录人:
中交一公局第五工程有限公司

挡水埝施工技术交底

中交一公局第五工程有限公司
二0一四年五月

Ⅱ挡水埝施工技术交底
一、 编制依据:
1、 《公路桥涵施工技术规范》 JTJ041-
2、 《公路工程质量检验评定标准》JTG F80/1-
3、 两阶段施工图设计
( 二) 、 编制原则:
1、 遵循合同文件标准条款的原则, 积极响应合同文件的各项条款, 严格执行合同文件的规定, 标准统一, 格式规范。
2、 遵循设计文件、 规范和质量验收标准的原则。在编写主要工程项目施工方法和技术措施中, 严格按设计标准、 现行规范和质量验收标准办理, 正确组织施工, 确保工程质量优良。
3、 坚持实事求是的原则, 在制定施工方案中, 充分发挥我单位设计、 施工的优势和专业化、 机械化联合作业的特点, 坚持科学组织, 合理安排, 均衡生产, 确保高速度、 高质量、 高效益地完成本项工程的建设, 确保施工组织的先进性和合理性。
4、 坚持施工过程严格管理的原则。在施工过程中, 严格执行业主及监理工程师的指令。
二、 工程概况
根据设计施工图纸及业主有关文件要求, 我合同段路基排水工程采用Ⅰ型土制挡水埝和Ⅱ型加固式挡水埝。项目经理部领导班子由项目经理、 总工程师、 负责生产的副经理组成, 经理部下设工程部、 测量组、 材料部、 试验室等职能部门及路基施工三个工区, 现场配有生产副经理、 工区主管、 技术员、 测量员、 试验员若干名, 排水工程施工队四个队长, 工人若干。各负其责且相互协作。
三、 工法特点
1、 操作简单、 易于掌握, 工序安排合理、 工效高。
2、 较好地解决了路基防排水问题。
3、 有效地将水源引离路基底, 使路基不受地上、 地下水侵蚀。
四、 施工工艺
(一) 工艺流程
施工准备
审核设计图纸
水文地质调查
施工放线
基槽开挖
回填坑槽
挡水埝填筑
迎水面作业
M10浆砌片石
播种草籽
验收交工

(二) 操作要点
1、 施工准备
(1)施工前仔细查看有关设计图纸及规范, 计算所需材料数量以及填筑土方数量。
测量放线 施工前放线定位, 并傲适当调整, 以保证线型直顺美观, 同时撇石灰粉标出开挖界线。当遇有低洼地势时, 应顺势外咎, 以保证挡水埝外侧不形成积水坑。
(2)充分考虑环保要求, 低填方、 桥涵缺口及既有便道综合考虑, 尽量减少横向施工便道。
2、 基槽开挖
测量队放线定位后, 挖掘机倒退开挖, 两台挖机从两侧同时进行。开挖前, 先根据设计上限深度出土方量及临时堆土面积, 用小彩旗标出堆士界线以保护环境。挖出的土堆至坑壁靠路基侧, 以备回填坑槽时用, 施工中做到槽底平整, 槽壁无尖锐块石或突出物, 以保证沟槽的宽度及线形。开槽深度为1 ｍ, 槽底为宽度１ｍ并按1: 1向上放坡。
3、 回填坑槽
及时用原基坑士回填坑槽, 采用手挟式振动夯分层夯实, 使之尽快回复至原环境。
4、 挡水埝填筑施工
原地面以上挡水埝填筑前, 放出挡水埝中线及边桩, 以控制挡水埝整个填筑宽度, 确保线路平顺。
①填料选择: 挡水埝上填料采用砂性土。
②挡水埝上部填筑
挡水埝施工尽量避免破坏原地面, 当地形较陡时, 应挖1ｍ宽台阶后再填筑。填筑宜分层进行, 每层虚铺厚度不得大于25cm, 原地面以上挡水埝底部较宽处填筑时, 采用压路机压实。上部收坡变窄后, 压路机无法进行压实作业时, 采用手扶打夯机或振动夯等小型压实机具夯实, 挡水埝填筑成型后按设计尺寸整修边坡, 边坡应平顺密实。对于挡水埝两侧凸凹不平的地方应采用垫土夯实的办法整平。挡水埝顶面的坡度要平缓, 平面线型直顺, 美观。同时要做好迎水面防水设施施工。
③在有冲刷路段迎水面或在涵洞进出口段采用Ⅱ型挡水埝, 迎水面上顺坡铺一层10 cm厚的砂砾垫层, 保证坡面平顺无凸凹现象并在垫层上铺设30cm厚M10浆砌片石并下挖高度为1.5m的基础, 基础下底宽82cm上底宽43cm, 基础处涂沥青三遍, 包油毛毡隔断。砌石应坐浆铺砌, 立缝填浆捣实, 不得有空缝和贯通立缝, 不得小石砌筑。砌筑中断时, 应将砌筑好的石层空隙用砂浆填满。再砌筑时石层表面应清扫干净, 洒水湿润。工作缝应留斜茬。勾缝宜采用1:1.5~1:2的水泥砂浆, 并应嵌入砌缝内约2cm。勾缝前, 应先清理缝槽, 用水冲洗湿润, 再在缝内抹适量水泥净浆。勾缝应保持砌后自然缝, 不应有瞎缝、 丢缝、 裂纹和粘结不牢等现象。砌筑好的基础及墙身用塑料薄膜将其覆盖好, 并及时洒水养护。
5、 顺坡整平
挡水埝填筑成型后, 对埝内外高低不平、 排水不畅的地段按一定坡度, 对流水面进行顺坡整平, 使 埝内、 埝外不积水, 确保排水畅通, 并引至桥涵处排出。 由于挡水埝为线性工程, 施工中按一定长度划分出若干工作面。机械设备及劳动组织实际施工中每 500-800m一个工作面安排。采用该项技术组织挡水埝施工, 不但能保证挡水埝的质量, 而且经过挡 水埝可有效地隔离地表水及冻结层上水对路基本体范围冻土环境的侵蚀, 减小路基本体的冻胀融沉, 确 保路基稳定。亦对周边冻±环境起到有效的保护作用, 真正实现。质量, 环保。双优目标。
五、 劳动组织
长距离施工可采用流水作业法。每个施工段可成立五个施工组, 各组分工见表2。
表2 劳动力组织表
序号
组别
工种
人数
工作内容
1

技术员
1人
现场指挥, 组织协调
2

开挖组
测工
1人
配合挖掘机清理槽底
3
挖机司机
1人
4
杂工
2人
5

回填组
挖机司机
1人
回填、 打夯、 压实
6
压路机司机
1人
7
杂工
2人
8

收尾组
测工
1人
刷坡整形
9
杂工
6人
六、 质量控制
挡水埝边坡防排水设施施工要保持迎水面坡面平顺、 排水顺畅, 回填密实、 基底稳定无渗漏, 固定取弃土及草皮移植、 环保施工, 保护生态环境。
1、 挡水埝顶面高程偏差不得大于5cm, 宽度不得小于设计值。
2、 边坡坡面应保持平顺, 保证水流畅通。不得小于设计值的5%。
3、 填土压实度应对照路堤填土标准夯填密实。
七、 安全保障
为保障挡水埝边坡防护设施高原施工安全和员工身体健康, 项目部主要从组织、 技术和经济投入等方面采取措施。
作业人员上岗前, 项目部结合高原施工、 工序衔接和工种配合等内容组织安全培训和教育, 促使参建职工详细了解本岗位作业内容、 安全操作规程、 安全注意事项等。
机械司机等特种作业人员要持证、 经考核合格方可上岗作业。
配备专职安全员, 开展日常安全。对施工过程中的有关安全防护进行指导、 帮助。
