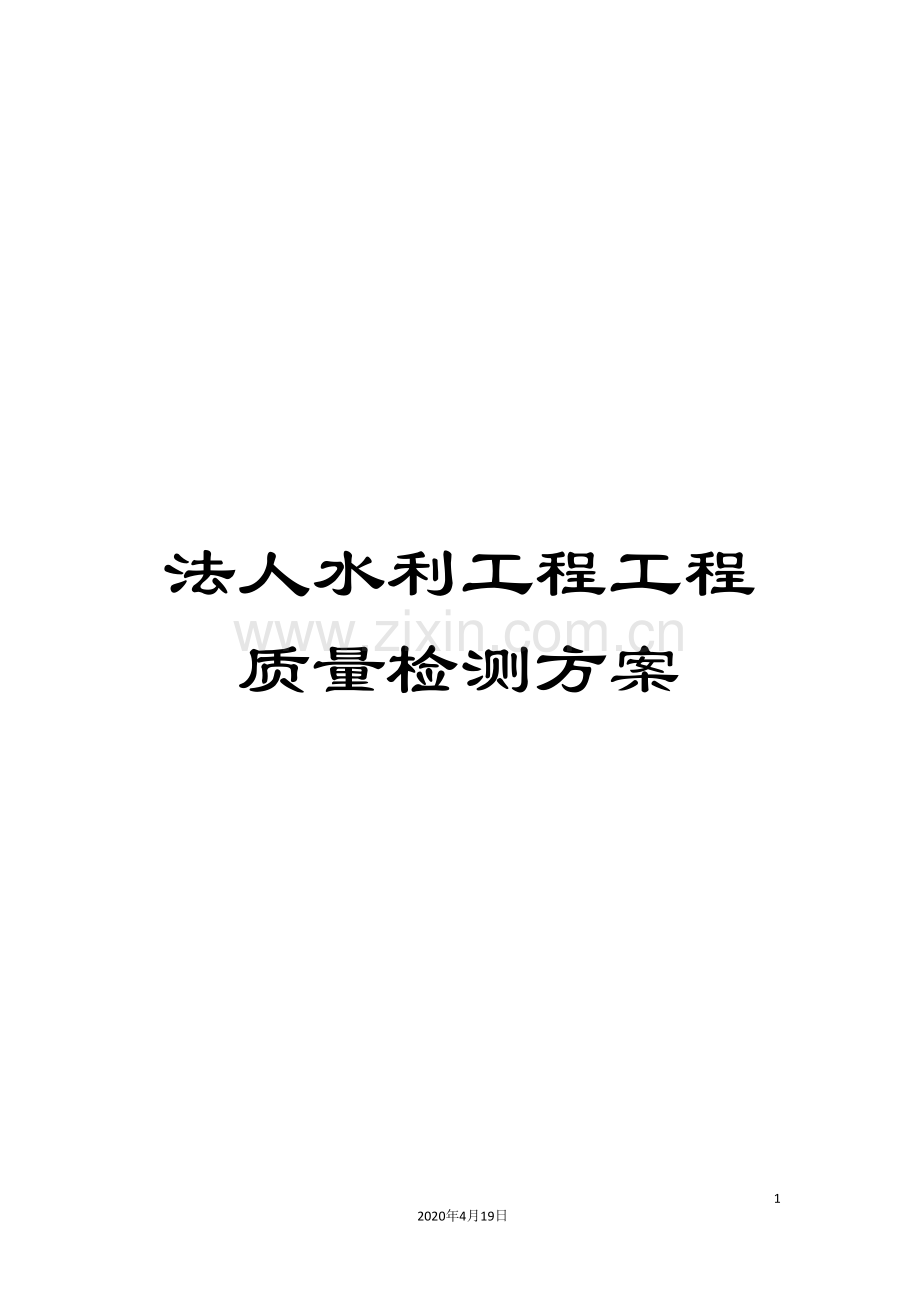

法人水利工程工程质量检测方案

8
2020年4月19日
文档仅供参考

公主岭市卡伦水库拦污栅工程

工程质量检测方案

公主岭市卡伦水库工程建设管理处
二〇一七年四月

工程质量检测方案

1、工程概况
卡伦水库拦污栅工程位于兴治村东北约1km，卡伦水库上游卡伦河上。修建目的是拦挡河道内的柴草垃圾等污物，防止进入水库，保证水源地水质安全。
1.1工程建设标准
根据《水利水电枢纽工程等级划分及洪水标准》SL252- ，《堤防工程设计规范》GB50286- 有关规范，确定卡伦河洪水标准为20年一遇。
根据拦污栅设计宽度，过闸流量为94.1m3/s。确定工程等别为Ⅳ等，主要建筑物级别为4级，临时性建筑物为5级。
1.2工程建设内容
在卡伦河上修建拦污栅一座，修建交通路一条1475m。
1.3工程布置及建筑物
1）拦污栅纵向总长度为36m，分为上游进口端、闸室段、下游铺盖段。
2）上游段设钢筋砼铺盖，长度5m；闸室段长11m，钢筋砼结构。闸室顶设交通桥及清污机轨道，顶板兼做交通桥。闸后设钢筋砼U型槽护砌段，长度10m。钢筋砼护砌段设素砼护砌段，长度5m。钢筋砼标号为C25F250W4，素砼垫层标号为C15。
3）横向布置共计3孔，单孔净宽3m，闸孔总净宽9m，横向总宽度为12.6m，垂直水流方向划分为1段。
4）布置一座拦污栅管理房及清污机房。均为钢筋砼条形基础，框架结构。
5）拦污栅左侧修建砂石结构道路，0+000～0+900，山皮石厚度45cm，面层为5cm厚砂石，0+900～1+475，山皮石厚度20cm，面层为5cm厚砂石。
6）金属结构：选配清污机一台，型号CGQ-B/Z/Y/I-0.5型，配套电机功率为1.5kw，采用10kv工作电压，电缆线引接1.7km。
2、编制依据
2.1有关文件
（1）概算批复文件
（2）工程招标文件、投标文件
（3）建设工程承包合同、水利工程建设监理合同
（4）施工图纸、设计技术资料
（5）工程项目划分文件
2.2规范、规程和技术标准部分（不限于此）
（1）《水利水电建设工程验收规程》SL223-
（2）《水利工程建设项目施工监理规范》SL288-
（3）《水利水电工程施工质量检验与评定规程》SL176-
（4）《土工试验规程》SL237-1999
（5）《水工混凝土试验规程》SL352-
（6）《水利工程质量检测技术规程》SL 734-
3、检测单位
3.1受委托的质量检测单位需取得水利工程质量检测相应资质，且分别与不同检测单位签订工程质量检测合同。检测合同包括合同双方的责任、义务及工程检测范围、内容、费用等。
3.2委托质量检测单位：
4、检测内容频次
4.1原材料检测数量为施工单位检测数量的1/5～1/10；
4.2中间产品、构（部）件的检测数量为施工单位检测数量的1/10～1/20;；
5、检测项目、内容、检测计划
表5.1
原材料、中间产品检测项目及检测程序
序号
材料
名称
质量检验程序及内容
频率
试验项目
1
钢筋
生产厂家应有生产资质和生产许可证，每批应有出厂日期、生产合格证及产品质量检验报告。使用前按品种、同等级、同一截面尺寸、同炉号、同厂家生产，每60T一批（不足60T，按一批对待）验收。
每批至少取样一组
屈服强度、抗拉强度、伸长率、冷弯
质量偏差
2
钢筋
焊接
对使用的不同品牌、钢号、直径的钢筋之间焊接均需进行试验，并进行焊缝处理检查。
不同品牌、钢号、直径的钢筋各取一组
拉力等力学性能
3
水泥
按同厂家、同品质、同编号、同生产日期，袋装水泥200～400T（不足200T按一批对待）为一批，散装水泥以不超过500T为一批。
每200t取一次，不足也按一批计。
抗压、抗折强度（3d、28d）、表面积、标准稠度用水量、胶砂流动性、安定性，凝结时间和细度等物理性能。
4
砂
应经检验合格后方可使用。
每500 m³取一次，不足也按一批计。
颗粒级配、含泥量、泥块含量、针片状含量、、表观、堆积密度、坚固性、吸水率、空隙率、超逊径含量、压碎指标值等。
5
碎石
应经检验合格后方可使用。
每500m³取一次，不足也按一批计。
7
土料
回填
分层检验，回填粘性土土压实度≥0.91；
每个单元工程取一次
土的密实度、压实度
8
水泥
砂浆
施工前须具有水泥砂浆配合比试验报告，施工期间应对水泥砂浆在搅拌机出料口随机取样作试块检验。
每100m3取试1组，不足100m3取样1组。
抗压强度（28d）
10
混凝土
施工前须完成砼配合比试验，提供28d龄期试验成果资料报监理审批；施工期间，每种标号（每个浇筑体）应100m3取样检验。不足100m3的浇筑体也应取样检验。
每100m3取试样1组，不足100m3浇筑体取样1组。
抗压强度（28d）
同一混凝土强度等级，抗渗等级，同一配合比，每单位工程应取样检验；
重要部位
取样一组
抗渗强度等级（28d）
同一混凝土强度等级，抗冻等级，同一配合比，、每单位工程应取样检验；
重要部位
取样一组
抗冻强度等级（28d）
11
引气
减水剂
按同厂家、同品质、同生产日期，每进场批次应取样检验。
掺量大于或等于1％的外加剂以100t为一批
减水率、含水率、PH值、含气量等

表5.2
工程原材料、中间产品质量检测工作计划
工程部位或名称
检测
项目
工程量、
材料用量
单位
取样频率
承包人自检
检测数量
项目法人
检测数量
拦污栅
混凝土
垫层抗压
C15
30
m3
100m3/组
1组
1组
拦污栅
混凝土抗压
C25
795
m3
100m3/组
8组
1组
混凝土路面
混凝土
C30
115
m3
100m3/组
2组
1组
管理房
45m2
砌筑砂浆
M10

m3
100m3/组
1组
1组
清污机房
54m2
砌筑砂浆
M10

m3
100m3/组
1组
1组
拦污栅
砂
528
m3
500m3/组
1组
1组
拦污栅
石子
5-20mm
380
m3
500m3/组
1组
1组
拦污栅
石子
20-40mm
380
m3
500m3/组
1组
1组
拦污栅
水泥
350
t
200t(袋装）
2组
1组
拦污栅
钢筋

t
60t/组
每规格1组
HPB(8/10)
HRB(12/14/16/18/20/22)
每规格1组
HPB(8/10)
HRB(12/14/16/18/20/22)
拦污栅
外加剂

t
100t/组
(掺量≤1%）
1组
1组
拦污栅
回填土
1397
m3
每一单元工程
取样2点
8点
2点

表5.3
工程实体质量检测工作计划
检测项目
工程部位或名称
检测
内容
测区布置
检测数量
检测方法
混凝土
工程
拦污栅
闸体
抗压强度
进口段、闸室段、出口段
每一测区
至少一组
回弹法

混凝土
路面
抗压强度
每一单元工程
每一测区
至少一组
回弹法

混凝土
路面
厚度、表面积
每一单元工程
厚度：
每100m2一点
尺量
水工建筑物
尺寸
拦污栅
闸体
高程
进口段、闸室段、出口段
底板高程：
至少3个测点
闸顶高程：
至少3个测点
水准仪、GPS

拦污栅
闸体
几何尺寸（长度、宽度、高度）
进口段、闸室段、出口段
每段至少
3个断面
尺量

拦污栅
闸体
坡度
进口段、出口段护砌坡面
每段至少
1个测点
坡度仪

6、质量评价
6.1原材料、中间产品质量查验检测单位出具的检测报告。
6.2工程实体质量评价执行SL734- 中9.4之规定。
