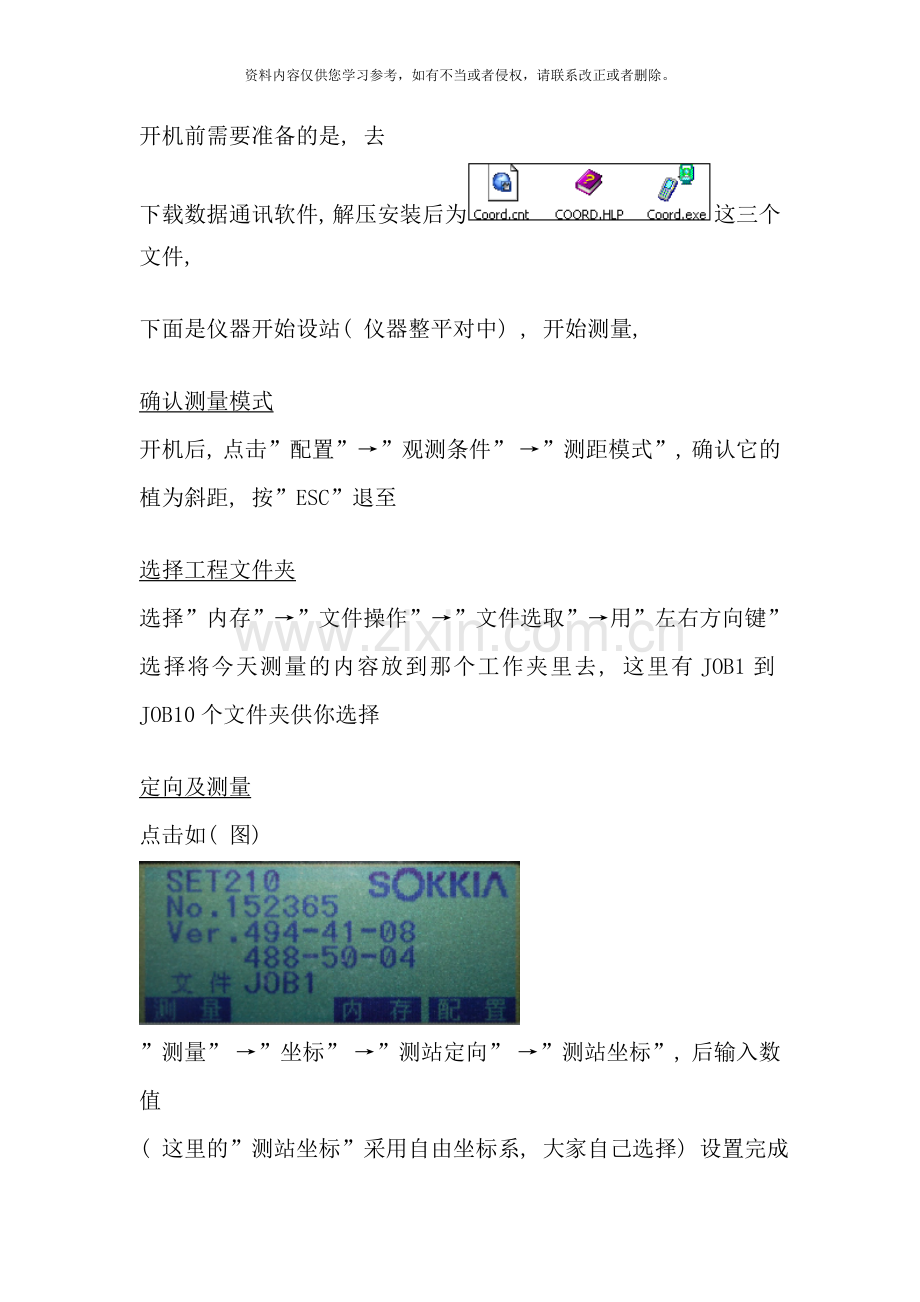

开机前需要准备的是, 去
下载数据通讯软件, 解压安装后为这三个文件,

下面是仪器开始设站( 仪器整平对中) , 开始测量,

确认测量模式
开机后, 点击”配置”→”观测条件” →”测距模式”, 确认它的植为斜距, 按”ESC”退至

选择工程文件夹
选择”内存” →”文件操作” →”文件选取” →用”左右方向键”选择将今天测量的内容放到那个工作夹里去, 这里有JOB1到JOB10个文件夹供你选择

定向及测量
点击如( 图)

”测量” →”坐标” →”测站定向” →”测站坐标”, 后输入数值
( 这里的”测站坐标”采用自由坐标系, 大家自己选择) 设置完成后, 点击”OK”
按”ESC”, 返回上一级菜单, 选择”后视定向”( 说明一下, 如果整平出现问题, 则无法向下继续设置) →”角度定向”( 由于初次测量, 没有已知坐标点, 只能采用角度定向) , 将仪器十字丝对准你设定的定向点上的棱镜中心→在”HAR中”输入0→按1次”ESC”返回到
( 图) ,

→选”测量” →此时能够看到屏幕里有N, E Z, ZA , →”测量”后将会显示出测量点的NEZ坐标→点击”记录”用方向键 和 功能键 输入点号, 此后测量的点号将会累加, 注意, 每次测量一个点后都要按 记录 键,
至此, 首次实地测量以完成

数据从全站仪器中传出
1( 设置通讯) , 点击”配置”→”通讯设置” →其中各项为: ”波特率”: 9600bps, ”数据位”: 8位, ”奇偶校验”: NO, ”停止位”: 1位, ”和校验”: NO, ”流控”: YES
( 图)

2同时将软件设置好, 双击刚才三个文件中的最后一个Coord.exe

点击

要求这里的设置和刚才全站仪一样, 需要大家注意, COM口的选择。

点击通讯, 选择 数据下载
后出现

现在开始继续设置全站仪
( 图)

选择”内存” →”文件操作” →”通讯输出” →用”方向键”选择刚才你测量时将点放入的 文件夹( 从JOB1到JOB10) →按 回车 ( 此时该JOB后将出现OUT ) ( 图)

→”点击F4” →选择”SDR格式” ( 图)

→按”回车键”选择

此后软件就会有所反应
JOB里的文件就传输出来了,

点击转换, 选择”转CSV格式”

点击”文件”另存为
得到类似EXCEL的文件, 双击

将起改为如下格式]

注意这里的 B, D, F列中的 逗号, 必须是在英文输入法时, 输入的。
同时注意原有的X和Y发生了调换。
将该内容选取, 复制到TXT中

将其中的”空格”替换为”空”

变成

将其保存成DAT格式文件。展到CASS中, 开始设计道路。

当你完成了道路设计, 每个中桩点坐标都设计好后, 就要

将放样坐标写入全站仪

用原软件打开你刚才保存的*.csv文件,
利用红圈中的, 删除, 插入, 以及NO, X, Y, Z将中桩手工加载填加到软件列表中

和刚才下载数据不同, 那个时候, 是先让软件 准备好, 在调全站仪,
而上传数据时要先调好全站仪器
进入界面( 如下图)

点击 ”内存” →”已知坐标” ( 如下图) →

”通讯输入” →后全站仪出现如下图

现在继续设置软件
点 通讯 → 数据上传

会出现如下图的进度栏

当数据上传完成时, 仪器会发出 滴 的一声, , 那么, 上传成功完成了。

坐标的放样
进入界面( 图)

按”FUNC”键, →直到屏幕出现”放样” ( 图)

, 进入→选择”测站定向”和 这里的操作和前面, 仪器测量时候是一样的, 定后按”ESC” 返回 ( 图)

进入”放样数据” →”调取”, 然后选择你要放样的点号, →”回车键”出现如图

→按多次”模式”
直到出现( 图( 平距、 角度) )

点”OK”,

将棱镜放在大概路线上, 将仪器对准棱镜, 按”观测”
后面结果出来后, 仪器会告诉你还得往那个方向走多少

, 慢慢的靠近放样点, 最后将点位精确放在实地。

仪器的使用, 基本上就是这些了。

在前面的( →按多次”模式”) 中也能够选择( NP, EP出现)

采用这种模式, 当放好棱镜, 按观测, 就会显示出N 、 E、 Z和后面的数值, 这些数值反映当前放棱镜的点和要放样的点之间的差距。

放样里还有其它中模式, 大家能够试试看, 当然, 完成实习是最先任务。
