数字电路面试题集锦.docx

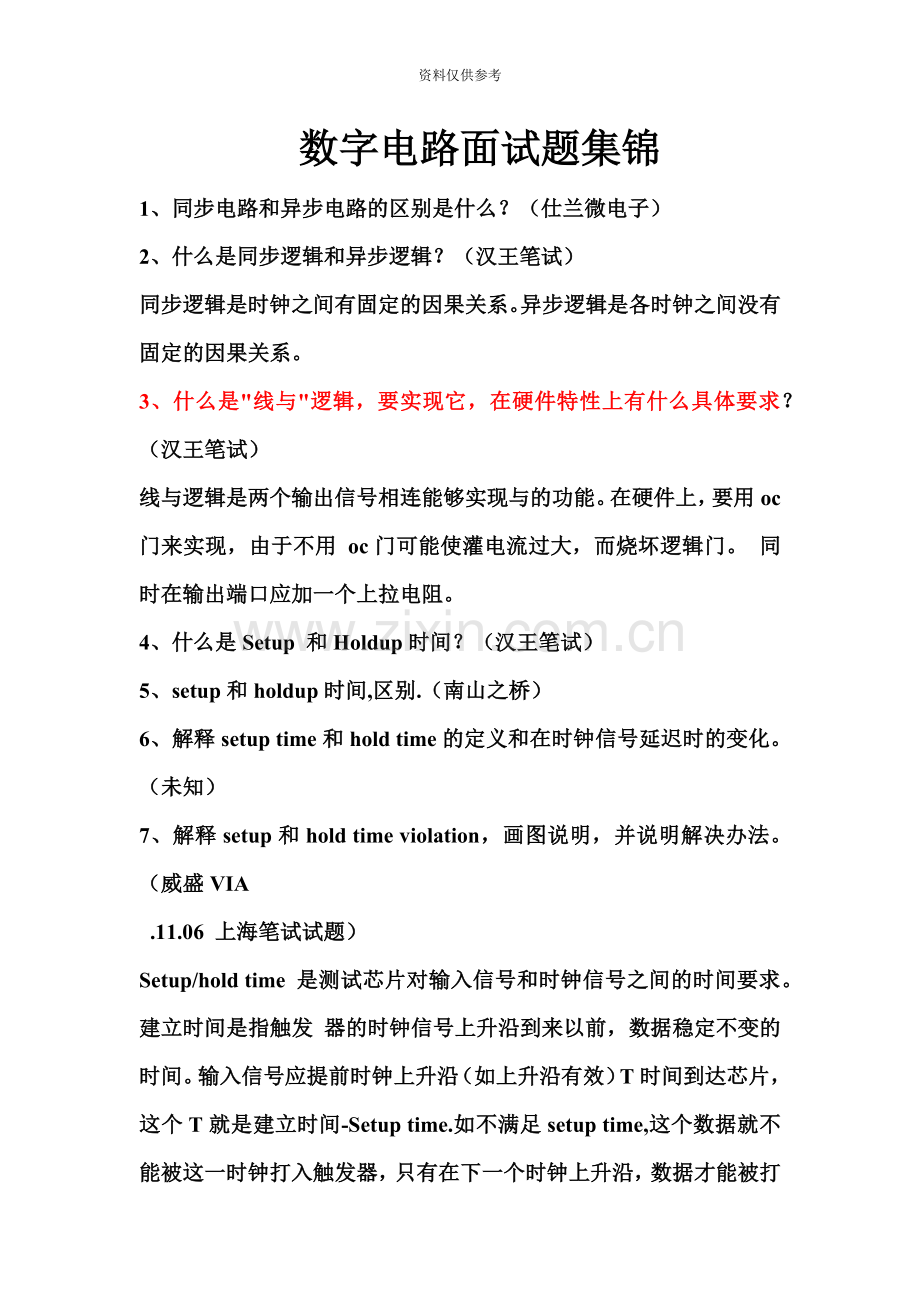

数字电路面试题集锦资料仅供参考 数字电路面试题集锦1、同步电路和异步电路的区别是什么？（仕兰微电子） 2、什么是同步逻辑和异步逻辑？（汉王笔试） 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。 3、什么是线与逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试） 线与逻辑是两个输出信号相连能够实现与的功能。在硬件上，要用oc门来实现，由于不用 oc门可能使灌电流过大，而烧坏逻辑门。 同时在输出端口应加一个上拉电阻。 4、什么是Setup 和Holdup时间？（汉王笔试） 5、setup和holdup时间,区别.（南山之桥） 6、解释setup time和hold time的定义和在时钟信号延迟时的变化。（未知） 7、解释setup和hold time violation，画图说明，并说明解决办法。（威盛VIA .11.06 上海笔试试题） Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发 器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。 保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如果hold time 不够，数据同样不能被打入触发器。 建立时间 (Setup Time)和保持时间（Hold time）。建立时间是指在时钟边沿前，数据信 号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。如果不满足建立和保持时间的话，那么DFF将不能正确地采样到数据，将会 出现 metastability的情况。如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时 间，那么超过量就分别被称为建立时间裕量和保持时间裕量。 8、说说对数字逻辑中的竞争和冒险的理解，并举例说明竞争和冒险怎样消除。（仕兰微 电子） 9、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试） 在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。 10、你知道那些常见逻辑电平？TTL与COMS电平能够直接互连吗？（汉王笔试） 常见逻辑电平：12V，5V，3.3V；TTL和CMOS不能够直接互连，由于TTL是在0.3-3.6V之间，而CMOS则是有在12V的有在5V的。CMOS输出接到TTL是能够直接互连。TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者12V。 11、如何解决亚稳态。（飞利浦大唐笔试） 亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。当一个触发器进入亚 稳态时，既无法预测该单元的输出电平，也无法预测何时输出才能稳定在某个正确的电平 上。在这个稳定期间，触发器输出一些中间级电平，或者可能处于振荡状态，而且这种无 用的输出电平能够沿信号通道上的各个触发器级联式传播下去。 12、IC设计中同步复位与 异步复位的区别。（南山之桥） 13、MOORE 与 MEELEY状态机的特征。（南山之桥） 14、多时域设计中,如何处理信号跨时域。（南山之桥） 15、给了reg的setup,hold时间，求中间组合逻辑的delay范围。（飞利浦大唐笔试） Delay q,还有 clock的delay,写出决 定最大时钟的因素，同时给出表示式。（威盛VIA .11.06 上海笔试试题） 18、说说静态、动态时序模拟的优缺点。（威盛VIA .11.06 上海笔试试题） 19、一个四级的Mux,其中第二级信号为关键信号 如何改进timing。（威盛VIA .11.06 上海笔试试题） 20、给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入， 使得输出依赖于关键路径。（未知） 21、逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优 点），全加器等等。（未知） 22、卡诺图写出逻辑表示使。（威盛VIA .11.06 上海笔试试题） 23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和。（威盛） 24、please show the CMOS inverter schmatic,layout and its cross sectionwith P- well process.Plot its transfer curve (Vout-Vin) And also explain the operation region of PMOS and NMOS for each segment of the transfer curve? （威 盛笔试题circuit design-beijing-03.11.09） 25、To design a CMOS invertor with balance rise and fall time,please define the ration of channel width of PMOS and NMOS and explain? 26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大？（仕兰微电子） 27、用mos管搭出一个二输入与非门。（扬智电子笔试） 28、please draw the transistor level schematic of a cmos 2 input AND gate and explain which input has faster response for output rising edge.(less delay time)。（威盛笔试题circuit design-beijing-03.11.09） 29、画出NOT,NAND,NOR的符号，真值表，还有transistor level的电路。（Infineon笔 试） 30、画出CMOS的图，画出tow-to-one mux gate。（威盛VIA .11.06 上海笔试试题） 31、用一个二选一mux和一个inv实现异或。（飞利浦大唐笔试） 32、画出Y=A*B+C的cmos电路图。（科广试题） 33、用逻辑们和cmos电路实现ab+cd。（飞利浦大唐笔试） 34、画出CMOS电路的晶体管级电路图，实现Y=A*B+C(D+E)。（仕兰微电子） 35、利用4选1实现F(x,y,z)=xz+yz。（未知） 36、给一个表示式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现（实际上就是化 简）。 37、给出一个简单的由多个NOT,NAND,NOR组成的原理图，根据输入波形画出各点波形。 （Infineon笔试） 38、为了实现逻辑（A XOR B）OR （C AND D），请选用以下逻辑中的一种，并说明为什 么？1）INV 2）AND 3）OR 4）NAND 5）NOR 6）XOR 答案：NAND（未知） 39、用与非门等设计全加法器。（华为） 40、给出两个门电路让你分析异同。（华为） 41、用简单电路实现，当A为输入时，输出B波形为（仕兰微电子） 42、A,B,C,D,E进行投票，多数服从少数，输出是F（也就是如果A,B,C,D,E中1的个数比0 多，那么F输出为1，否则F为0），用与非门实现，输入数目没有限制。（未知） 43、用波形表示D触发器的功能。（扬智电子笔试） 44、用传输门和倒向器搭一个边沿触发器。（扬智电子笔试） 45、用逻辑们画出D触发器。（威盛VIA .11.06 上海笔试试题） 46、画出DFF的结构图,用verilog实现之。（威盛） 47、画出一种CMOS的D锁存器的电路图和版图。（未知） 48、D触发器和D锁存器的区别。（新太硬件面试） 49、简述latch和filp-flop的异同。（未知） 50、LATCH和DFF的概念和区别。（未知） 51、latch与register的区别,为什么现在多用register.行为级描述中latch如何产生的。 （南山之桥） 52、用D触发器做个二分颦的电路.又问什么是状态图。（华为） 53、请画出用D触发器实现2倍分频的逻辑电路？（汉王笔试） 54、怎样用D触发器、与或非门组成二分频电路？（东信笔试） 55、How many flip-flop circuits are needed to divide by 16? (Intel) 16分频？ 56、用filp-flop和logic-gate设计一个1位加法器，输入carryin和current-stage，输出 carryout和next-stage. （未知） 57、用D触发器做个4进制的计数。（华为） 58、实现N位Johnson Counter,N=5。（南山之桥） 59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器，15进制的呢？（仕兰 微电子） 60、数字电路设计当然必问Verilog/VHDL，如设计计数器。（未知） 61、BLOCKING NONBLOCKING 赋值的区别。（南山之桥） 62、写异步D触发器的verilog module。（扬智电子笔试） module dff8(clk , reset, d, q); input clk; input reset; input 7:0 d; output 7:0 q; reg 7:0 q; always (posedge clk or posedge reset) if(reset) q = 0; else q = d; endmodule 63、用D触发器实现2倍分频的Verilog描述？ （汉王笔试） module divide2( clk , clk_o, reset); input clk , reset; output clk_o; wire in; reg out ; always ( posedge clk or posedge reset) if ( reset) out = 0; else out = in; assign in = out; assign clk_o = out; endmodule 64、可编程逻辑器件在现代电子设计中越来越重要，请问：a) 你所知道的可编程逻辑器 件有哪些？ b) 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。（汉王笔试） PAL，PLD，CPLD，FPGA。 module dff8(clk , reset, d, q); input clk; input reset; input d; output q; reg q; always (posedge clk or posedge reset) if(reset) q = 0; else q = d; endmodule 65、请用HDL描述四位的全加法器、5分频电路。（仕兰微电子） 66、用VERILOG或VHDL写一段代码，实现10进制计数器。（未知） 67、用VERILOG或VHDL写一段代码，实现消除一个glitch。（未知） 68、一个状态机的题目用verilog实现（不过这个状态机画的实在比较差，很容易误解 的）。（威盛VIA .11.06 上海笔试试题） 69、描述一个交通信号灯的设计。（仕兰微电子） 70、画状态机，接受1，2，5分钱的卖报机，每份报纸5分钱。（扬智电子笔试） 71、设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱 数。 （1）画出fsm（有限状态机）；（2）用verilog编程，语法要符合fpga设计 的要求。（未知） 72、设计一个自动饮料售卖机，饮料10分钱，硬币有5分和10分两种，并考虑找零：（1） 画出fsm（有限状态机）；（2）用verilog编程，语法要符合fpga设计的要求；（3）设计 工程中可使用的工具及设计大致过程。（未知） 73、画出能够检测10010串的状态图,并verilog实现之。（威盛） 74、用FSM实现101101的序列检测模块。（南山之桥） a为输入端，b为输出端，如果a连续输入为1101则b输出为1，否则为0。 例如a： b： 请画出state machine；请用RTL描述其state machine。（未知） 75、用verilog/vddl检测stream中的特定字符串（分状态用状态机写）。（飞利浦大唐 笔试） 76、用verilog/vhdl写一个fifo控制器(包括空，满，半满信号)。（飞利浦大唐笔试） 77、现有一用户需要一种集成电路产品，要求该产品能够实现如下功能：y=lnx，其中，x 为4位二进制整数输入信号。y为二进制小数输出，要求保留两位小数。电源电压为35v假 设公司接到该项目后，交由你来负责该产品的设计，试讨论该产品的设计全程。（仕兰微 电子） 78、sram，falsh memory，及dram的区别？（新太硬件面试） 79、给出单管DRAM的原理图(西电版数字电子技术基础作者杨颂华、冯毛官205页图9 14b)，问你有什么办法提高refresh time，总共有5个问题，记不起来了。（降低温 度，增大电容存储容量）（Infineon笔试） 80、Please draw schematic of a common SRAM cell with 6 transistors,point out which nodes can store data and which node is word line control? （威盛笔试题 circuit design-beijing-03.11.09） 81、名词:sram,ssram,sdram 名词IRQ,BIOS,USB,VHDL,SDR IRQ: Interrupt ReQuest BIOS: Basic Input Output System USB: Universal Serial Bus VHDL: VHIC Hardware Description Language SDR: Single Data Rate 压控振荡器的英文缩写(VCO)。 动态随机存储器的英文缩写(DRAM)。 名词解释，无聊的外文缩写罢了，比如PCI、ECC、DDR、interrupt、pipeline、 IRQ,BIOS,USB,VHDL,VLSI VCO(压控振荡器) RAM (动态随机存储器)，FIR IIR DFT(离散 傅立叶变换)或者是中文的，比如：a.量化误差 b.直方图 c.白平衡Keys1.什么是Setup 和Holdup时间？ 建立时间(Setup Time)和保持时间（Hold time）。建立时间是指在时钟边沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。见图1。如果不满足建立和保持时间的话，那么DFF将不能正确地采样到数据，将会出现metastability的情况。如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。图1 建立时间和保持时间示意图 2什么是竞争与冒险现象？怎样判断？如何消除？ 在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。3 用D触发器实现2倍分频的逻辑电路？ Verilog描述：module divide2( clk , clk_o, reset);input clk , reset;output clk_o;wire in; reg out ;always ( posedge clk or posedge reset)if ( reset)out = 0;elseout = in;assign in = out;assign clk_o = out;endmodule图形描述：4 什么是线与逻辑，要实现它，在硬件特性上有什么具体要求？线与逻辑是两个输出信号相连能够实现与的功能。在硬件上，要用oc门来实现，由于不用oc门可能使灌电流过大，而烧坏逻辑门。同时在输出端口应加一个上拉电阻。5 什么是同步逻辑和异步逻辑？同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。6 请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图（数据接口、控制接口、所存器/缓冲器）。 7 你知道那些常见逻辑电平？TTL与COMS电平能够直接互连吗？ 12，5，3.3TTL和CMOS不能够直接互连，由于TTL是在0.3-3.6V之间，而CMOS则是有在12V的有在5V的。CMOS输出接到TTL是能够直接互连。TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者12V。8 可编程逻辑器件在现代电子设计中越来越重要，请问：你所知道的可编程逻辑器件有哪些？ PAL，PLD，CPLD，FPGA。9 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。 module dff8(clk , reset, d, q);input clk;input reset;input 7:0 d;output 7:0 q;reg 7:0 q;always (posedge clk or posedge reset)if(reset)q = 0;elseq = d;endmodule10 设想你将设计完成一个电子电路方案。请简述用EDA软件（如PROTEL）进行设计（包 括原理图和PCB图）到调试出样机的整个过程。在各环节应注意哪些问题？电源的稳定上，电容的选取上，以及布局的大小。11 用逻辑门和cmos电路实现ab+cd 12 用一个二选一mux和一个inv实现异或 13 给了reg的setup,hold时间，求中间组合逻辑的delay范围。Delay period - setup - hold14 如何解决亚稳态 亚 稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。当一个触发器进入亚稳态时，既无法预测该单元的输出电平，也无法预测何时输出才能稳定在某个 正确的电平上。在这个稳定期间，触发器输出一些中间级电平，或者可能处于振荡状态，而且这种无用的输出电平能够沿信号通道上的各个触发器级联式传播下去。 15 用verilog/vhdl写一个fifo控制器 包括空，满，半满信号。16 用verilog/vddl检测stream中的特定字符串分状态用状态机写。17 用mos管搭出一个二输入与非门。 18 集成电路前段设计流程，写出相关的工具。 19 名词IRQ,BIOS,USB,VHDL,SDRIRQ: Interrupt ReQuestBIOS: Basic Input Output SystemUSB: Universal Serial BusVHDL: VHIC Hardware Description LanguageSDR: Single Data Rate20 unix 命令cp -r, rm,uname 21 用波形表示D触发器的功能 22 写异步D触发器的verilog module module dff8(clk , reset, d, q);input clk;input reset;input d;output q;reg q;always (posedge clk or posedge reset)if(reset)q = 0;elseq 和 = 有什么区别？4. 画一个D触发器的原理图（门级），而且用verilog gate level表示出来；5. 用最少的Mos管画出一个与非门；6. 写一段finite state machine（主要考察coding style）；答：如果触发器的setup time/hold time不满足,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿到来时，数据才能被打入触发器。 在同步系统中，如果触发器的setup time/hold time不满足，就可能产生亚稳态（Metastability），导致采样错误。此时触发器输出端Q在有效时钟沿之后比较长的一段时间处于不确定的状 态，在这段时间里Q端毛刺、振荡、固定的某一电压值，而不是等于数据输入端D的值。这段之间成为决断时间（resolution time）。经过resolution time之后Q端将稳定到0或1上，可是究竟是0还是1，这是随机的，与输入没有必然的关系。 只要系统中有异步元件，亚稳态就是无法避免的，因此设计的电路首先要减少亚稳态导致错误的发生，其次要使系统对产生的错误不敏感。前者需要同步来实现，而 后者根据不同的设计应用有不同的处理办法。 在IC设计中，如果setup time没有满足，只有重新综合，重新约束计，如果hold time不满足，那么能够在post layout时候fix，也能够在综合时候使用set_fix-_hold命令来修正 建立时间和保持时间要看在什么阶段出现问题了，如果在仿真阶段则必须重新改写代码，在综合阶段则需要经过标准单元的选择调整，如果综合中没有负的时隙，而 在后端设计中出现问题，也能够经过调整布局与布线达到优化设计，并非象楼上说得，一定要从头综合
