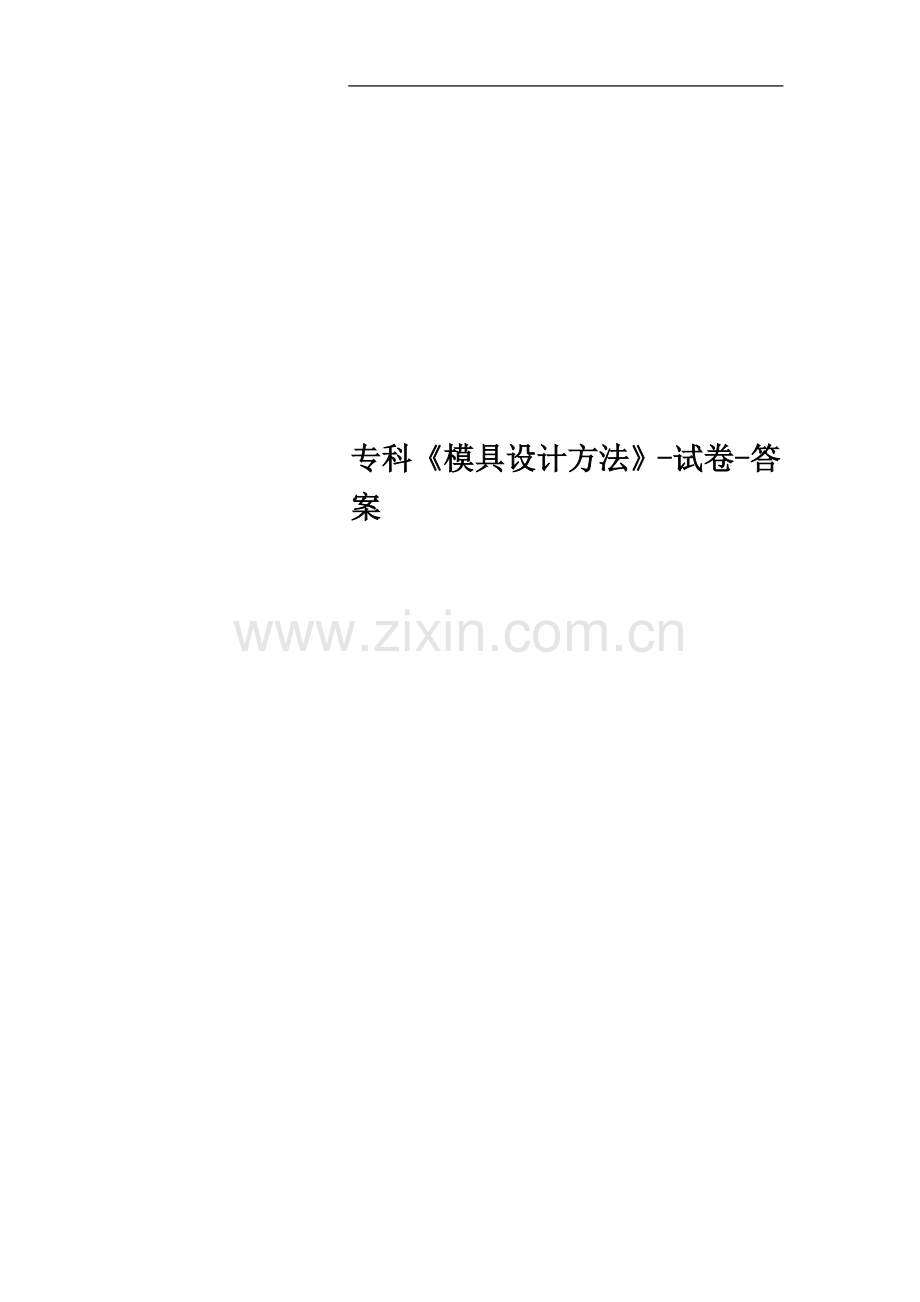

专科《模具设计方法》-试卷-答案.doc

专科《模具设计方法》-试卷-答案

学习中心名称______________ 考点______________ 成绩_____________
年级、专业 ______________ 姓名______________ 学号_____________

一
二
三
四
总分

考生请先阅读以下文字并签字：

课程考试承诺书

本人报读华中科技大学网络教育，自觉维护学校声誉，课程考试作如下承诺：
1、遵守考场规则，自觉将本人《学生证》和《身份证》放在座位左上角接受老师的检查，自觉维护考试纪律。
2、考场内不吸烟，关闭手机，不交头接耳，保持考场安静，不擅自离开考场，有事举手示意，服从监考老师管理。
3、独立思考，认真答题，诚信考试，维护考试的公平公正。如出现试卷雷同，按零分处理。
若违反上述条款，自愿接受学校处理。

学生签名：
年 月 日

专科《模具设计方法》

一、 （共75题,共150分）
1. 下列工序中属于分离工序的是（ ）。 （2分）
A.精冲 B.翻孔 C.扩口 D.弯曲
.标准答案：A

2. 圆筒拉深件出现破裂的部位一般在工件的( ). （2分）
A.口部 B.底部圆角处 C.底部 D.直壁部分
.标准答案：B

3. 板料在模具中压弯时,其切向变形特征是( ). （2分）
A.外层材料受压缩而伸长,内层材料拉伸而缩短
B.外层材料受拉伸而伸长,内层材料受压缩而缩短
C.外层和内层材料均受压缩而伸长
D.外层和内层材料均受拉伸而缩短
.标准答案：B

4. Φ100mm的钢板拉深成Φ70mm的杯子，拉深系数是（ ）. （2分）
A.1.7 B.0.3 C.1.3 D.0.7
.标准答案：D

5. 关于冲裁间隙对冲裁件断面质量的影响，下列( )说法是正确. （2分）
A.当冲裁间隙过小时，光亮带变宽，断裂带、圆角带变窄，毛刺和斜度减小
B.当冲裁间隙过小时，光亮带变窄，断裂带、圆角带变宽，毛刺和斜度减小
C.当冲裁间隙过小时，光亮带变宽，断裂带、圆角带变窄，毛刺和斜度增大
D.当冲裁间隙过小时，光亮带变窄，断裂带、圆角带变宽，毛刺和斜度增大
.标准答案：A

6. 若落料件的尺寸大、但生产批量不大，应该选择哪种类型的冲裁模？（ ） （2分）
A.组合模 B.单工序模 C.复合模 D.连续模
.标准答案：B

7. 对于倒装式复合冲裁模，下面哪种说法是正确的？（ ） （2分）
A.冲裁的工件和废料最终都落在下模的上表面上
B.冲裁的工件落在下模的上表面上，废料落在压力机台孔内
C.冲裁的工件落在压力机台孔内，废料落在下模的上表面上
D.冲裁的工件和废料最终都落在压力机台孔内
.标准答案：B

8. 8导向精度较高的冲模模架是（ ）。 （2分）
A.滑动导柱导套模架 B.滚动导柱导套模架
C.导板导向模架 D.无导向模架
.标准答案：B

9. 弯曲件的相对圆角半径越小,则应变中心层的位置( ). （2分）
A.由中心层向板料外缘处外移 B.由中心层向板料内缘处内移
C.在板厚中心层 D.在板料内缘处
.标准答案：B

10. 侧刃的作用是（ ） （2分）
A.侧面压紧条料 B.对卸料板导向
C.控制条料送进时的导向 D.限定送料进距
.标准答案：D

11. 某单分型面注射模具中，制品及流道高为100mm，取件顶出行程为70mm，则注射机开模行程最小为( ). （2分）
A.50mm B.100mm C.200mm D.500mm
.标准答案：C

12. 注塑机料筒的加热区域一般分前、中、后三段,这三段的温度关系是( ). （2分）
A.前段温度
B.中段温度>后端温度>前段温度
C.中段温度>前段温度>后端温度
D.前段温度>中段温度>后端温度
.标准答案：D

13. 采用( )时,易使塑件产生凹痕和熔接缝. （2分）
A.高速注射 B.中速注射
C.慢速注射 D.先高速注射,后慢速注射
.标准答案：C

14. 下列( )不是成型零件。 （2分）
A.凹模 B.导向孔 C.螺纹型环 D.成型杆
.标准答案：B

15. 斜滑块分型抽芯机构在开模时，斜滑块除了沿开模方向的( )运动外，还完成( )运动. （2分）
A.纵向顶出、纵向抽芯 B.横向顶出，横向抽芯
C.横向顶出、纵向抽芯 D.纵向顶出、横向抽芯
.标准答案：D

16. 主流道设计成圆锥形，主流道锥角一般选取( ). （2分）
A.1°～2° B.2°～4° C.6°～10° D.10°～15°
.标准答案：B

17. 关于浇口位置的选择，下列原则哪一条是正确的？（ ） （2分）
A.使塑料流程最长，料流变向最少
B.使塑料流程最长，料流变向最多
C.使塑料流程最短，料流变向最少
D.使塑料流程最短，料流变向最多
.标准答案：C

18. 流道的布置形式有（ ） （2分）
A.对称式 B.非对称式
C.平衡式或非平衡式 D.紧凑式
.标准答案：C

19. 注射模中泠料穴的作用是（ ） （2分）
A.冷却模具 B.排气 C.储存冷料 D.溢料
.标准答案：C

20. 抽芯机构中锁紧楔的斜角通常比斜导柱的斜角( ) （2分）
A.大5°～8° B.小5～8° C.小2～3° D.大2～3°
.标准答案：D

21. 起皱是拉深工艺中常见的质量问题，故常采用一下哪些方法解决（ ） （2分）
A.采用压边圈 B.采用锥形凹模
C.采用拉深筋 D.采用反拉深
.标准答案：A,B,C,D

22. 易拉罐罐身要用到哪些冲压工序？（ ） （2分）
A.落料 B.冲孔 C.变薄拉深 D.缩口
.标准答案：A,C,D

23. 下列冲模零件中属于定位零件的有（ ） （2分）
A.导柱 B.定位板 C.挡料销 D.侧刃
.标准答案：B,C,D

24. 下列（ ）塑料属于结晶型塑料。 （2分）
A.聚酰胺 B.聚乙烯 C.聚碳酸酯 D.聚丙烯
.标准答案：A,B,D

25. 注射模的排气方式有（ ） （2分）
A.开设排气槽 B.开设排气孔
C.利用模具零件配合间隙排气 D.利用推出机构排气
.标准答案：A,C

26. 冷冲压材料的基本要求( ) （2分）
A.较低的硬度 B.较高的强度
C.较大的屈强比 D.均匀的厚度
.标准答案：D

27. 冲裁件为落料件时，选( )为设计基准件。 （2分）
A.凸模 B.凹模 C.凸凹模 D.都可以
.标准答案：B

28. 冲裁间隙越小，则（ ）。 （2分）
A.冲裁力越大 B.冲裁力越小
C.毛刺越大 D.冲裁模寿命越高
.标准答案：A

29. 100mm的钢板拉深成70mm的杯子，拉深比是（ ）. （2分）
A.1.7 B.0.3 C.10/7 D.0.7
.标准答案：C

30. 在下列哪种情况下，冲裁间隙应酌情减小。（ ） （2分）
A.当行程次数超过200次/min时
B.冲裁件尺寸精度较低
C.冲高碳钢及高合金钢时
D.冲裁模寿命要求高
.标准答案：B

31. 对于生产批量大、要求工件平整，同轴度及位置度误差较小的冲裁件，应该选择哪种类型的冲裁模？（ ） （2分）
A.简单模 B.单工序模 C.复合模 D.连续模
.标准答案：C

32. 板料弯曲变形时，下列哪种说法是正确的？ （2分）
A.外层材料是弹性变形，内层材料是塑性变形
B.外层和内层材料都是塑性变形，中心层材料是弹性变形
C.外层和内层材料都是弹性变形，中心层材料是塑性变形
D.外层、内层、中心层都是弹性变形
.标准答案：B

33. 下列工序中属于成型工序的是（ ）。 （2分）
A.切断 B.变薄拉深 C.冲孔 D.切边
.标准答案：B

34. 多工位级进模不适于冲压（ ）的冲压件. （2分）
A.大尺寸厚件 B.大批量生产
C.形状复杂 D.中小尺寸薄件
.标准答案：A

35. 下列挤压方式中不属于轴向挤压的是( C ) （2分）
A.反挤压 B.正挤压 C.径向挤压 D.复合挤压
.标准答案：C

36. 注塑机螺杆一般由送料段、熔融段、( )组成。 （2分）
A.加温段 B.冷却段 C.输送段 D.计量段
.标准答案：D

37. 如果注塑机喷嘴头部半径为20mm，喷嘴孔直径为2.0mm，那么主流道衬套凹坑半径可以为( )，主流道小端直径可以为( ). （2分）
A.22mm、1mm B.22mm、3mm C.18mm、1mm D.18mm、3mm
.标准答案：B

38. 成形计算机键盘按键这类壳形塑件时,应采用( ). （2分）
A.潜伏浇口 B.直接浇口 C.侧浇口 D.点浇口
.标准答案：A

39. 制作食品包装塑料袋的塑料材料应是（ ）。 （2分）
A.ABS B.PE C.PC D.POM
.标准答案：B

40. 注塑过程中需要排出的气体主要包括( ). （2分）
A.浇注系统中的空气
B.型腔中的空气
C.塑料含有的水分及挥发出的气体
D.以上皆是
.标准答案：D

41. 在同样的工艺及模具条件下，有机玻璃塑料的流动性比聚丙烯塑料的流动性要( )，因此应采用断面积( )的分流道. （2分）
A.好,较大 B.好,较小 C.差,较大 D.差,较小
.标准答案：C

42. 关于注射模的分型面，其设置原则哪个是正确的？（ ）. （2分）
A.分型面只能有一个分型面，且是平面的
B.分型面可以是平面的,曲面的或台阶的,可以是多个分型面
C.分型面只能有一个分型面,且为曲面的
D.分型面只能有两个分型面,且它们互相垂直
.标准答案：B

43. 在斜导柱抽芯机构中，斜楔锁紧块的楔角a’必须比斜导柱的斜导柱的斜角a大( ). （2分）
A.0.5o ~2 o B.2 o ~3 o C.5 o ~10 o D.10 o ~15 o
.标准答案：B

44. 以下哪一个部件是成型零件( )？ （2分）
A.导柱 B.型腔 C.锁紧块 D.斜导柱
.标准答案：B

45. 筒形制品，优先采用以下哪种顶出方式？( ) （2分）
A.顶针顶出 B.推管顶出 C.推板顶出 D.手动取出
.标准答案：C

46. 拉深的压边装置的类型有( ). （2分）
A.橡胶垫 B.弹簧 C.液压垫 D.氮气弹簧
.标准答案：A,B,C,D

47. 圆筒形零件在拉深过程中易起皱的原因有（ ） （2分）
A.压边力太小或不均匀 B.凹模间隙大
C.凹模圆角半径太大 D.凹模圆角半径太小
.标准答案：A,B,C

48. 凸﹑凹模采用镶拼结构的目的是（ ）。 （2分）
A.节约模具钢 B.减少锻造﹑热处理的困难
C.便于装配调整和维修 D.便于机械加工
.标准答案：A,B,C,D

49. 注塑模按模塑方法分类可分为（ ） （2分）
A.注射模 B.压缩模 C.压注模 D.挤出模
.标准答案：A,B,C,D

50. 以下属于浇注系统的是（ ）。 （2分）
A.主流道 B.分流道 C.型芯 D.冷料井
.标准答案：A,B,D

51. 冷冲压可分为分离工序和（ ）。 （2分）
A.冲压工序 B.弯曲工序 C.冲裁工序 D.成型工序
.标准答案：D

52. 冲孔件尺寸主要由（ ）决定。 （2分）
A.凸模 B.凹模 C.模具结构 D.模具精度
.标准答案：A

53. 冲裁间隙越大，则（ ）。 （2分）
A.冲裁力越大 B.冲裁力越小
C.毛刺越小 D.冲裁模寿命越低
.标准答案：B

54. 在带料多次拉深中，拉深系数应逐次( )，以确保拉深件的质量. （2分）
A.减小 B.增大
C.不变 D.小于相应的极限拉深系数
.标准答案：B

55. 常将某种材料在拉深时危险断面濒于拉裂这种极限条件所对应的拉深系数称为这种材料的( ). （2分）
A.拉深系数 B.极限拉深系数
C.极限拉深比 D.最大拉深系数
.标准答案：B

56. 在一副冲模中，若有一个一身双职的工作零件---凸凹模，则这种类型的模具是（ ）。 （2分）
A.简单模 B.单工序模 C.复合模 D.连续模
.标准答案：C

57. 关于板料弯曲回弹，下列哪种说法是正确的？（ ） （2分）
A.屈服强度越大，弹性模量越小，弯曲圆角半径越大，回弹量越大
B.屈服强度越小，弹性模量越小，弯曲圆角半径越小，回弹量越大
C.屈服强度越大，弹性模量越小，弯曲圆角半径越小，回弹量越大
D.屈服强度越小，弹性模量越大，弯曲圆角半径越小，回弹量越大
.标准答案：A

58. 以下工序不属于伸长类变形的是（ ） （2分）
A.内孔翻边 B.缩口 C.胀形 D.扩口
.标准答案：B

59. 弯曲毛坯的展开长度是按（ ）的长度计算的。 （2分）
A.最外层 B.中心层 C.中性层 D.最里层
.标准答案：C

60. 翻孔(边)的特点是：（ ） （2分）
A.把空心件的边缘卷成一定形状
B.把冲件上有孔的边缘翻出竖立边缘
C.把冲件的外缘翻起圆弧或曲线状的竖立边缘
D.使冲件的一部分凸起，呈凸肚形
.标准答案：C

61. 冷却时间是指从注射、保压结束到模具开启的这一段时间，它一般占注射成型周期的（ ）。 （2分）
A.25％ B.50％ C.75％ D.100％
.标准答案：C

62. ( )是结晶型塑料. （2分）
A.聚苯乙烯 B.聚丙烯 C.ABS D.聚碳酸酯
.标准答案：B

63. 关于分型面的设计，以下说法正确的是( ). （2分）
A.为有利于塑件脱模，分型面应使塑件留在有脱模机构的一侧
B.对于有圆弧形状的塑件，尽量使分型面设在圆弧处
C.侧抽芯机构尽量设在定模一侧
D.分型面尽量呈曲面
.标准答案：A

64. 斜导柱式的侧向分型抽芯机构，其开模动作顺序应是（ ）. （2分）
A.先沿主方向推出塑件，再侧向抽芯
B.先侧向抽芯,再沿主方向推出塑件
C.侧向抽芯和推顶塑件同时进行
D.仅作侧向抽芯
.标准答案：B

65. 如果塑料件侧凹深度为5mm，那么抽芯距应该设计为( ). （2分）
A.1 mm B.5 mm C.8 mm D.20 mm
.标准答案：C

66. 主流道衬套凹坑半径为R，注塑机喷嘴头部半径为r，那么( )。 （2分）
A.
B.R＝r
C.
D.不一定
.标准答案：C

67. 注塑过程中的排气主要包括( )。 （2分）
A.浇注系统中的空气
B.型腔中的空气
C.塑料含有的水分挥发出的气体
D.以上皆是
.标准答案：D

68. 以下哪一个零件不属于成型零件？( ) （2分）
A.凹模 B.凸模 C.主流道衬套 D.型芯
.标准答案：C

69. 一般地，设计模具冷却系统时，冷却水孔数量尽可能( )，入水和出水温度差尽可能( )。 （2分）
A.多、小 B.多、大 C.少、小 D.少、大
.标准答案：A

70. 为使塑料制品上呈现正凹字样，模具相应位置应该加工( )字样。 （2分）
A.正凹 B.正凸 C.反凹 D.反凸
.标准答案：D

71. 材料的（ ），对形状复杂零件的拉深是有利的。 （2分）
A.塑性越好 B.各向异性指数越大
C.加工硬化指数越大 D.屈服强度越大
.标准答案：A,B,C

72. 目前，降低冲裁力的主要方法有：（ ） （2分）
A.斜刃口冲裁 B.直刃口冲裁
C.阶梯凸模冲裁 D.加热冲裁
.标准答案：A,C,D

73. 冲压模具按工序组合程度可分为（ ） （2分）
A.单工序模 B.复合模 C.级进模 D.冲裁模
.标准答案：A,B,C

74. 当塑件需要有一个底面为支承时,以底面的( )作为支承面是合理的. （2分）
A.边框面 B.曲面 C.整个底面 D.局部小平面
.标准答案：A,C

75. 注射模具的浇注系统的组成一般式由（ ） （2分）
A.主流道 B.分流道 C.浇口 D.冷料穴
.标准答案：A,B,C,D

7
第7页共7页
