煤矿年度防治水工作计划教材.docx

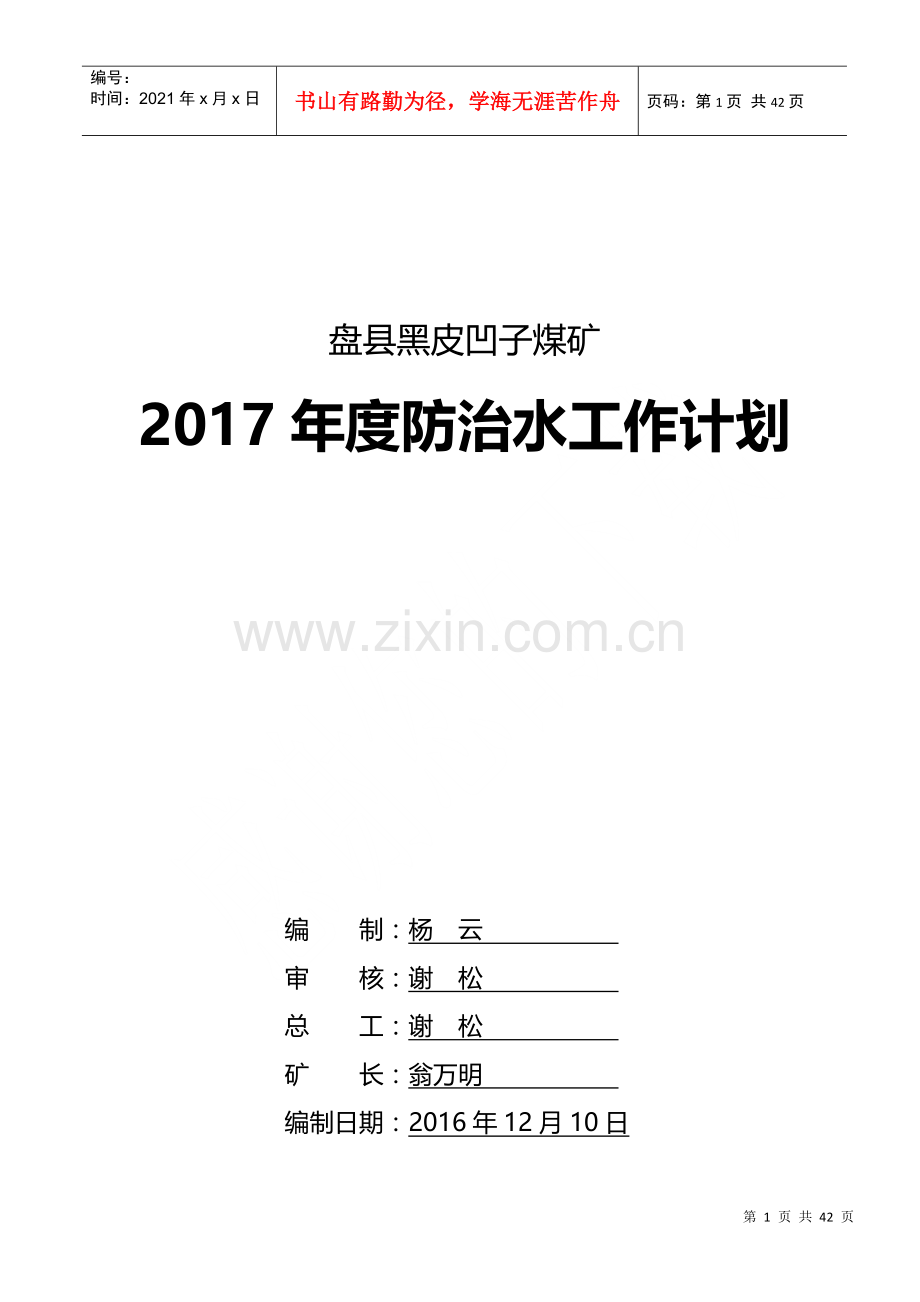

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第42页 共42页盘县黑皮凹子煤矿2017年度防治水工作计划 编 制：杨 云 审 核：谢 松 总 工：谢 松 矿 长：翁万明 编制日期：2016年12月10日盘县黑皮凹子煤矿计划会审、审批意见2017年度防治水工作计划会审时间会审地点主持人参加会审人员签字矿 长 年 月 日采掘副总 年 月 日总 工 年 月 日通防副总 年 月 日安全矿长 年 月 日通防队长 年 月 日生产矿长 年 月 日调度主任 年 月 日机电矿长 年 月 日编 制 年 月 日会审综合意见总工意见 签字： 年 月 日矿长意见 签字： 年 月 日盘县黑皮凹子煤矿文件 黑煤水防20171 号关于印发2017年度矿井防治水工作计划的通知煤矿各科室：根据煤矿2017年度生产接替安排，为了更好规范行为，落实责任，明确目标，确保本年度各项防治水工作顺利完成，结合各单位编制的防治水计划，现制定盘县黑皮凹子煤矿2017年度矿井防治水工作计划，予以印发，望认真贯彻执行。 二O一六年十二月十一日主题词：矿井防治水 计划通知煤矿综合办公室 2016年12月12日印发2017年度防治水工作计划第一章 概 况第一节矿井位置交通及矿井情况一、地理位置 矿山位于盘县南部约15km，属六盘水市盘县水塘镇所辖。开采范围及地理坐标：东经10509311051020，北纬272103272146。二、交通情况 盘县水塘镇黑皮凹子煤矿位于盘县南部水塘镇山岚村境内，隶属盘县水塘镇所辖。煤矿直距盘县（县政府所在地）15km，直距南昆铁路威红线鲁番站7Km，运距17 Km。212省道从本矿东部经过，矿区交通方便。 三、煤矿基本情况 盘县水塘镇黑皮凹子煤矿矿区面积为2.3953km2，南西北东（走向）长2.950km，北西南东（倾向）宽0.9097km。共由11个拐点坐标圈定，准采深度为+1850m+1500m。根据黔国土资储备字2009213号，关于盘县水塘镇黑皮凹子煤矿资源储量核实报告矿产资源评审备案。截止2009年8月31日，保有资源量：（333+334?）1351万t，其中，（333）1023万t，（334?）328万t。盘县水塘镇黑皮凹子煤矿可采储量538.73万t。按30万t/a 的能力设计，其设计服务年限为12.9年。第二节自然地理一、地形地貌 矿区总体为构造剥蚀单面山地貌。山岭方向与地层走向一致，飞仙关组地层坡度30左右，含煤地层坡度525。区内地形北高南低、东高西低，最高高程位于北部龙脖子，高程1918.5m，最低点位于西南边缘小冲沟，高程1635m左右，相对高差283.5m，属低中山地形。二、气象、水文（一）气象 矿区属亚热带高原季风气候区，冬无严寒，夏无酷暑，气候温和，降水充沛，有明显的旱季和雨季之分。根据盘县气象站建站以来气象观测资料，区内年平均降水量为678.4mm， 510月为雨季，降水量达1221.5mm，占全年降水量的88%，11月至次年4月为旱季，降水量为162.4mm，仅占全年降水量12%。降水强度亦随季节的变化而变化，冬春季节（旱季）降水量少，强度亦小，夏秋季节（雨季）降水量大，强度亦大，且较为集中。年平均降大雨1215天，日最大降水量达148.8mm，小时最大降水量56.5mm。区内年平均气温14.3C，极端最高气温36.7C，极端最低气温零下7.9C。相对湿度76%，年平均蒸发量为1509.0mm，全年无霜期274天，日照时数为1555.6小时，日照率为35%，主导风多为东北风，其次为西南风。平均风速1.6m/s。区内还有春旱、倒春寒、凝冻、冰雹等灾害性天气。（二）水文 矿区属珠江水系南盘江流域红岩河上游。矿区内无大的河流，但冲沟发育。较大的冲沟位于矿区中部，本报告命名为打峰岩冲沟和敖硝洞冲沟。打峰岩冲沟水：位于矿区中部。流向自北西至南东。属山区雨源型河流，雨季流量较大，枯季变小或干涸。敖硝洞冲沟水：位于矿区中部偏南。流向自北西至南东。与打峰岩冲沟汇合于原山岚水库。属山区雨源型河流，雨季流量较大，枯季变小或干涸。第三节矿井地质一、地质构造及特征（一）地层、煤系地层 矿区内及邻近地区地层由老至新为：二叠系中统茅口组，上统峨眉山玄武岩组、龙潭组，三叠系下统飞仙关组、永宁镇组、第四系。（二）地质构造及类型 矿区位于盘县煤田水塘向斜东翼中段。水塘向斜在区域构造上，属黔西南涡轮构造盘县弧形褶断带之主干褶皱。其核部地层为三叠系下统永宁镇组，翼部最老地层为石炭系下统摆佐组。 矿区构造为水塘向斜东翼的滑脱构造。滑脱面为二叠系中统茅口组和上统峨眉山玄武岩组地层。地层倾向北西，倾角25。滑脱面以上地层为三叠系下统的永宁镇组、飞仙关组及二叠系上统龙潭组地层，总体呈单斜，走向南东、倾角3078。 矿区内及外围共发现断层12条。其中10条地表有出露，为北东向斜向或走向正、逆断层；另2条为钻孔所见隐伏小断层。断层落差大于50米的4条，编号为F1、F2、F4、F7；落差3050米的2条，编号为F3、F8。落差小于30米的4条，编号为F9、F10、F11、F12。本矿区构造复杂程度为“复杂”。二、煤层及煤质 矿区可采煤层5层，编号为3、5、12、19、20，煤层倾角为15，煤层稳定类型为较稳定型。 各煤层均为黑色，沥青光泽，树脂光泽和玻璃光泽，线理状、条带状结构，阶梯状、参差状断口。宏观煤岩特征：以条带状半暗型为主，少有暗淡型和似均一状煤。煤岩成分主要由暗煤和镜煤组成，含有丝炭透镜体。微观煤岩特征：各煤层均属亮暗煤类，矿化丝质亮暗型煤。有机组分以镜质组为主，丝质组次之，稳定组和半镜质组较少；无机组分以氧化物类为主，粘土类次之，碳酸盐类较少，硫化物类微量。各煤层的煤化阶段均属中变质烟煤，变质阶段为烟煤，镜煤平均最大反射率为0.9491.124。第四节水文地质特征一、区域水文地质 1、该矿所在区域位于云贵高原向黔中高原过渡的斜坡地带，地处珠江流域南盘江水系上游的黄泥河支流。区内地形以中山为主，内部多盆地和缓坡，境内碳酸盐类岩石广泛分布，地貌如溶丘、洼地、峰丛、溶斗、伏流等分布普遍2、区域内岩层主要为碳酸盐岩和碎屑岩两大类。（1）碳酸盐岩包括三叠系下统永宁镇组一段灰岩，二叠系中统茅口组灰岩，碳酸盐岩分布面积广，分布区多属裸露及半裸露的基岩山区，地表岩溶洼地、落水洞、溶斗、岩溶潭、岩溶大泉等较发育，地下局部发育溶洞、暗河，大气降水容易通过地表大量的负地形渗入岩溶裂隙、管道、暗河之中，岩层中赋存着丰富的岩溶水，富水性强，这些岩溶水长途径流，最后以岩溶大泉、岩溶泉群或暗河等形式集中排泄于当地河谷中。（2）碎屑岩分布面积相对较小，主要包括三叠系下统飞仙关组粉砂岩、粉砂质泥岩及泥质粉砂岩，三叠系下统永宁镇组二段粉砂岩、粉砂质泥岩，二叠系上统龙潭组砂泥岩，碎屑岩靠近地表时风化作用较强烈，风化裂隙较发育，含风化裂隙水，深部发育构造裂隙地段，含构造裂隙水为主，碎屑岩区地下水运动受地形、地貌、岩性、构造控制，富水性总体较弱，主要依靠大气降水补给，受地势影响，一般为近源补给、就近排泄。二、地下水类型与含水层岩组矿区内出露有二叠系、三叠系及第四系地层，据含水岩层的岩性、含水介质特征及水动力条件，将矿区内地下水分为松散岩类孔隙水、碎屑岩类裂隙水及碳酸盐岩岩溶水3个类型。松散岩类孔隙水仅见于第四系松散岩层中，在二叠系上统龙潭组及三叠系下统飞仙关组中则主要为碎屑岩类裂隙水，在三叠系下统永宁镇组则为岩溶水。1、二叠系上统峨嵋山玄武岩组(P3) 隔水层：该组地层由于岩石普遍抗风化能力强，岩石裂隙不发育，不易渗入大量大气降水，富水性微弱，对茅口组灰岩岩溶水起阻隔作用，因此该组为一隔水层。2、二叠系上统龙潭组(P3l)含水层：由于以碎屑岩为主，岩石含泥质成分多，因而岩石普遍抗风化能力较弱，露头区有较厚的强中风化带，易渗入大量大气降水，含浅层风化裂隙潜水，越往深部，岩石裂隙发育程度减弱，岩石含水性相应降低，仅含微弱基岩风化裂隙水和构造裂隙水，该组为一弱含水层。3、三叠系下统飞仙关组（T1f）弱含水层：岩石抗风化能力弱，露头区局部含浅层风化裂隙水，越往深部，岩石裂隙发育程度减弱，岩石含水性相应降低，仅含微弱基岩风化裂隙水和构造裂隙水，该组可视为一弱含水层。4、三叠系下统永宁镇组（T1yn）强含水层：该组岩性主要为石灰岩，为碳酸盐岩，厚度较大，矿区内出露面积极少。该层岩溶发育，大气降水沿岩溶洼地、槽谷等地带迅速汇集，接受大气并通过落水洞等通道转入地下补给地下水，泉点多为管状形，地下水丰富且流量较稳定，该组为强含水层。5、第四系(Q)弱含水层：仅残留于山谷、溪沟、洼地及山间斜坡一带。为碎屑岩的残积、坡积及冲积物，厚度一般小于15m，仅含微弱孔隙潜水。调查中未发现泉点，总体上该层为一弱含水层三、井田水文地质特征（一）、含水层的划分1、根据岩性组合，岩层富水性和可采煤层赋存空间等因素，将含水层分为龙潭组上覆地层含水段、龙潭组地层含水段和龙潭组下伏地层含水段，龙潭组上覆地层含水层特征：（1）第四系（Q）弱含水段：零星分布，由松散的冲积物、坡积物、碎石砂土组成，含孔隙水。泉水流量动态变化大，降大雨时多处出露泉点，雨后有些泉点随之干涸。煤矿中部的小溪水流量主要受大气降水控制，雨季暴涨，枯季流量较小。（2）飞仙关组：岩性主要由绿色厚层状细砂岩 、粉砂岩、泥质粉砂岩、粉砂质泥岩组成。浅部含风化裂隙水，泉水流量0.30 l/s以下。泉点流量受大气降水控制，动态变化大。该组为龙潭组的上覆地层，是矿床间接充水的弱含水层段。（3） 永宁镇组（T1yn）:地表发育落水洞、漏斗、岩溶洼地等岩溶地貌。地表有泉点出露，含水性强，含水不均一,中部富水性弱。2、龙潭组地层含水特征岩性主要由砂岩、砂质泥岩、泥岩及煤层组成。其分布地带多被第四系覆盖，地下水补给条件好，出露泉点较多。该组地层含浅部风化裂隙水，根据调查资料，泉水流量0.35 l/s以下，深部含水性弱。3、龙潭组下伏地层含水特征（1）.峨眉山玄武岩组（P3）裂隙弱含水段：岩性主要为玄武岩、拉斑玄武岩、凝灰岩，含浅部风化裂隙水，泉点平均流量0.52l/s，深部含水性极弱。（2）.茅口组（P2m）灰岩强含水段：出露于矿区外围西部。主要为浅灰色、灰色厚层灰岩, 中下部含燧石结核, 中部为中厚层细晶石灰岩。具缝合线构造, 产腕足类、蜓等动物化石。顶部有厚约3m左右的红褐色硅质灰岩(硅质蚀变岩), 角砾结构, 坚硬。该组地层含岩溶管道水，含水性强。（二）断层导水性 矿区内大部岩层属塑性、柔性，发育的断层均为压扭性断层、破碎带被充填，挤压较紧密。101号、102号及001号钻孔在穿过区域性大断层F1、F2断层时均无涌、漏水现象。其他矿井穿过断层时，矿井涌水量无大异常现象，可以认为断层不导水。如果构造裂隙发育且与浅部风化裂隙水或地表水连通时，此构造裂隙含水，但水量不大，且逐步消减；值得一提的是：矿区边界附近的F1断层，其上盘为永宁镇组灰岩，该段灰岩有岩溶水，将来煤矿的开采应绝对避免掘穿该断层，严防岩溶水渗入煤矿，影响煤矿的正常开采。（三）、地表水、地下水流量动态变化对矿区内冲沟、有水流的泉点进行流量动态观测，流量变化具明显的季节性和周期性，规律性与降雨量变化基本一致。地表水流量在暴雨12小时明显增大，地下水流量在暴雨后12天开始增大。（四）、水文地质类型煤矿内含风化裂隙水，随着垂深增加，风化程度减弱，含水性减小，深部含水甚微，甚至无水。风化裂隙水以渗流为主，水力联系较差。本煤矿水文地质条件属类型，即以大气降水为主要补给来源的裂隙充水矿床，水文地质条件中等。（五）、地下水的补给、迳流、排泄条件1.补给大气降水是区内地下水的主要补给源。其补给方式及补给强度受岩性、地貌及地质构造条件的综合制约。在非可溶岩分布地带，大气降水部分沿裂隙或孔隙补给地下，而大部分降水则形成地表迳流，当其流经可溶岩地层时，则沿岩溶裂隙或落水洞灌入地下。这种大强度的补给是区内可溶岩地下水补给方式的主要特点。2.迳流区内地下水的迳流受构造和岩性条件的综合控制。受地表分水岭的影响，迳流方向由北向南，两翼则汇流于南端的河谷中，以脉流和裂隙流为主。3.排泄区内地下水的排泄区主要为山间非可溶岩沟谷地形，故地下水的排泄方式，为坡积泉或深部渗流的等形式排出地表。南端的河谷为矿井的主要排泄区。（六）、水力联系 1、由于沟谷切割较深，有利于大气降水的排泄，河流上段与下段的流量的不同，明显地反映了地下水补给地表水。2、上覆地层飞仙关组一二段地下水地表水二者间水力联系极为明显，都有明显的入口和排泄口。飞仙关组一段钙质粉砂岩和钙质泥岩厚达100m，为上覆地层含水段相对隔水层。龙潭组含煤地的下伏玄武岩组，厚度均较大，该段也是较好的隔水层。含煤地层中，含水层厚度80m，均为薄层石灰岩及砂岩等复合组成，各含水层之间水力联系不明显。3、综上所述，该矿界内基岩裸露，沟谷发育，其南部发育小溪数条向东迳流。龙潭组地层缓丘沟谷地形，高差不大，坡度较小，但也不利于大气降水滞留，而多沿山坡沟谷泻流。但沟谷平缓，沟谷地带及溪流部位，则有利于地表水沿裂隙下渗，却不利于地下水排泄。飞仙关组有厚达100m的钙质粉砂岩和钙质泥岩相隔，而煤系底部有玄武岩组相隔，因此，两者之间的水力联系很小。龙潭组下伏峨眉山玄武岩为隔水层，因此，其与茅口组灰岩强含水段的水力联系也是很小的。由此可见，矿井直接充水含水龙潭煤组中的碎屑岩、煤层夹薄层碳酸盐岩含水地层，但其含水性质属溶隙裂隙水及层间裂隙水，富水性弱。龙潭组内部的含水岩组含水性差，且有泥岩阻隔而相互间的水力联系差。断层带水文地质特征为上二叠统地层表现为富水性较弱，导水性差。因此，该煤矿内水文地质类型是以裂隙充水矿床为主，水力联系差，与上下诸含水层的水力联系很差，所以其水文地质条件属中等类型。四、充水因素分析1. 充水水源（1）本区年降水量大，且集中于五月底至八月初，大气降水是本地区地下水主要补给来源和影响矿井充水的主要因素。据1962年至1988年降雨量资料，平均为1472.2mm/年。本矿区主要冲沟水均作了流量观测。（2）主要为煤系数地层和永宁镇组随地形起伏的曲面状风化裂隙水，松散物质孔隙水等。本矿区最低侵蚀基准面为+1635m，将来煤矿的开采活动基本都位于最低侵蚀基准面以下，加上本区小溪发育， 小溪水、大气降水、坡积物水多沿基岩裂隙面和断层面渗入矿井，裂隙发育地段和靠近沟谷地段，矿井充水会有所增大，一般随开采深度增加，水量愈来愈小。老窑水：矿区范围内老窑较多，年代久远，一般沿煤层露头开采，垂深不超过50m，坑道长度不超过100m，顶板稳定性差，多用木支护，现大部分坑口都已垮塌封闭。尽管开采不深，但对未来矿井浅部开采仍有影响。据访问资料，老窑水动态变化很大，受大气降水控制，邻区矿井开采过程中遇老窑时，坑道水骤增，今后采煤时应对老窑积水引起注意。新井巷开拓到老窑、小溪下方或侧下方附近时，老窑积水和小溪水可能会溃入矿井，造成矿井大量充水。（3）石灰岩岩溶水：F1断层上盘的灰岩岩溶水在某些断层挤压薄弱带，可能会沿断层面渗入矿井，造成矿井大量充水。2. 充水通道断层、破碎带含水性弱、导水性差，一般不会构成矿井充水通道。充水通道主要由采空区冒落裂隙、塌陷裂隙、风化裂隙、河道及积水巷道串通而形成。3. 充水方式充水水源通过充水通道渗入、溃入井下等。4. 防水措施 坚持井上、井下防治结合。对可能产生水患的地段堵塞漏水通道，河床铺底，挖沟筑坝排水泄洪，查明老窑的巷道分布，井下坚持“有疑必探，先探后掘”的原则，水患地段留设防水煤柱，建立井下防水设施，如防水闸门、密闭门、水闸墙，封闭式泵房，增加抽水设备，增大水仓容积等。第二章 2017年采掘计划 根据2017年度采掘计划安排，在2017年第一个季度井下安排的掘进工作面分别为1583运输石门（101队）1月至3月掘进各月20m；105运输上山补充巷（102队）1月20m、2月40m，10500回风巷（102队）3月60m，10502运输巷（102队）3月20m，105回风上山（102队）3月20m；112运输上山（开口段）1月40m、2月30m，1637回风平巷3月50m，1637回风斜巷3月30m（103队）。在2017年计划10500回采工作面。合计掘进410m。 二季度采掘工作安排如下：101队1583运输石门4月至6月各60m；102队105回风上山4月100m，10502回风巷4月20m，10502运输巷5月120m、6月95m；103队112运输上山（）4月100m,1631联络巷（）5月20m，1631联络巷（）5月30m，1631联络巷（）6月30m，105运输上山（）6月80m；201队10502回风巷5月120m、6月份120m。合计掘进1015m。回采工作面10500。 三季度采掘工作安排如下：101队1583运输石门7月60m、8月40m，105上山溜煤斜巷8月25m，1583运输斜巷9月25m；102队10502运输巷（里）7月125m,10502切眼（）8月120m,10502切眼（）9月120m;103队105运输上山（）7月40m，105运输上山（）7月80m、8月60m，112上山（段）8月40m、9月105m；201队10502回风巷7月120m、8月100m。合计掘进1060m。回采工作面10502。四季度采掘工作安排如下：101队10504运输巷11月120m、12月120m；103队1615通风联络巷10月25m，1615通风联络巷10月15m，112上山（段）11月105m。合计掘进385m。回采工作面10502。第三章 2017年度防治水工作计划第一节 以往地质探放水工作 在2014年4月至7月之间，公司组织煤矿相关人员（地测技术员、钻机队和煤矿相关矿领导）对煤矿井下进行布置地质探放水钻孔进行全方位钻探，根据钻探结果，钻探效果较好，并对煤矿原采空区设计了专门的放水钻孔，根据2014年放水分析与测量，2014年共对采空区及老巷放水在3万方左右。主要放水孔地点为：1、1583水平井底联络巷与回风斜井交叉口；2、回风斜井下段拐弯处；3、1637回风联络巷；4、1661水平105运输联络巷。在以往建矿和验收后的掘进过程中，未探着过老巷水、采空区水等，只是在掘进原10500运输巷过程中，探着原老井巷道水源，根据长时间观测，该水源属于雨季渗透水源，在雨季水流较大，干旱季节，该巷内无积水，由于原掘老巷和采空区较多，所以不排除在10500运输巷下部存在积水的可能。第二节 采空区、老巷、小窑情况一、小窑情况根据原煤矿JPS定位黑皮凹子煤矿井田范围内的小窑情况，在该区域内调查到的小窑就有24个，小窑分布如下：（1）1号小窑X:2834896.72、Y：35457100.92、H：1693；（2）2号小窑X:2834820.11、Y：35457112.8、H：1699；（3）3号小窑X:2834864.69、Y：35457151.8、H：1710；（4）4号小窑X:2834848.48、Y：35457176.42、H：1723；（5）5号小窑X:2834797.01、Y：35457251.34、H：1738；（6）6号小窑X:2835056.48、Y：35457494.8、H：1764；（7）7号小窑X:2834877.48、Y：3545746.8、H：1757；（8）8号小窑X:2834543.48、Y：35457588.8、H：1727；（9）9号小窑X:2834569.54、Y：35457706.24、H：1713；（10）10号小窑X:2834581.48、Y：35457731.8、H：1699；（11）11号小窑X:2834371.0、Y：35457532.8、H：1730；（12）12号小窑X:2834423.0、Y：35457506.8、H：1747；（13）13号小窑X:2834472.48、Y：35457246.8、H：1758；（14）14号小窑X:2834411.49、Y：35457167.8、H：1755；（15）15号小窑X:2834404.52、Y：35457104.8、H：1753；（16）16号小窑X:2834327.48、Y：35457154.42、H：1748；（17）17号小窑X:2834414.52、Y：35457909.8、H：1730；（18）18号小窑X:2834505.11、Y：35457048.21、H：1719；（19）19号小窑X:2834752.48、Y：35457039.8、H：1717；（20）20号小窑X:2834759.56、Y：35457090.87、H：1687；（21）21号小窑X:2834853.37、Y：35457112.03、H：1710；（22）22号小窑X:2834818.48、Y：35457170.8、H：1719；（23）23号小窑X:2834859.02、Y：35457189.6、H：1712；（24）24号小窑X:2834888.48、Y：35457179.8、H：1724；根据上图分析，小窑分布较密，基本都在煤矿开采区域内，小窑开采深度不知，因时间较长，小窑都已经倒塌，但根据询问，小窑开采深度最深在30m左右，最长在600m，但开采强度稍微较大，可能存在较大积水。二、 采空区情况 根据原老空图纸和煤矿现图纸资料合并，在煤矿计划布置的采掘区域内的煤层（C3）已经基本回采结束，但存在较多煤柱未被开采，开采采空区如下：（1）10302采煤工作面走向长116m，倾向长114m，高1.8m，开采面积13224，开采煤层储量33324.48吨；（2）10301采煤工作面走向长133m，倾向长80m，高1.8m，开采面积10640，开采煤层储量26812.8吨；（3）10301采煤工作面走向长153m，倾向长36m，高1.8m，开采面积5508，开采煤层储量13880.16吨；（4）20302采煤工作面走向长88m，倾向长77m，高1.8m，开采面积6776，开采煤层储量17075.52吨；（5）20301采煤工作面走向长125m，倾向长58m，高1.8m，开采面积7250，开采煤层储量18270吨；（6）2033采煤工作面走向长140m，倾向长45m，高1.8m，开采面积6300，开采煤层储量15876吨；（7）2034采煤工作面走向长55m，倾向长46m，高1.8m，开采面积2530，开采煤层储量6375.6吨；（8）3031采煤工作面走向长100m，倾向长96m，高1.8m，开采面积9600，开采煤层储量24192吨；（9）3032采煤工作面走向长78m，倾向长58m，高1.8m，开采面积4524，开采煤层储量11400.48吨。根据图纸资料分析，在该区域内煤层采掘不规范，所以以上采空区只是大体范围，局部地点无法计算，因原采掘的不规范，所以在该区域内还存在较多小范围的开采采空区。三、老巷（采空区）基本情况 根据原老图资料查看，在该区域内掘进的老巷最低标高为1637.68m，最高标高为1675.27m。在老图上看，掘进的巷道较多，分别有C3煤、C5煤、C12煤老巷。根据建井揭露的老巷看，在轨道斜巷上平台至轨道斜巷下20m左右都揭露老巷，分析该老巷属于C5煤层采空区，再次揭露运输斜巷上中段期间，同样揭露C5煤层采空区，根据揭露的采空区分析，在该区域内煤层已被采掘，但采掘工艺落后，煤柱较多；在掘进10500工作面运输巷、回风巷、10500联络巷期间同样揭露C5煤层老巷，根据老巷情况分析，老巷已倒塌，该区域内C5煤层未被开采；在掘进运输斜巷皮带巷（1651-1637m）时，是沿着C12煤层老巷掘进，在掘进中老巷较多，并且互相交叉，并且老巷内存在较多积水。第三节组织机构及职责一、成立专门机构和领导小组：组长：矿 长 副组长：总工程师 成员：安全矿长、技术矿长、生产矿长、机电矿长、后勤矿长办公室设在调度室，调度室主任，机电科、技术科等相关人员负责日常工作。二、职责划分1、领导小组主要职责负责贯彻落实“安全第一，预防为主”方针，制定防治水方案，及重特大事故救援方案。统一领导、指挥和协调防治水工作，分析判断水情，确定应急防治方案，部署协调和组织日常防治水工作2、领导小组成员职责（1） 矿长：对全矿防治水工作全面负责，事故处理的全面负责者。（2）矿总工程师：防治水工作的技术总负责，负责年度防治水工作及防治水措施的落实监督工作。（3）安全矿长：按照煤矿安全规程要求，监督检查防治水计划的落实情况。（4） 其他副矿长：负责各自业务范围内的防治水工作，监督落实防治水工程及措施的落实情况。（5） 地测科：负责防治水工作的水文地质资料的收集整理工作，为防治水工作提供技术依据，并经常提供水害预防措施，负责观测水害规律及发展趋势，及时向指挥部提供准确的资料.（6）安全科：负责防治水措施的落实检查工作。（7）生产科：负责地面工业广场及家属区的水沟清理排水管路的畅通，对雨季出现的滑坡、裂隙、塌陷等情况进行检测和防范。当对裂缝、滑坡等进行充填修补。社管中心负责地面工业广场及家属区的水沟清理排水管路的畅通，对雨季出现的滑坡、裂隙、塌陷等情况进行检测和防范。当对裂缝、滑坡等进行充填修补。（8）供应科及时供给应急材料及防治水所需仪器和材料。（9）防治水办公室：全面负责矿井防治水的技术管理工作及井下、地表防治水工作的落实，负责编制年度防治水计划。收集资料、查清地面水流系统的汇水、渗漏情况，疏水能力和有关水利工程情况，坚持水文长观孔工作，积累资料，查清井下各工作面开采及积水情况，并在图纸上标示清楚，以供领导小组决策。并做好防治水预测预报工作。第四节 生产现状煤矿目前主要开采C5煤层，在C5煤层内布置有105运输上山掘进工作面、10500回风巷掘进工作面，在井底布置有1583运输石门。我矿于2014年12月停产，于2016年11月11日准备复工复产相关验收工作。第五节 2017年防治水重点工程项目安排一、采掘工作面防治水钻孔工程（一） 各掘进工程开始掘进前邀请公司对井下巷道进行瞬变电磁仪物探，摸清巷道掘进期间的富水情况。（二）掘进工作面防治水工程 根据本矿实际情况，考虑到老巷较多，所以在掘进前，先进行瞬变电磁仪物探，然后在用钻孔进行验证，根据本矿钻孔设计，计划掘进工作面每一回次探放水设计9个钻孔，钻孔参数如下：1#90m、2#89m、3#89m、4#88m、5#88m、6#83m、7#83m、8#67m、9#67m，钻孔控制巷道两边各30m，钻孔超前距离30m，允许掘进60m。1、1583运输石门计划掘进446m，采用锚网锚索联合支护，掘进断面10.5，根据2017年度1583运输石门掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划1583运输石门7个回次，总进尺5208m；2、112运输上山计划掘进468m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度112运输上山掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划112运输上山8个回次，总进尺5952m；3、105运输上山计划掘进350m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度105运输上山掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划105运输上山6个回次，总进尺4464m；4、105运输上山补充巷计划掘进60m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度105运输上山补充巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划105运输上山补充巷1个回次，总进尺744m；5、105回风上山计划掘进125m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度105回风上山掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划105回风上山2个回次，总进尺1488m；6、10502运输巷计划掘进375m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10502运输巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10502运输巷6个回次，总进尺4464m；7、10502回风巷计划掘进460m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10502回风巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10502回风巷8个回次，总进尺5952m；8、10502切眼计划掘进120m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10502切眼掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10502切眼（）2个回次，总进尺1488m；9、10502切眼计划掘进120m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10502切眼掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10502切眼（）2个回次，总进尺1488m；10、1637回风联络巷计划掘进120m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度1637回风联络巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划1637回风联络巷2个回次，总进尺1488m；11、1631联络巷计划掘进95m，采用锚网锚索联合支护，掘进断面7.3，根据2017年度1631联络巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划1631联络巷2个回次，总进尺1488m；12、10504运输巷计划掘进316m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10504运输巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10504运输巷5个回次，总进尺3720m；13、10504回风巷计划掘进340m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10504回风巷掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10504回风巷6个回次，总进尺4464m；14、10504切眼计划掘进120m，采用锚网锚索联合支护，掘进断面4.6，根据2017年度10504切眼掘进长度或探放水设计，计划每一回次探放水设计9个钻孔，一个循环钻孔长度744m，计划10504切眼2个回次，总进尺1488m。15、 在2017年1583运输石门在掘进50m后，计划在1583运输石门左右两盘各布置30个钻孔对C3/、C5、C12、C19、C20煤层内的采空区、老巷及小窑内的积水进行放水和探水，每个钻孔设计长度140m，总共进尺8400m。16、 总共钻孔进尺52296m二、采掘工作面防治水水沟工程1、根据2017年度采掘计划，计划在1583运输石门浇灌水沟535m，水沟规格为深40cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；2、计划在105运输上山浇灌水沟500m，水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；3、112运输上山计划浇灌414m，水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；4、1637回风联络巷计划浇灌120m，水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；5、1631联络巷计划浇灌95m，水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；6、105回风上山计划浇灌125m；水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；7、1615通风联络巷计划浇灌40m，水沟规格为深30cm、宽30cm，水沟底部浇灌厚度5cm，水沟两边浇灌厚度不低于20cm；8、10502运输巷计划挖掘排水管375m，水沟规格为深30cm、宽30cm，水沟离煤壁10cm，,10502运输巷排水沟设置在右边；9、10502回风巷计划挖掘排水沟460m，水沟规格为深30cm、宽30cm，水沟离煤壁10cm，,10502回风巷排水沟设置在左边；10、10504运输巷计划挖掘排水管240m水沟规格为深30cm、宽30cm，水沟离煤壁10cm，,10504运输巷排水沟设置在左边。11、以上挖掘排水沟2904m。三、防治水其它工程1、根据原掘进105运输上山情况分析，在该巷道掘进过程中遇到老巷，在帮和顶部都存在滴水现象，并且局部地段流水较大，所以计划在105运输上山掘进过程中铺设抽水管路380m；2、在原掘进C12煤运输斜巷皮带巷期间，遇到原老井掘进的巷道，根据现场查看或放水情况，老巷内积水较多，所以计划在掘进112运输上山过程中安装抽水管路400m；3、在掘进过程中，根据105运输上山采掘计划布置，计划在105运输上山设置3个临时水仓，临时水仓规格为断面7.3，长15m，水仓容量为109.5m，水仓采用锚网锚杆锚喷联合支护；4、原112运输上山同样是分段掘进，所以根据上部采煤工作面布置，在各个分段设置水仓，计划同样布置3个临时水仓，临时水仓规格为断面7.3，长15m，水仓容量为109.5m，水仓采用锚网锚杆锚喷联合支护；5、因10502运输巷、回风巷属于采煤工作面进回风巷，在上述水沟工程项目中，未列入浇灌，根据在原掘进10500运输巷时，前方探着老巷水，所以在掘进10502运输巷、回风巷
