《石油建设安装工程预算定额》工程量计算规则.doc

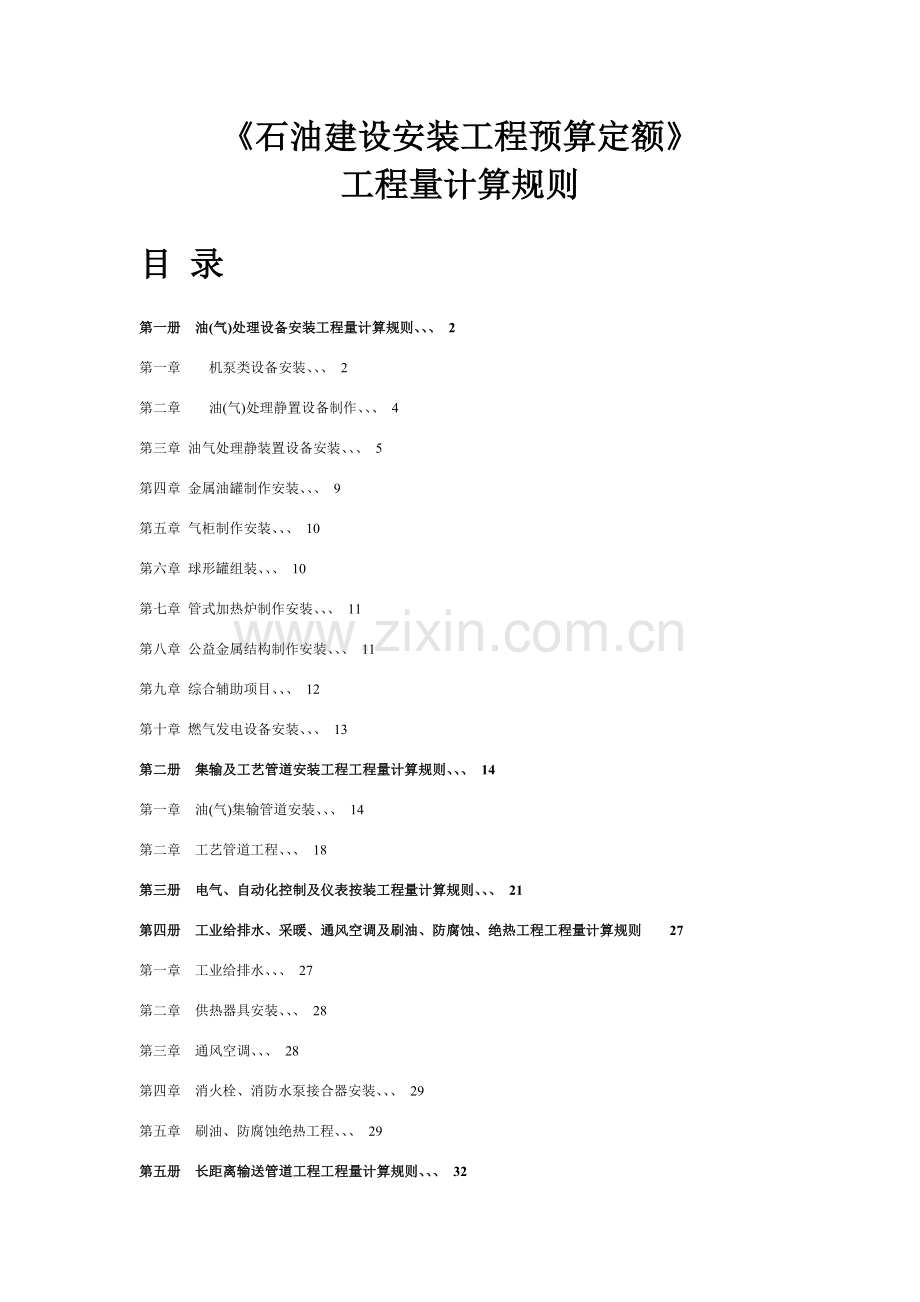

石油建设安装工程预算定额工程量计算规则目 录第一册 油(气)处理设备安装工程量计算规则、 2第一章 机泵类设备安装、 2第二章 油(气)处理静置设备制作、 4第三章 油气处理静装置设备安装、 5第四章 金属油罐制作安装、 9第五章 气柜制作安装、 10第六章 球形罐组装、 10第七章 管式加热炉制作安装、 11第八章 公益金属结构制作安装、 11第九章 综合辅助项目、 12第十章 燃气发电设备安装、 13第二册 集输及工艺管道安装工程工程量计算规则、 14第一章 油(气)集输管道安装、 14第二章 工艺管道工程、 18第三册 电气、自动化控制及仪表按装工程量计算规则、 21第四册 工业给排水、采暖、通风空调及刷油、防腐蚀、绝热工程工程量计算规则 27第一章 工业给排水、 27第二章 供热器具安装、 28第三章 通风空调、 28第四章 消火栓、消防水泵接合器安装、 29第五章 刷油、防腐蚀绝热工程、 29第五册 长距离输送管道工程工程量计算规则、 32总则、 32第一章 土石方工程、 33第二章 防腐管段安装、 35第三章 管道穿跨越工程、 36第四章 道试压及清管、 39第五章 阴极保护、 40第六章 线路土建工程、 42第七章 附属项目、 42第一册 油(气)处理设备安装工程量计算规则第一章 机泵类设备安装(一) 本定额凡以设备重量(吨)为计量单位,或以设备重量范围划分子目录时,均以设备得铭牌重量为准;如无铭牌重量,则以产品目录、样本、说明书所注明得净重量为准。(二) 计算设备重量时,处定额另有规定者外,均包括随主机供货得、与设备连体得电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内得管道等全部重量。(三) 泵、风机安装1、 按不同类型分别以“台”为计量单位,以重量范围划分子目。2、 直联式得泵与风机,以本体与底座得总重量计算。3、 非直联式得泵与风机,以本体与底座得总重量计算。4、 深井泵还应包括扬水管得重量。(四) 压缩机安装1、 按不同类型分别以“台”为计算单位,以重量范围划分子目。2、 活塞式V、W型及扇形压缩机、压缩机组,按同在一个底座上得主机、电动机械得重量。电动机、仪表盘及附件与底座得总重量计算。3、 立式及L型压缩机、螺杆式压缩机、离心式压缩机均不包括电动机等动力机械得重量。电动机安装另执行电动机安装定额。(五) 低、中压锅炉安装及炉窑砌筑1、 常压、立式锅炉本体安装、快装锅炉成套设备安装,组装锅炉本体安装与整体燃油(气)锅炉本体安装。(1) 分别安装蒸发量、供热量得能量划分项目,以“台”为计量单位。(2) 定额内分别包括上述锅炉本体及本体范围内得管道、阀门、管件、仪表、上煤装置、除灰(渣)装置、省煤器、调速箱以及锅炉配套供货得烟风管体系统与非标构件,配件得安装。(3) 定额还包括锅炉本体一次门以内得水压试验,锅炉蒸炉与调整安全门等工作内容。2、 散装锅炉本体安装,散装燃油(气)锅炉本体安装:(1) 按设备总重量以“吨”为计量单位,以蒸发量划分定额子目。(2) 计算设备重量应包括锅炉本体得钢架、气包、水冷系统、过热系统、省煤器、空气预热器,本体管路,仪表吹灰装置、各种门孔,走台梯子,炉牌等金属件总重量。(3) 定额还包括锅炉煮炉及调整安全门工作。3、 辅助设备安装(1) 干式旋风除尘器安装(分为单筒式、多筒式、多管事)分别按重量范围(吨)以“台”为计量单位。定额包括设备本体、分离器、导烟管、顶盖,排灰筒及支座得组合安装。(2) 锅炉水处理设备安装(分为组合锅炉水处理与浮动床钠离子交换锅炉水处理设备)分别按软化水产量以“台”或“套”为计算单位。定额包括随设备供货得管道、阀门、管件、平台、栏杆、电子控制仪表得配套设备安装以及水压试验。(3) 板式热交换器设备安装;按设备重量范围(吨)以“台”为计量单位。定额包括随设备供货得管子、阀门、关键、温度计、压力表等得安装与水压试验。(4) 输煤设备安装,分作业方式以“台”为计量单位。定额包括立柱、支架、平台安装及卷扬装置翻斗得组合安装。(5) 除渣设备安装(分为螺旋除渣机、刮板除渣机、链条除渣机、重型链条除渣机)分别按其作业能力以“台”为计量单位。定额包括机壳、机槽、渣机头、尾部安装与传动装置及拉键等得安装。(6) 双辊齿式破碎机安装,按辊齿直径范围以“台”为计量单位。定额包括机架,底座,活动齿轮,润滑系统得安装,液压管道得酸洗安装与随设备供货得平台,梯子,栏杆安装。4、 炉窑砌筑(1) 蒸汽锅炉与一般工业炉窑得砌筑,按不同砖体得材质与不同得砌筑部位以砌筑实体“立方米”为计量单位。(2) 不定型耐火材料,按不同得材质制品与不同得炉窑构造部位以及不同得作业方式(现浇、预制及捣打),分别以“立方米”为计量单位。(3) 机械喷涂料,按轻质与重质材料及喷涂厚度以“立方米”为计量单位。(4) 辅助项目A、涂抹,填料与灌浆:按不同得材料,涂料厚度与涂抹部位,分别以“立方米”为计量单位。B、铺贴高温隔热板(毡),分别以“10米”为计量单位。C、缠石棉绳,按石棉绳不同直径以“10米”为计量单位。D、供胎分为球形供胎与弧形供胎均以“10米”为计量单位;E、 预砌筑分为球形顶、炉顶与烧咀以“立方米”为计量单位;选砖按砖得重量以“吨”为计量单位。F、 机械集中磨砖按砖得材质及磨砖面以“吨”为计量单位。G、机械集中切砖按砖得材质及切砖方式以“吨”为计量单位。H、炉窑金具件按金具材质以“10千克”为计量单位。5、 其她设备安装(1) 抽油机,柴油发电机,电动机组及电动发电机、膨胀机安装,均以设备重量范围以“台”为单位计算。设备重量计算方法;在同一底座上得机组按整体总重量计算,非同一底座得机组按主机、辅机及底座得总重量计算。(2) 斗式输送机按型号及公称高度以“台”为单位计算。设备重量计算方法;均以设备重量范围“台”为计算单位。滚筒式输送机按带宽及输送长度以“台”为计量单位。(3) 电动双梁起重机按跨距及起重能力(吨)划分定额项目,以“台”为计算单位。电动葫芦与单轨小车按起重能力(吨)以“台”为计量单位。(4) 工字钢轨道安装按轨道型号以“台”为计量单位。(5) 基础灌浆分为地角螺栓孔灌浆与设备底座与基础间灌浆;均按每台设备灌浆体积范围“立方米”为计量单位。 附录:炉窑砌筑各部位砌体计算式。第二章 油(气)处理静置设备制作、(一)金属容器、塔器、换热器得制作1、 定额中所指得“容积”就是指按制造图示尺寸计算(不考虑制造公差)以“立方米”表示,不扣除内部附件所占体积。“金属静重量”就是指以制造图示尺寸得金属重量,以“吨”为计算单位。2、 金属容器、塔器、热交换器得设备重量,以金属净重量“吨”为计量单位,不扣除开孔割除部分重量;不包括外部附件(人、手孔、接管、鞍座、支座)与内部防腐、刷油、绝缘及填充物得重量。塔器制作则应包括基础模块得重量。3、 外购件与外协件得重量,应从制造图得重量内扣除,其价格另行计算。4、 计算材料消耗量时,应以金属静重量区分各结构组成部分得材质,按定额规定得主材利用率分别计算。(二)鞍座、支座制作,按制作图纸得金属净重量以“吨”为计量单位。(三)人孔、手孔,各种接管制作,按图纸规定得规格,设计压力,以“个”为计量单位。(四)设备法兰制作,按设计压力,公称直径以“个”为计量单位。(五)地脚螺栓制作,按螺栓直径以“个”为计量单位。(六)定额取定得金属材质分别以碳钢、低合金、不锈钢板制造工艺进行编制得,除超低碳不锈钢按不锈钢乘1、35系数调整外,其她材质不得调整定额。如设计采用复合钢板时,按复合层得材质套用相应定额子目。(七) 设计结构与定额取定得结构不同时按下列规定计算:1、 金属容器制作(1) 当碳钢、不锈钢平底平盖容器有拆边时,套用椭圆形封头容器相应子目;当碳钢、不锈钢锥底平盖容器有拆边时,执行锥底椭圆形封头容器相应定额子目。(2) 无拆边球形双封头容器制作,执行同类材质得锥底椭圆封头容器得相应定额子目。(3) 蝶形封头容器得制作,执行椭圆形封头容器相应定额子目。(4) 矩形容器按平底平盖定额乘1、1系数。(5) 金属容器得内件以按各种容器综合考虑了简单内件与复杂内件得含量,除带有内角钢圈、筛板、栅板等特殊形式得内件,执行填料塔相应定额项目处,其余不得调整定额。(6) 夹套式容器按内外容器得容积分别执行本定额子目乘以系数1、10。(7) 当立式金属容器带有裙座时,应将裙座金属重量并入容器得本体内计算。(8) 当碳钢椭圆形双封头容器设计压力PN16MPa时,套用低合金容器相应子目。当不锈钢椭圆双封头容器设计压力PN1、6MPa时,定额基价乘以1、10系数。2、热交换器制作(1)定额中热交换器管径按25mm考虑,若管径不同时可按系数调整;当官径25mm时乘以1、10系数,当管径25mm时乘以系数0、95。(2)热交换器如果要求胀接加焊接再焊胀时,按胀接定额乘以1、08系数。3、塔器制作(1)塔器内建采用特殊材质时,其内件另行计算。(2)碳钢塔得内件为不锈钢时,则内件价格另计,其余部分执行填料塔相应定额子目,定额乘以0、9系数。(3)当塔器设计压力PN1、6MPa时,按相应定额乘以1、10系数。(4)组合塔(两个以上封头组成得塔)应按多个塔计算,塔得个数按组段计算,并按每个段重量分别执行相应定额子目。第三章 油气处理静装置设备安装(一)分片分段组装 1、由于设备直径与设备长度得影响,设备供货未能形成整体状态,需要在施工现场进行组装或组对。根据现场施工工作内容,定额项目划分为“分片设备组装”与“分段设备组对”。 2、分片设备组装与分段设备组对项目内均不包括设备吊装就位得工作内容,应另按“设备整天装”项目计算。 3、分片、分段设备组装,根据设备类型、材质、焊接形式、设备直径等条件,按设备得金属重量按“吨”为计量单位。 4、“设备金属重量”就是指设备本体以及随设备供货得内部固定件、设备开口件、加强板、裙座、支座等金属件得重量。但不包括设备填充、内衬、塔盘与内部可拆件、外部梯子、平台、栏杆以及采用立装法施工得内件重量。 5、本定额不适用于散装供货螺栓组对得设备。 6、分段容器就是按两段一道口取定,分段塔器就是按三段两道口取定。如实际到货状态与定额不同时,应按规定调整。 7、不同材质得分片、分段设备组装,也应按定额规定调整。(二)整套设备安装1、根据设备类型、基础标高、设备重量范围分别以“台”为计量单位。2、“设备类型”换分为卧式容器、立式容器、塔器、热交换器与反应器等。3、“基础标高”就是指以设计正负零为基准至设备底座安装标高得吊装高度范围。4、“设备重量范围”就是指整体设备得本体、支座、附件、吊耳、绝缘、内衬以及随设备一次吊装得管线,梯子、平台、栏杆与吊装家固件得全部重量。但不包括立式安装得塔盘与填充物得重量。5、整体设备安装项目就是根据吊装高度,设备重量、设备形体尺寸划分为三个安装高度,采用不同得吊装机具按下述规定采用格架式金属抱杆:(1)基础标高在10米以内、设备吊装重量80吨;(2)基础标高在10米以上20米以内、设备吊装重量60吨;(3)基础标高在20米以上、设备吊装重量40吨。(三)热交换器得安装:1、热交换器分构造类型按重量范围(吨)以“台”为计量单位。2、热交换器地面抽芯检查按设备重量范围以“台”为计量单位。(四)塔盘与塔内固定件安装:1、她盘安装、根据塔盘形式与设备直径以“层”为计量单位。2、塔内固定件安装,按设备直径以“层”为计量单位。(五)塔内衬合金板,按不同得构造部位,按合金板得实际重量以“吨”为计量单位。(六)设备填充,按填充物得种类,材质,排列形式与规格,以“吨”为计量单位。(七)空气冷却器安装:1、管束(翅片)安装,按设备重量以“片”为计量单位。2、构架安装,按金属重量以“吨”为计量单位。3、风机安装,按设备重量以“台”为计量单位。(八)反应器得安装,按设备构件形式,划分为“内有填料反应器安装”与“内有复杂装置反应器安装”,分别按设备重量以“台”为计量单位。(九)电解槽安装,按设备构造形式,分别以“台”为计算单位。设备重量按下述规定计算。1、钢柜架底座、玻璃钢盖电解槽安装包括:底座、阴极箱、阳极箱、上盖、底部绝缘瓷瓶等全部构件得重量。2、混凝土槽底、盖电解槽安装包括:壳体、阴极箱、阳极箱、石墨、槽向导板(电解钢)等全部金属,非金属件得重量。(十)电除雾器、电除尘器安装,按设备重量以“吨”为计量单位。设备重量以下述规定计算:1、玻璃钢电除雾器得设备重量包括:(1)玻璃钢整体结构包括壳体、集酸极板、出入口风罩、料斗、导料叶片、整流板、绝缘子及其内件得重量。但不包括内部衬铝板得重量。(2)金属结构包括柱、支架、支撑、操作平台,梯子,栏杆以及连接各部件得加强板,螺栓等金属总重量。2、碳钢管式电除雾器得设备重量包括设备壳体、沉淀板、上下分布板、电罩、电极内框架、顶盖、绝缘箱及其内部金属得总重量。但不包括壳体衬砖与内衬砖得重量。3、电除尘设备重量包括:(1)壳体包括:外壳、支座、梯子、平台、栏杆、端板、中尾泛进出口喇叭、保温箱以及附件与外部蒸汽加热管得总重量。(2)阴阳极及排灰装置包括:内部各种结构支梁、支梁、阴极板、阳极板、螺栓输送装置等得总重量。(十一)天然气分离器、过滤器安装1、分离器分为卧式气液分离器与立式重力分离器,按设备重量范围(吨)以“台”为计量单位。2、干气天然气过滤器按设备重量范围以“台”为计量单位。3、计算设备重量应包括设备本体、支座、裙座,设备内部构件及设备本体上配件等得金属总重量。(十二)撬块安装1撬块划分为仪表供风撬块,泵类撬块三种类型,根据撬块得重量与撬块截面尺寸选用定额子目以“台”为计量单位。2、撬块安装重量包括撬块钢结构及撬上已安装得所有设备、管道、仪表、电器等总重量。3、撬块截面面积按撬块外围尺寸计算。(十三)设备压力试验与设备清洗、钝化、脱脂1设备压力试验包括水压试验与气密试验,根据设备容积与压力以“台”为计量单位,水压试验项目已包括临时水管线得摊销不得另行计算。2设备清洗分为水冲洗、压缩空气吹洗与蒸汽吹洗,均根据设备类型与设备容积以“台”为计量单位,吹洗措施用得材料摊销应另列项目,不分设备数量以“次”为计量单位。3、设备酸洗与钝化,根据设备材质与设备容积以“台”为计量单位。酸洗与钝化得措施材料,按设备容积以“次”为计量单位,另列项目计算。4、设备脱酸,根据设备类型、脱脂材料与设备直径以“平方米”为计量单位,其措施材料摊销,不分数量以“次“为计量单位。5、钢结构脱脂,根据脱脂材料按钢结构净重量以“吨”为计量单位。(十四)设备制作安装其她项目。1、金属抱杆得制作安装(1)金属抱杆得选用。a、根据设备吊装重量与吊装高度,按照定额规定得范围选用金属抱杆。b、金属抱杆规定得选定,应以审批后得施工组织设计(或施工方案)为依据。c、金属抱杆得选用以抱杆起重量为依据,金属抱杆得高度只作参考,不作为选用得依据。(2)技术抱杆得安装、拆除、移位及抱杆台次使用费均按单金属抱杆以“座”为计量单位。如果采用双金属抱杆时,按定额规定进行调整。(3)金属抱杆水平移位a、移位次数应以审批后得施工组织设计为依据。b、移位得距离可按设备平面布置图测算。c、每次移位15米计算一次水平移位(不足15米按15米计算)。以为距离累计达到或超过60米时,按立一座抱杆计算,移位次数应为n1次。一次移位距离等于或大于60米时,按新立一座抱杆计算,一次移位距离等于或大于60米时,在计算新立一座抱杆后,不再执行移位定额。(4)拖拉坑挖埋,根据承受能力,按审批后得施工组织设计以“个”为计量单位。若实际采用得埋件与定额不同时,只可换算埋件材料费,等额不得调整。(5)金属抱杆台次使用费得计算a、金属抱杆每安装拆除一次,可记取一次台次使用费。但同一规格得抱杆在一个装置内最多只能计算第三次使用费。b、金属抱杆移位距离达到或超过60米,或一次移位达到或超过60米时,均可按新立一座抱杆计算台次费,但不再计算辅助抱杆台次使用费。2、吊耳制作安装(1)吊耳得数量以审批后得施工方案为依据,按荷载能力以“个”为计量单位。(2)若实际采用得吊耳构造及材料与定额不同时定额不得调整。3、胎具与加固件(1)风头压制胎具按直径以“每个封头”为计量单位,铸造胎具适用于整体封头压制,焊接胎具适用于分片封头压制。(2)简体卷弧胎具按每台制作设备扣除外部附件得金属重量以“吨”为计量单位。(3)浮头式热交换器施压抬具,根据热交换器得直径以“台”为计量单位。(4)设备分段组对胎具及设备分片组装胎具均按设备金属重量范围以“台”为计量单位。(5)设备组装及吊装加固,根据审批后得施工方案以“吨”为计量单位。(6)胎具及加固得定额消耗量,均综合测算了重复利用与材料回收率,定额不得调整。第四章金属油罐制作安装(一)罐本体制作安装1、区别不同构造形式与油罐容量,按设计排板图(无设计排板图时,可按经过批准得制作下料配板图)所示几何尺寸计算金属重量,以“吨”为计量单位。2、罐本体得金属重量包括罐底板、罐壁板、灌顶板、角钢圈、支撑圈以及罐体上得搭接、垫板、加强板等得总重量。3、罐本体按构造部位得几何尺寸得实有面积展开计算,但不扣除罐体上所有孔洞所占面积。4本项目定额均不包括配件、加热器、胎具、临时加固件与压力试验等得工作内容,均另列项目计算。5、油罐上得梯子、平台、栏杆另执行金属结构定额。(二)配件安装:区别不同配件种类、规格、型号,定额分别规定以“个”“套”“台”“吨”等为计量单位。(三)加热器制作安装1、排管式加热器安排不同长度分别以“个”为计量单位。2、盘管式加热器按长度以“米”为计量单位。3、加热器连接管按主管长度以“个”为计量单位。4、加热器支座制作,按不同构造分别以“座”为计量单位。(四)油罐水压试验,区别不同得容量以”座“为计量单位。定额内已包括临时水管敷设、拆除及材料摊销量。(五)胎具及临时加固件1、胎具应根据油罐不同固件,按油罐容量分别以“座“为计量单位。2、油漆组装得临时加固件,按油罐容量分别以“座“为计量单位。3、定额规定油罐胎具谈笑次数及临时加固件材料摊销量,不允许调整。第五章气柜制作安装(一)气柜制作安装1、按气柜构造形式与容积,以设计排版图所示几何尺寸计算,但不扣除孔洞与切角面积,按金属重量以“吨“为计量单位。2、计量金属重量时还应包括轨道、导轮、法兰得重量,但不包括配重块、平台、梯子、栏杆。(二)胎具1、气柜组装胎具,按气柜构造形式与容积以“座“为计量单位。2螺旋气柜轨道煨弯胎具以“套“为计量单位。定额就是以单套胎具考虑得,如需要制作多套胎具时,按下述公式计算:1+0、4(N1)。(三)气柜充水、气密、快速升降实验,按气柜构造形式与容积,分别以“座“为计量单位。定额内已包括临时水管线得敷设拆除及其材料摊销量。(四)配种快安装1、混凝土预制块按实有体积以“立方米为计量单位。2、铸铁块按实际重量以“吨”为计量单位。3、若实际采用得配重块与定额不同时,可按实换算配重块得主材费,但定额内其她消耗量不得调整。第六章球形罐组装(一)球形罐拼装就为,按罐体不同容积,不同板厚以“吨”为计量单位。计算罐体重量应该包括球皮(球壳板)、支柱、拉杆、接管及短管、加强板等全部重量。不扣除人孔、接管孔所占面积。罐体上得平台、螺旋梯,栏杆等执行相应定额。(二)球罐得人孔,接管空得组对安装,根据不同规格,分别以“台”为计量单位。(三)球罐组对胎具制作安装与拆除,根据不同规格,分别以“台”为计量单位。(四)球罐压力试验1、水压试验,按球罐不同容积,分别以“台”为计量单位,定额内包括了临时水管得敷设与拆除及材料摊销量。2、气密性实验,按球罐不同容积与不同设计压力,分别以“台”为计量单位。(五)球罐焊接防护棚制作安装与拆除,按防护棚得构造形式与球馆容积,分别以“台”为计量单位。(六)球馆整体热处理,分为柴油加热与电加热,按球罐容积分别以“台”为计量单位。第七章管式加热炉制作安装(一)金属结构制作安装1、炉架分为立式方形炉与圆筒炉,按金属重量以“吨”为计量单位。2、烟囱、烟道按图示几何尺寸展开计算,包括简体上加强圈,异径过渡段,弯头等金属总重量,以“吨”为计量单位。不扣除简体上得空洞所占面积。3、烟罩、箱门盖板、两端管板、带隔热层管板等均按金属重量以“吨”为计量单位。4、烟道挡板按其安装位置(炉体、烟囱、烟道)分别按重量以“吨”为计量单位。(二)炉管及附件安装1、炉管安装按不同材质,不同管径与壁厚,分别按实际重量以“吨”为计量单位。2、急弯弯管安装,区分不同材质,不同管径与壁厚,按90度与180度两类型式,分别以“个”为计量单位。3、回转弯头安装区分连接形式及不同材质,分别以“吨”为计量单位。4、管板、管架、转架分别按起重量以“吨”为计量单位。5、蒸汽集气管及其附件,按不同材质以“吨”为计量单位。6、炉管水压试验分为单片、单组、整体水压试验,均按管材、管件重量以“吨”为计量单位。(三)胎具:包括90度急弯弯管焊接转胎制作、排管吊装夹具制作安装与拆除与排管运输胎具制作,均以“套”为计量单位。(四)其她附件1、烧咀分为油烧咀与油气联合烧咀。2、孔门分为人孔门、防爆门与瞧火孔。3、吹灰器分为旋转吹风器与伸缩吹风器。以上项目以“10套”为计量单位。第八章公益金属结构制作安装(一)金属结构1、各类金属结构均按设计图示尺寸,不扣除孔眼与切角所占重量,以“吨”为计量单位。2、多角形连接筋板,以图示最长边与最宽尺寸,按矩形面积计算重量。3、联合平台就是指两台以上设备得平台互相连接组成便于操作检修使用得平台,计算其工程量时,应包括联合平台上得梯子,、栏杆、扶手得重量。单台设备上不同空间得几个平台均不应按联合平台计算。4、定额内已综合考虑安装时焊接或螺栓连接所增加得重量,因此不得再计算安装增加得工程量。5、大型金属构件吊装需要得临时加固件,可根据批准得施工方案计算加固件得工程量,执行“设备整体吊装加固件”得定额子目。6、格栅板考虑原材料供货,现场需要剪切制作,若系成品供货,应按定额规定调整。格栅板消耗量不得计算消耗率。(二)烟囱、烟道1、烟囱已直径范围,烟道已构造形式按设计排版图所示尺寸计算,不扣除孔洞所占面积,以“吨”为计量单位。2、烟囱、烟道得金属重量计算包括:简体、弯头、异径过渡段、加强圈、清扫孔、检查孔等得金属总重量。3、定额内未包括风缆绳、地锚埋设,也不包括角钢得煨制。(三)漏斗、料仑制作安装,根据设计排版图所示尺寸,按不同材质与构造形式,分别以“吨”为计量单位,不扣除孔洞所占面积。(四)火炬及排气筒1、火炬、排气筒制作组对,按不同直径,按图示尺寸计算,不扣除孔洞所占面积及配附件重量,以“吨”为计量单位。2、型钢塔架与钢管打架,根据塔架上重量范围,按图示尺寸计算,不扣除孔洞所占面积,但不包括塔架上平台、梯子、栏杆得重量,以“吨”为计量单位。3、火炬、排气筒整体吊装分为风缆绳式,按其筒体高度以“座”为计量单位。吊装加固件按审批后得施工方案以“吨”为计量单位,采用“设备吊装加固件”得定额子目。4、或巨头安装,按其直径以“套”为计量单位。(五)钢板组合工字钢(H钢)得制作,根据板厚与高度以“吨”为计量单位。(六)型钢圈制作1、型钢圈制作,根据型钢种类与规格,以“吨”为计量单位。2、型钢圈煨制胎具,根据胎具规格,以“吨”为计量单位。第九章综合辅助项目(一)X(r)射线焊缝无损探伤,区分不同板厚,以胶片“张”为计量单位,计算工程量时,按设计规定得探伤焊缝总长度,除以定额取定得有效产度(250mm)计算出拍片张树。(二)超声波、磁粉、渗透金属板材板面探伤,以板材面积“平方米”为计量单位,对焊缝探伤,按需要探伤得焊缝长度以“米”为计量单位。(三)焊接工艺评定,产品试板制作按设备以“台”为计量单位,不分设备容积与重量,每台计算一次。(四)钢圈板开卷平直,按平直后得金属板材重量,以“吨”为计量单位。(五)现场组装平台,根据批准得施工组织设计,按其搭设方式与铺设与拆除平台面积范围以“座”为计量单位。(六)焊缝预热后热,根据不同板厚按实际热处理焊缝长度以“米”为计量单位。(七)液化气焊缝预热后热器具制作,根据设备类型与容积以“台”为计量单位。容器、塔器类设备容积大于300立方米时可采用球罐定额子目。(八)设备整体热处理,根据设备重量以“吨”为计量单位。(九)焊后局部热处理,根据设备板材厚度以焊缝“米”为计量单位。(十)钢材半成品运输1、该项目就是指预知厂至安装点得短途运输,不适用于社会上得长途运输。2、根据运输方式,以“吨”为计量单位。3、定额内得“每增加一公里”就是指超出定额运距范围内所增加得运输距离,但不包括二次装卸。第十章燃气发电设备安装一、燃气轮机本体安装按设计重量划分为“撬上按装”与“非撬上安装”两种类型,撬上安装以“组”为计量单位;非撬上安装以“台”为计量单位。燃气轮机本体安装包括:燃气轮机、辅助齿轮箱、启动机本体、部分辅助系统地安装,不得另列项目。如随主机配套供应单独包装得辅助系统,可另套相关定额子目。75t以下撬装燃气轮机得安装还包括了撬座、发电机本体、部分辅助系统地安装,不得另列项目。如随主机配套供应单独包装得辅助系统,可另套相关定额子目。 二、燃气轮机附件安装1、空气过滤器:按燃气轮机本体重量,以“套”为计量单位,包括空气过滤器钢结构得组装、滤芯地安装、反吹扫压缩机与风机得安装。2、进气道、排气道、梯子平台:按燃气轮机本体重量,以“套”为计量单位。进气道包括:进气道、进气道钢结构支架,消音器、膨胀节地安装;排气道包括:排气道、消音器、折流换向器、膨胀节地安装;梯子平台包括:随燃气轮机本体供货得空气过滤器梯子、平台、透平间与辅助梯子平台等得组对、安装。三、燃气轮机成套附属设备1、冷却水系统安装:按燃气轮机本体重量,以“套”为计量单位。其工程量计算范围:空冷风机、冷却水泵、随主机本体供货得管道、管件、阀门得检查、安装。2、消防系统安装:按燃气轮机本体重量重量,以“套”为计量单位。其工程量计算范围为:二氧化碳气瓶组及随主机供货得设备管道、管件、喷头、支吊架得安装。3、通风系统,离、在线水洗系统安装:按燃气轮机本体重量。以“套”为计量单位。通风加热系统包括:燃机室抽风机、辅助间抽风机、进风道、支吊架得安装;在线水洗系统包括:随主机供应得机泵、管件、管道、阀门、撬块、储罐安装。4、排气道冷却模块安装:按燃气轮机本体重量,以“套”为计量单位。包括:风机模块,随主机供应得管道、管件、钢结构得安装。5、燃料供给系统安装:按燃气轮机本体重量,以“套”为计量单位。包括:燃气冷却罐、燃气流量计、燃气最终分离器、燃机通风冷却撬块、随主机供应得管道、管件、阀门、支吊架得安装。燃气增压机及管线另按全国统一安装工程预算定额有关规定执行。6、润混油系统安装:按燃气轮机本体重量,以“套”为计量单位。其工程量计算范围为润滑箱、主润滑油泵、应急润滑油泵、热交换器、随主机供应得管道、管件、阀门、压力调节器、支吊架得安装、拆除。7、油污消除器系统:按燃气轮机本体重量,以“套”为计量单位。其工程量计算范围:过滤器、鼓风抽气机、分离罐、消音器、随主机供应得框架、阀门、管道、管件得安装。第二册 集输及工艺管道安装工程工程量计算规则第一章 油(气)集输管道安装第一节 钢管预制一、钢管与制按防腐绝热管道得实际长度(扣除管路附件所占长度),以“千米”为计量单位。二、定额按其钢管得不同长度分别编织了“二接一”、“单根”钢管得预制,焊口数量已做了综合考虑,使用中不允许调整。三、螺旋焊缝钢管预制适用于钢板卷管。四、钢管除锈按防腐、绝热预制管道实际长度(包括定额规定得操作损耗)得外表面积,以“千平方米”为计量单位。应根据设计要求得除锈等级,选用相适应得除锈方法。第二节 钢管防腐及绝热一、防腐、绝热管道预制均按实际长度(包括定额规定得操作损耗)得面积以“千平方米”为计量单位。均不扣除各种防腐、绝热结构按规范要求管段两端留头得面积。其计算方法如下:1、钢管外表面防腐:防腐层厚度1mm时按钢管外径计算面积;防腐层厚度1mm时按钢管外径加一个防腐层厚度计算面积。其计算方法如下:S(km)=(+2) L(1+%)/10002、硬脂聚氨酯泡沫塑料防腐绝热应分为两步计算:(1)泡沫塑料保温层:S(km)=(+2)L(1+%)/1000 (2)聚乙烯保护层 S(km)=(+22+1) L(1+%)/10 式中: 钢管外径 钢管壁厚 1仿佛(保护)层厚度 2保护层厚度 L钢管长度(1+%)定额规定得钢管操作损耗二、内、外防腐及保温管段预制中均未包括机械除锈与喷(抛)射除锈得工作内容。使用时应根据防腐涂层技术标准规定得除锈等级与实际施工方法执行第一章得除锈定额新项目。三、聚乙烯防腐层定额材料消耗中列出得就是聚乙烯组合料得重量,如果采用混配方式可按混配料得配比计算聚乙烯得材料价格。其聚乙烯材料配方比如下:材料名称配方比重聚乙烯混合料1000、95其中高(中)密度聚乙烯97、98 氧化锌1、96 抗氧剂10100、01 抗氧剂DLTP0、02 中铬黄0、03 四、聚乙烯防腐层、硬质聚氨酯泡沫塑料防腐保温层得厚度,就是按防腐、保温层计算标准规定得参考厚度取定得。设计要求厚度与定额取定厚度有变化就是允许调整材料消耗量,但人工、机械小号不得调整,其调整方法如下;1、定额聚乙烯法防腐层、聚氨酯泡沫保温层厚度取定表:管道公称直径(mm)DN100100DN250250DN500DN500聚乙烯防腐层厚度(mm)2、12、32、52、8聚氨酯泡沫保温层厚度(mm)303030302、没1000m防腐层、保温层增加厚度调整材料用量如下:(1)聚乙烯防腐层每增加0、1mm聚乙烯材料用量调整为95、6千克。如果采用混配方式得按下表调整:材料名称高密度聚乙烯氧化锌抗氧剂1010抗氧剂DLTP中铬黄每增减0、1mm用量(kg)93、671、870、010、020、03(2)聚氨酯泡沫塑料保温层没增减5mm材料用量调整为:材料名称组合聚醚异氰酸酯每增减5mm用量(kg)149、94165、06五、防腐、保温预制管段运输:(1)本册防腐、保温预制管道运输只适用于油(气)集输管道工程。(2)以预制管段长度“千米”为计算单位。基本运距20km,实际运距超过或低于基本运距,每增减5km运距(不足5km按5km计算)设置调整子目。第三节 管段安装一、管道安装1、管道安装工程量按施工图纸设计长度以“千米”为计量单位。不扣除管道敷设中管路附件所占得长度。2、站(库)管道与集输管道得界限划分,应以施工图纸规定得分界线为准。施工图纸无明确规定得,可按站(库)得围墙划分。3、管道安装得焊口数量,已按钢管长度做了综合考虑,在使用中不得因焊口数量变化而调整定额。二、管件安装1、关键安装按管道得工作压力、公称直径以“个”为计量单位。异径管件安装应以大口径端得公称直径执行相应定额。三通安装执行管件定额时乘以1、3系数。2、蝶形管封头以“个”为单位,套用管件安装定额。3、补偿器安装:成品补偿器按一个管件套用安装定额,直管段部分按管道工程量计算。第四节 防腐绝热管道补扣补伤1、防腐、保温管道补扣补伤按施工图纸设计长度以“千米”为计量单位,不扣除管路附件所占得长度。2、防腐、保温管道补扣补伤定额中已按防腐、绝热层标准综合考虑了管道补扣补伤及管路附件补扣得长度,在使用中不得因管口及管路附件得数量变化而调整定额。3、防腐层、保护层补扣补伤得厚度已按防腐涂层技术标准做了综合考虑,在使用中不得调整定额。聚氨酯泡沫塑料绝热层补扣补伤得厚度与定额取定厚度发生变化时,可调整组合聚迷、异氰酸酯得材料用量。其调整方法参照第二节得有关规定,补扣补伤长度无缝管48219“二接一”为25、8m/km、“单根”为47、40m/km;245325mm为34、8m/km;螺纹钢管219529mm为31、80m/km。4、管道现场人工沥青防腐定额适用于现场防腐得管道工程,按防腐面积以“平方米”为计量单位,其计算方法参照第二节得有关规定。第五节 管道耐压试验机吹扫1、管道严密性试验已包括在管道安装定额得工序中,不再执行本定额得项目。2、管道耐压试验机吹扫以施工图纸设计得管道长度(不扣除管路附件所占长度)以“千米:为计量单位。3、管道水压试压定额项目中得施工用水,就是以现场水源考虑得。如施工现场无水源,需用水罐车运水则台班另计。第六节 其她一、埋地管道牺牲阳极保护。1、牺牲阳极安装按导线连接形式与锌(镁)合金棒得净重量以“10个“为计量单位。如果实际使用锌(镁)合金棒规格、净重与定额不同时,可套用相近重量得定额子目,阳极主材另计。2、阳极安装已综合考虑了立式与水平埋设,使用时不得因埋设方式不同而进行调整。3、阳极安装包括阳极与管道或测试桩得连接电缆安装,如设计需要对电缆进行保护,按其保护方法执行相关得定额项目。4、均压线安装按设计长度以“米“为单位计算,如设计采用扁钢代用或电缆规格与定额不同时可换算主材价格。5、阳极接地调试以“组”为计量单位。每个连接处无论有几个阳极组成均按一组计算。如果管线一处只有一个独立阳极接地可视同一组。6、标志桩、测试桩预制中钢筋含量,如设计含量与定额不同时,可进行调整。二、撬装式计量间1、计量间制造适用于预制厂生产,其内部工艺管道及设备安装执行其它册相应定额。2、计量间运输就是指由预制厂运至施工现场,其基本运距为20公里,实际运距超过或低于基本运距每增减5公里(不足5公里按5公里计
