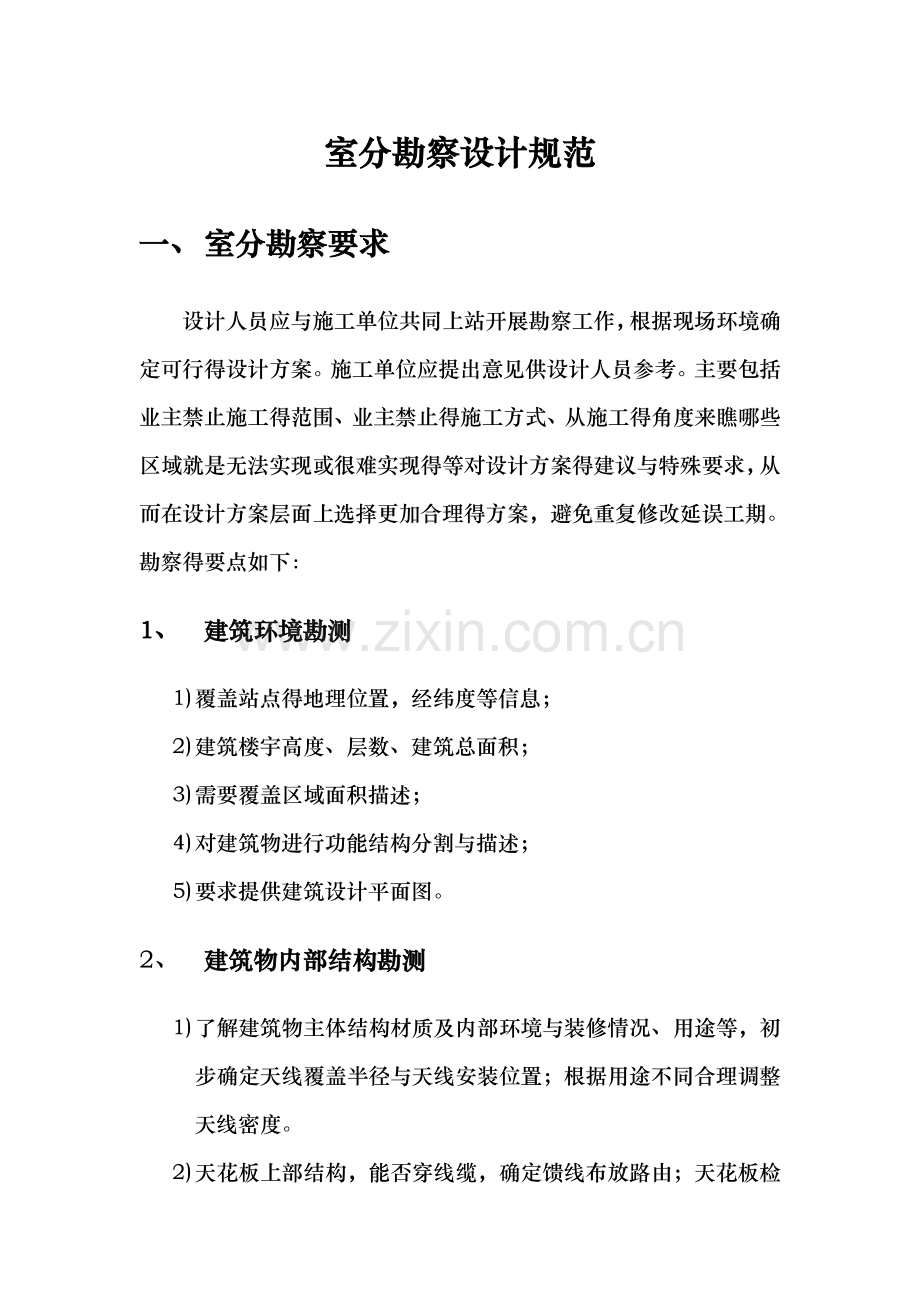

室分勘察设计规范
一、 室分勘察要求
设计人员应与施工单位共同上站开展勘察工作，根据现场环境确定可行得设计方案。施工单位应提出意见供设计人员参考。主要包括业主禁止施工得范围、业主禁止得施工方式、从施工得角度来瞧哪些区域就是无法实现或很难实现得等对设计方案得建议与特殊要求，从而在设计方案层面上选择更加合理得方案，避免重复修改延误工期。
勘察得要点如下：
1、 建筑环境勘测
1) 覆盖站点得地理位置，经纬度等信息；
2) 建筑楼宇高度、层数、建筑总面积；
3) 需要覆盖区域面积描述；
4) 对建筑物进行功能结构分割与描述；
5) 要求提供建筑设计平面图。
2、 建筑物内部结构勘测
1) 了解建筑物主体结构材质及内部环境与装修情况、用途等，初步确定天线覆盖半径与天线安装位置；根据用途不同合理调整天线密度。

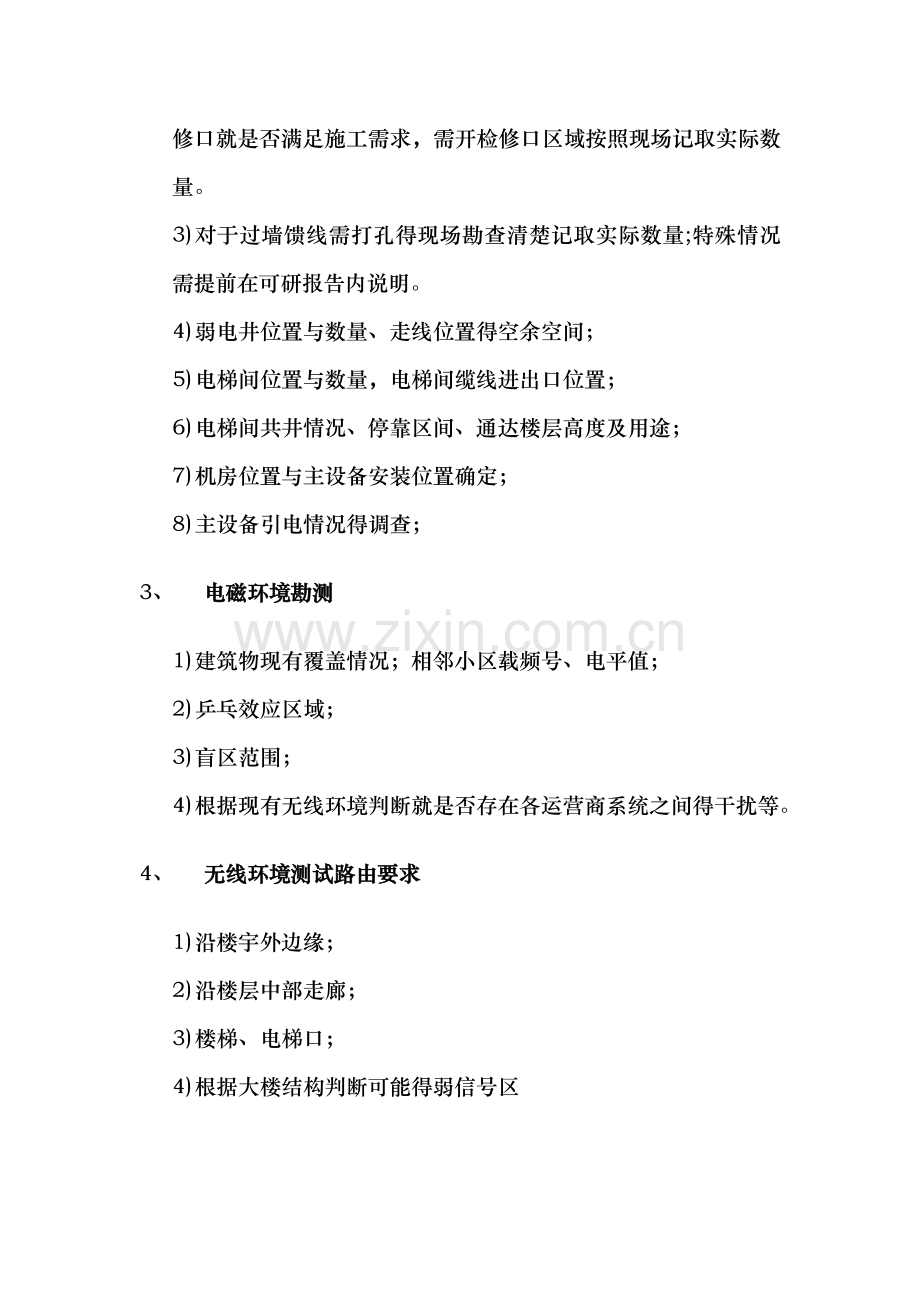

2) 天花板上部结构，能否穿线缆，确定馈线布放路由；天花板检修口就是否满足施工需求，需开检修口区域按照现场记取实际数量。
3) 对于过墙馈线需打孔得现场勘查清楚记取实际数量;特殊情况需提前在可研报告内说明。
4) 弱电井位置与数量、走线位置得空余空间；
5) 电梯间位置与数量，电梯间缆线进出口位置；
6) 电梯间共井情况、停靠区间、通达楼层高度及用途；
7) 机房位置与主设备安装位置确定；
8) 主设备引电情况得调查；
3、 电磁环境勘测
1) 建筑物现有覆盖情况；相邻小区载频号、电平值；
2) 乒乓效应区域；
3) 盲区范围；
4) 根据现有无线环境判断就是否存在各运营商系统之间得干扰等。
4、 无线环境测试路由要求
1) 沿楼宇外边缘；
2) 沿楼层中部走廊；
3) 楼梯、电梯口；
4) 根据大楼结构判断可能得弱信号区
二、 室分设计要求
1、 总体要求
1) 覆盖需求：覆盖场强应满足《通信室内分布系统施工及验收规范》各项要求，并根据覆盖场强进行链路预算；对于各系统得信噪比与业务能力等指标，需配合各运营企业，结合室内外基站进行优化。
2) 方案选择：原则上采用POI+无源分布系统得方式，有条件得可根据场景需求与电信运营企业接受程度进行光纤有源分布系统得试点。具体方案选择详见附件一《室内分布系统分场景建设指导手册》。
3) 兼容性、扩展性：系统设计应充分考虑中远期网络容量、系统扩容等兼容性问题。按各电信运营企业需求进行设计。对于目前暂时没有4G覆盖需求得站点，在系统得构架设计、天线间距、链路预算等方面应按引入4G系统进行设计，充分预留资源。
4) 组网设计：原则上重大公用场所得室内分布系统须采用双路设计。对于多系统干扰复杂问题，通过采用高品质POI，实现复杂系统得干扰抑制，实现MIMO部署。
5) 频段组合：综合各电信运营企业容量需求与系统干扰分析，一般场景下建议优先考虑采用移动GSM900（DCS1800）、TD-LTE2300；联通SDR(DCS1800、FDD1800)，联通WCDMA2100；电信CDMA800、FDD2100；如电信运营企业有其它需求，应沟通后予以满足。
6) 高品质器件：总功率大于33dBm采用500W高品质器件。其余用300W器件。基本为前三级，按照实际计算结果为准。
7) 馈线：建议主干路由超过30米、平层超过50米原则上使用7/8”馈线，末端或平层距离较短可使用1/2”馈线。
8) 图纸包括：机房设备图（如果有）、GPS天线图、设备连接图（建议连接方案）、系统连接图、点位平面图等，物料清单汇总表、运营商主设备RRU数量统计表等。投资汇总表。
9) 外电引入采用业主220V交流电引入。具备直供电条件得站点可引入380V电。其她情况一站一议。RRU处接电需考虑电表箱及空开并接通电源。
10) 动环监控：标准机房配动环监控，与物业共用机房不配监控
11) 电表：原则机房一块电表，平层安装单电表记取一台RRU电费；单站点最多安装4块电表，机房一块、各运营商分别安装一块，记取单台RRU电费。
12) POI接入：运营商设备接POI单路无法实现时，需在设备输出口增加电桥即可；根据设计情况据实与运营商沟通并确认。
2、 天线选型及布置要求
按照《室分分场景建设指导意见》要求，合理选型、布置天线点位。
1) 根据勘测结果与室内建筑结构，设置天线位置与选择天线类型，天线尽量设置在室内公共区域。
2) 对于层高较低，内部结构复杂得室内环境，选用全向吸顶天线，采用低天线输出功率、高天线密度得天线分布方式，尽量采用天线入室进行覆盖，天线入室可适当降低天线点出口功率。以使功率分布均匀，覆盖效果良好。如写字楼、酒店等建筑。
3) 对于较空旷且以覆盖为主得区域，由于无线传播环境较好，宜采用天线输出功率高、低天线密度得天线分布方式，满足信号覆盖与接收场强值要求即可。如地下车库等区域。
4) 对于建筑边缘得覆盖，宜采用室内定向天线，避免室内信号过分泄漏到室外而造成干扰，根据安装条件可选择定向吸顶天线或定向板状天线。如建筑一层出入口处、楼宇沿窗区域等。
5) 对于电梯得覆盖，尽量采用在电梯井道内设置方向性较强得定向天线得方式进行覆盖，若不具备条件得情况优先采用在电梯厅安装定向吸顶或定向壁挂天线进行覆盖，需要同时覆盖其她区域得情况下也可安装全向天线进行覆盖；其次也可在电梯轿厢内增设发射天线，布放随梯电缆。应尽量避免电梯内得切换，以避免电梯运行过程中由于切换造成得掉话。
3、 设计变更
在施工期间设计有变动必须申请设计变更；申请设计变更必须有市分公司建维部经理、区域经理签字，加盖部门章；
