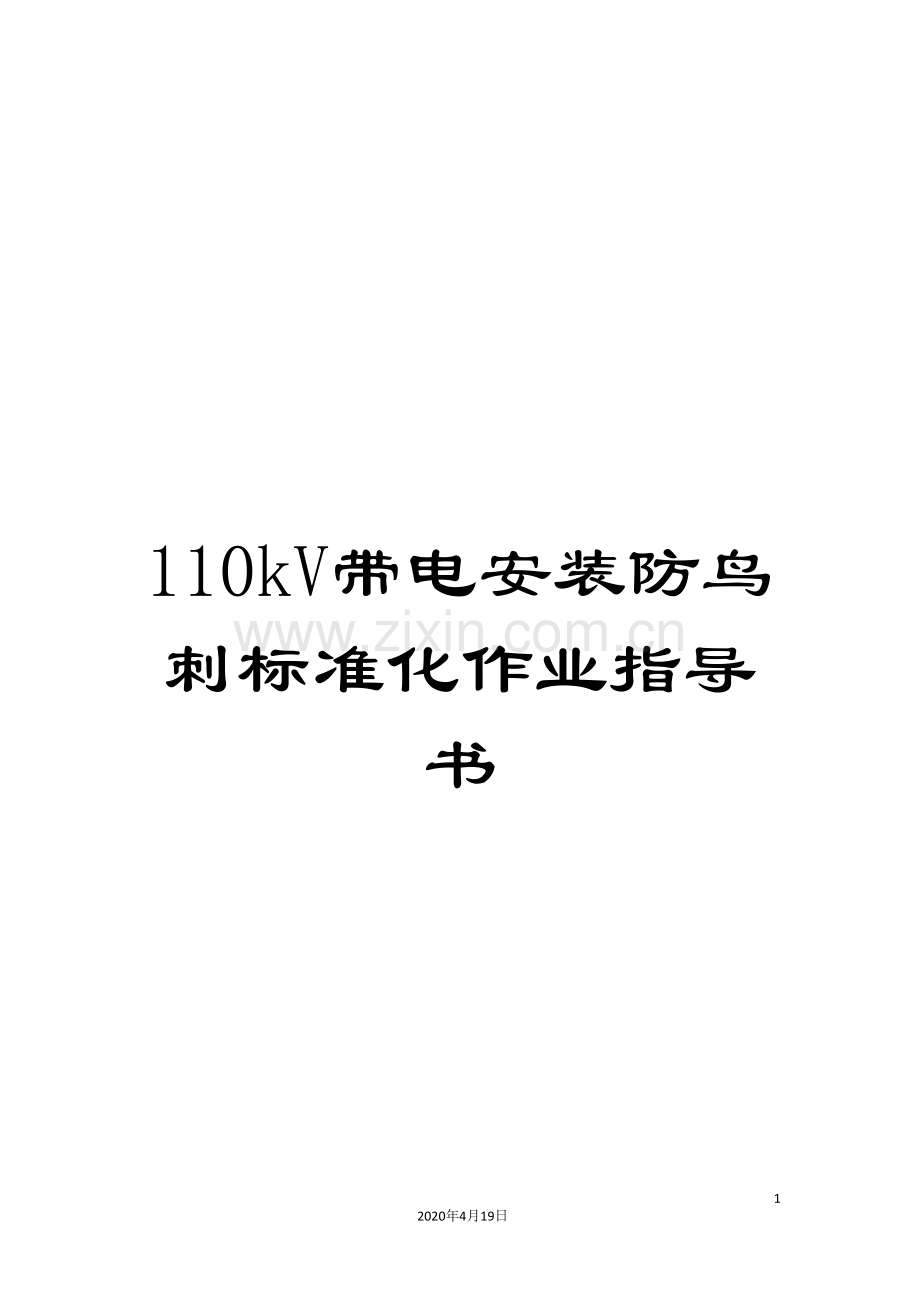

110kV带电安装防鸟刺标准化作业指导书.doc

110kV带电安装防鸟刺标准化作业指导书

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。

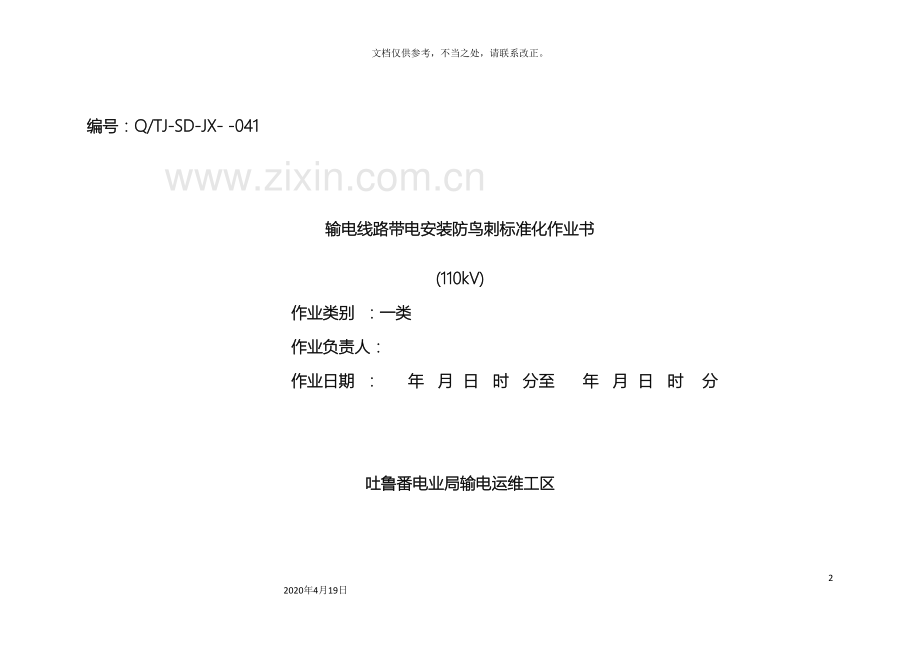

编号：Q/TJ-SD-JX- -041

输电线路带电安装防鸟刺标准化作业书
(110kV)
作业类别 ：一类
作业负责人：
作业日期 ： 年 月 日 时 分至 年 月 日 时 分

吐鲁番电业局输电运维工区

班

1 范围
适用于吐鲁番电业局所管辖的110kV线路
2 引用文件
国家电网安监[ ]83号电力安全工作规程（电力线路部分）
国家标准GB50233- （110-500kV架空送电线路施工及验收规范）
检修规范：
1．每项作业开始前，由作业负责人组织作业人员，从人员、作业方法、作业环境、设备系统及使用各种工器具等方面查找存在的危险点，要求准确，无遗漏。
2．有针对性地制定安全技术措施。安全技术措施内容要具体、严谨、完整可靠，且责任明确落实，做到安全措施到项、责任到人、监督到位，确保安全措施落实。 对所有作业人员进行安全措施交底。
3．找出危险点，制定预控措施的关键是让每一个作业人员清楚危险点在哪里，如何控制。
4．抓住危险点预控实施过程中的关键环节，突出危险点预控措施的针对性、实效性，坚持每项措施有的放矢，针对每个危险点制定相应预控措施，克服形式主义的不良行为。
5．注意对实施中的危险点预控措施的补充，提高预控措施的可靠性，由于危险点预控措施在编审过程中，可能存在对于潜在的危险点认识不全的问题。因此，在实施中结合当时的作业情况，对预控措施加以补充，使其更加完善，对危险点控制更加有效。
6．预控措施执行后的总结。每一项预控措施执行后，由工作负责人组织所有作业人员进行总结，找出执行中存在的问题，为下一次作业提供经验。

3 工作前准备
3.1宣读工作任务。宣读人： 工作任务单编号：
3.2 分工：
序号
具体工作安排
责任人
备注
1
备品备件准备

2
工器具(专用工具、常见工具)

3
材料

4
工作票填写(电力线路带电)

5
班前会的相关事宜（如危险点分析）的布置

召开人

召开时间
年 月 日
3..3备品备件
序号
名称
规格
单位
数量
√
备注
1
各类螺栓
ф16*70、ф16*90
个
200

3.4 工器具
序号
工器具名称
规格
单位
数量
√
备 注
1
绝缘绳套
Φ18
个
4

2
绝缘吊绳
Φ16
根
4

3
绝缘组一滑车

个
4

3.5材料
序号
材料名称
规格
单位
数量
√
备 注
1
上字型杆防鸟刺

个
15

2
直线塔防鸟刺

个
20

3
耐张塔防鸟刺

个
40

4
耐张杆防鸟刺

个
31

5
直线排杆防鸟刺

个
18

4现场班前会
4.1危险点分析及预控措施
序号
危险点
预控措施
1
工器具不合格
1、安全帽应检查帽壳、帽箍、下腭带等附件完好无损，有合格标签并在使用周期内。2、安全带应检查扣环、销子灵活无卡涩，外观无破损，连接铆钉牢固并在使用周期内。3、绝缘工器具在使用前应进行外观检查和测试。
2
高空坠落
2、杆塔上作业人员必须带好安全帽，使用安全带应系在杆塔牢固的构件上，防止受力后从杆顶脱出或被锋利物割伤，扣环要扣牢固，移位时不得失去安全绳的保护。
3
人身感应电
1、绝缘工器具有效长度：（ 110 ）KV，（ 1.3）米，承力工具和绳索：（ 110 ）KV，（ 1.0 ）米，人体与带电体的最小安全距离：（ 110 ）KV，（ 1.0 ）米，2、等电位电工必须穿全套合格的屏蔽服，且 屏蔽服衣、裤、袜各连接点要牢固，测其两端最远点电阻不得大于20欧姆。3、更换绝缘子前，应对零值、低值绝缘子进行检测，良好绝缘子片数不得少于：（ 110 ）KV，（ 5 ）片。4、带电作业必须设专人监护，监护范围不得超过一个作业点，复杂的或高杆塔上的作业应增设塔上监护人。
4
坠物伤人
1、组装绝缘工具时应认真检查各连接点是否牢固，2、恢复防振锤时，应认真检查各部件金具确已连接好，确认后方可拆除工具。3、进入工作现场的作业人员应戴好安全帽，作业点垂直下方不准有人逗留，传递工具时工作人员应在导线下方侧面，防止工具或材料掉下伤人。组装阻波器卡子和合成绝缘子时作业点垂直下方不准有人逗留，组装好后应认真检查各部件金具弹簧销、碗头及球头确已连接好，确认后方可返回地面。

4.2 安全注意事项
序号
内 容
1.
在天气良好无风的情况下进行此项作业，如遇雷、雨、风力大于5级停止作业。
2.
核对线路名称、杆号、色标进行登杆作业，防止误登杆塔。
3.
塔上作业必须系安全带，在杆塔上移位时不得失去保护绳的保护，安全带应系在杆塔牢固的构件上，防止被锋利物割伤。
4.
作业点垂直下方禁止有行人或工作人员逗留，上下传递必须用绳索吊送，禁止抛扔。
5
加强监护，及时纠正作业人员不规范的动作。
6
工作结束后，及时通知调度。
现场人员签名：

5工作流程
5.1作业分工
序号
作 业 内 容
√
分组负责人
1
地电位作业人员：
地面配合作业人员：

2
专责监护人：

5.2 开工
序号
内 容
√
负责人
1
与调度联系停用重合闸，得到许可

2
正确佩带个人安全用具安全用具：大小合适，锁扣自如，由工作负责人监督查。

3
工作负责人组织全体工作人员带好安全帽在现场列队宣读工作票，交代工作任务，安全措施、注意事项，工作班人员明确后，进行签字。工作负责人发布开始工作的命令。

5.3作业内容及标准
序号
工序
作业步骤及标准
工作注意事项
负责人
备注
1
检查工具
1、 正确佩带个人安全用具：大小合适，锁扣自如。由工作负责人监督检查
2、 派专人对所需工具进行测量，检查工具数量
1、绝缘工具使用前，应仔细检查其是否损坏，变形失灵。对使用绝缘测试仪进行检测

2
登杆准备
1、 登杆电工认真检查安全带、二保险、安全帽、脚扣合格后方可使用。
2、 地面电工认真检查杆根有无裂纹，拉线是否紧固合格后方可登杆。
在杆塔上作业移位时，不得失去安全带保护
3
组装工具及更换金具
1、杆上电工携带绝缘吊绳登杆塔至横担处，安装好组一滑车，以地面电工配合起吊防鸟刺杆上电工对A、C相横但安装防鸟刺，安装完毕后，杆上电工携带组一吊绳B相横但处，以地面电工配合吊起防鸟刺，安装B相横但处。
1、 传递绝缘工具时金属部位不允许短接绝缘子
2、 杆塔上下传递工具绳扣应正确可靠
4
工艺要求
1、 防鸟刺要安装到位全部撇开，螺栓加备帽。

5.
返回地面
检查杆塔横担和导线上是否有遗留物后，返回地面
下杆塔要平稳，在杆塔上作业转位时，不得失去安全带的保护

6工作结束
序号
内 容
责任人
备注
1
检查杆塔是否遗留工具或材料。

2
检查工作现场是否遗留工器具或材料，做到工完场清。

3
向调度消票，投入重合闸运行。召开班后会。

7班后会
发现问题及处理情况

遗留问题

评价
（整个工作结束后的总结、评价）

8现场监督
局 领 导：

职能部室：

工区领导：
