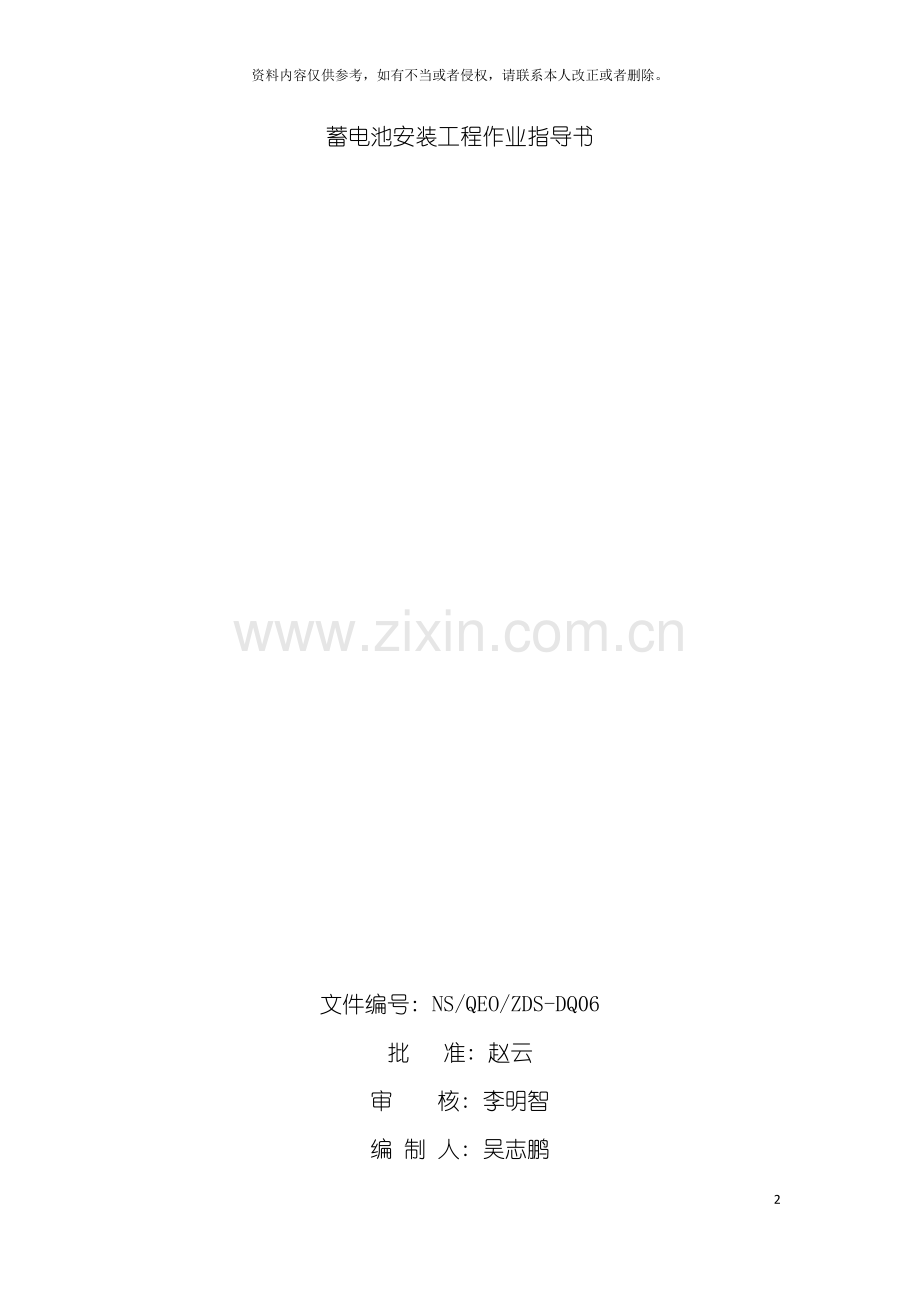

蓄电池安装工程作业指导书

文件编号: NS/QEO/ZDS-DQ06
批 准: 赵云
审 核: 李明智
编 制 人: 吴志鹏

一.总则
1.为保证蓄电池组的工程安装质量, 促进工程施工技术水平的提高, 确保蓄电池组的安全运行, 制定本作业指导书, 作为统一的施工作业技术准则。
2.本作业指导书适用于电压为24V及以上, 容量为30A·h及以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装。
3.根据工程实际情况, 本指导书主要介绍免维护蓄电池施工工艺。
二.工艺流程

1.开箱检查
设备到达现场后, 应在规定期限内作验收检查, 并应符合下列要求:
a.包装及密封良好。
b.开箱检查清点数量, 型号、 规格应符合设计要求; 附件齐全, 元年无损坏及漏液情况。
c.产品的技术文件齐全。
d.电池如长期放置, 需拧紧密闭气塞, 清理干净, 在极柱上涂抹防腐脂。
2.施工准备
2.1将蓄电池室打扫干净, 做到清洁、 干燥、 通风良好。
2.2设备支架安装
按照图纸设计尺寸, 将厂家所电池支架安装到蓄电池室, 找平找正, 固定牢固。如有支架掉漆现象则在电池安装前进行补漆。
2.3半蓄电池逐个用干布擦试干净, 搬运到蓄电池室内。在搬运摆放过程中, 严禁将蓄电池倒置或重叠, 严禁是电池正、 负极短路。
3.蓄电池安装
3.1蓄电池组安装
3.1.1蓄电池安装前, 应按下列要求进行外观检查:
a.蓄电池槽应无裂纹、 损伤、 槽盖应密封良好。
b.蓄电池的正、 负端柱必须极性正确, 并应无变形; 防酸栓、 催化栓等部件应齐全无损伤; 滤气帽的勇气性能良好。
c.连接条、 螺栓及螺母应齐全。
3.1.2清除蓄电池表面污垢时, 应采用酒精擦拭。
3.1.3蓄电池组的安装应符合下列要求。
a.蓄电池放置的平台, 基架及间距应符合设计要求。
b.蓄电池安装应平稳, 间距均匀; 同一排、 列的蓄电池应高度一致, 排列整齐。
c.连接条及抽头的接线应正确, 接头连接部分应涂以电力复合脂, 螺栓应紧固。
d.有抗需要求时, 其抗震设施应符合有关规定, 并牢固可靠。
3.1.4蓄电池的引出电缆的敷设除应满足《电缆线路施工及二次接线工艺作业指导书》的内容外, 还应满足下列要求:
a.电缆的引出线应用塑料带标明正、 负极的极性, 红色为正, 兰色为负。
b.电缆穿出蓄电池室的孔洞及保护管的管口处, 应用耐酸材料密封。
3.1.5每个蓄电池应在其台座或壳的外表用耐酸材料标明编号。
3.2蓄电池组充放电
3.2.1准备工作
a.检查设计图纸中有关蓄电池部分的电缆是否全部敷设, 二次接线是否完成并经过试验合格。
b.检查直流屏是否安装调试完成, 充、 放电回路是否试验合格。
c.由生产厂家调试人员配合完成蓄电池控制模块的安装, 调试工作。
d.检查电流是否可靠运行, 并在交底内容中注标充电期间严禁断电。
e.检查蓄电池室内不得有明火。
3.2.2蓄电池初充电时应符合下列要求
a.采用恒流充电时, 其最大电流不得超过制造厂规定的最大允许值。
b.采用恒压充电法充电时, 其充电的起始电流不得超过允许最大电流值; 单体电池的端电压不得超过2.4V。
c.装有催化检的蓄电池, 当充电电流大于允许最大的电流值充电时, 应将催化检取下。
3.2.3蓄电池在初充电结束时应满足下列要求:
a.充电容量应达到产品技术条件的要求, 一般不得小于额定容量的85%。
b.恒流充电法, 电池的电压、 电解液的密度应连接3小时以上稳定不变, 电解液产生大量气泡; 恒压充电法, 充电电流应连续10小时以上不变, 电解液的密度应连续3小时以上不变, 且符合产品技术条件规定的娄值。
3.2.4初充电结束后, 电解液的密度及液面高度需调整到规定值, 并应再进行0.5小时的充电, 使电解液混合均匀。
3.2.5蓄电池组首次放电终了时应符合下列要求
a.电池的最终电压及密度应符合产品技术条件的规定, 电压不足1.0V的电池数不应超过总数的5%, 且最低不得低于0.9V。
b.不合标准电池的电压不得低于整组电池中单体电池的平均电压的2%。
c.不合格的电池应由厂家及时更换, 如蓄电池已提前投运, 则应将不合格的蓄电池放在整组电池的未尾。
3.2.6首次放电完毕后, 应按产品技术要求再次充电, 且间隙时间不宜超过10小时。
3.2.7蓄电池组在5次充、 放电循环内, 放电容量应不低于10小时率放电容量的95%。
3.2.8在整个充、 放电期间, 应按规定时间记录每个蓄电池的电压, 电流及电解液的密度、 温度。充放电结束后, 应绘制整组充、 放电特性曲线。
3.2.9蓄电池充好电后, 在移交运行前, 应按产品的技术要求进行使用和维护。
