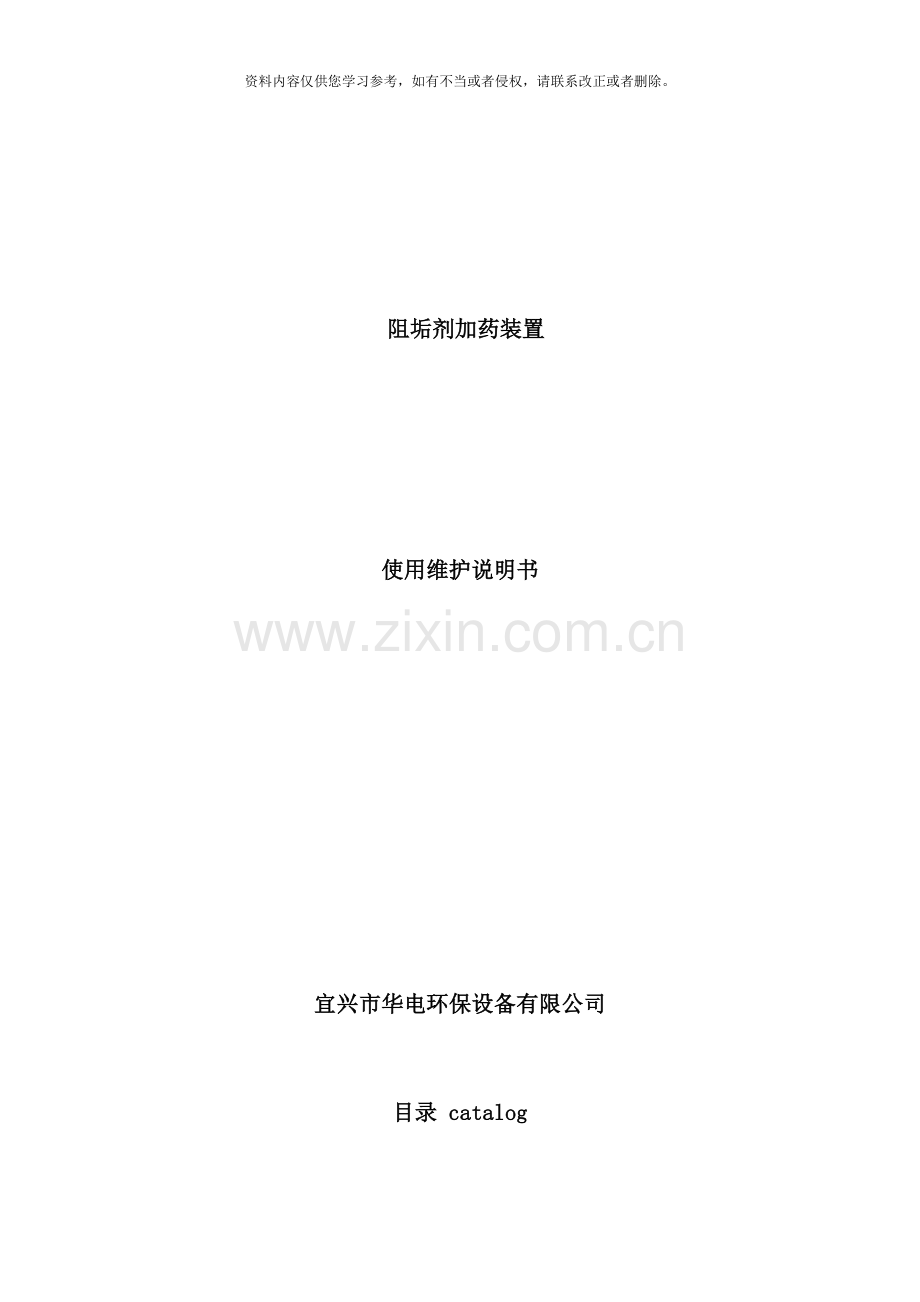

阻垢剂加药装置

使用维护说明书

宜兴市华电环保设备有限公司

目录 catalog

1. 设备名称及型号 Device name and type
2. 用途及适用范围 Application and sphere of application
3. 技术参数、 结构形式及工作原理 Tech data, structural style and principle of work.
3.1 、 总体 main part
3.2 、 主要部件 major component 1
3.3 、 主要部件2 major component 2
4.设备的安装和调试 equipment installation and debugging
5.操作和使用 operation and use
6.维护保养与故障排除 maintaining and fault resolution
6.1设备的维护和保养equipment maintaining
6.1.1 日常维护和保养 maintenance overhaul
6.1.2 定期维护和保养 routine maintenance
7.2设备常见故障及处理办法equipment common fault and solution
7.2.1 机械元、 部件常见故障common faults of mechanical element
7.2.2 电气元器件常见故障 common faults of electrical apparatus elements
7.2.3 液压元件常见故障 common faults of hydraulic element
8.附表 attachment
附表1 专用工具明细表 attachment 1 list for special purpose tools
附表2主要部件明细表 attachment 2 list for main parts
附表3备件、 易损件明细表 attachment 3 list for spare parts and wearing parts

1. 设备名称及型号 Device name and type
设备名称: 阻垢剂加药装置 规格型号: ZGJY1/2-25

2. 用途及适用范围 Application and sphere of application
用途: 工业循环冷却系统在自然运行时, 会因循环水的硬度、 碱度、 PH值、 浓缩倍数、 气温、 环境温度等因素的综合影响产生结垢倾向, 两者对循环冷却系统的安全和运行都产生不良影响, 为了抑制结垢发生, 就需向水中人工投加阻垢剂。
适用范围:火力发电或石油化工冷却循环水处理。

3. 技术参数、 结构形式及工作原理 Tech data, structural style and principle of work.
3.1 、 总体 main part
装置各单元技术参数:
1) 搅拌溶液箱
型式: 立式圆形容器
设计压力: 常压
设计温度: 4～50℃
容积: 1.0m 3
材质: Q235B内衬5mm橡胶
外形尺寸(直径x高度x壁厚): φ1000×1800×6mm
数量: 1台
生产厂家:
2) 搅拌器
减速方式: 摆线针轮式
输入转速: 1500rpm
输出转速: 136rpm
减速比: 11
材质: SS304
叶轮直径: 250mm
电机型号: BLD11-11-0.55
电机电源: 380V/450V
电机功率: 0.55kW
数量: 1套
生产厂家:
3) 液位计
型式: 侧装式磁翻板液位计(配套隔离阀)
型号: UHC-AB-1000
接口规格: DN25 PN1.0
材质: SS304
有效长度: 1000mm
输出信号/输出信号方式: 带开关量输出4～20mA远传信号
数量: 1台
生产厂家:
4) 计量泵
型式: 机械隔膜计量泵
型号: GM0025
流量: 25L/h
排出压力: 12bar
冲程: 72spm
冲程: 72spm
功率: 0.37KW
电源: 380V/50Hz(三相)
控制信号: 4～20mA
调节流量范围/精度: 10～100%/±1%
数量: 2台 (一用一备)
生产厂家:
材质:
泵头: 316SS
泵体: 316SS
泵座: 316SS
进出口连接: 316SS
隔膜: PTFE
密封圈: 氟橡胶
润滑油型号: 美孚600×P220
5) 过滤器
型式: Y型过滤器
材质: SS304
直径: DN20 PN1.0
过滤精度: 0.3mm
滤元型式: 梯形丝绕型式
滤元材质: SS304
数量: 2只
生产厂家:
6) 安全阀
型式: 弹簧式
型号: A21W型
规格: DN20 PN1.6
材质: SS304
数量: 2套
7) 缓冲压力容器
规格: φ89×200
容积: 1升
材质: SS304
数量: 2套
8) 压力表
型号: YTBF-160H
规格: 1.6级, 螺纹: M20×1.5
材质: SS304
测量范围: 0～1.6MPa
连接形式: 丝口连接
数量: 2只
生产厂家:
9) 管 道(详见加药系统图)
a、 计量泵出口管道
材质: SS304
规格(外径X壁厚): φ25×2.5mm
b) 外接管道接口规格
进水接口规格/材料: φ32×2.5mm/SS304
药箱出液接口规格/材料: φ38×2.5mm/SS304
排污放空接口规格/材料: φ38×2.5mm/SS304
溢流接口规格/材料: φ38×2.5mm/SS304
排气接口规格/材料: φ32×2.5mm/SS304
总出药口规格/材料: φ25×2.0mm/SS304
10) 系统阀门参数(详见加药系统图)
球阀: DN25 PN1.0 2只 SS304
球阀: DN32 PN1.0 2只 SS304
球阀: DN20 PN1.0 5只 SS304
止回阀: DN20 PN1.6 2只 SS304
生产厂家: 上海阀门五厂或等同
11) 就地控制柜或按钮箱
数量: 1套
主要元器件: 施耐德或等同
柜壳材质: 不锈钢
生产厂家:
12) 组合装置
外形尺寸(长×宽×高): 2300×1800×2400mm
材质: Q235B
装置净重: 1600kg
运行荷重: 2400kg
装置配电功率/电压 1.29KW/450V/50HZ
数量: 1套
生产厂商:
结构形式: 阻垢剂加药装置主要包括药液溶配系统、 计量投加系统、 安全系统和控制系统四个部分。 固体药剂加入溶药箱内, 然后按比例加入除盐水或凝结水搅拌溶解, 由计量投加系统加到锅炉汽包内, 投加控制可采用手动方式, 也可依据上位系统输出的控制信号, 进行随动控制, 自动投加。

工作原理: 工业循环冷却系统在自然运行时, 会因循环水的硬度、 碱度、 PH值、 浓缩倍数、 气温、 环境温度等因素的综合影响产生结垢倾向, 两者对循环冷却系统的安全和运行都产生不良影响, 为了抑制结垢发生, 就需向水中人工投加阻垢剂。
常见的阻垢剂包括聚磷酸盐、 聚羚酸盐和膦酸盐等等。

3.2 、 主要部件 major component 1
序号
设 备 名 称
主要规格参数
数量
生产厂家

阻垢剂加药装置
ZGJY1/2-25。由以下组成
1套

1
搅拌溶液箱
规格: φ1000×1800 V=1.0m3 钢衬胶
1台

2
搅拌器
叶轮与搅拌轴为SS304 N=0.55KW
1台

3
磁翻板液位计
UHC-AB-1000 带开关量输出4～20mA远传信号 材质不锈钢304
1台

4
隔膜计量泵
型号: GM0025
参数: 25L/H 12bar 0.37KW
泵头、 阀体、 阀座: 316SS
膜片PTFE, 密封圈氟橡胶。
2台

5
管式过滤器
型式: Y型过滤器 DN20 SS304
2台

6
缓冲压力罐
规格: φ89×200 V=1L SS304
2台

7
安全阀
型式: 弹簧式 DN20 PN1.6 SS304
2台

8
装置管道
DN32、 DN25、 DN20 SS304
1批

9
球阀
DN25 PN1.0 SS304
2只

10
球阀
DN32 PN1.0 SS304
2只

11
球阀
DN20 PN1.0 SS304
5只

12
止回阀
DN20 PN1.6 SS304
2只

13
压力表
0～1.6MPa SS304
2只

14
就地控制箱( 含装置内电缆、 线管及电气安装材料)
柜壳材质: 不锈钢
主要元器件施耐德或等同
1台

15
安装紧固件
SS304
1套

16
装置底座、 平台
与护栏
2300×1800×2400mm 材质: Q235B
1套

3.3 、 主要部件2 major component 2
无

4.设备的安装和调试 equipment installation and debugging
1、 清洗搅拌箱、 废水从储液箱的排污口排出。
2、 检查搅拌装置是否安装平稳、 牢固。并检查电源是否接通, 在投入使用前空转1分钟; 无3、 噪声且运转平稳为正常。
4、 检查计量泵是否安装平稳、 牢固; 并检查电源是否接通。
5、 检查各管、 阀件等是否安装完好。
如以上工作检查完毕, 即可投入使用。

5.操作和使用 operation and use
1、 检查加药装置地脚平台是否在同一水平线上( 不需装地脚螺) , 泵出液口有丝扣联接头, 快速接头、 法兰式接头, 把相应的接头接好, 连接电源。
2、 做好操作前的准备工作、 计量泵箱体、 减速机机箱内注入适量的机械油, 以油位水平线为准。( 计量泵操作规程见说明书)
3、 关闭排污阀、 管道阀, 自动或手动加注药液, 按通电源、 电控柜、 电源指示灯亮则表示电源接通。按下搅拌罐体按钮, 搅拌机开始工作 3-5分钟后, 打开管道阀门、 打开流量控制阀, 按下计量泵启动按钮, 计量泵开始工作。
4、 要定期检查计量泵进料口是否堵塞, 对管线、 过滤器定期清洗、 以防堵塞。
5、 定期检查搅拌装置, 查看搅拌轴是否转动灵活, 叶轮是否扭曲变形, 联轴套是否松动, 以免轴扭力过大、 消耗搅拌功率。损坏了应及时更换。
6、 装置中, 要定期对安全阀, 压力表及各管线阀门进行检查, 以免发生泄漏事件。使用两泵加药应交替使用, 避免长期启用或停用同一台泵。

6.维护保养与故障排除 maintaining and fault resolution
6.1设备的维护和保养equipment maintaining
6.1.1 日常维护和保养 maintenance overhaul
每天检查设备周围是否有腐蚀气体和流体; 检查气压管路的密封性, 若有出现漏气现象应及时修补。
Daily check to make sure no corrosive gas and liquid around the device, check the sealability of pneumatic circuit, and repair once leaking.
6.1.2 定期维护和保养 routine maintenance
每月应检查阀们是否灵活、 畅通。检查罐身是否有生锈、 破损并及时修补。检查螺丝是否松动和失效。
每年检查焊缝是否牢固、 密封圈是否老化。每年对罐体油漆一遍做防锈处理。
Monthly check whether the valves is flexible and unclogged. Check the rust in the body or damage and repair once find any. Check screws to make sure not losing and disabled. Annually check whether the welding line is firm,and whether the obturating ring is senescent. Arrange annual rust prevention treatment for the paints on device body.

7.2设备常见故障及处理办法equipment common fault and solution
7.2.1 机械元、 部件常见故障common faults of mechanical element
故障
原因
消除方法
安全不排放液或额定排量不足
进口管路堵塞或阻力太大
疏通进口管路及采取相应措施减少阻力
进口管路连接处空气进入
拧紧连接丝扣或密封接口
填料漏损严重
拧紧或更换填料
泵体内管路内有空气额
排除空气
液压室内有空气
排除空气
进出口单向阀关闭不严
检查阀座, 清洗或更换阀球
进出口单向阀处密封垫泄漏
检查密封面或更换密封圈
补油阀不补油, 补油不足, 补油频繁或补油阀泄漏油
调节补油阀弹簧松紧或整修补油阀密封面, 清洗及更换钢球
放气阀密封不严
关紧放气阀
安全阀起跳频繁
调节弹簧松紧, 找出原因采取相应措施消除
输送介质不清净
用过滤等方法除净
隔膜腔内限制板处密封不严
拧紧泵头端部螺丝或找出原因进行消除
闷头螺钉密封不严
拧紧闷头螺钉
液压油不清净, 引起三阀工作不正常
更换清净液压油
计量精度降低
同上述各条原因
按上述相应方法消除
电机转速不稳
稳定电阀频率及电压
流量调节机构的调量螺丝磨
损或窜动
更换磨损件或找出原因进行消除
传动减速机震动及噪音
泵超负荷运转
降低负荷量
液压室内过压, 安全阀不起跳
调节或更换安全阀弹簧
填料过紧, 发热磨擦力过大
放松或更换填料
蜗杆窜动
找出原因进行消除
传动零件间隙增大
找出原因, 调整间隙或更换磨损件
7.2.2 电气元器件常见故障 common faults of electrical apparatus elements
参考电气元件说明书。
7.2.3 液压元件常见故障 common faults of hydraulic element
无

8.附表 attachment
附表1 专用工具明细表 attachment 1 list for special purpose tools
序号
名称
单位
数量
制造商
备注
1
无
无
无
无
无
附表2主要部件明细表 attachment 2 list for main parts
阻垢剂加药装置由以下组成:
序号
设 备 名 称
主要规格参数
数量
生产厂家

阻垢剂加药装置
ZGJY1/2-25。由以下组成
1套

1
搅拌溶液箱
规格: φ1000×1800 V=1.0m3 钢衬胶
1台

2
搅拌器
叶轮与搅拌轴为SS304 N=0.55KW
1台

3
磁翻板液位计
UHC-AB-1000 带开关量输出4～20mA远传信号 材质不锈钢304
1台

4
隔膜计量泵
型号: GM0025
参数: 25L/H 12bar 0.37KW
泵头、 阀体、 阀座: 316SS
膜片PTFE, 密封圈氟橡胶。
2台

5
管式过滤器
型式: Y型过滤器 DN20 SS304
2台

6
缓冲压力罐
规格: φ89×200 V=1L SS304
2台

7
安全阀
型式: 弹簧式 DN20 PN1.6 SS304
2台

8
装置管道
DN32、 DN25、 DN20 SS304
1批

9
球阀
DN25 PN1.0 SS304
2只

10
球阀
DN32 PN1.0 SS304
2只

11
球阀
DN20 PN1.0 SS304
5只

12
止回阀
DN20 PN1.6 SS304
2只

13
压力表
0～1.6MPa SS304
2只

14
就地控制箱( 含装置内电缆、 线管及电气安装材料)
柜壳材质: 不锈钢
主要元器件施耐德或等同
1台

15
安装紧固件
SS304
1套

16
装置底座、 平台
与护栏
2300×1800×2400mm 材质: Q235B
1套

附表3备件、 易损件明细表 attachment 3 list for spare parts and wearing parts
序号
名 称
规格型号及主要参数
数量
厂 商
一
随机备品备件

1
磁翻板校整柱
磁翻板液位计配套
1套

2
计量泵备件包
GM0025计量泵配套
1套

3
指示灯
控制柜配套
5只

4
按钮
控制柜配套
5只

二
运行二年备品备件

1
就地压力表
0-1.6MPa,不锈钢304
1件

2
磁翻板校整柱
磁翻板液位计配套
2套

3
计量泵备件包
GM0025计量泵配套
1套

4
断路器
控制柜配套
5只

5
热过载继电器
控制柜配套
5只

6
接触器
控制柜配套
5只

7
控制继电器
控制柜配套
5只

8
选择开关
控制柜配套
5只

9
指示灯
控制柜配套
5只

10
按钮
控制柜配套
5只
