伸缩器的作用.docx

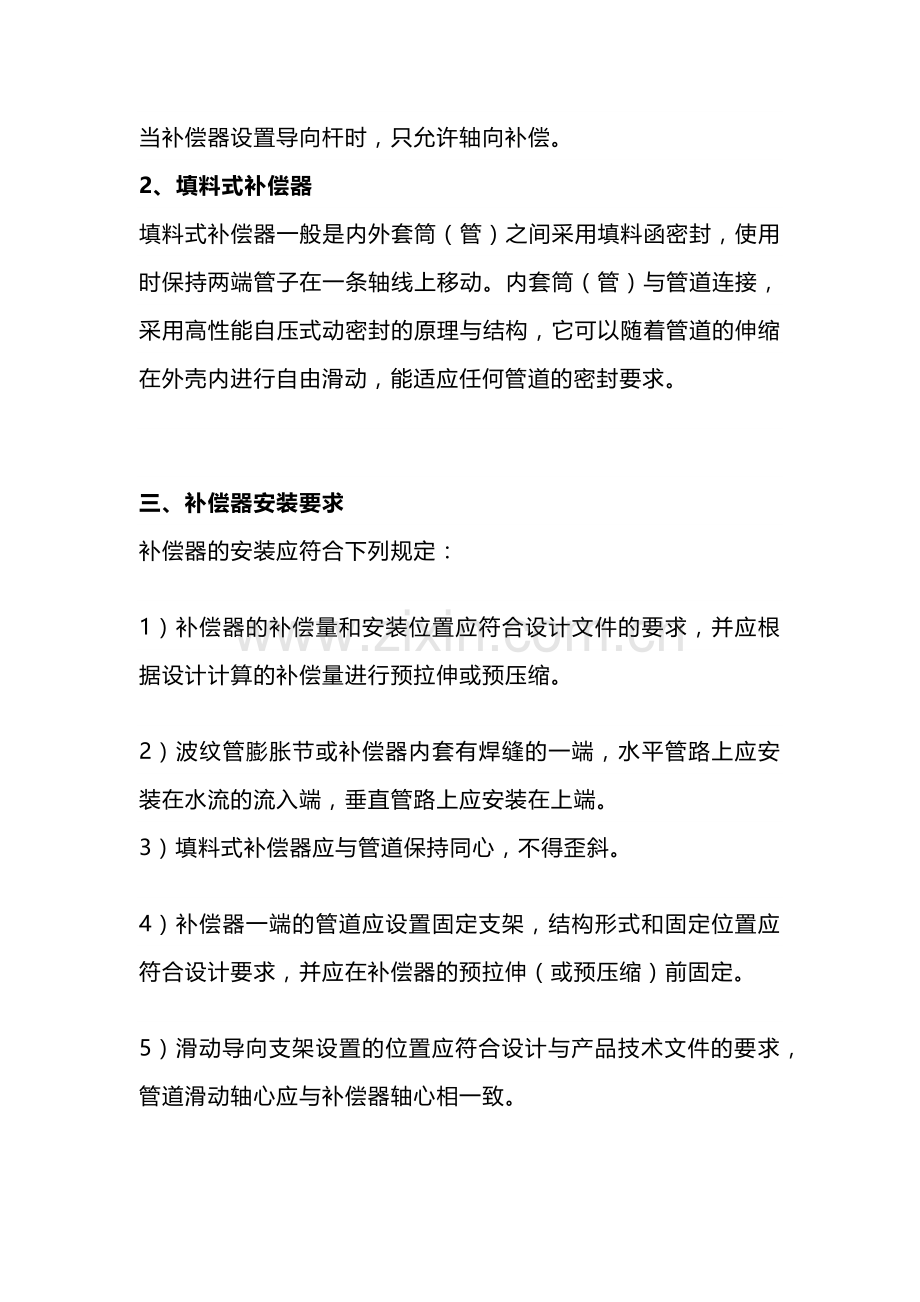

一、补偿器的作用为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。补偿器也叫膨胀节，或伸缩器。二、补偿器种类补偿器分为自然补偿和机械补偿。建筑供热工程常用的机械补偿器一般为波纹伸缩器和填料式补偿器。1、波纹补偿器波纹补偿器由构成其工作主体的波纹管和端管、支架、法兰、导管等附件组成。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它连接的两端管道上设置导向支架。按使用功能，波纹补偿器分为多种类型。当补偿器设置导向杆时，只允许轴向补偿。2、填料式补偿器填料式补偿器一般是内外套筒（管）之间采用填料函密封，使用时保持两端管子在一条轴线上移动。内套筒（管）与管道连接，采用高性能自压式动密封的原理与结构，它可以随着管道的伸缩在外壳内进行自由滑动，能适应任何管道的密封要求。三、补偿器安装要求补偿器的安装应符合下列规定：1）补偿器的补偿量和安装位置应符合设计文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在上端。3）填料式补偿器应与管道保持同心，不得歪斜。4）补偿器一端的管道应设置固定支架，结构形式和固定位置应符合设计要求，并应在补偿器的预拉伸（或预压缩）前固定。5）滑动导向支架设置的位置应符合设计与产品技术文件的要求，管道滑动轴心应与补偿器轴心相一致。
