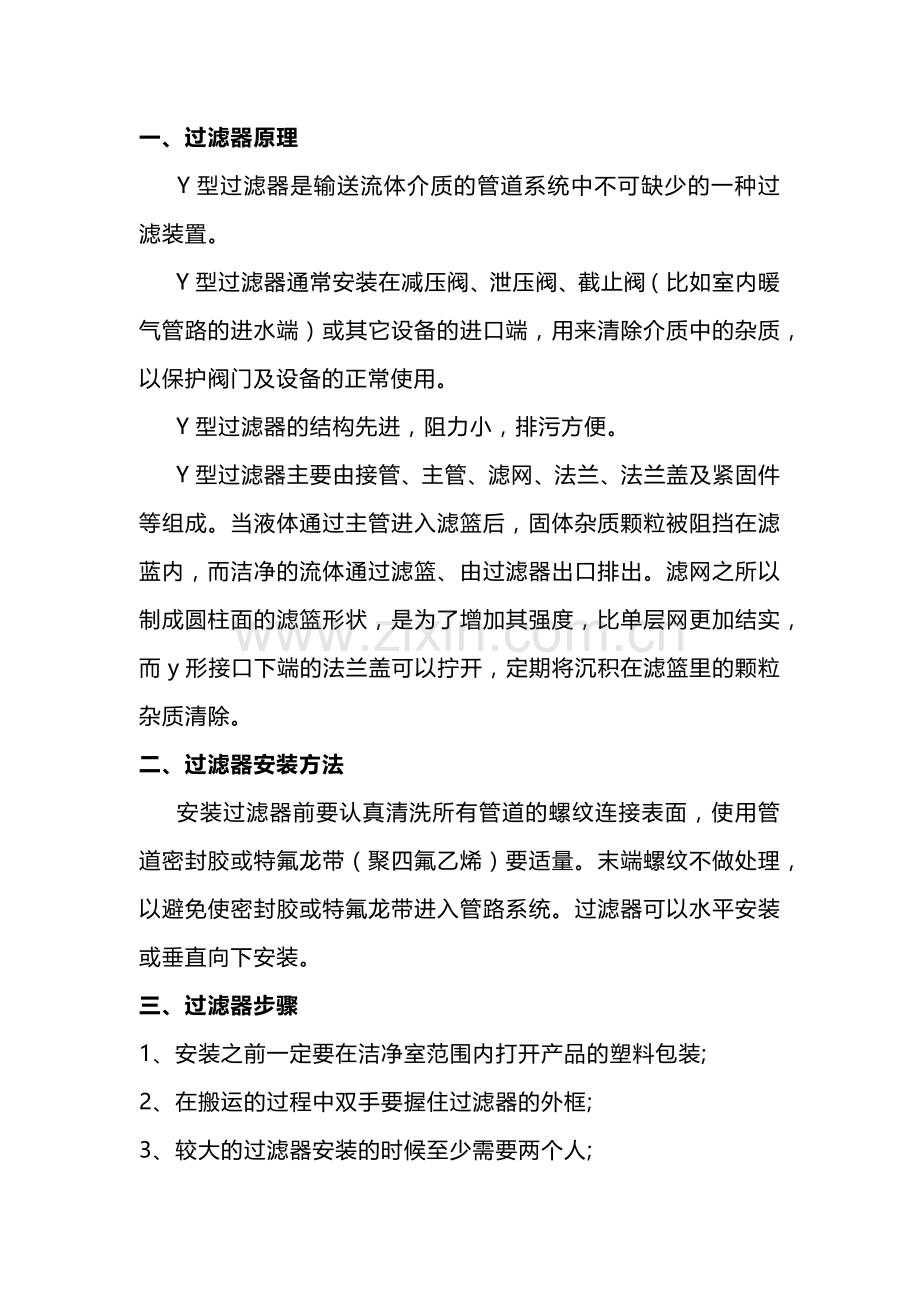

一、过滤器原理
     Y型过滤器是输送流体介质的管道系统中不可缺少的一种过滤装置。
     Y型过滤器通常安装在减压阀、泄压阀、截止阀（比如室内暖气管路的进水端）或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
     Y型过滤器的结构先进，阻力小，排污方便。
     Y型过滤器主要由接管、主管、滤网、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。滤网之所以制成圆柱面的滤篮形状，是为了增加其强度，比单层网更加结实，而y形接口下端的法兰盖可以拧开，定期将沉积在滤篮里的颗粒杂质清除。
二、过滤器安装方法
     安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
三、过滤器步骤
1、安装之前一定要在洁净室范围内打开产品的塑料包装;
2、在搬运的过程中双手要握住过滤器的外框;
3、较大的过滤器安装的时候至少需要两个人;

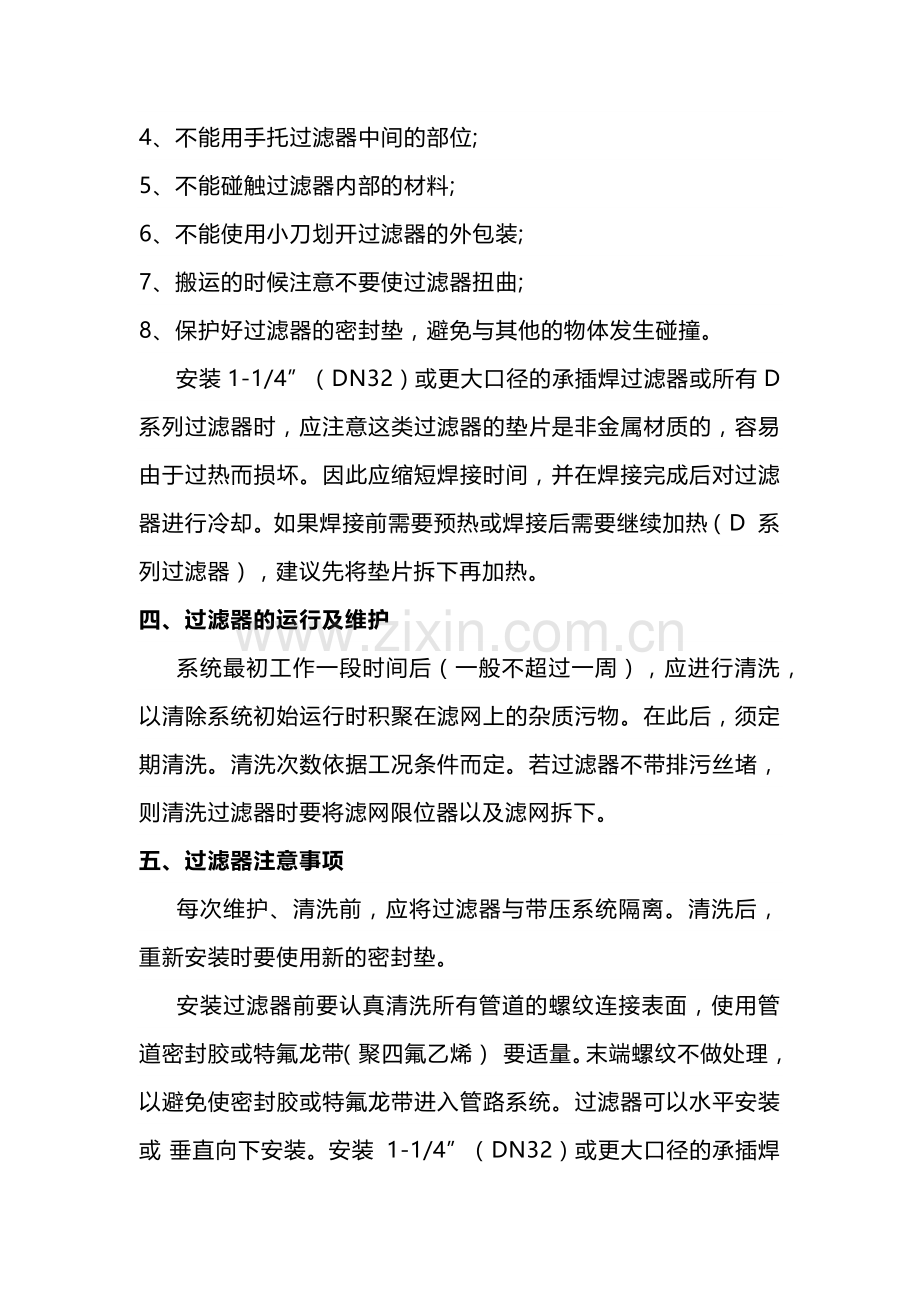

4、不能用手托过滤器中间的部位;
5、不能碰触过滤器内部的材料;
6、不能使用小刀划开过滤器的外包装;
7、搬运的时候注意不要使过滤器扭曲;
8、保护好过滤器的密封垫，避免与其他的物体发生碰撞。
     安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。
四、过滤器的运行及维护
     系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。
五、过滤器注意事项
     每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。
     安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯） 要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或 垂直向下安装。安装 1-1/4”（DN32）或更大口径的承插焊过滤器或所有 D 系列过滤器时，应注意这类过滤器的垫 片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行 冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。
     Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
