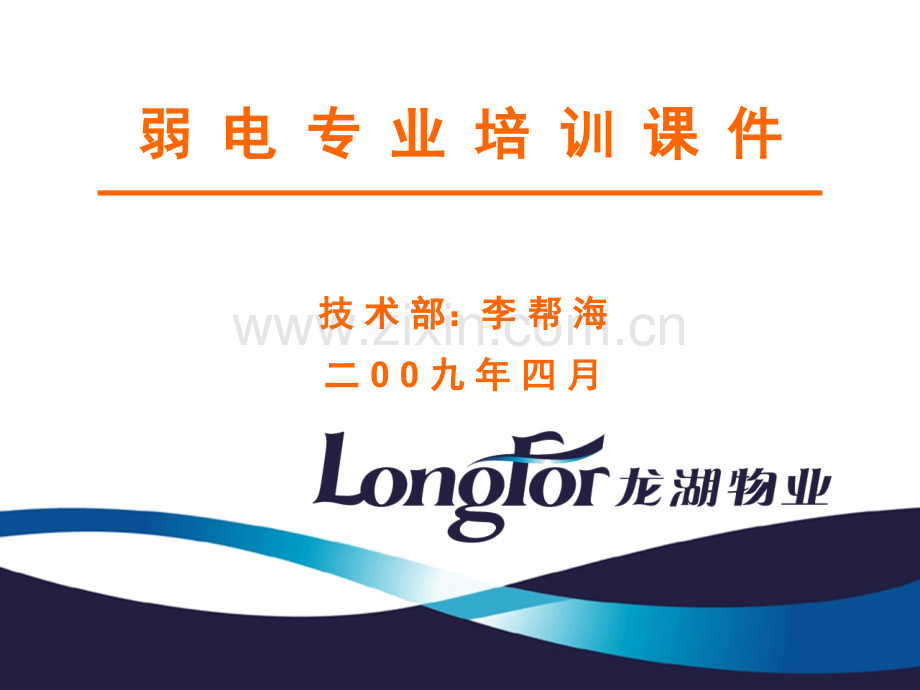

弱弱 电电 专专 业业 培培 训训 课课 件件技技 术术 部：李部：李 帮帮 海海二二 0 0 九九 年年 四四 月月背背 景景 弱电专业涉及知识面广，技术更新快，目前工程部配置的弱电人员多数是其它专业转过来的，掌握的专业知识少，实际操作经验不足，导致弱电类报事处理效率低。通过开发弱电专业课件强化培训，使员工掌握必要的专业基础知识和学会分析处理常见故障方法，工作经验分享，逐步提升员工分析解决问题的能力，从而提升整体工作效率。前前 言言1、弱电的定义：泛指低压交/直流电路或音/视频线路、网络线路、电话线路，电压在36V以下，如常用的电话、网络、电视机的信号输入、音响线路等均属于弱电范畴。它区别于强电的主要特征是用途的不同：强电是用作一种动力能源，弱电是用于信息传递。2、小区弱电系统的简介 小区弱电系统主要包括通信和安防两大块。通信包括：电话、宽带、有线电视、无线对讲和办公网络；安防包括：楼宇对讲、监控、户内和周界报警、巡更、车管、门禁。目目 录录第一章 综合布线与以太网第二章 总线通信技术（RS485、RS232、LONWORKS、CAN）第三章 安防系统一&监控第四章 安防系统二&报警、巡更第五章 安防系统三&一卡通（车管、门禁）第六章 安防系统四&楼宇对讲系统第七章 设备监控、背景音乐系统第八章 消防专业培训说明：第一、二章内容侧重基础，主要介绍线路、通信方面的内容，第三至八章内容侧重应用，主要介绍安防方面的内容。第一章 综合布线与以太网一、本章要点简介1.1综合布线：（1）楼宇或园区布线的范围（2）布线结构（3）综合布线简介（4）综合布线的类与带宽（5）综合布线结构（6）综合布线常见线缆及测试星型总线型第一章 综合布线与以太网1.2以太网（1）定义及分类（2）网络拓朴及体系结构（3）以太网传输协议-TCP/IP a、IP协议 b、TCP协议（4）以太网交换技术（5）以太网常见设备简介（6）以太网应用（7）以太网常见故障处理第一章 综合布线与以太网二、综合布线2.1楼宇或园区布线的范围：楼宇和园区范围内所有弱电系统的线路部分，是数据和语音通信的神经网络，是信息传输的基础。2.2布线结构简介 布线结构分为星型和总线型：2.2.1星型结构图第一章 综合布线与以太网2.2.2总线型结构图 下一代布线结构发展趋势综合布线。2.3综合布线系统简介（1）定义：楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、报警和监控等设备的结构化的信息传输系统。（2）优势：u 使用标准的双绞线和光纤，支持高速率（1G）的数据传输。u 采用标准的接口，安装、维护、升级和扩展都非常方便和节省费用。u 采用星型拓扑结构，单点故障、改动或增加不影响其他的点。第一章 综合布线与以太网2.4综合布线的类与带宽（1）“类”：是指布线产品所能支持的布线“等级“：Cat6六类或Cat5e超六类 支持 1000MHz Cat5五类或Cat5e超五类 支持 100MHz Cat3三类 支持 16MHz（2）带宽：“MHz”和和“Mbps”的关系的关系HzHz代表的是单位时间内线路中电信号的震荡次数bpsbps衡量的是单位时间内线路传输的二进制位的数量车速车速=bps车道车道=HzMHz=Mbps?No!第一章 综合布线与以太网2.5综合布线结构简介楼层设备间楼层设备间建筑物间主干布线服务入口服务入口入口设备入口设备通讯插座工作区工作区水平布线主干布线主干布线主主/楼层设备间楼层设备间第一章 综合布线与以太网2.6综合布线常见线缆及测试 综合布线常见线缆主要有双绞线和光缆两种。2.6.1双绞线1 1、类型简介u从结构分：UTP(非屏蔽双绞线)FTP(包铝箔的屏蔽双绞线)SFTP（包铝箔，加铜编织网的屏蔽双绞线）STP(每对芯线电缆包铝箔，总体加铜纺织网)u从线芯对数上分：从2芯1对-N芯n对u从级别上为：1-7类线说明：电话布线-4芯2对或8芯4对 3类线或5类线 以太网布线-8芯4对 超5类或6类PVC或LSOH外套合成防水层屏蔽层：铝/聚脂层铜芯线对屏蔽层：铝/聚脂层UTP/FTP/STP第一章 综合布线与以太网2、UTP双绞线简介Cat3/5/5e:AWG 24号 即直径0.51mm Cat6:AWG 23号 即直径0.58mm 直径越大，物理强度越大、衰减和电阻越小Cat3 UTPCat5 UTPCat6 UTP语音数据模块第一章 综合布线与以太网3、双绞线测试主要有以下测试项目测试工具：测试工具：FlukeDSP-100SR简单的测试采用普通的通断仪即可。第一章 综合布线与以太网（1）线序：）线序：白橙 橙 白绿 绿 白蓝 蓝 白棕 棕白橙 橙 白绿 蓝 白蓝 绿 白棕 棕T568B T568B 口诀：口诀：橙绿蓝棕,白色在前,46对调(常用)白绿 绿 白橙 橙 白蓝 蓝 白棕 棕白绿 绿 白橙 蓝 白蓝 橙 白棕 棕T568A T568A 口诀：口诀：绿橙蓝棕,白色在前,46对调 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 84545第一章 综合布线与以太网（2 2）衰减AttenuationAttenuation 在电子穿过电缆时，并不是所有的电子都能到达电缆的另一端，这样就导致了信号的损耗。这种损耗被称为“衰减”。信号源信号源信号源信号源信号接收者信号接收者信号接收者信号接收者Uin3 V Uout0,2 V 第一章 综合布线与以太网（3 3）近端串扰近端串扰NEXT(Near End Crosstalk)10M或或100M传输使用白橙、橙、白绿、绿这传输使用白橙、橙、白绿、绿这2对线，对线，1000M传输使用四对。传输使用四对。NEXT 近端串扰近端串扰100 Mb/s100 Mb/s100 Mb/s100 Mb/sAttenuation 衰减衰减第一章 综合布线与以太网（4 4）回返损耗（回返损耗（Return Loss）衡量通道阻抗一致性 发送信号功率与反射信号功率之比（db）对于千兆以太网这种在一对线上进行双向同时传输的应用影响很大2m15 mReflected signal反射信号Signal 信号第一章 综合布线与以太网（5 5）传导延迟传导延迟(Propagation Delay)：指一个信号从电缆一端传到另一端所需要的时间。ping 202.206.97.10OK同一交换机/集线器间计算机C:ping 202.206.97.20OK不同交换机/集线器间计算机C:ping 202.206.97.30OK网关C:ping 202.206.97.1OK域名服务器测试C:ping OKIE工具Internet选项连接局域网设置代理服务器设置 OK病毒检测第一章 综合布线与以太网蠕虫病毒是影响机器性能的主要因素常见蠕虫病毒Red Code、Nimda、Slammer、Blaster、Nachi、Sobig.F等消灭蠕虫病毒切断传播途径在防火墙上关闭相应端口，如ICMP,TCP/135,TCP/449等控制传染源在主页上定期公布疑似者主动免疫打补丁 新装的计算机在未打补丁(win2k sp4,winXP sp1)之前不要接入INTELNET网定期升级补丁及反病毒程序的病毒特征库第一章 综合布线与以太网3、IP地址管理地址分配静态：手工设置动态：DHCP问题：地址冲突最佳解决方案：保存完整的记录，冲突时方便定位IP地址分配表（ip地址，计算机描述）扫描所管辖地址段-ping或superscan等显示机器arp表-arp a,得到ip地址与MAC地址对应表综合得到完整表格（ip地址，MAC地址，计算机描述）第一章 综合布线与以太网4、数据传输速率数据传输是指单位时间内传送的信息量。常用波特率和比特率来衡量数据的传输速率。a)波特率：又称波形速率或调制速率，是数据传输过程中，在线路上每秒钟传送的波形个数，其单位为波特(Baud)。设一个波形的储蓄时间为T，则波特率B为 B=1/T（波特）b)比特率：又称数据传输率是用来度量每秒传送的信息量的多少，表示的是每秒内多传诵的二进制位数，单位为比特/秒或bps。关系 R表示数据传输率 R=B*log2NR=B*log2N第一章 综合布线与以太网频频 率率 指指 标标MHz 不等于 MbpsMHz:频率的单位电气信号的描述属于物理介质Mbps:数据速率描述系统的吞吐量(电子，软件，介质)属于OSI各层第一章 综合布线与以太网带宽：设备和传输介质所能提供的频率范围的性能信道的信息能力Mbps 由下列因素决定：可以提供的带宽MHz信号编码的效率电子技术的水平实例：拨号上网普通线的带宽：4KHzModem速率：14.4K，33.6K，56Kbps频频 率率 指指 标标第一章 综合布线与以太网Kbps、KB、Mbps 等速度单位的理解，1.5M、3M、6M 如何计算?所谓 1.5M 宽带，是指 1.5Mbps(bits per second)，亦即 1.5 x 1024/8=192KB/sec，但这只是理论上的速度，实际上则要再扣约 12%的 Ethernet Header,IP Header,TCP Header,ATM Header 等控制讯号，故其传输速度上限应为 169KB/sec 左右。在传输单位的写法上，B 和 b 分别代表 Bytes 和 bits，两者的定义是不同的:1 Byte=8 bits 1 Kb=1024 bits 1 KB=1024 bytes 1 Mb=1024 Kb 1 MB=1024 KB Kbps、KB、Mbps 等速度单位的理解第一章 综合布线与以太网四、案例1、龙湖高层住宅的综合布线结构？2、100Mbps传输用到几对网线，具体哪两对？3、龙湖小区宽带线的类型，传输速率？4、多模光纤传输1G带宽的最远距离？5、光纤收发器的接口类型？6、以太网按地理范围的分类？7、小区宽带接入的组成，不能上网如何快速判断？8、电脑进入系统后提示IP地址冲突，应如何操作？10、192.168.1.35 掩码 255.255.255.192 属类IP地址，有几个子网，每个子网主机量有多少？11、单台电脑网络不通的正确排查次序。谢谢！谢谢！
