2022年湖南省岳阳市中考物理试卷解析.docx

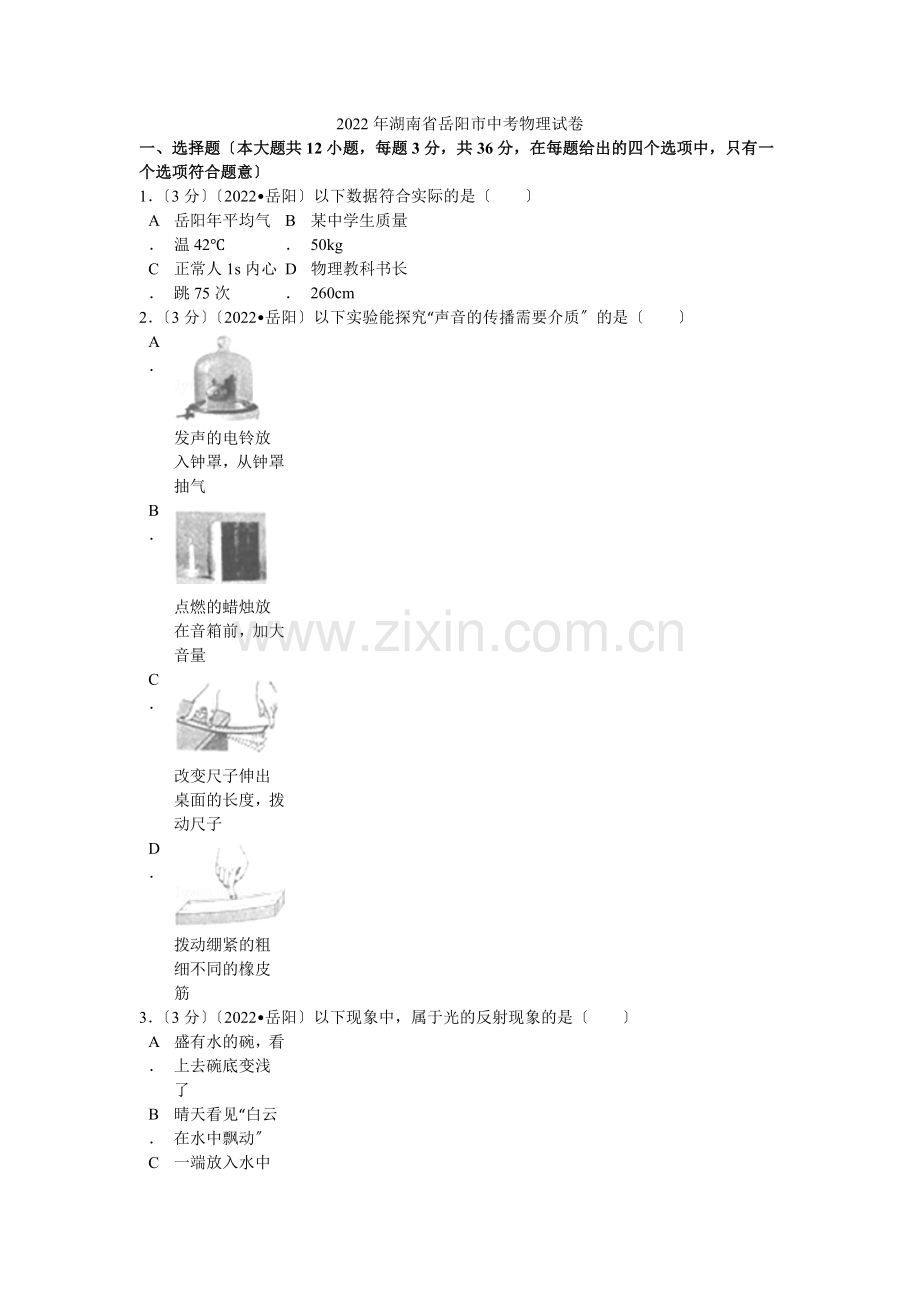

2022年湖南省岳阳市中考物理试卷一、选择题本大题共12小题，每题3分，共36分，在每题给出的四个选项中，只有一个选项符合题意13分2022岳阳以下数据符合实际的是A岳阳年平均气温42B某中学生质量50kgC正常人1s内心跳75次D物理教科书长260cm23分2022岳阳以下实验能探究“声音的传播需要介质的是A发声的电铃放入钟罩，从钟罩抽气B点燃的蜡烛放在音箱前，加大音量C改变尺子伸出桌面的长度，拨动尺子D拨动绷紧的粗细不同的橡皮筋33分2022岳阳以下现象中，属于光的反射现象的是A盛有水的碗，看上去碗底变浅了B晴天看见“白云在水中飘动C一端放入水中的铅笔看起来在水面被折断了D透过一张透明塑料纸上的水珠看到的字放大了43分2022岳阳实验装置如下列图，加热试管使水沸腾，对观察到的现象分析正确的选项是A玻璃管口冒出的“白气是汽化成的水蒸气B加热使水升温是通过做功的方式改变水的内能C小叶轮的转动说明永动机是可以实现的D小叶轮转动，水的内能转化为叶轮的机械能53分2022岳阳用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，那么A木块受到的拉力大于摩擦力B木块相对弹簧测力计是运动的C木块受到的重力和水平面对木块的支持力是一对平衡力D在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小63分2022岳阳以下事例应用了“流体压强与流速的关系的是A飞机飞行时获得升力B用吸管从瓶中吸起饮料C鱼鳔的大小变化使鱼在水中沉浮D拦河坝修成“上窄下宽73分2022岳阳我国研制的“全碳气凝胶是目前世界上密度最小的固体材料，其密度仅为0.16kg/m3，那么A该材料体积越大，密度越大B1m3的该材料质量为0.16kgC该材料制的物品带到太空，质量减小D该材料适合做打桩用的重锤83分2022岳阳以下说法正确的选项是A太阳能是可再生能源B固体有一定的形状是因为固体分子是静止不动的C减少废气带走的热量不能提高热机效率D光纤不是利用电磁波传递信息93分2022岳阳岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮如图，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，以下电路图能实现上述目标的是ABCD103分2022岳阳以下设备与应用的物理知识相符的是A电磁继电器磁场对电流的作用B发电机通电导线周围有磁场C电动机电磁感应D验电器同种电荷相互排斥113分2022岳阳以下做法符合平安用电要求的是A多个大功率用电器同时使用一个插座B使用测电笔时，手不能接触笔尾的金属体C发生触电事故时，立即切断电源D有金属外壳的用电器使用两脚插头123分2022岳阳用两只电流表按图示实验电路探究“电功率与电流的关系，以下说法不正确的选项是A小灯泡电功率的大小是通过灯泡两端的亮度来判断的B将小灯泡并联是为了控制灯泡两端电压相同C选用的两只小灯泡规格必须相同D将其中一只电流表移接到干路上也可以完成实验二、填空题本大题共4小题，每空2分，共16分134分2022岳阳离弦的箭由于具有要保持原来的运动状态还会继续前行；越尖的箭头越容易射穿目标，是因为箭头越尖对目标的压强越选填“大或“小144分2022岳阳将质量为1kg的水温度升高20，水吸收的热量为J，水温越高，其分子运动越选填“剧烈或“缓慢c水=4.2103J/kg154分2022岳阳如图甲所示是电阻R和小灯泡L的UI图象，由图可知电阻R的阻值是；假设将电阻R与小灯泡L串联在电路中如图乙，电流表示数为0.4A，那么电源电压为V164分2022岳阳图甲为著名的厦门“怪坡，在怪坡上，“车倒爬，水倒流，科学家实地测量却发现，95m长的怪坡“坡顶比“坡底还要低1.6m，但受周围参照物的影响产生了错觉，由此可见，“眼见为实有纰漏，科学测量明真相1水平仪放在水平面上时，重垂线位置如图乙a所示：放在怪坡上时重垂线位置如图乙b所示，此时水平仪选填“左或“右侧偏高2图丙中，线段AB和线段CD的实际长度的大小关系为选填“相等或“不相等三、作图题本大题共2小题，每题3分，共6分173分2022岳阳根据已给出的入射光和出射光，请在方框内画出适宜的透镜183分2022岳阳根据通电螺线管的N极，请在图中标出电流方向、小磁针的N极和磁感线的方向四、解答题本大题共3小题，每空2分，共24分196分2022岳阳探究“比较不同物质的吸热能力的实验中，在两支相同的试管中分别参加水和沙，分别用同一酒精灯加热如下列图，实验数据如下表：材料升高10所需时间/s升高20所需时间/s升高30所需时间/s水54110167沙1123361试管中参加的水和沙应保证选填“体积或“质量相等；2实验中，物质吸热的多少是通过选填“升高的温度或“加热的时间来反映的；3分析表中数据可知，水和沙两物质中吸热能力较强的是208分2022岳阳在“测量滑轮组的机械效率的实验中，用同一滑轮组进行了三次实验如下列图，实验数据记录如下表：次数钩码重/N钩码上升距离/cm弹簧测力计示数/N弹簧测力计上升距离/cm机械效率12100.83083.3%24101.53036103090.9%1第2次实验中滑轮组的机械效率为结果保存一位小数；2第3次实验中，弹簧测力计的示数漏填，由图丙可知，弹簧测力计示数为N；3分析数据可得实验结论：使用同一滑轮组，提升的物体越重，滑轮组的机械效率越选填“高或“低；4根据实验结论推测：使用该滑轮组再次将8N的物体匀速提升10cm，此时滑轮组的机械效率可能为只填序号A.71.6% B.82.4% C.92.1%2110分2022岳阳用如图甲所示的实验电路探究“电流与电阻的关系1连接电路时，图甲中导线E端应与滑动变阻器的选填“A、“B、“C或“D接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端2闭合开关，移动滑动变阻器的滑片P发现，电压表始终无示数，电流表有示数，其原因可能是只填序号A滑动变阻器断路 BR短路 CR断路3排除故障后，将5的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，那么电流表读数为A4将5的电阻换成10的电阻后，闭合开关，调节滑动变阻器的滑片P到适宜位置，记录试验数据，此操作中调节滑动变阻器的目的是5再将电阻换成15重复操作6分析数据可得出结论：电阻R/51015电流I/A0.150.1五、综合应用题题本大题共2小题，每题9分，共18分，解答时应写出必要的文字说明、公式和重要的演算步骤229分2022岳阳6月1日晚，“东方之星客船翻沉事件不幸发生后，岳阳迅速行动，多部门积极参与搜救，参与搜救的某型号冲锋舟质量为180kg1求该冲锋舟受到的重力大小；2该冲锋舟放在水平地面时，与地面的接触面积为2m2，求它对水平地面的压强；3该冲锋舟的排水量是1.2t，表示它满载时排开水的质量是1.2103kg，求该冲锋舟满载时受到的浮力大小239分2022岳阳图甲是一电热饮水机，通过机内温控开关S进行自动控制，实现加热和保温两种功能，电路原理图如图乙所示，电源电压恒为额定电压220V，当开关S接a时电路中的电流为5A；当开关S接b时，电路消耗的电功率为66W，求：1R1的阻值；2开关S接b时，电路中的电流；3该饮水机在保温状态下工作100sR2产生的热量2022年湖南省岳阳市中考物理试卷参考答案与试题解析一、选择题本大题共12小题，每题3分，共36分，在每题给出的四个选项中，只有一个选项符合题意13分2022岳阳以下数据符合实际的是A岳阳年平均气温42B某中学生质量50kgC正常人1s内心跳75次D物理教科书长260cm考点：温度；质量的估测；长度的估测菁优网版权所有专题：估算综合应用题分析：首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案解答：解：A、岳阳夏季最高气温不超过42，年平均气温不可能为42故A不符合实际；B、成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右故B符合实际；C、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s故C不符合实际；D、中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，物理课本的长度略大于20cm，在26cm左右故D不符合实际应选B点评：物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活效劳23分2022岳阳以下实验能探究“声音的传播需要介质的是A发声的电铃放入钟罩，从钟罩抽气B点燃的蜡烛放在音箱前，加大音量C改变尺子伸出桌面的长度，拨动尺子D拨动绷紧的粗细不同的橡皮筋考点：声音的传播条件菁优网版权所有专题：声现象分析：对每个选项中的图片认真分析，明确探究的目的、现象和结论，确定符合题意的选项解答：解：A、将正在发声的电铃放入钟罩，从钟罩抽气，会听到铃声越来越小，最后听不到了，说明声音传播需要介质符合题意；B、点燃的蜡烛放在音箱前，加大音量，看到烛焰摇曳的更明显了，说明声音能够传递能量不符合题意；C、改变尺子伸出桌面的长度，拨动尺子，尺子振动的频率发生改变，音调随之改变说明音调与频率有关，频率越高，音调越高不符合题意；D、拨动绷紧的粗细不同的橡皮筋，可以发现橡皮筋越粗，音调越低，说明发声体的音调与频率有关，频率越低，音调越低不符合题意应选A点评：此题涉及的图片是教材中演示实验或小实验的示意图，考查了声现象的不同特点，是一道根底题，平时要多实验、多观察、理解记忆33分2022岳阳以下现象中，属于光的反射现象的是A盛有水的碗，看上去碗底变浅了B晴天看见“白云在水中飘动C一端放入水中的铅笔看起来在水面被折断了D透过一张透明塑料纸上的水珠看到的字放大了考点：光的反射菁优网版权所有专题：光的传播和反射、平面镜成像分析：要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的解答：解：A、从水中碗底上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是碗底的虚像，比实际位置偏高，即看上去碗底变浅了，故与题意不符；B、晴天看见“白云在水中飘动，属于平面镜成像，是由于光的反射形成的，符合题意C、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；D、透明塑料纸上的水珠相当于一个凸透镜，透过一张透明塑料纸上的水珠看到的字放大了，属于凸透镜成像，是由于光的折射形成的故与题意不符应选B点评：光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；光遇到物体外表会发生反射：平面镜成像就是光的反射形成的；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、筷子变折、海市蜃楼，凸透镜成像等都属于光的折射现象43分2022岳阳实验装置如下列图，加热试管使水沸腾，对观察到的现象分析正确的选项是A玻璃管口冒出的“白气是汽化成的水蒸气B加热使水升温是通过做功的方式改变水的内能C小叶轮的转动说明永动机是可以实现的D小叶轮转动，水的内能转化为叶轮的机械能考点：液化及液化现象；能量的相互转化；热传递改变物体内能菁优网版权所有专题：热和能分析：1物质由气态变为液态的过程叫液化；2改变物体内能的方式有两种：做功和热传递；3应用能量守恒定律分析答题；4给试管中的水加热，燃料燃烧的化学能转化成水的内能，高温的水蒸气推动叶轮转动，说明内能转化成了叶轮的动能解答：解：A、玻璃管口冒出的“白气，是水蒸气上升遇冷液化形成的小水滴，故A错误；B、加热使水升温是通过热传递的方式改变水的内能，故B错误；C、永动机违反了能量守恒定律，是不可能实现的，故C错误；D、燃料燃烧的过程是化学能转化为内能，这种内能传递给水，水沸腾汽化为水蒸气，高温的水蒸气可以驱动叶轮转动，水蒸气自身的温度会降低，内能会减少，转化成了叶轮的机械能，故D正确应选D点评：此题考查了物态变化、改变内能的方式、能量守恒定律以及能的转化，是一道综合性题目53分2022岳阳用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，那么A木块受到的拉力大于摩擦力B木块相对弹簧测力计是运动的C木块受到的重力和水平面对木块的支持力是一对平衡力D在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小考点：平衡状态的判断菁优网版权所有专题：运动和力分析：1平衡状态包括静止状态和匀速直线运动状态二力平衡的条件：大小相等，方向相反，作用在一条直线上，作用在一个物体上；2一个物体相对于参照物的位置发生变化是运动状态，没有变化是静止状态；3滑动摩擦力的大小与接触面的粗糙程度以及压力的大小有关解答：解：A、木块沿水平面做匀速直线运动，所以拉力等于摩擦力此选项错误；B、木块相对于弹簧测力计的位置没有变化，所以是静止的此选项错误；C、木块竖直方向受到的重力和桌面支持力大小相等、方向相反，在一条直线上，是一对平衡力此选项正确；D、木块与桌面接触面的粗糙程度没变，放一钩码后，滑动摩擦力变大，所以拉动木块匀速运动，弹簧测力计示数变大此选项错误应选C点评：此题考查平衡力的区分、运动静止相对性及摩擦力影响因素的掌握情况，注意判断平衡力时，先分析物体的状态，再根据二力平衡的条件进行判断63分2022岳阳以下事例应用了“流体压强与流速的关系的是A飞机飞行时获得升力B用吸管从瓶中吸起饮料C鱼鳔的大小变化使鱼在水中沉浮D拦河坝修成“上窄下宽考点：流体压强与流速的关系菁优网版权所有专题：气体的压强、流体压强与流速的关系分析：流体压强与流速的关系是通过实验探究得到的，流体包括液体和气体，流速越快的地方压强反而越小分析个实例应用原理解答解答：解：A、飞机机翼上部凸起，在机翼上方的空气流速快压强小，在机翼下方的空气流速慢压强大，便形成向上的升力，符合题意；B、用吸管从瓶中吸起饮料，应用了大气压将饮料压上来，不合题意；C、鱼鳔的大小变化使鱼在水中沉浮，是利用了阿基米德原理，改变排开水的体积，改变浮力实现浮沉，不符合题意；D、拦河坝修成“上窄下宽，是因为水的压强随着深度的增大而增大，下宽能够抵抗大的压强，不符合题意应选A点评：此题主要考查流体压强跟流速的关系，并能用流体压强解释有关的现象73分2022岳阳我国研制的“全碳气凝胶是目前世界上密度最小的固体材料，其密度仅为0.16kg/m3，那么A该材料体积越大，密度越大B1m3的该材料质量为0.16kgC该材料制的物品带到太空，质量减小D该材料适合做打桩用的重锤考点：与密度有关的物理现象菁优网版权所有专题：密度及其应用分析：密度是物质本身具有的特性，决定于物质的种类、状态和温度，与体积、质量无关；单位体积的某种物质的质量，叫这种物质的密度；物体所含物质的多少叫质量，质量决定于物体所含物质的多少；在体积一定时，质量与密度成正比解答：解：A、“全碳气凝胶状态和温度不变，密度是不变的，与体积大小无关此选项错误；B、0.16kg/m3表示的意思是：体积是1m3的该材料质量为0.16kg此选项正确；C、该材料制的物品带到太空，位置发生变化，物质多少没有变化，所以质量不变此选项错误；D、该材料的密度特别小，相同体积的质量非常小，所以不适合做打桩用的重锤此选项错误应选B点评：此题考查的是我们对密度物理意义及新材料的特点与应用的掌握，是一道联系实际的应用题，表达了物理规律与实际生活的密切联系83分2022岳阳以下说法正确的选项是A太阳能是可再生能源B固体有一定的形状是因为固体分子是静止不动的C减少废气带走的热量不能提高热机效率D光纤不是利用电磁波传递信息考点：能源的分类；物质的三态及其根本特征；光纤通信；热机的效率菁优网版权所有专题：其他综合题分析：1能够源源不断的从自然界得到补充的能源叫可再生能源，如太阳能、风能、生物质能等；短期内不能从自然界得到补充的能源叫不可再生能源，如煤、石油等2一切物质的分在永不停息地做无规那么运动3热机用来做有用功的能量与燃料完全燃烧放出的能量之比叫做热机的效率，在工作过程中，损失的能量越少，热机的效率越高4激光可以在光导纤维中传播解答：解：A、太阳能够一直从太阳上源源不断的得到，在人类有限的年代中，太阳能是无限的，是可再生能源，故A正确；B、分子总是不断运动的，构成固体的分子也是不断运动的，故B错误；C、减少废气带走的内能，可以减少能量的损失，提高热机的效率，故C错误；D、激光也是一种电磁波，光纤通信是利用激光从光导纤维的一端射入，在内壁上屡次反射，从另一端射出，这样就把它携带的信息传到远方，故D错误应选A点评：此题考查的知识点较多，但难度不大，是一道根底题93分2022岳阳岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮如图，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，以下电路图能实现上述目标的是ABCD考点：串、并联电路的设计菁优网版权所有专题：电流和电路分析：根据“乘客只要按下任何一个按钮，装在驾驶台上的电灯都会发光结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题解答：解：只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，说明这两个开关互不影响，两开关是并联的，灯泡串联在干路中，由图示电路图可知，B正确；应选B点评：根据题意得出两开关的连接方式是解决此题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作并联，还是相互影响串联103分2022岳阳以下设备与应用的物理知识相符的是A电磁继电器磁场对电流的作用B发电机通电导线周围有磁场C电动机电磁感应D验电器同种电荷相互排斥考点：电磁继电器的组成、原理和特点；直流电动机的原理；发电机的构造和原理；验电器的原理及使用菁优网版权所有专题：电和磁分析：1电磁继电器的主要部件是电磁铁，利用了电流的磁效应；2发电机是利用电磁感应现象制成的；3电动机的原理是通过导体在磁场中受到力的作用；4验电器是利用了同种电荷相互排斥的原理解答：解：A、电磁继电器的主要部件是电磁铁，利用了电流的磁效应，不是磁场对电流的作用，故A错误；B、发电机是利用电磁感应现象制成的，不是利用通电导线周围有磁场，故B错误；C、电动机是利用磁场对电流的作用的原理制成的，不是电磁感应，故C错误；D、验电器是利用了同种电荷相互排斥的原理制成的，故D正确应选D点评：此题考查了电动机、发电机、电磁继电器、验电器等的原理及应用，各知识点有一定的相似度，要注意区分113分2022岳阳以下做法符合平安用电要求的是A多个大功率用电器同时使用一个插座B使用测电笔时，手不能接触笔尾的金属体C发生触电事故时，立即切断电源D有金属外壳的用电器使用两脚插头考点：平安用电原那么菁优网版权所有专题：电与热、生活用电分析：多孔插座各用电器也是并联的，假设电路中的总功率过大，会使电路中的电流过大；使用测电笔时，笔尖接触导线，手接触笔尾金属体，当接触火线时氖管会发光；发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治；三线插头插入三孔插座时，使金属外壳和大地相连，当用电器漏电时，人接触漏电的金属外壳的用电器时，人体被地线短路，防止发生触电事故解答：解：A、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险此选项错误；B、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体此选项错误；C、发现有人触电应及时切断电源，然后施救此选项正确；D、有金属外壳的用电器必须使用三脚插头，三脚插头插入三孔插座时，使金属外壳和大地相连，防止触电事故的发生此选项错误应选C点评：此题考查了生活中用电平安注意的一些事项，与生活联系密切，注重了物理和生活的联系123分2022岳阳用两只电流表按图示实验电路探究“电功率与电流的关系，以下说法不正确的选项是A小灯泡电功率的大小是通过灯泡两端的亮度来判断的B将小灯泡并联是为了控制灯泡两端电压相同C选用的两只小灯泡规格必须相同D将其中一只电流表移接到干路上也可以完成实验考点：电功率与电压、电流的关系菁优网版权所有专题：电能和电功率分析：1灯泡亮度由灯泡的实际功率决定，灯泡越亮，灯泡实际功率越大2分析电路图，灯泡的连接方式是并联，两灯泡所在支路两端的电压相等3每个支路都有电流表，根据公式P=UI、I=，我们判断电流和电功率的关系就要用到电阻这个物理量，所以实验要选取规格不同的灯泡4根据并联电路电流的规律进行分析解答：解：A、灯泡的亮暗是由它的实际功率决定的，灯泡越亮，实际功率越大，所以小灯泡电功率的大小可以通过灯泡的亮度来判断，故A正确B、由图可知，两灯泡的连接方式是并联在并联电路中，各支路两端的电压都相等故B正确C、实验目的是研究电功率与电流的关系所以在电路中的两个灯泡的规格即功率要有所不同，故C错误D、在并联电路中干路电路与支路电流的关系是干路电流等于各支路电流之和；将其中一只电流表移接到干路上也可以求出两个支路的电流，可以完成实验，故D正确应选C点评：此题考查了并联电路的规律，灯泡亮度与电功率的关系，是一道综合性题目；电功率与电压、电流三个之间的关系是一个难点，实验能帮助我们很好的理解这一关系二、填空题本大题共4小题，每空2分，共16分134分2022岳阳离弦的箭由于具有惯性要保持原来的运动状态还会继续前行；越尖的箭头越容易射穿目标，是因为箭头越尖对目标的压强越大选填“大或“小考点：惯性；压强大小比较菁优网版权所有专题：运动和力分析：物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性；增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强解答：解：离弦的箭由于具有惯性要保持原来的运动状态还会继续前行；越尖的箭头越容易射穿目标，是因为箭头越尖，接触面积越小，在压力一定的情况下，压强越大故答案为：惯性；大点评：此题主要考查学生对惯性和增大压强的方法的理解和掌握此类现象在日常生活中十分常见，在学习中要注意细心观察，认真领会，用所学知识解决相关的物理问题144分2022岳阳将质量为1kg的水温度升高20，水吸收的热量为8.4104J，水温越高，其分子运动越剧烈选填“剧烈或“缓慢c水=4.2103J/kg考点：热量的计算；分子的热运动菁优网版权所有专题：热和能分析：利用吸热公式求出水吸收的热量；温度越高分子扩散越快，据分析解答解答：解：水吸收的热量为：Q=cmt=4.2103J/kg1kg20=8.4104J；由于分子扩散与温度有关，温度越高，水分子运动越剧烈故答案为：8.4104；剧烈点评：此题考查了吸热公式、分子运动的影响因素，属于根底性题目154分2022岳阳如图甲所示是电阻R和小灯泡L的UI图象，由图可知电阻R的阻值是5；假设将电阻R与小灯泡L串联在电路中如图乙，电流表示数为0.4A，那么电源电压为3V考点：欧姆定律的应用菁优网版权所有专题：电路和欧姆定律分析：由图示图象求出电阻两端电压与对应的电流，然后由欧姆定律求出电阻阻值；由图示图象求出电流对应的电阻与灯泡两端电压，然后由串联电路特点求出电源电压解答：解：由I=可知，电阻阻值：R=5，由图示图象可知，电流I=0.4A时，UL=1V，UR=2V，电源电压：U=UL+UR=1V+2V=3V；故答案为：5；3点评：此题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是能从图象中得出正确的信息164分2022岳阳图甲为著名的厦门“怪坡，在怪坡上，“车倒爬，水倒流，科学家实地测量却发现，95m长的怪坡“坡顶比“坡底还要低1.6m，但受周围参照物的影响产生了错觉，由此可见，“眼见为实有纰漏，科学测量明真相1水平仪放在水平面上时，重垂线位置如图乙a所示：放在怪坡上时重垂线位置如图乙b所示，此时水平仪右选填“左或“右侧偏高2图丙中，线段AB和线段CD的实际长度的大小关系为相等选填“相等或“不相等考点：重力的方向；参照物及其选择菁优网版权所有专题：运动和力分析：1水平仪的制作原理是利用重力的方向是竖直向下的；2要准确判断物体的长度，需要利用刻度尺实际测量解答：解：1由图知，重锤线偏离中线向左，说明右侧偏高；2仅凭感觉，CD长一些，但使用毫米刻度尺测量知，两条线段的长度相等故答案为：1右；2相等点评：此题考查了重力方向的应用及测量的必要性，重锤线也是利用重力的方向是竖直向下的原理制成的三、作图题本大题共2小题，每题3分，共6分173分2022岳阳根据已给出的入射光和出射光，请在方框内画出适宜的透镜考点：透镜的光路图菁优网版权所有专题：透镜及其应用分析：凸透镜有会聚光线的作用，凹透镜有发散光线的作用根据入射光和折射光的方向，判断光线被会聚了还是发散了假设光线被会聚那么填凸透镜，假设光线被发散那么填凹透镜解答：解：折射光线与入射光线相比，向主光轴方向偏折，光线会聚了，故填入凸透镜；如下列图：点评：在分析会聚、发散现象时，需要将出射光线与入射光线的传播方向进行比较假设比原来靠近主光轴那么为会聚作用；假设比原来远离主光轴，那么为发散作用183分2022岳阳根据通电螺线管的N极，请在图中标出电流方向、小磁针的N极和磁感线的方向考点：通电螺线管的极性和电流方向的判断菁优网版权所有专题：电和磁分析：根据通电螺线管的N极利用安培定那么判断出电流流向，再根据磁感线从N极出来回到S极确定磁感线方向，利用同名磁极相互排斥，异名磁极相互吸引，确定小磁针的N极解答：解：由于通电螺线管的左端为N极，由安培定那么可得线圈中电流的方向是由左侧流入右侧流出，磁感线方向从左向右，由于同名磁极相互排斥，异名磁极相互吸引，小磁针的左端为N极，右端为S极如下列图：点评：安培定那么的运用是此题解决的重要方法，同时还要用到磁极间的相互作用规律，当然，找准判断的突破口，也就是电源的正负极是此题的关键四、解答题本大题共3小题，每空2分，共24分196分2022岳阳探究“比较不同物质的吸热能力的实验中，在两支相同的试管中分别参加水和沙，分别用同一酒精灯加热如下列图，实验数据如下表：材料升高10所需时间/s升高20所需时间/s升高30所需时间/s水54110167沙1123361试管中参加的水和沙应保证质量选填“体积或“质量相等；2实验中，物质吸热的多少是通过加热的时间选填“升高的温度或“加热的时间来反映的；3分析表中数据可知，水和沙两物质中吸热能力较强的是水考点：探究比热容的实验菁优网版权所有专题：探究型实验综合题分析：1用相同的酒精灯加热，即说明在相同的时间，相同的酒精灯所放出的热量是相同的；要控制两者的质量相等；2假设想比较不同物质的吸热能力，即比较质量相同的不同物质，在升高相同温度时，所用的加热时间的长短即可，加热时间长的吸热能力强3分析表中数据，升高相同温度时，加热时间越长，说明吸收热量越多，该物质的吸热能力越强解答：解：1图为了比较水和沙石的吸热能力，必须保持水和沙石的质量相等，用相同的热源加热；2可采用在升高相同温度时，所用的加热时间的长短，即质量相同的水和沙石，用完全相同的酒精灯加热，在升高相同温度时，比较两者加热时间长短，反映吸热能力大小；3由表中数据分析可知，在升高相同温度时，水需要的加热时间长，故水的吸热能力要大一些故答案为：1质量；2加热时间；3水点评：对于比较不同物质吸热能力的大小有两种方法：让质量相同的不同物质加热相同的时间用相同的加热装置，加热时间就表示了吸收热量的多少，看温度的变化值，温度变化值大的物质吸热能力弱；将质量相同的不同物质加热到相同的温度，比较加热时间的不同，加热时间长的物质吸热能力强208分2022岳阳在“测量滑轮组的机械效率的实验中，用同一滑轮组进行了三次实验如下列图，实验数据记录如下表：次数钩码重/N钩码上升距离/cm弹簧测力计示数/N弹簧测力计上升距离/cm机械效率12100.83083.3%24101.53036103090.9%1第2次实验中滑轮组的机械效率为88.9%结果保存一位小数；2第3次实验中，弹簧测力计的示数漏填，由图丙可知，弹簧测力计示数为2.4N；3分析数据可得实验结论：使用同一滑轮组，提升的物体越重，滑轮组的机械效率越高选填“高或“低；4根据实验结论推测：使用该滑轮组再次将8N的物体匀速提升10cm，此时滑轮组的机械效率可能为C只填序号A.71.6% B.82.4% C.92.1%考点：滑轮组机械效率的测量实验菁优网版权所有专题：计算题；实验题；探究型实验综合题分析：1知道绳端移动距离与物体上升高度之间的关系：s=nh根据公式=100%=100%即可求出机械效率2由图丙可知读出拉力大小，进行测力计的读数时，要注意测力计的分度值3分析实验数据，知道滑轮组的机械效率与提升物体的重力有关，物体越重，滑轮组的机械效率越高4分析实验数据，知道该滑轮组将6N的物体匀速提升时的机械效率，根据使用同一个滑轮组时，物体越重，滑轮组的机械效率越高的特点即可判断该滑轮组将8N的物体匀速提升时的机械效率解答：解：1第2次的机械效率为：=100%=100%=100%=88.9%；2由图知，弹簧测力计的分度值是0.2N，所以测力计的示数是2.4N3分析3次实验，随着钩码重力的增加，同一滑轮组的机械效率不断增加，所以，使用同一滑轮组，提升的物体越重，滑轮组的机械效率越高4该滑轮组将6N的物体匀速提升时的机械效率为90.9%，由于使用同一个滑轮组时，物体越重，滑轮组的机械效率越高，那么使用该滑轮组再次将8N的物体匀速提升时滑轮组的机械效率应大于90.9%，故C选项符合故答案为：188.9%；22.4；3高；4C点评：此题考查机械效率的计算和分析，滑轮组的机械效率与物体重力、摩擦力、
