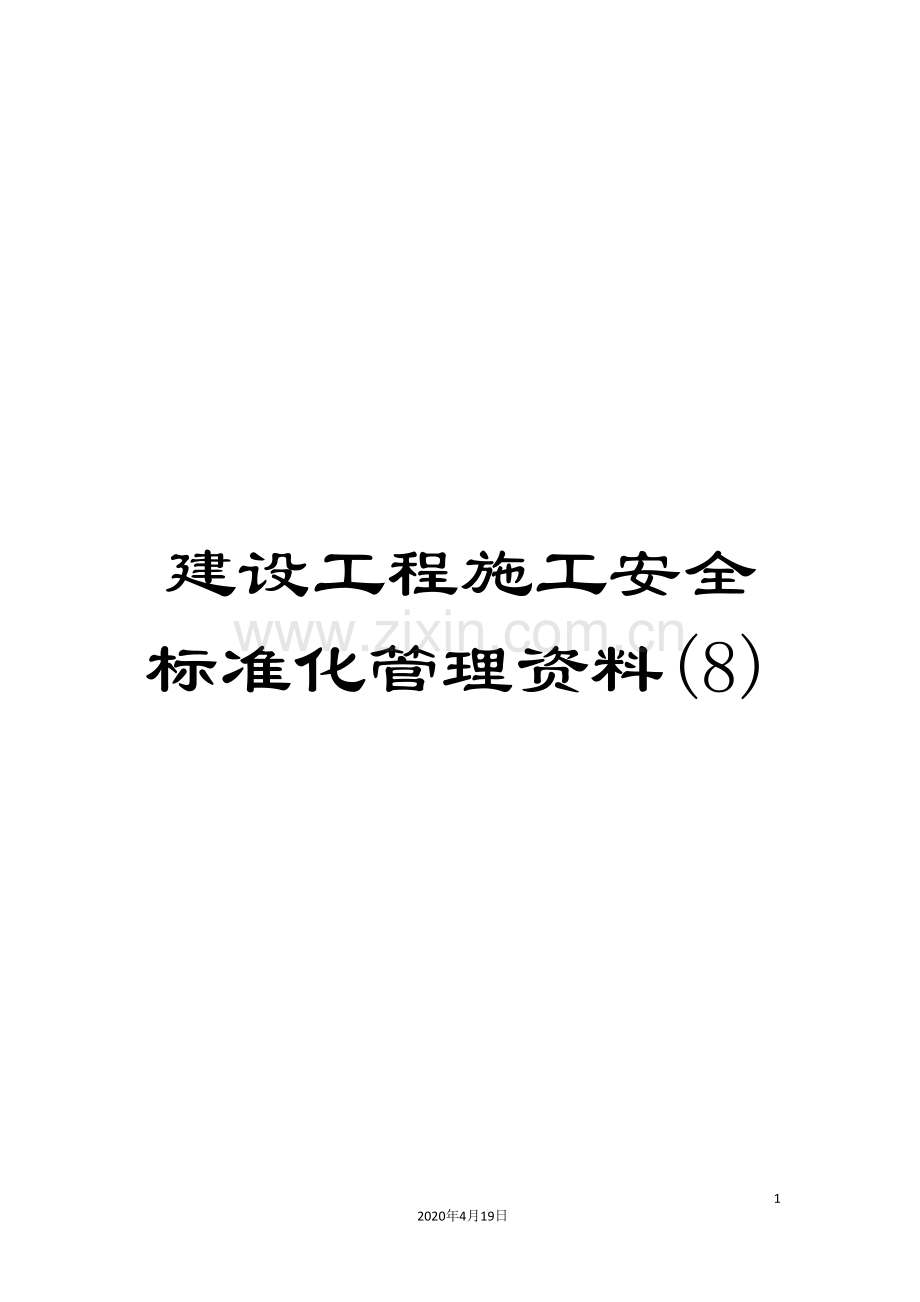

建设工程施工安全标准化管理资料(8).doc

建设工程施工安全标准化管理资料(8)

87
2020年4月19日
文档仅供参考

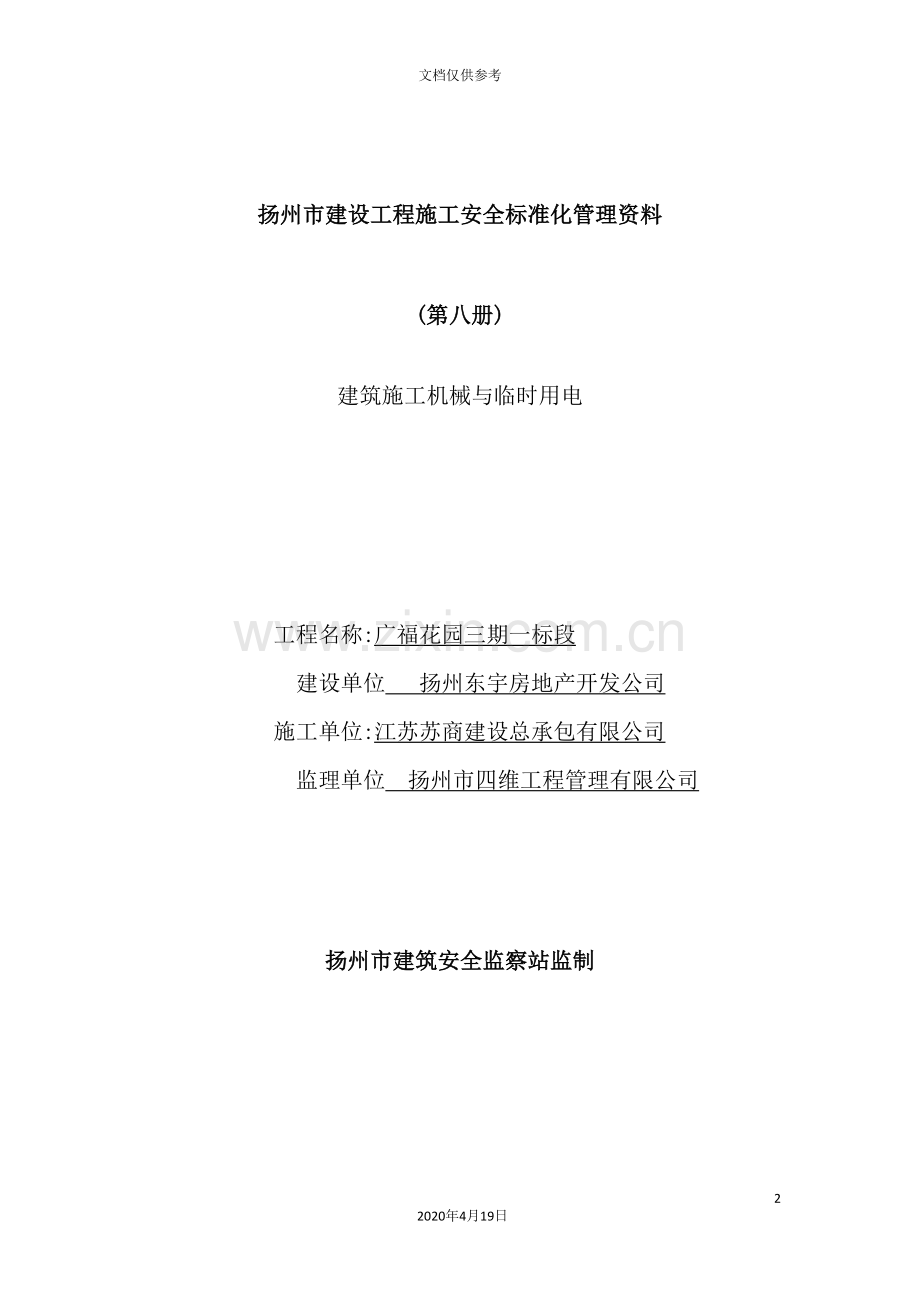

扬州市建设工程施工安全标准化管理资料

(第八册)

建筑施工机械与临时用电

工程名称:广福花园三期一标段
建设单位 扬州东宇房地产开发公司
施工单位:江苏苏商建设总承包有限公司
监理单位 扬州市四维工程管理有限公司

扬州市建筑安全监察站监制

建筑施工起重机械设备登记汇总表
工程名称: 登记人:
序
号
名 称
型号规格
制造厂
出厂日期
产权备案证号
使用登记证号
1
搅拌机

2

3

4

5

6

7

8

注:建筑起重机械是批纳入物种设备目录,在房屋建筑工地和市政工程工地安装、拆卸使用的起重机械
表8.1.2 建筑施工起重机械管理目录

设备名称

规格型号

产权备案证号

使用登记证号

一、 建筑施工起重机械安装及使用维修说明书(复印件)
二、 建筑施工起重机械租赁合同(含安全管理协议)
三、 建筑施工起重机械安装、拆卸资料
1、 建设主管部门受理<建筑施工起重机械安装(拆卸)告知单>回执或证明材料
2、 <建筑施工起重机械安装(拆卸)告知单>
3、 <建筑施工起重机械安装(拆卸)专项施工方案报审表><建筑施工起重机械安装(拆卸)专项施工方案审核表>(总承包单位、分包单位)及安装(拆卸)方案
4、 <建筑施工起重机械安装(拆卸)专项施工方案审核表>及以下资料:
（1） 安装(拆卸)单位与使用单位签订的安装(拆卸)合同及安装单位与施工总承包单位签订的安全协议书(原件)

（2） 建筑施工起重机械备案证明、特种设备制造许可证、产品合格证、制造监督检验证明(复印件)

（3） 安装(拆卸)单位资质证书、安全生产许可证(复印件)

（4） 安装(拆卸)单位负责建筑起重机械安装(拆卸)工程师、专职安全生产管理人员、专业技术人员名单及资格证(复印件)

（5） 安装(拆卸)单位特种人员作业证书(复印件)

（6） 辅助起重机械资料及其特种作业人员证书

（7） 施工总承包单位、监理单位要求的其它资料

5、 建筑施工起重机械基础方案及验收记录、隐蔽工程验收记录、设备安全构件或装置试验合格报告等
6、 建筑施工起重机械安装前检查表
7、 建筑施工起重机械安装自检表
8、 建筑施工起重机械安装检测报告
9、 建筑施工起重机械安装验收记录表
10、建筑施工起重机械使用登记证
四、使用维护保养资料
1、建筑施工起重机械运转及交接班记录
2、建筑施工起重机械故障修理及验收记录
3、建筑施工起重机械日常维护保养表
4、建筑施工起重机械定期维护保养表
五、其它有关资料

表8.1.3现出 扬州市建筑施工超重机械设备安装告知表 编号:
工程名称

工程地点

安装单位

项目经理

联系电话

专职安全员

专业技术负责人

资质证书编号

安全生产许可证编号

设备名称

产权证编号

设备型号

生产厂家

施工总承包单位

项目经理

监理单位

总监

设备安装中特种作业人员名单(含司机、指挥司索工及安装维修工等)
姓名
工种
资格证编号
备注

安装肖应由施工总承包单位和监理单位审核的资料
序号
资料名称
总包单位审核情况
监理单位审核情况
1
建筑起重机械产权登记证及转场保养合格证明文件

2
经安装单位、总承包单位技术负责人及总监理工程师审批经过的建筑工地施工起重机械安装方案(方案中已经明确周边外电防护措施和作业半径内障碍物的防碰撞措施)

3
经安装单位、总承包单位技术负责人及总监理工程师审批经过的事故应急救援预案

4
安装单位提供资质证书及安全生产许可证副本

5
安装单位安装人员特种作业人员操作证

6
安装单位与总承包单位签订的起重机械安装拆卸专业分包合同(明确双方的安全生产责任)

7
安装单位与总承包单位签订的安全管理协议

8
安装单位负责起重机械安装的项目经理、专职安全管理人员安全考核合格证书

9
辅助起重机械资料及其特种作业人员证书

10
总包单位负责建筑起重机安装工程施工现场专职安全生产管理人员考核证书

11
地质勘探报告、基础地耐力报告、起重机械基础隐蔽工程验收报告及基础混凝土试压报告

施工总承包单位审核意见:
以上各项工作资料经我单位审核无误,设备安装方案、事故应急救援预案经我单位审批经过,同意进行安装作业。
项目经理(签字):
施工总承包单位(章)

年 月 日
监理单位审核意见:
以上各项工作资料经我单位审核无误,设备安装方案、事故应急救援预案经我单位审批经过,同意进行安装作业。
总监(签字):
监理单位(章)

年 月 日
安装告知内容:
我单位将于 年 月 日进行建筑起重机械安装作业。特告知。

设备安装单位(公章)

年 月 日

告知受理部门意见:
你单位告知巳收悉,请按照<建设工程安全生产管理条例>、<特种设备安全监查条例>、<建筑起重机械安全监督管理规定>、经(安装单位、总承包单位、监理单位)审批经过的建筑施工起重机械安装方案和有关建筑起重机械管理制度,进行起重机械安装作业,认真彻落实,严格现场安全管理,确保建筑起重机械安装、使用安全。

接受告知监督科室: 接受告知安全监督部门(章)

安全监督员(签字):

年 月 日

表8.1.4扬州市建筑施工起重机械设备拆卸告知表
(使用登记注销表)
编号:
工程名称

工程地址

设备名称

规格型号

使用登记编号

停止使用时间

设备拆卸单位

专业技术负责人

项目经理

专职安全员

资质证书编号

安全生产许可证编号

施工总承包单位

项目经理

监理单位

总监

设备拆卸中特种作业人员名单(含司机、指挥司索工及安装维修工等)
姓名
工程
资格证编号
备注

拆卸前由施工总承包单位和监理单位审核的资料
序号
资料名称
总包单位审核情况
监理单位审核情况
1
建筑起重机械使用登记证原件

2
拆卸单位提供经(拆卸单位、总包单位监理单位)审批的建筑施工起重机械拆除方案

3
拆卸单位提供经(拆卸单位、总包单位监理单位)审批的拆卸过程中事故应急救援预案

4
拆卸单位提供资质证书及安全生产许可证副本

5
拆卸单位提供安装人员特种作业人员操作证

6
拆卸单位与总包单位签订的拆卸合同原件(合同中明确双方的安全生产)

7
拆卸单位与总包单位签订生产的安全管理协议

8
拆卸单位负责起重机拆卸的项目经理、专职安全管理人员安全考核合格证书

9
总包单位负责建筑起重机拆卸工程施工现场专职安全生产管理人员考核证书

10
辅助起重机械资料及其特种作业人员证书

施工总承包单位审核意见:
以上各项资料经我单位审核无误,设备拆卸方案事故应急救援预案经我单位审核经过,同意进行拆卸作业
项目经理(签字): 施工总承包单位(章)

年 月 日
监理单位审核意见:
以上各项资料经我单位审核无误,设备拆卸方案事故应急救援预案经我单位审核经过,同意进行拆卸作业

总监(签字): 监理单位(章)

年 月 日
拆卸告知内容:
我单位将于 年 月 日进行建筑起重机械拆卸作业,物告知。

设备拆卸单位(章)

年 月 日
告知受理部门意见:
你单位告知巳收悉,请按照<建设工程安全生产管理条例>、<特种设备安全监查条例>、<建筑起重机械安全监督管理规定>、经(拆卸单位、总承包单位、监理单位)审批经过的建筑施工起重机械拆卸方案和有关建筑起重机械管理制度,进行起重机械拆卸作业,认真彻落实,严格现场安全管理,确保建筑起重机械拆卸安全。

接受告知监督科室: 接受告知安全监督部门(章)

安全监督员(签字):

年 月 日

表8.1.5建筑施工起重机械安装拆卸专项方案审核表
(总承包单位)
工程名称

总承包单位

起重设备安装单位

设备名称

规格型号

作业类型
□安装作业
□拆卸作业

起重机备案证号

兹报验:
□ 1、建筑起重机械安装工程专项施工方案及应急救援预案
□ 2、建筑起重机械拆卸工程专项施工方案及应急救援预案
本次申报审核内容系第 次申请,申报内容分包的建筑起重机械安装单位技术负责人巳批准。
附件:
□ 1、建筑起重机械安装、拆卸工程专项施工方案
□ 2、采用非常规起重设备、方法,且单件起吊重量在100KN及以上的起重吊装工程专项施工方案专家论证意见
□ 3、起重量才录用300KN及以上或安装高度200米以上内爬起重设备的安装、拆卸工程专项施工方案专认证意见。

项目部(盖章)
项目技术负责人(签字):
年 月 日

相关部门审核情况
审核意见
相关部门
签名
职务
日期

施工技术部门

安全管理部门

质量管理部门

审批意见:

总承包单位技术负责人(签字) 总承包单位(盖章)

年 月 日

表8.1.6建筑施工起重机械安装拆卸专项方案审核表
(分包单位)
工程名称

分包单位名称

设备名称

规格型号

作业类型
□安装作业
□拆卸作业

起重机备案证号

依据本建筑起重机械安装使用说明书及工程特点编制此专项施工方案,方案内容符合建筑起重机械的安装拆卸及使用安全技术规程的要求。
兹报验:
□ 1、建筑起重机械安装工程专项施工方案及应急救援预案及评审意见
□ 2、建筑起重机械拆卸工程专项施工方案及应急救援预案及评审意见

安装(拆卸)单位编制人(签字):

年 月 日

安装(拆卸)单位专业技术人员审核意见:

审核人(签字):

年 月 日

审批意见

安装(拆卸)单位技术人(签字): 安装单位(章)

年 月 日

表8.1.7建筑施工起重机械安装拆卸单位条件审核表
装拆单位(章):
工程名称

施工总承包单位

设备名称

规格型号

产权登记证号

制造厂

作业范围
□安装 □拆卸

审核项目
审核内容及要求
□合格 □不合格

专业资质
安装企业资质证书应在有效期内
□合格
一级资质可承揽各类起重机械装拆;二级资质可承揽100吨米以下塔吊等起重设备、120吨米及以下起重机和龙门吊的装拆;三级资质可承揽80吨米及以下塔吊等起重设备,60吨米及以下起重机和龙门吊的装拆
□合格
安全生产许可证
安全生产许可证应在有效期内
□合格
装拆作业管理人员
项目负责人姓名 ,持有效安全生产考核合格证书
□合格
专职安全人员姓名: 持有效安全生产考核合格证书
□合格
现场监督专业技术人员姓名 ,持相应技术职称。
□合格
机械管理员姓名 持有效机械员岗位证书
□合格
特种作业人员
装拆人员
持有效特种作业操作证。
□合格
信号指挥 ,持有效特种作业操作证。
司索工: 持有效特种作业操作证。
□合格
起重机司机: 。持有效特种作业操作证。
□合格
起重机械备案证明
产权单位应按规定到企业注册地建设主管部门进行备案,并提供备案证明原件。
□合格
辅助起重机械资料及其特种作业人员
辅助起重机械名称: ,型号 ,具备有效特种设备检测合格材料。
□合格
辅助起重机操作人员: 持有效特种作业操作证。
□合格
装拆合同及安全协议书
安装(拆卸)单位应与施工单位签订建筑起重机械安装(拆卸)合同,合同中须明确双方安全生产责任,实行总承包的,安装(拆卸)单位应与施工总承包单位签订安全协议书
□合格
施工(总承包)单位审核意见:
□符合要求,报监理单位审核 □不符合要求,重新提交
施工(总承包)单位(盖章)

审核人(签字) 年月日
工程监理单位审核意见:
□符合要求,同意安装(拆卸) □不符合要求,补充完善后重新报审

工程监理单位(盖章)

总监理工程师(签字) 年月日
说明
1报送审核的材料需提供原件,施工总承包单位、监理单位审核合格后,应分别留存复印件附后
2施工总承包单位、监理单位收到装拆单位提交的齐全有效的资料之日起2个工作日内审核完毕亲签署意见

表8.1.8 建筑施工起重机械安装、使用验收检查资料
表8.1.8.1塔式起重机安装验收相关资料

表8.1.8.1-1 建筑施工起重机械(塔式起重机)固定混凝土基础验收表
工程名称

工程地址

规格型号

备案证号

施工单位

安装单位

项目
检查内容
检查情况
基础设计
检查基础施工是否符合基础方案设计图纸或安装使用说明书的设计要求

基础地槽
检查基底标高,检查基底的土质及地下水的情况,地耐心力是否符合基础设计方案或说明书要求

钢筋工程
检查钢材型号、直径、根数、位置等是否符合设计要求。检查施工质量:如锚固、搭接的位置和长。绑扎以及几何尺寸间距等。

预埋件
预埋件规格尺寸地区符合设计要求。预埋件或螺栓是否专业生产厂制造,并有质量合格的试验证明

砼工程
混凝土的强度地区符合设计要求(检查混凝土强度检测报告)检查施工质量,其表面水平度小于1/1000。
实测砼强度 Mpa
水平误差 ㎜
接地装置
接地点应在基础周围设置,并不少于2点;接地装置应使用角钢(钢管)其埋设深度不小于2.5米,接地电阻应不大于4欧
接地装置有 处
实测接地电阻 欧
其它需要说明的内容:(桩基础、组合式基础的桩及相关构件的检查验收情况资料等)
使用单位验收意见:

项目负责人 (签字)

(盖章)

年月日
安装单位验收意见:

项目负责人 (签字)

(盖章)

年月日
施工总包单位验收意见:

项目负责人 (签字)

(盖章)

年月日
监理单位验收意见:

总监工程师(签字)

(盖章)

年月日

表8.1.8.1-2建筑施工起重机械(塔式起重机)预制拼装基础验收表
工程名称

工程地址

规格型号

备案证号

施工单位

安装单位

项目
检查内容
检查情况
地基基础
基础地耐力应满足拼装塔机基础设计要求

地基承载
1、 地耐力特征值必须≥80KPA
2、 地基承载力特征值应≥100KPA

地基施工要求
1、 地基应夯实做10㎝石子垫层,垫脚石层表层再做10-15㎝C15以上的砼面层,砼面层平面度应小于4㎜
2、 预制基础拼装后基础周围应做800㎜高240㎜厚的维护墙,墙内夯实素土。
拼装件
基础件表面不应有裂纹和大块砼损坏现象

张拉后预制件之间不得有间隙现象

预制件拼装完成后,基础表面应清洁

拼装件总重量必须大于原机基础设计重量

钢绞线
钢绞线路是否清洁,并涂黄油

钢绞线张拉后每根预应力应为24KN,40B型张拉数应为26KN
钢绞线张拉完毕 后,应使用塑料套管果实
锚具
锚具、小平夹片应清洁,张拉后必须涂刷黄油
多孔承压板不得有变形 ,如有变形 必须更换
使用单位验收意见:

项目负责人 (签字)

(盖章)

年月日
安装单位验收意见:

项目负责人 (签字)

(盖章)

年月日
施工总包单位验收意见:

项目负责人 (签字)

(盖章)

年月日
监理单位验收意见:

总监工程师(签字)

(盖章)

年月日

表8.1.8.1-3建筑施工起重机械(塔式起重机)轨道基础验收表
工程名称

工程地址

规格型号

备案证号

施工单位

安装单位

项目
检查内容
检查情况
基础设计
检查基础施工是否符合基础方案设计图纸或安装傅说明书的设计要求

基础地槽
检查基底标高的土质及地下水的情况
路基承载能力
轻型(起重量30KN以下)应为60—100Kpa;
中型(起重量31—150KN)应为101—200Kpa;
重型(起重量150KN以上)应为200Kpa以上;
轨道
每隔6米应设轨距拉杆一个。轨距允许偏差为公称值班的1/1000,且不超过±3㎜。在纵横方向上,钢轨顶面的倾斜度不得大于1/1000

轨道接头
钢轨接头间隙不得大于4㎜,并应与另一侧轨道接头错开,错开距离不得小于1.5米,接头处应架在轨枕上,两轨顶高度差不得大于2㎜

缓冲止挡
距轨道终端1米处必须设置缓冲止挡器,其高度不应小于行走轮的半径。在距轨道终端2米处必须设置限位开关碰块。

其它
鱼尾板连接螺栓应坚固耐用,垫板应固定牢靠。

其它需要说明的内容:
使用单位验收意见:

项目负责人 (签字)

(盖章)

年月日
安装单位验收意见:

项目负责人 (签字)

(盖章)

年月日
施工总包单位验收意见:

项目负责人 (签字)

(盖章)

年月日
监理单位验收意见:

总监工程师(签字)

(盖章)

年月日

表8.1.8.1-4建筑施工起重机械(塔式起重机)安装前检查表
工程名称

设备型号

安装单位

设备编号

序号
检查项目
内容及要求
结果
备注
1
钢结构
无扭曲、变形 ,裂纹和严重锈蚀

2
连接件、坚固件
销轴及螺栓螺母规格正确,数量齐全,质量满足设计要求;配套开口销或卡板均符合要求。

3
钢丝绳及其固结
钢丝绳完好符合 GB/T5972- 要求,钢丝绳夹固结符合 GB/T5976- 要求,压板固接应符合 GB/T5975 要求

4
制动器
制动带(块)摩擦衬垫磨损不大于原厚度的1/2,间隙符合标准要求,能正常动作,设有防护罩

5
安全装置
各安全装置应齐全 、完好

6
液压系统
油质良好、充分

各油管及管接头状况良好,平衡阀与油缸之间为硬管连接
7
电气系统
保持较良好状况,能正常工作

8
现场状况
安装现场应具备安全安装塔机的条件

检查意见

书 安装单位(盖章)

年月日
检查人
安装单位技术负责人: 使用单位设备主管:

安装队长(组长): 安装单位安全(质量)员:

其它参检人员:

表8.1.8.1-5建筑施工起重机械(塔式起重机)安装自检表
工程名称

备案证号

工程地址

出厂日期

设备生产厂

安装单位

工程地址

安装日期

资料检查项
序号
检查项目
要求
结果
备注
1
隐蔽工程验收单和混凝土强度报告
齐全

2
安装方案,安全交底记录
齐全

3
塔式起重机转场保养作业单或新购设备的朝霞验收单
齐全

基础检查项
序号
检查项目
要求
结果
备注
1
地基允许承载能力(KN/㎡)

2
基坑围护形式

3
塔式起重机距坑边距离 (m)

4
基础下是否有管线、障碍物或不良地质

5
排水措施(有、无)

6
基础位置、标高及平整度

7
行走式塔式起重机底架的水平度

8
行走式塔式起重机导轨的水平度

9
塔式起重机接地装置

10
其它

机械检查项
名称
序号
检查项目
要求
结果
备注

1
登记编号牌和产品标牌
齐全

金
属
结
构
件

2*

塔式起重机与周围环境关系

尾部与建(构)筑物及施工设施之间的距离不小于0.6 m

两台塔斯社机之间 的最小架设距离应保证处于低位塔机的起重臂端部与另一塔机的塔身之间的距离不得小于2米;处于高位的塔机的最低部件与你位塔机中处于最高位置的部件之间的垂直距离不得小于2米
与输电线路的距离应不小于<塔式起重机安全堆积>GB5144的规定。
3*
主要结构件
无可见裂纹和明显变形

4
主要连接螺栓
齐全,规格和预紧力矩达到使用说书要求

5
主要连接销轴
销轴符合出厂要求,连接可靠

6
过道、平台、栏杆、踏板
符合<塔式起重机安全>GB5144安全的规定

7
梯子、护圈、休息平台
符合<塔式起重机安全>GB5144安全的规定

8
附着装置
设置位置和附着距离符合方案规定,结构形式正确,附墙与建筑物连接牢固

9
附着杆
无明显变形,焊接无裂纹

10
在空载,风速不大于3m/s状态下
独立状态塔身(或附着状态下最高附着点以上塔身)
塔身轴心线对支承面的垂直度≤4/1000

11
独立状态下最高附着点以下塔身
塔身轴心线对支承面的垂直度≤2/1000

12
内爬式塔机的爬升框与支承钢梁、支承钢梁与建筑结构之间连接
连接可靠

爬
升
与
回
转

13*
平衡或液压锁与油缸间连接
应设平衡阀或液压锁,且与油缸用硬管连接

14
爬升装置防脱功能
自升式塔机在正常加节、降节作业时,应具有可靠的防止爬升装置在塔身支承中或油缸端头从其连接结构中自行(非人为操作)脱出的功能

15
回转限位器
支回转处不设集电器供电的塔机,应设置正反两个方向回转限位开关,开关动作时臂架旋转角度应不大于±540°

起升系统
16
起重力矩限制器
灵敏可靠,限制值小于额定载荷110%,显示误差≤±5%

17
起升高度限位器
对动臂变幅和小车变幅的塔斯社机,当吊钩装置顶部升至超重臂下端的最小距离为80㎝处时,应能立即停止起升运动。

18
起重量限制器
灵敏可靠,限制值小于额定载荷110%。显示误差≤±5%

变幅系统
19
小车断绳保护装置
双向均应设置

20
小车断轴保护装置
应设置

21
小车变幅检修挂篮
连接可靠

22
小车变幅限位和终端止挡装置
对小车变幅塔机,应设置小车行程限位开关和终端缓冲装置,限位开关动作后应保证小车停车时其端部距缓冲装置最小距离20㎝

23
动臂式变幅限位和防臂架后翻装置
动臂变幅有最大和最小幅度限位器,限制范围符合使用说明书要求;防止臂架反弹后翻的装置牢固可靠

24
吊钩
钩体无裂纹、磨损、补焊,危险截面,钩筋无塑性变形。

25
吊钩防钢丝脱钩装置
应完整可靠

26
滑轮
滑轮应转动良好,出现下列情况应报废:1.裂纹或轮缘破损;2滑轮绳槽臂厚磨损量达原壁厚的20%;3.滑轮槽底的磨损量超过相应钢丝绳走私的25%

27
滑轮上的钢丝绳防脱装置
应完整可靠,该装置与滑轮最外缘的间隙不应超过钢丝绳走私的20%

28
卷筒
卷筒壁不应有裂纹,筒壁磨损量不应大于原壁厚的确10%;多层缠绕的卷筒,端部应有比最外层钢丝绳高出2倍钢丝绳直径的突缘

29
卷筒上的钢丝绳防脱装置
卷筒上钢丝绳应排列有序,设有防钢丝绳脱槽装置。该装置与卷筒最外缘的间隙不应超过钢丝绳走私的20%

30
钢丝绳完好度
见钢丝绳检查项目

31
钢丝绳端固定
符合使用说明书规定

32
钢丝绳穿绕方式、
润滑与干涉
穿绕正确对待,润滑良好,无干涉

33
制动器
起升、回转、变幅、行走机械都应配备制动器,制动器不应有裂纹、过度磨损、塑性变形 、缺件等缺陷。调整适宜,制动平稳可靠

机构
及零
部件
34
传动装置
固定牢固运行平稳
结果

35
有可能伤人的活动
零部件外露部分
防护罩齐全

电器与保护
36*
紧急断电开关
非自动复位,有效,且便于司机操作

37*
绝缘电阻
主电路和控制电路的对地绝缘电阻不应小于0.5MΩ

38
接地电阻
接地系统应便于复核检查接地电阻不大于4Ω

39
塔机专用开关箱
单独设置并有警示标志

40
声响信号器
完好

41
保护零线
不得作载流回路

42
电源电缆与电缆保护
无破损、老化,与金属接触处有绝缘材料隔离。移动电缆有电缆卷筒或防止磨损措施

43
障碍指示灯
塔顶高度大于30米且高于周围建筑物时应安装,该指示灯的供电不应受停机的影响

轨道
44
行走轨道端部止挡装置与缓冲器
应设置

45*
行走限位装置
制停后距止挡装置≥1米

46
防风夹轨器
应设置有效

47
排障清轨板
清轨板与轨道间的间隙不应大于5㎜

48
钢轨接头位置及误差
支承在道路要或路基箱上时,两侧错开≥1.5米,间隙≤4㎜;高差≤2㎜

49
轨距误差及轨距拉杆设置
小于1/100且最大应小于6㎜;相邻两根间距≥6米

司机室
50
性能标牌(显示屏)
齐全,清晰

51
门窗和灭火器、雨刷等附属设施
齐全,有效

52*
可升降司机室或乘人升降机
接<施工升降机>GB/T10054和<施工升降机安全规程>GB/10055检查

其它
53
平衡重、压重
安装准确,牢固可靠

54
风速仪
臂架根部较点高于50米时应设置

钢丝绳检查项目
序号
检查项目
报废标准
实测
结果
1
钢丝绳磨损量
钢丝绳实测直径相对公称直径减小7%或更多

2
常见规格钢丝规定长度
内达到报废标准的断丝数
钢制滑轮上工作的圆股钢丝绳、搞扭钢丝绳中
断根数的控制标准参照<起重机用钢丝绳检验
和报废实用规范>GB/T5972

3
钢丝绳变形
出现波浪开时,在钢丝绳长度不超过25D范围
内,若波形度幅度达到4D/3或以上,则钢丝绳
报废

笼状畸变、绳股挤出或钢丝挤出变形严重的钢
丝绳应报废。

钢丝绳出现严重的扭结、压扁和弯折现象应报
废

绳经局部严重增大或减小均应报废

4
其它情况描述

保证项目
不合格项数

一般项目
不合格项数

资料情况

结论

检查人(签字):

安装单位技术人员(签字): 安装单位(盖章)

年 月 日
表中打*为保证项目,其它为一般项目;表中打—的表示不必填写
钢丝绳磨损量=公称直径-实测直径/公称直径×100%
首次安装及每次附着顶升后,安装单位应按此表对塔式起重机进行自检。

8.1.8.1-6建筑施工起重机械(塔式起重机)安装检测报告(粘贴)

8.1.8.1-7建筑施
