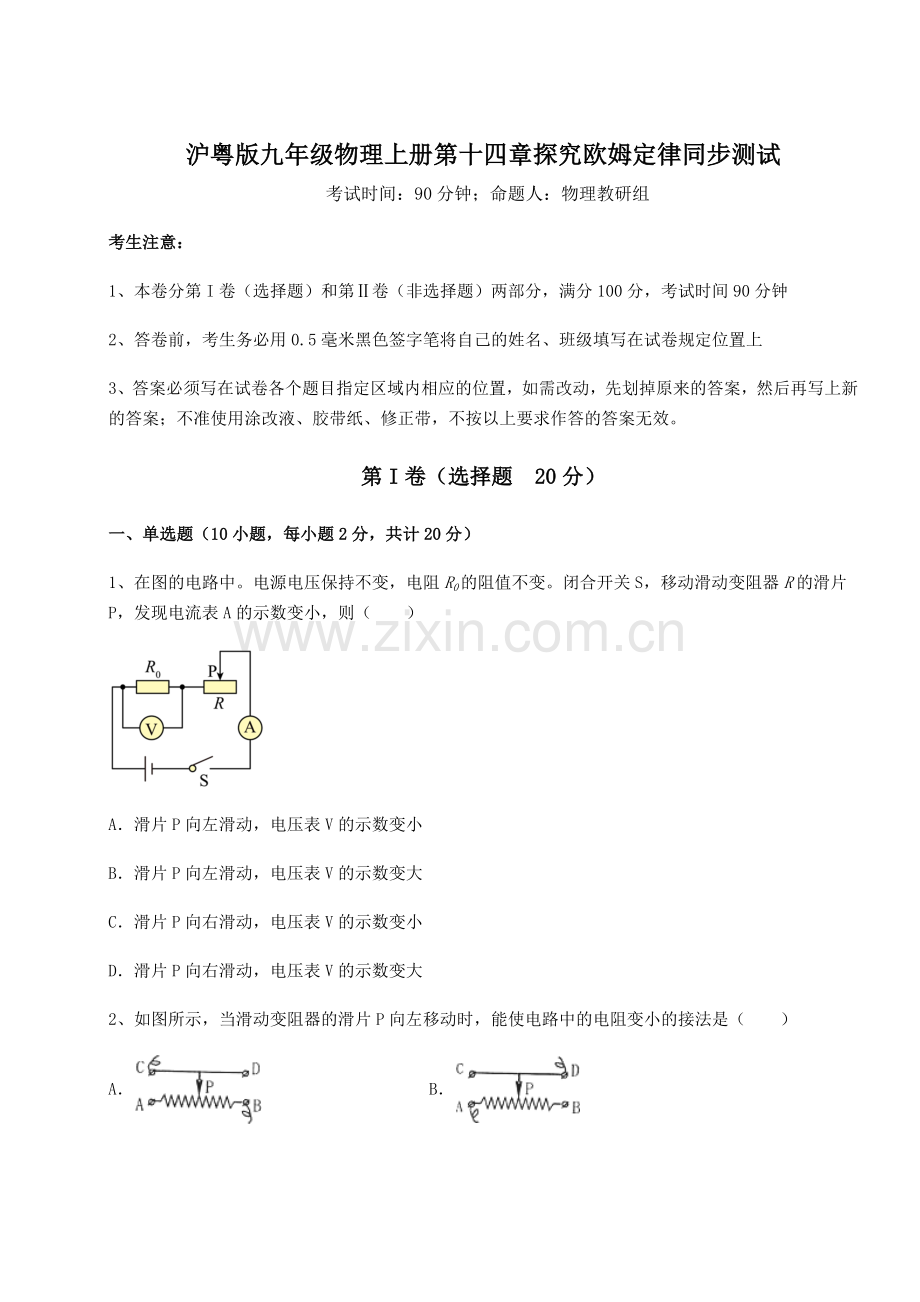

基础强化沪粤版九年级物理上册第十四章探究欧姆定律同步测试试题(含答案解析版).docx

沪粤版九年级物理上册第十四章探究欧姆定律同步测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A滑片P向左滑动，电压表V的示数变小B滑片P向左滑动，电压表V的示数变大C滑片P向右滑动，电压表V的示数变小D滑片P向右滑动，电压表V的示数变大2、如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）ABCD3、如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（）可能灯泡断路可能灯泡短路可能电阻断路可能电阻短路A只有正确B只有正确C只有正确D只有正确4、如图甲所示，电源电压保持不变，滑动变阻器R标有“201A”，电流表的量程为00.6A，电压表的量程015V，丁丁进行了下面操作：先闭合开关S和S1，断开开关S2，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，灯泡L恰好正常发光，再断开开关S1闭合开关S2，将滑动变阻器的滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，图乙是两次调节过程中电流表与电压表示数变化关系图像，则下列说法正确的是（）电源电压为6V灯泡L的额定功率为1.5W再断开开关S1闭合开关S2时，滑片是从a点向左移动的若丁丁重新调节开关和滑片，该电路的最小功率为1.2WABCD5、在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（）A电流表A1的示数变大，电压表V的示数变小B电流表A2与电流表A1的示数之差变大C电流表A2的示数变小，电压表V的示数变大D电压表V与电流表A2的示数之比变大6、下列关于电流、电压、电阻的叙述正确的是（）A电压是电路中形成电流的原因B电路中只要有电压就一定有电流C电路中电流小是因为电阻大D某导体电阻随通过电流的增大而减小7、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变小，电流表示数变小8、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（）A电流表的示数变大BV1示数变小，V1示数和电流表示数之比不变CV1示数不变，V2 示数变大D电压表V1示数的减少量小于V2示数的增加量9、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 ，滑动变阻器的最大阻值为20 ，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小B电压表示数与电流表示数的比值不变C当滑片移到中点时，电压表示数为2 VD当滑片移到a端时，电流表示数为0.2 A10、如图所示的电路中，MN为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。将电压表的左端连接在M处，电压表的右端可以自由滑动，电压表的右端到M处的距离为x。闭合开关，将电压表的右端从M处向N处滑动的过程中，电压表示数U与电流表示数I随x变化的图像正确的（）ABCD第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的_能转化而来，若想让二极管更亮，可将多个水果_（选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有_特性。2、如图甲所示、电源电压恒定，定值电阻R0的阻值为10欧。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。滑动变阻器R的最大阻值为_欧。电源电压为_ 伏。3、如图所示，电压U8V，滑动变阻器的阻值变化范围是015，在滑动变阻器的滑片从a移至b的过程中，电流表的最大示数为1.6A，则电阻R0_，电压表的示数变化范围是_V。4、央视是真的吗？节目中，主持人做了“电池+口香糖锣纸=取火工具”的实验：取口香糖钱纸，中间剪掉一些，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图所示。锡纸条上_段的电阻最大（已知ab、bc、cd长度相等），此时Iab_Icd（选填“=”“”或“”）。5、如图甲所示电路中，已知R6，开关S闭合时，电压表V和V1的示数分别如图乙、丙所示，电压表V1的示数为_V，该电路的电流为_A。三、计算题（5小题，每小题8分，共计40分）1、实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流计，其电阻Rg=10，要把它改装为一个量程为3V的电压表（如图乙）。（1）求电阻R0的阻值；（2）用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，求电阻Rx的阻值是多少欧姆？（计算结果保留一位小数）（3）请解释为什么电压表内阻越大越好。2、小明同学设计了一款水位报警装置，如图甲所示。柱体A与B被轻杆连接于轻质杠杆的C、D两端（轻质杠杆可绕O点自由转动），且CO:OD1:1，重为10N的柱体A上表面刚好和柱形容器顶部齐平；重为30N的柱体B置于力敏电阻Rx上，B的底面积为100cm2，力敏电阻的阻值Rx随压力F的变化关系如图乙所示，电源电压恒为4.5V，R0为定值电阻，电流表的量程为00.6A，电压表的量程为03V。逐渐向容器中注水至满，整个过程中，杠杆始终保持水平位置平衡，则：（1）未注水时，B对Rx的压强为多少Pa？（2）当A下表面刚好与水接触时，电流表示数为0.3A，则定值电阻R0的阻值为多少？（3）若在电路安全情况下，当水注满时，其中一电表刚好达到其最大值（报警器发出警报），则A受到的浮力为多少N？3、如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为5。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A。求：（1）电源电压；（2）R1的阻值。4、如图，电流表量程为00.6A，电压表量程为015V，电阻R030，电源电压恒为24V，滑动变阻器最大阻值为100，求：（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少？（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。5、如图所示的电路中，已知R1=60，只闭合开关S时，电流表示数为0.2A，再将开关S1闭合，此时电流表的示数为0.5A，求：（1）电源电压；（2）R2的阻值；（3）电路中总电阻的阻值。四、实验探究（2小题，每小题10分，共计20分）1、用伏安法测电阻的实验中，实验电路图如下所示，电源电压保持不变：（1）该实验的原理是_（2）闭合开关S前，滑动变阻器滑片P应置于_（填“A”或“B”）端（3）小华按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图乙所示，则被测电阻_2、在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；_（2）连接电路时，开关应该_。闭合开关前，滑动变阻器的滑片P应置于_（选填“A”或“B”）端；（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是_；（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为_A；（5）实验中测得五组数据，并绘制出定值电阻R的IU图像如图丙所示。由图像可得：实验中所用定值电阻R的阻值为_；实验结论：_；（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于_。-参考答案-一、单选题1、C【详解】由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。AB如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；CD如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。故选C。2、B【详解】A当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；B而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；C当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；D滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。故选B。3、A【详解】由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。故选A。4、B【详解】闭合开关S和S1，断开开关S2，灯泡和变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压，在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，由于灯泡电阻随温度变化，故可知此过程中电流表与电压表示数变化关系为图乙中的曲线，则另一次调节过程中电流表与电压表示数变化关系图像为图乙中的直线，滑动变阻器的滑片在最右端时，电路中总电阻最大，根据欧姆定律 可知，电路中电流最小，从图中可知是0.25A，灯泡两端电压为1V，变阻器两端电压为UR=IR=0.25A20=5V根据串联电路的电压特点可知电源电压U= UL实+ UR=1V+5V=6V再断开开关S1闭合开关S2，电阻R和变阻器串联，电流表测量电路电流，电压表测量R两端的电压，由图乙可知，两条图像中电压相等时（等于灯泡额定电压）电路中的电流为I=0.3A；变阻器滑片在a点时，电路中的电流为0.375A，电阻R两端的电压为3.75V，此时变阻器接入电路中的电阻R的阻值可知电路中的电流从0.375A变为0.3A，根据欧姆定律可知电路中的总电阻变大，变阻器接入电路的电阻值变大，故滑片是从a点向右移动的。当电路中的电流为0.3A时，灯泡的额定电压等于R两端的电压，即U额=IR=0.3A10=3V在闭合开关S和S1，断开开关S2，且滑片在a点时，可知灯泡的额定电流灯泡的额定功率P额=U额I额=3V0.5A=1.5W闭合开关S和S1，断开开关S2，灯泡和变阻器串联，此时电路的最小功率为当闭合开关S和S2，断开开关S1，且变阻器接入电路中阻值最大时，此时电路的最小功率为所以，电路的最小功率为1.2W。故ACD错误，B正确。故选B。5、B【详解】A由电路图可知，滑动变阻器R1与定值电阻R2并联接入电路，电流表A1测R2支路电流，电流表A2测干路总电流，电压表V测电源电压，当滑动变阻器的滑片P缓慢向右移动时，定值电阻R2两端电压等于电源电压不变，故由欧姆定律可知，流过R2的电流不变，即电流表A1的示数不变，电压表V的示数也不变，故A错误；B由并联电路的电流规律可知，电流表A2与电流表A1的示数之差为流过滑动变阻器的电流大小，当滑动变阻器的滑片P缓慢向右移动时，接入电路中的阻值变小，故由欧姆定律可得，流过滑动变阻器的电流变大，即电流表A2与电流表A1的示数之差变大，故B正确；C因滑动变阻器的滑片P缓慢向右移动时，流过定值电阻的电流不变，流过滑动变阻器的电流变大，故电路的总电阻变大，即电流表A2的示数变大，电压表V的示数不变，故C错误；D因电流表A2的示数变大，电压表V的示数不变，故电压表V与电流表A2的示数之比变小，故D错误。故选B。6、A【详解】A电压是电路中形成电流的原因，在电压的作用下电荷发生定向移动形成电流，故A正确；B有电压，且必须是闭合的回路，才会有电流，故B错误；C电路中电流小可能是因为电阻大，也可能是因为电压低，故C错误；D电阻是导体的一种属性，与电流的大小、电压的大小无关，故D错误。故选A。7、C【详解】由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故ABD错误，C正确。故选C。8、B【详解】由图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；A电源电压恒定，当闭合开关，滑动变阻器滑片向右端移动时，R2变大，根据电阻的串联特点，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，故A错误；BC滑动变阻器滑片向右端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；根据串联电路的电压规律可知，V2示数变大，根据可知，V1示数和电流表示数之比为R1的阻值，保持不变，故B正确；C错误；D由于电源电压不变，电压表V1示数与V2示数之和为电源电压，故电压表V1示数的减少量等于V2示数的增加量，故D错误。故选B。9、B【详解】A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误；B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故B正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流I= =0.3A电压表的示数U=IR=0.3A10=3V故C错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数I=0.6A故D错误。故选B。10、A【详解】由图可知电压表右端将电阻丝分为左右两部分，电压表测量左侧电阻丝上的电压，电流表测量电路电流，因电路中总电阻为电阻丝电阻，电源电压不变，由欧姆定律可知此时电路中电流大小不变，电流表示数不变；当电压表右端向右移动时左侧电阻丝变长，电阻变大，若电路中电流大小为I，左侧电阻丝电阻为R，由可知左侧电阻丝上电压即电压表示数为U=IR 可知U逐渐变大，即电压表示数逐渐变大，电压表的示数与x成正比；故A正确，BCD错误。故选A。二、填空题1、 化学 串 单向导电【详解】1水果电池通过化学变化，将化学能转化为电能，二极管消耗的电能是由水果的化学能转化而来。2一个水果电池产生的电压较低，为了提高总电压，根据串联电路电压的规律，可以将多个水果电池串联起来，总电压等于几个水果电池电压之和。3水果电池的铜片一般为正极，锌片一般为负极，对调接在铜片和锌片上的导线，相当于改变了流入二极管电流方向，此时二极管不发光，表明电流无法通过，说明二极管具有单身导电性。2、 20 12【详解】12电压表测量滑动变阻器的电压，当滑动变阻器全部接入时，电压表的示数为8V，设此时的滑动变阻器的阻值为R滑，则此时的电流为根据串联电路电压规律可知当滑片位于滑动变阻器的中点时，此时的电压表的示数为6V，此时的滑动变阻器的阻值为，则此时的电流为根据串联电路电压规律可知联立两式可知3、 5 28【详解】1由电路图可知， 滑动变阻器与电阻R0串联，电压表测R0的电压，电流表测电路的电流。当滑片在滑动变阻器的a端时，滑动变阻器接入电路的阻值为0，电路中电流最大，电压表测量电源电压，因此电压表的示数（最大）为8V，由欧姆定律可得，电阻R0的阻值2当滑动变阻器的滑片在b端时，滑动变阻器接入电路的阻值最大，根据串联电路的总电阻等于各分电阻之和，由欧姆定律，所以此时电路的最小电流由欧姆定律，电压表的最小示数U0=I小R0=0.4A5=2V故电压表示数的变化范围为28V。4、 ab =【详解】1导体的电阻与横截面积有关，当导体的材料、长度、温度等相同时，导体横截面积越小，电阻越大，如图所示，ab段的横截面积最小，故ab段的电阻最大。2根据串联电路电流的关系，在串联电路中电流强度处处相等，如图，ab、bc、cd三段导体为串联，故。5、 12 1.8【详解】1由图知，该电路为串联电路，电压表V1测电路总电压，在串联电路中总电压大于部分电压，故图丙为电压表V1，其分度值为0.5V，所以读数为12V。2电压表V与灯泡并联，电压表V测灯泡两端电压，灯泡两端电压为串联电路中的部分电压小于总电压，故图乙为电压表V，其示数为1.2V，由串联电路电压特点得电阻两端电压根据欧姆定律得三、计算题1、（1）990；（2）12.1；（3）见解析【详解】解：（1）由题意可知，图甲中G是满偏电流Ig=3mA的电流计，即小量程电流表允许通过的最大电流为3mA，要把它改装为一个量程为3V的电压表，即最大电压为3V的电压表，这时最大电流对应最大电压，从图乙可以看到，Rg和R0是串联在一起的，Rg=10，当电流为时，改装好的电压表其两端电压为3V，根据欧姆定律可知解得（2）从图丙可以看到，电压表并联在定值电阻Rx的两端，当电压表示数为2.4V时，定值电阻Rx的两端电压也为2.4V，电压表的电阻为流过电压表的电流为流过电压表的电流为0.0024A；电压表与定值电阻Rx并联后，再与电流表串联，电流表示数为0.2A，即流过定值电阻Rx的电流和电压表的电流之和为0.2A，则流过定值电阻Rx的电流大小为流过定值电阻Rx的电流大小为0.1976A，定值电阻Rx的两端电压为2.4V，根据欧姆定律的变换式可知，电阻Rx的阻值为电阻Rx的阻值约为12.1。（3）如果电压表内阻越大，电压表两端的电压不变的情况下，根据欧姆定律可知，流过电压表的电流越小，而根据并联电路的电流规律可知，电流表的示数，大小等于电压表的电流和待测电阻的电流大小之和，则流过待测电阻电流大小更加接近电流表的示数，误差更小，实验效果更好。答：（1）电阻R0的阻值为990；（2）电阻Rx的阻值约为12.1；（3）如果电压表内阻越大，电压表两端的电压不变的情况下，根据欧姆定律可知，流过电压表的电流越小，而根据并联电路的电流规律可知，电流表的示数，大小等于电压表的电流和待测电阻的电流大小之和，则流过待测电阻电流大小更加接近电流表的示数，误差更小，实验效果更好。2、（1）2000Pa；（4）6；（3）20N【详解】解：（1）设杠杆左端对B的拉力为FB，未注水时杠杆保持平衡，则带入数据B对Rx的压力为B对Rx的压强为（2）当A下表面刚好与水接触时，B对Rx的压力依然为20N，由图乙可知此时Rx=9N。电流表示数为0.3A，所以总电阻为R0的阻值为（3）因为，因此当电流表示数为0.5A时，电压表达到最大示数3V，即电压表先到达最大值。此时Rx的阻值为根据图乙可知，此时B对Rx的压力为40N。所以杠杆对B有向下的力，大小为再根据杠杆平衡条件可得杠杆对A的作用力也向下，大小为所以，A受到的浮力为答：（1）未注水时，B对Rx的压强为2000Pa。（2）定值电阻R0的阻值为6。（3）当水注满时，A受到的浮力为20N。3、（1）3V；（2）10【详解】解：（1）两电阻并联，电流表A2测量电阻R2的电流，电流表A1测量干路电流，根据并联电路电源电压等于各用电器两端的电压，故电源电压为（2）R1的电流为R1的阻值答：（1）电源电压为3V；（2）R1的阻值为10。4、（1）12V，30；（2）1050【详解】解：（1）由图可知，这是一个串联电路，已知电路中的电流为0.4A，R0=30，根据可知R0两端的电压U0=IR0=0.4A30=12V电路中的总电阻此时滑动变阻器连入电路的阻值是R=R总-R0=60-30=30（2）由题意可知，当电路中的电流为0.6A时，电流最大，此时电路中的总电阻最小，总电阻为根据串联电路电阻的特点可知，此时滑动变阻器的电阻为Rmin=R总min-R0=40-30=10当滑片向左滑动，滑动变阻器电阻变大，电压表示数变大，当示数达到15V时，滑动变阻器达到最大值，此时，R0两端的电压为U0=U-Umax=24V-15V=9V此时电路中的电流为根据串联电路电流的特点可知，滑动变阻器中通过的电流也是0.3A，根据欧姆定律可得滑动变阻器接入电路的电阻为综上可知，滑动变阻器的阻值变化范围为1050。答：（1）R0两端电压是12V，此时滑动变阻器连入电路的阻值是30；（2）滑动变阻器连入电路的电阻范围为1050。5、（1）12V；（2）40；（3）24【详解】解：（1）只闭合开关S时，R1通路，R2断路，电流表测量R1的电流，则电源电压（2）再将开关S1闭合，R1和R2并联，电流表测量干路电流，则R2的电流为I2=I-I1=0.5A-0.2A=0.3AR2的阻值为（3）电路中总电阻的阻值答：（1）电源电压12V。（2）R2的阻值40。（3）电路中总电阻的阻值24。四、实验探究1、 B 【详解】(1)1要测量电阻的阻值，需要先测量出电阻两端的电压和流过电阻的电流，然后用欧姆定律计算出电阻的阻值，因此伏安法测电阻的实验原理是；(2)2闭合开关S前，滑动变阻器的滑片应该移到阻值最大处，即滑片P应置于B端；(3)3由图乙知，电压表的量程为03V，分度值为0.1V，示数为2.4V；电流表的量程为00.6A，分度值为0.02A，示数为0.3A；则：2、 断开 B 定值电阻R开路 0.30 5 保持电阻不变，导体中的电流与导体两端电压成正比 25【详解】（1）1滑片P向B端滑动时，电流表的示数变小，滑动变阻器接入电路电阻变大，下端接线柱应接C点，如下图所示：（2）23连接电路时，开关应该处于断开状态，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。（3）4闭合开关发现电流表几乎无示数，说明电路是开路；电压表示数接近3V，测电源电压，移动滑片P，两电表示数均无变化，则电路故障可能是定值电阻R开路。（4）5图乙中，电流表量程为00.6A，分度值为0.02A，示数为0.30A。（5）6定值电阻R的阻值为7由图丙图像可得出：保持电阻不变，导体中的电流与导体两端电压成正比。（6）8当电路中电流最小时总电阻最大，为此时滑动变阻器接入电路中的电阻为故本实验所用滑动变阻器的最大阻值应不小于25。
