钢纤维自密实高强混凝土的制备技术.pdf

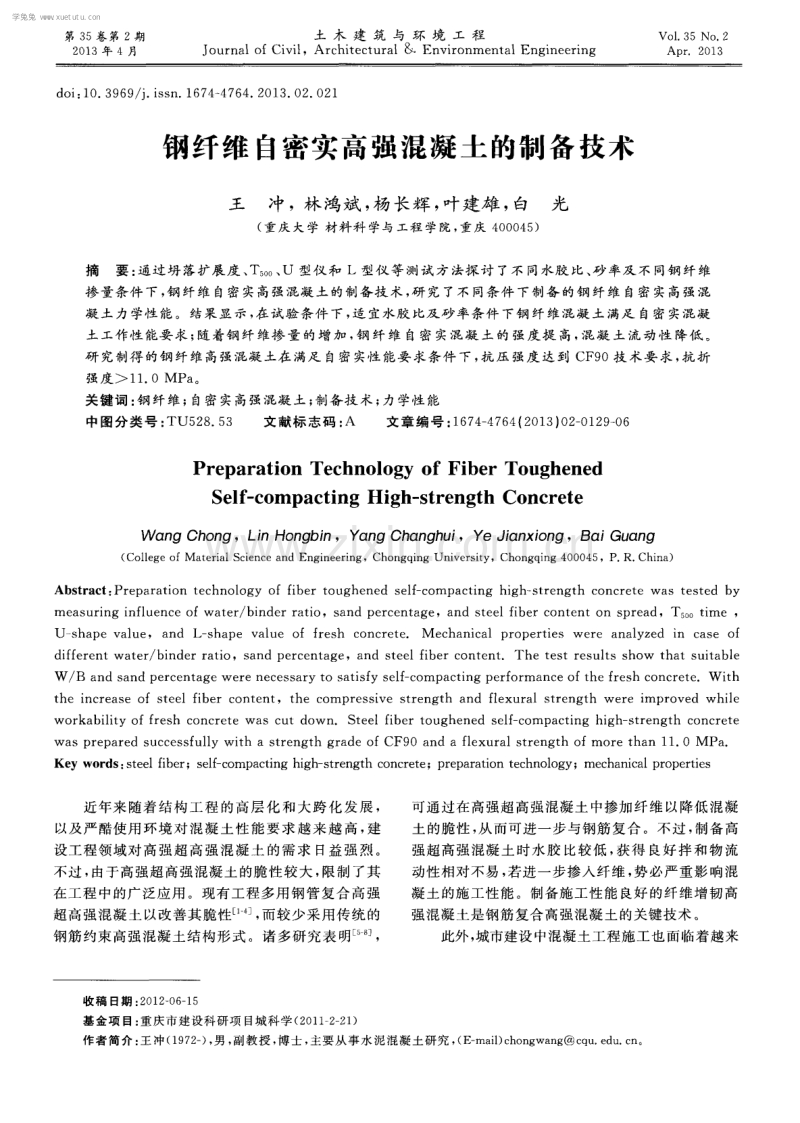

第 3 5卷 第 2期 2 0 1 3年 4月 土 木 建 筑 与 环 境 工 程 J o u r n a l o f Ci v i l ．Ar c h i t e c t u r a l& En v i r o n me n t a l En g i n e e r i n g V o 1 ． 3 5 No ． 2 Apr ．20 13 d o i ： 1 0 ． 3 9 6 9 ／ j ． i s s n ． 1 6 7 4 — 4 7 6 4 ． 2 0 1 3 ． 0 2 ． 0 2 1 钢纤维 自密实高强混凝土的制备技术 王 冲 ， ( 重 庆 林 鸿斌 ， 杨 长辉 ， 叶建雄 ， 白 光 大学 材料科 学与工程学院 ， 重庆 4 0 0 0 4 5 ) 摘 要 ： 通过 坍 落扩 展 度 、 T o 。 、 U 型仪 和 L型仪 等 测试 方 法探 讨 了不 同水 胶 比 、 砂 率 及 不 同钢 纤维 掺 量条件 下 ， 钢 纤维 自密 实高强 混凝 土的 制备技 术 ， 研 究 了不 同条件 下制备 的钢 纤 维 自密 实高 强混 凝 土 力学性 能 。结果 显 示 ， 在 试验 条件 下 ， 适 宜水胶 比及 砂 率条件 下钢 纤 维混 凝 土 满足 自密 实混 凝 土 工作性 能要 求 ； 随 着钢 纤 维掺 量 的增 加 ， 钢 纤 维 自密 实混 凝 土 的 强 度提 高 ， 混 凝 土流 动 性 降低 。 研 究制得 的钢 纤维 高强 混凝 土在 满足 自密 实性 能要 求条 件 下 ， 抗 压 强度 达 到 C F 9 0技 术 要 求 ， 抗折 强 度 > 1 1 ． 0 MPa 。 关键 词 ： 钢 纤维 ； 自密 实高强混 凝 土 ； 制备 技 术 ； 力 学性 能 中 图分类 号 ： T U5 2 8 ． 5 3 文 献标 志码 ： A 文章 编号 ： 1 6 7 4 — 4 7 6 4 ( 2 O 1 3 ) 0 2 — 0 1 2 9 — 0 6 Pr e p a r a t i o n Te c hn o l o o f Fi b e r To u g h e n e d S e l f - c o m p a c t i n g Hi g h — s t r e n g t h Co n c r e t e W a n g Ch o n g，L i n Ho n g b i n， Y an g Ch a n g h u i ， Ye J i a n x i o n g， Bai Gu a n g ( Co l l e ge o f Mat e r i a l Sc i e nc e a nd Engi ne e r i ng，Cho ng qi ng U n i v e r s i t y，Chon gq i n g 4 00 04 5，P． R． Ch i n a) Ab s t r a c t： Pr e p a r a t i o n t e c h nol og y o f f i b e r t ou ghe ne d s e l f — c ompa c t i n g hi g h ～ s t r e n gt h c o nc r e t e wa s t e s t e d by me a s u r i n g i n f l u e n c e o f wa t e r ／ b i n d e r r a t i o，s a n d p e r c e n t a g e ，a n d s t e e l f i b e r c o n t e n t o n s p r e a d，T5 0 0 t i me， U— s ha pe v a l ue， a nd L— s ha pe v a l ue o f f r e s h c o nc r e t e ． M e c ha ni c a l pr o pe r t i e s we r e a na l y z e d i n c a s e o f d i f f e r e n t wa t e r ／ b i n d e r r a t i o，s a n d p e r c e n t a g e ，a n d s t e e 1 f i b e r c o n t e n t ．Th e t e s t r e s u l t s s h o w t h a t s u i t a b l e W／ B a n d s a n d p e r c e n t a g e we r e n e c e s s a r y t o s a t i s f y s e l f - c o mp a c t i n g p e r f o r ma n c e o f t h e f r e s h c o n c r e t e ．Wi t h t h e i n c r e a s e o f s t e e l f i b e r c o n t e n t ，t h e c o mp r e s s i v e s t r e n g t h a n d f l e x u r a l s t r e n g t h we r e i mp r o v e d wh i l e wor ka b i l i t y o f f r e s h c on c r e t e wa s c ut d o wn． St e e l f i be r t ou ghe ne d s e l f - c o m p a c t i ng hi g h— s t r e n gt h c o nc r e t e wa s p r e p a r e d s u c c e s s f u l l y wi t h a s t r e n gt h g r a de o f CF9 0 a n d a f l e xu r a l s t r e ng t h o f m o r e t ha n 1 1 ． 0 M Pa ． Ke y wo r ds ： s t e e l f i b e r ；s e l f - c o mp a c t i ng hi g h - s t r e n g t h c o nc r e t e；p r e pa r a t i o n t e c hn o l o g y；me c h a n i c a l p r o p e r t i e s 近年来 随着 结 构 工 程 的 高 层 化 和 大跨 化 发 展 ， 以及 严酷 使用 环 境 对 混 凝 土 性 能 要 求 越来 越 高 ， 建 设工程领域对高强超高强混凝土的需求 日益强烈。 不 过 ， 由于 高强 超高 强混 凝 土 的脆 性 较 大 ， 限 制 了其 在工程 中的广泛应用 。现有工程多用钢管复合高强 超 高强 混凝 土 以改善 其脆 性 _ 1 “ ] ， 而 较 少采 用传 统 的 钢 筋 约束 高强 混凝 土结 构 形式 。诸 多研 究表 明 ] ， 可通过在高强超高强混凝土中掺加纤维以降低混凝 土 的脆性 ， 从 而可 进一 步 与钢筋 复 合 。不 过 ， 制备 高 强超 高强 混凝 土 时 水 胶 比较 低 ， 获 得 良好 拌 和 物 流 动性 相对 不易 ， 若 进一 步掺 人纤 维 ， 势 必严 重影 响混 凝 土 的施 工性 能 。制备 施工 性 能 良好 的纤 维增 韧 高 强混凝 土 是钢 筋复 合高 强混 凝 土的关 键技 术 。 此外 ， 城市建 设 中混凝 土工程 施工 也 面临着 越 来 收 稿 日期 ： 2 0 1 2 - 0 6 — 1 5 基金项 目： 重庆市建设科研项 目城 科学( 2 0 1 1 - 2 — 2 1 ) 作者简介 ： 王冲 ( 1 9 7 2 一 ) ， 男 ， 副教授 ， 博士 ， 主要从事 水泥混凝土研究 ， ( E — ma i l ) c h o n g w a n g @c q u ． e d u ． c n 。 学兔兔 w w w .x u e t u t u .c o m l 3 O 土 木 建 筑 与 环 境 工 程 第3 5 卷 越多的问题 ， 比如 ： 噪音污染严 重 、 工程进度慢 、 复杂结 构浇筑困难等， 这也是 白密实混凝土发展的原因之一。 利用 纤维 增韧技 术 制备纤 维 自密 实混 凝 土 的国 内外 相关 成 果 较 多l g 。 ， 不 过 ， 将 纤 维 混 凝 土 、 高 强 混凝 土 与 自密 实 混 凝 土三 种 技 术 融 合 在 一起 ， 制备 纤维 自密实高 强混 凝土 的技术 难 度很 大 。高 强混凝 土的技 术特 点是 水 胶 比低 ， 与 混凝 土 的 自密 实 性 能 要求矛盾， 纤维的掺入 ， 更导致混凝土 自密实性能难 以满足 ， 且 这些 问题 随着混凝 土强 度 的增 加 而加 剧 。 彭 明祥 。 已将 C 6 0钢 纤 维 自密 实 高 强 混 凝 土 成 功 应用 于 中央 电视 台新 台址 的 建设 ， 但 针 对 强 度 等 级 更高的纤维 自密实混凝土的制备技术 的研究在国内 尚属 空 白 ， 而 国外 已有抗 压 强 度为 1 0 0 MP a的纤 维 复合 超 高强 自密实混 凝土 的研 究报 道_ 1 。本研 究 的 目的， 是研究抗压强度满足 C F 9 o技术要求 ， 抗折强度 ≥1 1 ． 0 MP a的纤 维 自密实高强混凝 土制备技术 。 1 原材料及试验方法 1 ． 1 试 验材 料 水 泥采用重庆拉法 基水泥厂生产 的 4 2 ． 5 R普通 硅酸 盐水泥 ； 硅 灰 为挪 威 埃 肯 公 司 的半 聚集 态 硅 微 粉 ， 比表 面积为 2 0 0 0 0 m ／ k g ； 重庆 腾辉新 型建 材有 限公 司生 产 的 $ 9 5级矿 渣 ， 比表 面积 为 4 3 0 1T I ／ k g 。 胶凝 材料 的化 学成分 见表 1 所示 。 粗集料为歌乐 山石灰 石碎 石 ， 试 验 中将粒 径 5 ～ 1 0 mm 和粒径 1 0 ~2 0 mm各按 5 O 混合使 用 。细集 料采用 岳阳产 中砂 ， 含泥量 1 ． 4 ， 细度模数 2 ． 3 。 聚 羧酸高 效减 水剂 ， 含 固量 3 1 。减 水 剂 以胶 凝 材料 总量 的质量 百分 比掺 人 。 重 庆宜筑 工程 纤维 制造有 限公 司生 产 的镀 铜微 钢 纤维 ( 长 度 1 0 mm、 长 径 比 6 6 ． 7 ) ， 钢纤 维 的形 貌 示 于 图 1中 。 图 1微钢纤维形貌 表 1 胶 凝材料的化 学成分 ％ 1 ． 2试 验方 法 1 ． 2 ． 1 钢 纤 维 自密 实混 凝 土拌 合 物性 能试 验 试 验按 照 中 国土木 工 程 学会 标 准 《 自密 实 混 凝 土 设计 与施工指南 》 ( C C E S 0 2 --2 0 0 4 ) 要求的方法进行。测 试指 标 包 括 ： 坍 落 扩 展 度 、 T 。 。 流 动 时 间 、 I 形 仪 指 标、 u形仪指标试验。各指标见下表 2 。 表 2 自密实混凝土拌 合物工作 性检 测方 法与指标要求 1 ． 2 ． 2 钢 纤 维 自密 实混 凝 土力 学性 能试 验 混凝 土 的抗 压 强度 与抗折 强度试 验按 照 中华 人 民共 和 国 国家标 准《 普 通混凝 土 力学性 能试 验方 法 》 ( GB ／ T5 0 0 8 1 —2 0 0 2 ) 进 行 。 2钢 纤维 自密 实 混 凝 土 制 备 技 术及 工 作性评价 2 ． 1 自密 实混 凝土 配合 比 通过 大量试 验 与 配 合 比调 整 ， 自密 实 混凝 土 配 学兔兔 w w w .x u e t u t u .c o m 第 2 期 王 冲 ， 等 ： 钢 纤 维 自密 实高强 混凝 土 的制备技 术 1 3 1 2 ． 2 自密 实混 凝土 工作 性能 测试 根据试验室的设备条件， 试验主要采用坍落扩 展度试验、 T 。 。 、 U 型仪及 L型仪这几种检测方法来 对 自密 实混凝 土 的工作 性 能进 行评 价 。 2 ． 2 ． 1 水胶 比对 自密 实 高强 混 凝 土拌 合 物 性 能 的 影 响 试 验 测 试 了 水 胶 比 分 别 为 0 ． 2 0 、 0 ． 2 2及 0 ． 2 4时混凝 土 的拌 和 物 自密 实 性 能 ， 试 验结 果 如 图 2 ～5所示 。 暑 { 皑 犍 宝 20 0 1 5 。 自 5 0 。 0 ． 2 O 0 ． 2 2 0 ． 2 4 水胶 比 图 4不 同水胶 比条件下 u型仪试验结果 图 2不 同水 胶 比 条件 下 坍 落 扩 展 度 试 验 结 果 图 5不 同水 胶 比条 件 下 L型 仪 试 验 结 果 图 3 不 同水胶 比条件 下 T 。 。 试 验结果 对试 验结 果 分 析 可 知 ， 水 胶 比对 自密 实 高 强 混 凝 土 的工 作性 能影 响较 大 。水胶 比为 0 ． 2 0时 ， 坍落 扩 展 度 、 T 。 。 、 U 型仪 及 L型仪 等 指标 明显 比水 胶 比 较 高 时差 。w／ B一0 ． 2 4时 ， T 较 小 ， 坍落 扩 展度 也 较大 ， 但是 u型仪与 I 型仪试验效果不佳 。w／ B一 0 ． 2 2时工作性最好 。这是 因为水胶 比过小 ， 自密实 混凝土拌合物粘度增大 ， 导致混凝土流动性 、 填充性 和间 隙通 过性 能变 差 ； 水 胶 比过 大 ， 砂 浆 粘度 虽 然 减 小 ， 但拌 合 物 出现离 析 与泌水 ， 混凝 土 的抗 离析 性 下 降。导致拌合物工作性能变差 。 2 ． 2 ． 2 砂 率 对 自密 实 高 强混 凝 土 拌 合 物 性 能 的 影 响 针对砂率分别 为 4 4 、 4 6 、 4 8 及 5 0 等 4 种 不 同砂率 进行 了试 验 。试验 结果 如 图 6 ～ 9 。 对以上试 验结 果分析 可得 ， 砂 率 4 4 9 ／ 6 时， 自密 实混凝土的坍落扩展度 、 u型仪及 L型仪试验效果 都很 差 ， 但是 T 时 间却是 很 短 ， 这是 因为砂 率 过低 时 ， 会 造 成 自密实 混凝 土粗 集 料跟砂 浆分 离 ， 尽 管砂 姗㈣ ㈣ 啪踟 学兔兔 w w w .x u e t u t u .c o m 土 木 建 筑 与 环 境 工 程 第3 5 卷 浆流动 较快 ， 但 是 自密 实混 凝 土 整 体 性 能 较 差 。砂 率 4 6 时， 混凝土 自密实混 凝土坍落扩展 度、 。 。 、 u型仪及 L型仪试验 效果都是 最佳 ， 表 明其流动 性、 粘 聚性等 各方 面 的指标 综合 最佳 。砂率 超过 4 6 以后 ， 随着砂率的增加 ， 自密实混凝土的坍落扩 展 度 、 T 。 。 、 U 型 仪 及 I 型仪 测 试 值 越来 越 差 ， 因 为 随 着砂率 的增 加 ， 混 凝 土粘聚 性虽 然增 大 ， 但流 动 性 切 也越来 越差 。 g 姜 犍 密 2 ． 2 ． 3 纤 维掺 量 对 自密 实 高强 混 凝 土拌 合 物 性 能 的影 响 在 混凝 土 中加 入乱 向分 布 的钢纤 维 会在 一 定程 度影 响到 白密 实 混 凝 土 的工 作 性 能 ， 根 据 多 次 试 验 ， 确 定 0 ． 3 0 、 0 ． 6 0 及 0 ． 9 0 ％ 3种 不 同掺 量 进行试 验 ， 试 验 中 ， 将 不 同掺 量 纤 维 掺 入 到 水 胶 比 0 ． 2 2 ， 砂 率 为 4 6 的混 凝 土 中 ， 测 试 了纤 维 掺 量 对 自密实混 凝土拌 合 物性能 的影 响规 律 。试验 结 果 见 图 1 O ～1 3 。 图 6不同砂率条件下坍落扩展 度试 验结果 图 1 0不同纤维掺量下坍 落扩展度试验 结果 图 7 不 同 砂 率 条件 下 Ts o o 试 验 结 果 l 4 O 1 2 0 1 0 0 l 8 0 翥6 0 4 O 2 0 O 砂率 图 8不 同砂 率 条 件 下 U 型 仪试 验 结 果 图 9不 同砂 率 条 件 下 L型 仪 试 验 结 果 3 5 3 0 2 5 2o 1 5 l O 5 0 图 l l 不 同纤维掺量条件下 T 。 。 试验结果 0 0 O 0 3 0 0 6 O 0 9 0 纤维掺量， ％ 图 l 2不 同纤维掺量下 u型仪试验结果 图 1 3不同纤维掺量下 L型仪试验结果 对 以上结 果进 行分 析可得 ， 掺 入钢 纤 维后 ， 纤 维 掺 量 0 ． 3 时 ， 混 凝 土 拌 合 物 满 足 自密 实 混 凝 土 工 作 性 能要求 。随着 钢纤 维 掺量 的增 加 ， } 昆凝 土 拌 合 珊瑚㈣㈣㈣ ㈣渤 ∞ ∞ ∞ 如∞ 胁 ∞ 加 加O l一 豸 学兔兔 w w w .x u e t u t u .c o m 第 2 期 王 冲 ， 等 ： 钢 纤维 自密 实高强混 凝 土的制 备技 术 1 3 3 物坍落扩展度 、 T 。 。 、 u 型仪及 L型仪试验测试值都 变 差 ， 混凝 土 不能 满足 自密 实性 能要 求 。 2 ． 4 钢 纤维 自密 实混 凝土 力学 性 能研 究 2 ． 4 ． 1 水胶 比对 自密 实 高 强 混凝 土力 学性 能 的影 响 试 验 分别 对 比 了 0 ． 2 0 、 0 ． 2 2及 0 ． 2 4等 3种 不 同的水 胶 比进 行 力 学性 能试 验 ， 分 析 水 胶 比对 自密 实 高强 混 凝 土 力 学 性 能 的 影 响 。试 验 结 果 示 于 图 1 4～ 1 5 水胶 比 注： —◆一 3 d —●一2 8 d 图 1 4不同水胶 比条件下 混凝 土抗压强度 骥 图 l 5不 同 水 胶 比条 件 下 混 凝 土 2 8 d抗 折 强 度 图 1 4与图 l 5结果显示 ， 随着水胶 比的降低 ， 自 密实 高强 混凝 土 的抗压 强度 及抗 折 强 度都 呈 增 长趋 势 。W ／ B一0 ． 2 2的混凝 土 2 8 d抗 压强 度 比 W／ B一 0 ． 2 0的 降 低 4 ． 2 ， 抗 折 强 度 降 低 1 ． 8 ， w ／ B一 0 ． 2 4时相 比于 W／ B一0 ． 2 0抗 压强 度 和 抗 折 强度 分 别降低 1 3 ． 5 和 7 ． 0 。因此 ， 选择合适 的水胶 比 对 自密实 混凝 土 的配 制 相 当重 要 。试 验 结 果 表 明 ， W／ B一0 ． 2 2和 W／ B一0 ． 2 0时混 凝 土抗 压 强度 和 抗 折 强度 皆 满足试 验 目标要 求 。 2 ． 4 ． 2 砂 率 对 自密 实 高 强混 凝 土 力 学性 能 的 影 响 不 同砂率 对 自密实 高强 混凝 土 的力 学 性 能影 响 测 试 结果 见 图 1 6 ～1 7 。 通 过对 以上 试 验 结 果 分 析 可 得 ， 混凝 土抗 压 强 度先是随砂率的增大而提高 ， 但是砂率超过 4 6 后 是 随砂 率 的 增 大 而 降 低 。砂 率 为 4 6 时 的 2 8 d龄 期 的抗 压强度 值 最 大 ， 当砂 率 低 于 或 高 于 4 6 ％ 时 强 度均 有不 同程 度 地 降低 ， 试 验 条 件 下 对 于 力 学 性 能 而言， 最佳砂率为 4 6 ， 这与拌合物 工作性试验 结 果一致 。这主要是是 因为砂率过低 ， 混凝土离析， 混 凝 土结 构不 密实 ； 随着 砂 率 的提高 ， 结 构 密实 程 度提 高 ， 抗压强度随之提高 ； 当砂率超过 4 6 时 ， 砂率过 大 ， 粗 细集 料 填充 性变 差 ， 导致砂 浆 本 身 的密 实程 度 降低 ， 影响混凝土的整体均匀性 ， 降低了混凝土的后 期 强 度 。 乏 鹱 螺 砂 率／ ％ 注 ： +3 d —■一2 8 d 图 1 6不 同 砂 率 条 件 下 混 凝 土 抗 压 强度 图 1 7不 同 砂 率 条 件 下 混 凝 土 2 8 d抗 折 强 度 3 ． 4 ． 3 纤维掺 量 对 自密 实 高 强混 凝 土 力 学性 能 的 影响 研究 了纤维掺入后不同纤维体积掺量对混凝 土 力 学性 能 的影 响 ， 试 验 中混 凝 土 水 胶 比为 0 ． 2 2 ， 砂率为 4 6 。试验结果示于图 1 8 ～l 9 。 纤维 掺量／ ％ 注： —●一3 d- -I I - - 2 8 d 图 1 8不 同纤 维掺 量下混凝土抗压强度 通过对以上试验结果分析可知， 纤维体积掺量 为 0 ． 3 和 0 ． 6 时， 自密实高强混凝土 2 8 d抗压强 度 分别 为 9 8 ． 1 、 1 0 2 ． 6 MP a ， 抗 折强 度 分别 为 1 1 ． 6 、 1 2 ． 0 MP a 。但是 当纤 维继续增加时纤维 自密实高 强 混凝 土 的抗 压 强度 及 抗 折 强 度 呈 下 降趋 势 ， 这是 由于钢纤 维 的掺 量太 大 时导致 自密实 混 凝 土 的工作 学兔兔 w w w .x u e t u t u .c o m 1 3 4 土 木 建 筑 与 环 境 工 程 第 3 5 卷 性 能变差 ， 影 响到混 凝 土的密 实度 ， 对 结构 性态 造 成 负 面影 响 。 隧 辖 纤维掺量／ ％ 图 1 9不 同纤维掺量下混凝土 2 8 d抗折强度 3 结 论 1 ) 制备 了 拌 和物 工 作 性 能 基 本 满 足 C C E S 0 2 — 2 0 0 4工作性要求的纤维 自密实高强混凝 土， 其混凝 土水胶 比为 0 ． 2 2 、 砂率 4 6 ， 钢纤维掺量 0 ． 3 0 。 2 )满足 自密实性能要求 的前提下 ， 制得的纤维 自密 实 高 强 混 凝 土 抗 压 强度 满 足 C F 9 0技 术 要 求 ， 抗折 强度 > 1 1 ． 0 MP a 。 参 考文 献 ： [1]王学哲．超大跨径拱桥 高强微膨 胀 C 5 0钢 管混凝 土配 合 比设计 [ J ] ．铁 道建 筑技术 ， 2 0 0 9 ( 9 ) ：1 5 2 — 1 5 6 ． W a n g X Z． De s i gn o f hi gh s t r e ng t h mi c r o — e x pa ns i on C5 0 s t e e l t u be c on c r e t e mi x i n s up e r - l on g s pa n a r c h b r i d g e[ J ] ． R a i l w a y C o n s t r u c t i o n T e c h n o l o g y ，2 0 0 9 (9 )：1 52 - 15 6． [2] 张俊梅．超高层小截面 钢管柱 泵送 高强 自密实混 凝土 施工技术[ J ] ．铁道建筑技术 ，2 0 0 8 ( 4 ) ： 9 3 9 5 ． Zh a n g J M． C o n s t r u c t i o n t e c h n o l o g y f o r s t e e l t u b e c on c r e t e wi t h s ma l l — — s e c t i o n p umpi n g hi gh — - s t r e ng t h s e l f - c o mp a c t i n g c o n c r e t e i n s u p e r h i g h r i s e b u i l d i n g s[ J ] ． Ra i l way Cons t r uc t i o n Te c h nol o gy，2 0 08( 4)：93 95 ． [3 ]黄华 ， 伯宏灵 ，徐东涛 ， 等．高强混 凝土在钢 管混凝 土 柱 中的应用[ J ] ．低温建筑技术 ， 2 0 0 5 ，1 0 8 ( 6 ) ： 9 3 9 5 ． H u a ng H ，Bo H L，Xu D T，e t a 1 ．Ap pl i c a t i o n o f h i g h s t r e n g t h c o n c r e t e i n s t e e l t u b e[ J ] ．L o w T e mp e r a t u r e Ar c hi t e c t ur e Te c hn ol og y，20 05，1 0 8( 6)：9 3 9 5 ． [ 4]陈囡 ， 马杰 ，黄修 ， 等．自密实 微膨胀高 强钢管 混凝 土 的施工工艺[ J ] ． 昆凝土 ， 2 0 0 9 ， 2 3 3 ( 3 ) ：7 6 — 7 8 ． C h e n N ，M a J ，Hu a n g X，e t a 1 ． C o n s t r u c t i o n p r o c e s s o f s e l f — c omp a c t i n g mi n i m u m i nf l a t i o n h i g h c omp r e s s i ve s t r e n g t h c o n c r e t e - f i l l e d s t e e l t u b e[ J ] ．C o n c r e t e ， 2 0 0 9 ， 2 33( 3)1 76 — 78 ． [5] Qi a n C X， P a t n a i k u n i i n d u b h u s h a n ．p r o p e r t i e s o f h i g h — s t r e n gt h s t e e l f i b e r r e i nf o r c e d c on c r e t e be a ms i n b e n d i n g [ J ] ．C e me n t a n d C o n c r e t e C o mp o s i t e s ，1 9 9 9 ， 2 1： 7 3 — 81 ． [ 6]S wa my R N，J o j a g h a A H．Wo r k a b i l i t y o f s t e e l f i b e r r e i n f o r c e d l i g h t w e i g h t a g g r e g a t e c o n c r e t e [J J ． I n t e r n a t i o n a l J o u r n a l o f Ce me n t C o mp o s i t e s a n d Li gh t we i ght Con c r e t e ，1 98 2( 4)：1 0 3 — 1 09 ． [7] L a u A，An s o n M．E f f e c t o f h i g h t e mp e r a t u r e s o n h i g h p e r f o r ma n c e s t e e l f i b r e r e i n f o r c e d c o n c r e t e [ J ] ．C e me n t a nd Con c r e t e Re s e a r c h，20 06( 6)：1 69 8 — 1 7 07． [ 8]A y a n E， S a a t c i o g l u O， T u r a n l i I ． P a r a me t e r o pt i mi z a t i on on c omp r e s s i v e s t r e ng t h o f s t e e l f i b e r r e i n f o r c e d h i g h s t r e n g t h c o n c r e t e E J ] ．C o n s t r u c t i o n a n d Bu i l di n g M a t e r i a l s ，2 01 1，2 5；2 837 2 84 4． r 9]Fe r r a r a I ，P a r k Y D，S h a h S P ． A me t h o d f o r mi x - d e s i g n o f f i b e r — r e i n f o r c e d s e l f — c o mp a c t i n g c o n c r e t e [ J ] ． Ce me nt a nd Co nc r e t e Re s e a r c h，2 00 6，3 7( 6)：95 7 9 71 ． [ 1 O ]C a v e r z a n A，C a d o n i E，P r i s c o M D．D y n a mi c t e n s i l e b e ha v i ou r of s e l f c o mpa c t i ng s t e e l f i br e r e i n f or c e d c o n c r e t e [ J ] ．A p p l i e d Me c h a n i c s a n d Ma t e r i a l s ，2 0 1 1 ， 82：22 0 — 2 25 ． [ 1 1 ]Ki n g M R，He b e r t C D ．S t e e l — f i b e r r e i n f o r c e d s e l f c o mpa c t i ng c o nc r e t e o n t h e s a n vi c e n t e a qu e du c t t un ne l [ J ] ． T o r o n t o ：P r o c e e d i n g s R a p i d E x c a v a t i o n a n d Tu nne l i ng Con f e r e nc e。2 00 7：1 2 43 1 2 51 ． [ 1 2 ]E d u a r d o N B，P e r e i r a ，J o a q u i m A O． S t e e l f i b e r — r e i n f or c e d s e l f — c ompa c t i n g c on c r e t e： e x pe r i me n t a l r e s e a r c h a n d n u m e r i c a l s i mu l a t i o n [ J ] ． J o u r n a l o f St r u c t ur e En gi ne e r i ng，2 00 8，1 3 4( 8)： 1 31 0 1 3 21 ． [ 1 3 ] 彭 明祥 ， 刘 小刚 ， 余成行． C 6 0钢纤维 自密实混凝 土配合 比设计与制备技术[ J ] ． 施工技术 ， 2 0 0 8 ， 3 7 ( 8 ) ： 8 2 — 8 4 ． Pe n g M X， Li u X G 。Yu C H． M i xi i ng r a t i o de s i gn a nd pr e p a r a t i o n t e c hn ol o gy o f C6 O s e l f c o mpa c t i ng c on c r e t e w i t h s t e e l f i b e r [ J ] ．C o n s t r u c t i o n T e c h n o l o g y ， 2 0 0 8 。 3 7 ( 8)： 8 2 84． [ 1 4 ]Am r S ，E 1 D ．Me c h a n i c a l ，d u r a b i l i t y a n d m i c r o s t r u c t u a l c h a r a c t e r i s t i c s of u l t r a - h i gh s t r e ng t h s e l f c o mp a c t i ng c o n c r e t e i n c o r p o r a t i n g s t e e l f i b e r s [ J ] ． Ma t e r i a l s a n d De s i gn，2 00 9( 3 0 )： 42 8 6 — 42 9 2． [ 1 5 ]中国土木工程学会标 准． 《自密实混凝 土设计 与施工 指 南} ( C C E S 0 2 — 2 0 0 4 ) [ M] ． 中国建 筑 工业 出 版社 ， 2 0 0 5 ， ] 0． ( 编 辑 胡 玲 ) 学兔兔 w w w .x u e t u t u .c o m
