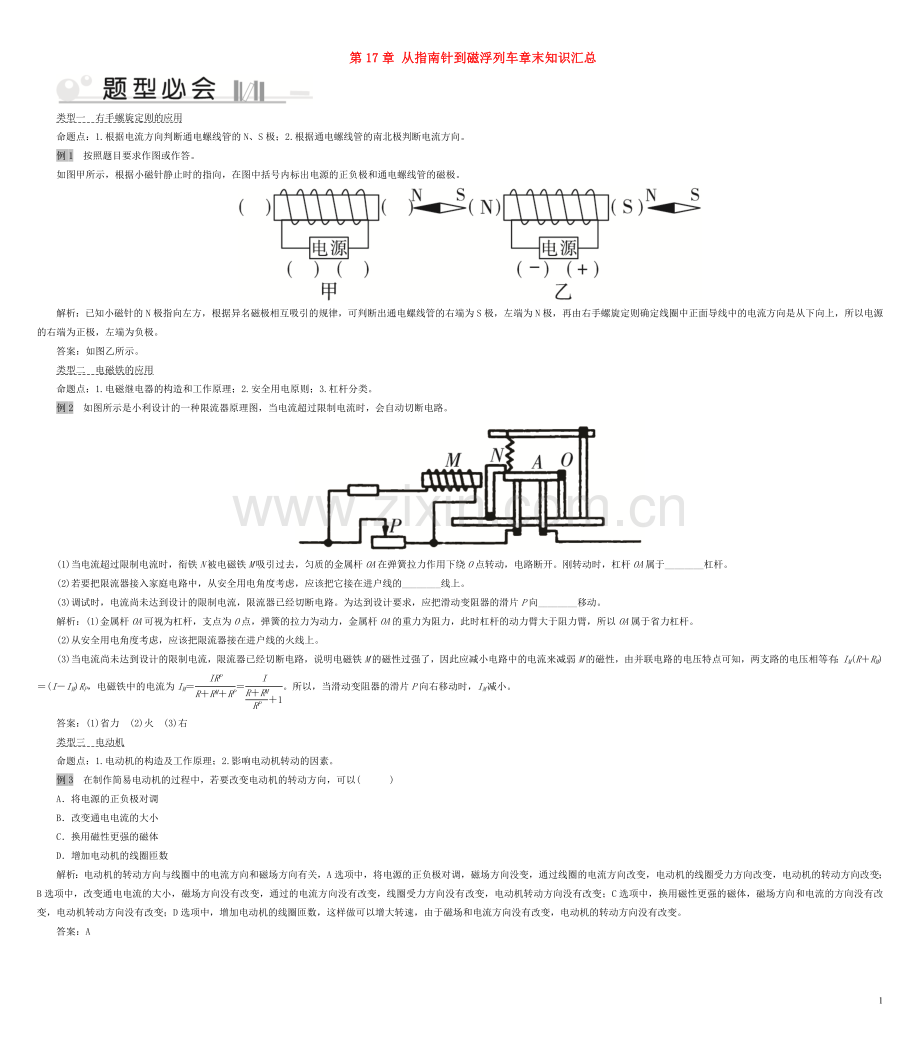

第17章 从指南针到磁浮列车章末知识汇总

类型一　右手螺旋定则的应用
命题点：1.根据电流方向判断通电螺线管的N、S极；2.根据通电螺线管的南北极判断电流方向。
例1　按照题目要求作图或作答。
如图甲所示，根据小磁针静止时的指向，在图中括号内标出电源的正负极和通电螺线管的磁极。

解析：已知小磁针的N极指向左方，根据异名磁极相互吸引的规律，可判断出通电螺线管的右端为S极，左端为N极，再由右手螺旋定则确定线圈中正面导线中的电流方向是从下向上，所以电源的右端为正极，左端为负极。
答案：如图乙所示。
类型二　电磁铁的应用
命题点：1.电磁继电器的构造和工作原理；2.安全用电原则；3.杠杆分类。
例2　如图所示是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。

(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA属于________杠杆。
(2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的________线上。
(3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器的滑片P向________移动。
解析：(1)金属杆OA可视为杠杆，支点为O点，弹簧的拉力为动力，金属杆OA的重力为阻力，此时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。
(2)从安全用电角度考虑，应该把限流器接在进户线的火线上。
(3)当电流尚未达到设计的限制电流，限流器已经切断电路，说明电磁铁M的磁性过强了，因此应减小电路中的电流来减弱M的磁性，由并联电路的电压特点可知，两支路的电压相等有：IM(R＋RM)＝(I－IM)RP，电磁铁中的电流为IM＝＝。所以，当滑动变阻器的滑片P向右移动时，IM减小。
答案：(1)省力　(2)火　(3)右
类型三　电动机
命题点：1.电动机的构造及工作原理；2.影响电动机转动的因素。
例3　在制作简易电动机的过程中，若要改变电动机的转动方向，可以(　　　)
A．将电源的正负极对调
B．改变通电电流的大小
C．换用磁性更强的磁体
D．增加电动机的线圈匝数
解析：电动机的转动方向与线圈中的电流方向和磁场方向有关，A选项中，将电源的正负极对调，磁场方向没变，通过线圈的电流方向改变，电动机的线圈受力方向改变，电动机的转动方向改变；B选项中，改变通电电流的大小，磁场方向没有改变，通过的电流方向没有改变，线圈受力方向没有改变，电动机转动方向没有改变；C选项中，换用磁性更强的磁体，磁场方向和电流的方向没有改变，电动机转动方向没有改变；D选项中，增加电动机的线圈匝数，这样做可以增大转速，由于磁场和电流方向没有改变，电动机的转动方向没有改变。
答案：A
