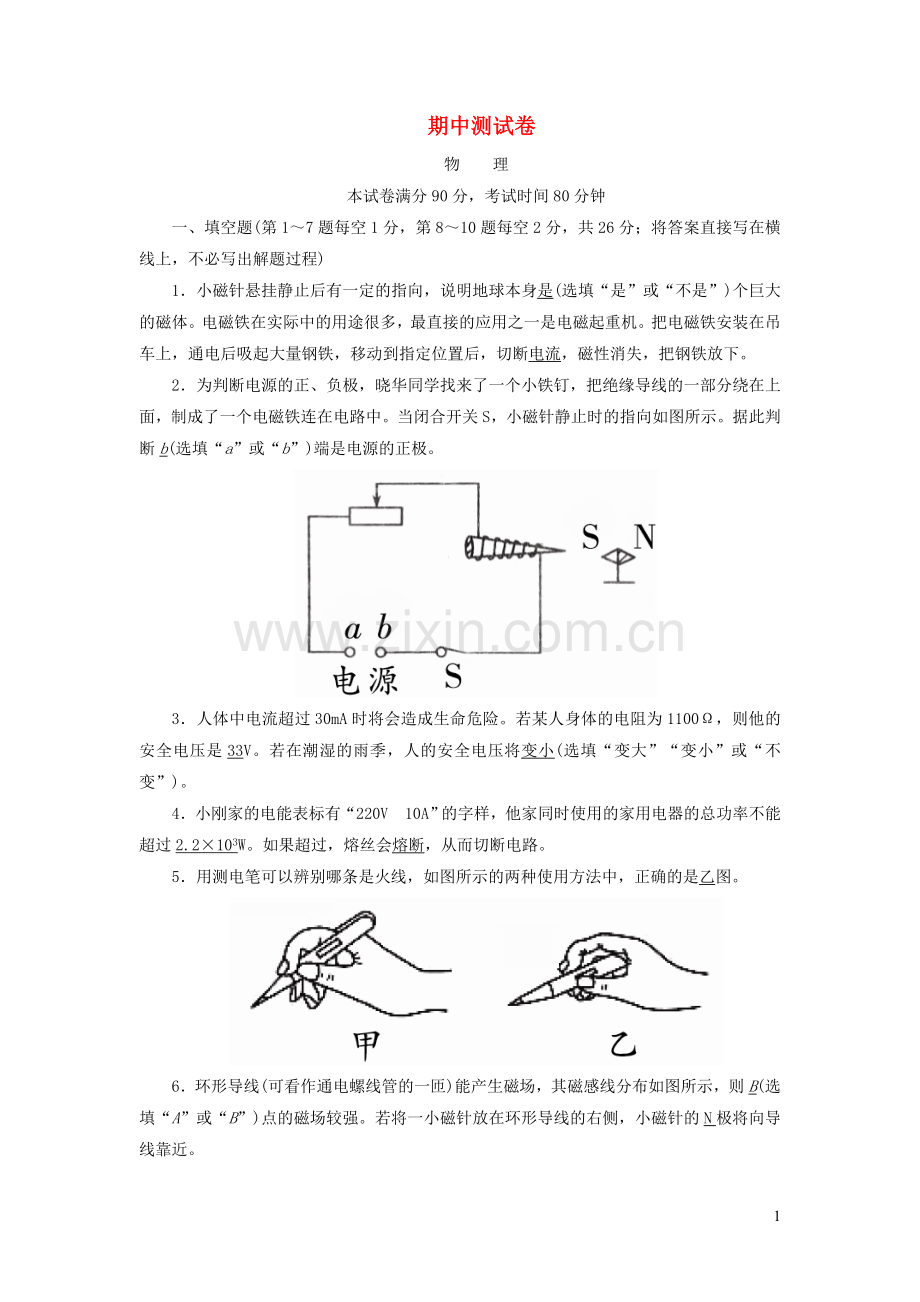

期中测试卷
物 理
本试卷满分90分，考试时间80分钟
一、填空题(第1～7题每空1分，第8～10题每空2分，共26分；将答案直接写在横线上，不必写出解题过程)
1．小磁针悬挂静止后有一定的指向，说明地球本身是(选填“是”或“不是”)个巨大的磁体。电磁铁在实际中的用途很多，最直接的应用之一是电磁起重机。把电磁铁安装在吊车上，通电后吸起大量钢铁，移动到指定位置后，切断电流，磁性消失，把钢铁放下。
2．为判断电源的正、负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中。当闭合开关S，小磁针静止时的指向如图所示。据此判断b(选填“a”或“b”)端是电源的正极。
3．人体中电流超过30mA时将会造成生命危险。若某人身体的电阻为1100Ω，则他的安全电压是33V。若在潮湿的雨季，人的安全电压将变小(选填“变大”“变小”或“不变”)。
4．小刚家的电能表标有“220V 10A”的字样，他家同时使用的家用电器的总功率不能超过2.2×103W。如果超过，熔丝会熔断，从而切断电路。
5．用测电笔可以辨别哪条是火线，如图所示的两种使用方法中，正确的是乙图。
6．环形导线(可看作通电螺线管的一匝)能产生磁场，其磁感线分布如图所示，则B(选填“A”或“B”)点的磁场较强。若将一小磁针放在环形导线的右侧，小磁针的N极将向导线靠近。
7．把一根直导体AB放在蹄形磁体的磁场里，用导线将AB与处在另一个磁场中的旋转线圈ab连成一个闭合电路，如图所示，那么，在甲图中AB导体受到磁场力的作用，其原因是图中的线圈有一部分正在做切割磁感线的运动而产生了感应电流。
8．如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆会产生力的作用，如果只改变通过金属杆的电流方向，金属杆将向右(选填“左”或“右”)运动。
9．如图所示，用纸做一个小风车固定在转动轴上，将该“小发电机”与灵敏电流表G相接，当对着小风车送风时，发现灵敏电流表的指针发生摆动，这一装置的工作原理是电磁感应现象，在这个过程中能量的转化是机械能转化为电能。
10．小刚连接了如图所示的实验装置，当开关闭合后，可看到导体向右运动，这个现象说明通过导体在磁场中受到力的作用。那么请你推测：若一束电子沿着如图所示方向高速穿过磁场时将向左(选填“向左”“不会”或“向右”)偏转。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填在题后的括号内)
11．如图所示的四个实验中，说明电动机工作原理的实验是( D )
12．图中符合安全用电要求的是( C )
13．下列做法中，符合安全用电要求的是( B )
A．在一个插座上同时使用多个大功率用电器
B．电冰箱、洗衣机等用电器使用三脚插头
C．家庭电路中，控制灯泡的开关装在零线上
D．家用电器起火时，先灭火后切断电源
14．如图所示，闭合电路的一部分导体在磁场中运动，其中○表示导体的横截面，箭头表示其运动方向，其中能产生感应电流的是( D )
15．如图所示，当开关闭合后，下列说法正确的是( C )
A．螺线管的下端是N极
B．小磁针将转动，静止后N极向下
C．小磁针将保持静止
D．滑动变阻器的滑片P向b端滑动时，螺线管的磁性增强
16．在如图所示中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是( D )
A．灯亮，电铃响 B．灯亮，电铃不响
C．灯不亮，电铃不响 D．灯不亮，电铃响
17．微型电风扇通电工作时，它是电动机。如图所示，在微型电风扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机。关于电动机和发电机的工作原理，下列说法中正确的是( B )
A．电动机的工作原理是电磁感应
B．电动机的工作原理是通电导线在磁场中受到力的作用
C．发电机的工作原理是电流的磁效应
D．发电机的工作原理是通电导线在磁场中受到力的作用
三、实验题(第18小题6分，第16小题6分，第20小题8分，共20分)
18．如图所示是检验磁场对通电导体作用的实验装置，当导线AB中有某方向电流通过时，它受到磁场的作用力向上。
(1)如果仅将两磁极对调位置，导线AB受力向下。
(2)如果磁极位置不变，仅改变导线AB中的电流方向，导线AB受力向
下。
(3)如果同时对调磁极位置和改变导线AB中的电流方向，导线AB受力向上。
19．图甲是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流。某校探究小组仿制了这个发电机装置(如图乙)，对影响电流大小的因素进行如下探究：
(1)当圆盘转速增大时，电流表指针偏转增大，说明电流大小跟转速有关。
(2)保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟导线长度有关。
(3)保持圆盘转速不变，换用磁性更强的磁铁，发现电流表指针偏转更大，说明电流大小跟磁场强弱有关。
20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供一组部分人体的电阻值：
测量项目
完全干燥时电阻/kΩ
出汗或潮湿时电阻/kΩ
手与手之间
3.6
0.9
手与脚之间
5.4
1.08
手与塑料鞋底之间
14.4
1.448
(1)分析表中数据得到的结论：完全干燥时人体的电阻大，出汗或潮湿时人体的电阻小。
(2)若对人体安全的电流是10mA以下，那么完全干燥时人体的安全电压是不高于36V，潮湿时人体的安全电压是不高于9V。
(3)分析计算结果可得到的结论是人体的安全电压跟人体的电阻大小有关。
四、计算与简答题(第21小题6分，第22小题8分，第23题9分，共23分；解答和论证要有必要的公式、步骤、解答过程，包括必要的文字说明，只有最后答案的不能得分)
21．如图所示，弹簧测力计下端用细线悬挂重为3N的金属框，其正下方有一磁场区域(图中“×”表示垂直于纸面向里的磁感线)。现使金属框从某一高度竖直匀速下降，发现当金属框刚进入磁场到完全进入磁场前的过程中(金属框始终匀速)，弹簧测力计的示数小于3N。若将磁感线的方向改为垂直于纸面向外，请判断：重复上述操作，在金属框匀速进入磁场的过程中，弹簧测力计的示数是大于3N还是小于3N？并说明你的理由。
解：大于3N。因为电磁感应现象是指闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生电流，图中的金属框向下运动时，会切割磁感线，产生感应电流，此时弹簧测力计的示数小于3N，说明金属框受到向上的力的作用，当磁场的方向改变时，感应电流的方向就会改变，与原来相反；此时金属框受到磁场力的方向与原来相反，所以测力计的示数大于3N。
22．下面两表格是小强家某型号洗衣机的主要技术参数。请根据表中参数回答下列问题：
表一
规 格
外形尺寸
520mm×530mm×907mm
额定洗涤功率
300W
额定电压
200V～50Hz
额定洗涤水量
48L
额定脱水功率
200W
额定脱水容量
5.2kg
表二
各程序默认的运行状态
程序
洗涤时间
喷淋漂洗一次
蓄水漂洗一次
每次脱水时间
标准
8min
5min
5min
5min
强洗
10min
6min
6min
7min
(1)表一中有一个参数的书写方式是不规范的，它是额定电压。(填写参数名称)
(2)在正常运行标准程序时，洗一次衣服大约消耗多少电能？(喷淋漂洗、蓄水漂洗的功率与洗涤功率相同)
(3)小强在一次洗衣服时，想到老师布置的探究学习活动，就把家中所有的其他电器全部断开与电源的连接，通过观察电能表，发现上述计算的结果比实际消耗的电能要少。那么，出现这种情况的原因是什么？(至少说出两点不同的原因)
解：(2)洗衣机洗一次衣服要经过洗涤和脱水两种不同的过程。由表二可知洗涤时间：t1＝8min＋5min＋5min＝18min＝18×60s＝1080s，根据P＝得，W1＝P1t1＝300W×1080s＝3.24×105J，脱水时间：t2＝5min＋5min＋5min＝15min＝15×60s＝900s。根据P＝得：W2＝P2t2＝200W×900s＝1.8×105J，所以洗一次衣服要消耗的总电能：W总＝W1＋W2＝3.24×105J＋1.8×105J＝5.04×105J。 (3)洗衣机工作时，会有电能转化为内能而造成电能损失；洗衣机工作时，在注、排水等过程中要消耗电量。
23．小华家买了一个家用电吹风，如图甲所示。其简化电路如图乙所示，主要技术参数如下表。
请解答如下问题：
(1)当电吹风吹冷风时，正常工作5min消耗的电能是多少？
(2)当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
(3)当电路供电电压为200V时，电吹风电热丝的实际电功率是多大？(计算结果保留一位小数)
解：(1)当电吹风吹冷风时，由P＝得，消耗电能：W＝Pt＝120W×5×60s＝3.6×104J。 (2)当选择开关旋至A点时，电吹风的电功率最大。由P＝UI得，电路中的电流：I＝＝≈4.5A。 (3)电热丝的额定功率：P丝＝1000W－120W＝880W。由P＝UI和I＝可得：电热丝的电阻：R丝＝＝＝55Ω，电热丝的实际功率：P实＝＝≈727.3W。
10
