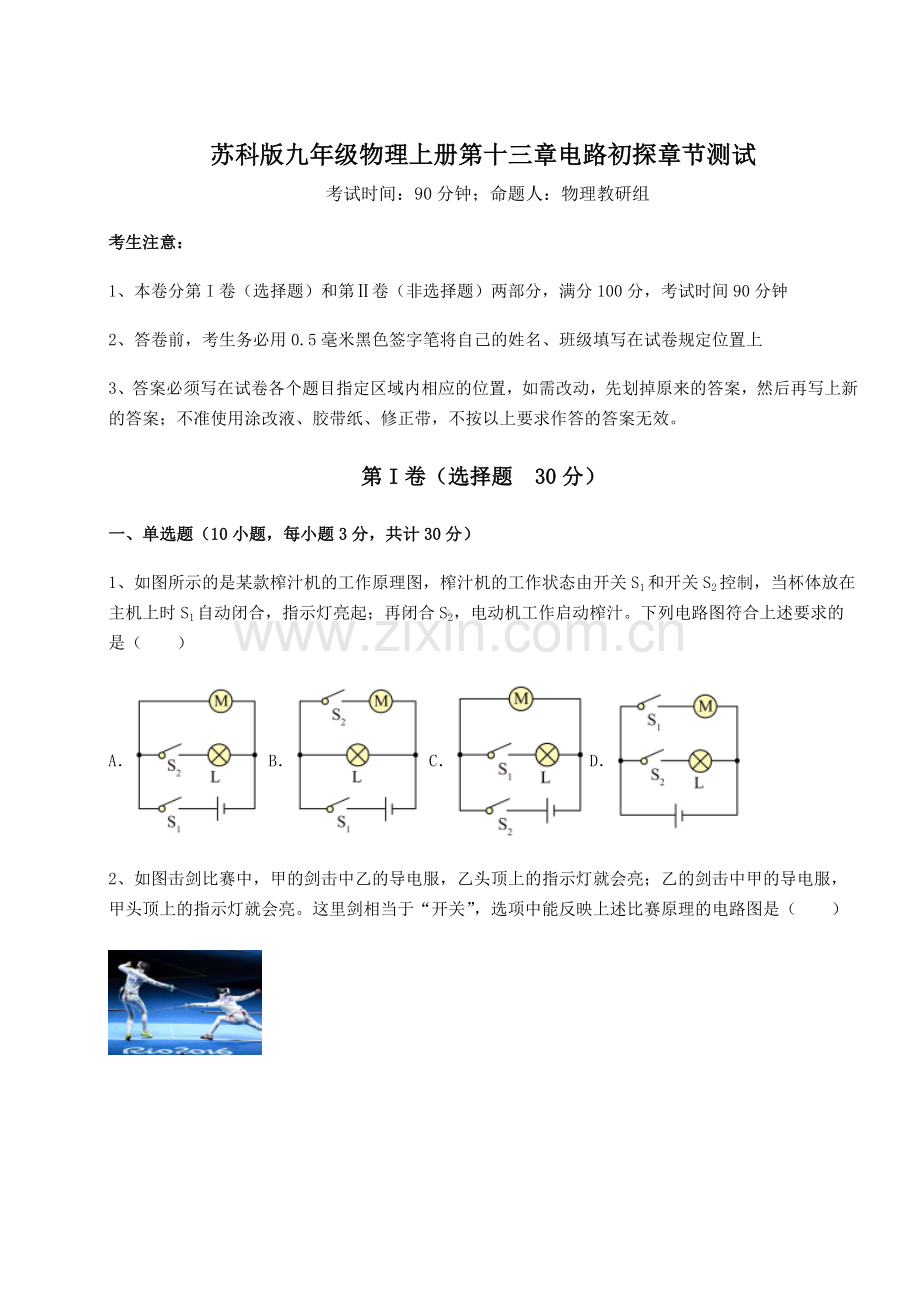

2022-2023学年苏科版九年级物理上册第十三章电路初探章节测试试题(含解析).docx

苏科版九年级物理上册第十三章电路初探章节测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的是某款榨汁机的工作原理图，榨汁机的工作状态由开关S1和开关S2控制，当杯体放在主机上时S1自动闭合，指示灯亮起；再闭合S2，电动机工作启动榨汁。下列电路图符合上述要求的是（）ABCD2、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）ABCD3、图所示，闭合开关后小灯泡L1、 L2都能发光。过了一会儿，小灯泡L1、 L2同时都熄灭，且电流表和电压表的示数均变为零。如果小灯泡L1、L2中只有一处故障，则故障可能是（）A小灯泡 L1断路B小灯泡L2断路C小灯泡L1短路D小灯泡L2短路4、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（ ）ABCD5、电路中只有两盏灯，测得它们的电压分别是2.2V和3.8V，可知两灯的连接方式是（）A一定是串联B一定是并联C串联、并联都有可能D无法判断6、如图所示的电路中，下列说法中正确的是（）AS闭合后，L1、L2并联且都能发光BS 闭合后，电路正常C要使L1、L2串联，可去掉导线bD若将导线M从接线柱B改接到接线柱A上，电路发生短路7、如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（）AA中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到BBB中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到BCA中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到ADB中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A8、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A只闭合S1B只闭合S3C同时闭合S1和S2D同时闭合S1、S2、S39、关于电流的基本认知，下列说法中正确的是（）A只有正电荷定向移动才能形成电流B电路两端有电压，电路中一定有电流C自由电子定向移动的方向与电流方向相反D通过导体横截面的电荷量越大，导体中的电流就越大10、电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）ABCD第卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的电路中（1）当开关S1、S2闭合，S3、S4断开时，_发光；（2）当S2、S4闭合，S1、S3断开时，_发光；（3）当S3、S4闭合，S1、S2断开时，_发光。 2、恰当运用“类比法”可深刻理解物理现象。如图4所示，我们可以将电路中_类比为水路中的水流，电路中_类比为水路中的水压，而抽水机在“水路”中的作用相当于电路中的_。3、如图所示在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、铅笔芯、橡皮、塑料尺，闭合开关后，在A、B接入_小灯泡能发光（多选，填序号），这些能让小灯泡能发光物体是_（填“导体”或“绝缘体”）。4、如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1中电流为_，L2中的电流为_。5、如图是电冰箱的简化电路图，图中“M”是电冰箱机内的电动机，L是电冰箱内的照明灯，它们是_联的。当冰箱正常工作时，打开冰箱门，开关S2将自动_（选填“断开”或“闭合”）。三、计算题（5小题，每小题10分，共计50分）1、开关在电路中起着非常重要的作用。如图，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为9V，求：（1）当S1、S3断开，S2闭合时，电压表示数为6V，则R1两端的电压为多少？（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为3A和2A，则通过R2的电流为多少？2、如图所示电路：（1）当S2闭合，S1、S3断开，电压表V的示数为3V，电压表V1的示数为1.2V，求：L1和L2两端的电压分别是多少_？（2）当S1、S3同时闭合，S2断开，电流表A的示数为1.5A，电流表A1的示数为0.4A，求：此时流过L1和L2的电流分别是多少_？（3）为了保护电路，不应同时闭合开关_。3、如图甲所示，闭合开关S后，电压表V1和V2的指针所在位置完全相同，如图乙所示。求解下列问题：（1）电源电压是多少？（2）灯泡L1和L2两端的电压分别是多少？4、如图所示的电路。问：（1）这是一个什么连接方式的电路？（2）电压表V1、V2分别测的是谁的电压？（3）如果V1的示数是8V，V2的示数是9V，若电源电压为12V，则灯L2两端的电压？5、如图所示，电源电压保持不变。当、闭合，断开时，电压表示数为；（1）当、断开，闭合时，电压表示数为，则两端的电压为多少伏？（2）当、闭合，断开时，电流表和的示数分别为和，则通过的电流为多少安？（要求画简化电路图）-参考答案-一、单选题1、B【解析】【详解】当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡；此时电动机不工作，说明电动机和灯泡是并联的；再闭合S2，电动机启动榨汁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B符合题意，ACD不符合题意。故选B。2、B【解析】【详解】当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。故选B。3、A【解析】【详解】CD电路故障分为短路和断路。由图知道，灯L1和灯L2串联，电压表测灯L2两端电压。根据题意知道，在闭合开关后两盏电灯过了一会儿，同时都不亮了，且电流表和电压表的示数均变为零。如果是电路短路，则电路中还有电流，电流表的示数不变为零，所以，电路为断路，即电路中无电流，故CD不符合题意；A若灯泡L1断路，则整个电路中都没有电流，灯都不亮，电压表、电流表均无示数，故A符合题意；B若灯泡L2断路，则电压表会与灯L1串联，电压表测电源电压有示数，灯不亮，电流表无示数，故B不符合题意。故选A。4、B【解析】【详解】生活中常见的电压值：一节干电池的电压是1.5V，一节铅蓄电池的电压是2V，家庭电路的电压为220V，对人体安全的电压为不高于36V，手机电池电压约3.7V。所以，某智能手机的电池电压最接近。故ACD错误，B正确。故选B。5、A【解析】【详解】由并联电路的电压特点可知，若两灯并联，则无论两灯规格是否相同，则两灯电压均相等，而由题意可知，两灯电压不相等，故可知两灯一定不是并联，即一定是串联，故A符合题意，BCD不符合题意。故选A。6、C【解析】【详解】A由图知，S闭合后，L1、L2被导线b短路，两灯不亮，会损坏电源，故A错误；B开关S闭合后，电流从电池正极出发，经过导线b和开关后回到电池负极，电流不经过用电器，会发生电源短路，故B错误；C去掉导线b时，电流从电池正极出发经过L2、L1、开关后回到电池负极，则L1、L2串联，故C正确；D由图知，将导线M从接线柱B改接到接线柱A上，则两灯并列连接，即L1、L2并联，故D错误。故选C。7、B【解析】【详解】丝绸摩擦过的玻璃棒缺少电子，带正电，当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故B正确，ACD错误。故选B。8、B【解析】【详解】A只闭合S1，只有电阻R1接入，故A错误；B只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；C同时闭合S1和S2，两个电阻并联，故C错误；D同时闭合S1、S2、S3，电源短路，故D错误。故选B。9、C【解析】【详解】A负电荷定向移动时，也能形成电流，故A错误；B电路两端有电压时，还要形成闭合回路电路中才有电流，故B错误；C物理学中规定，电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，电子为负电荷，故自由电子定向移动的方向与电流方向相反，故C正确；D由电流的定义可知，单位时间内通过导体横截面积的电荷量越大，导体中的电流越大，故D错误。故选C。10、B【解析】【详解】A该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；B只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；C该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；D该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。故选B。二、填空题1、 L1 L2 L3【解析】【详解】（1）1当开关S1、S2闭合，S3、S4断开时，为灯L1的基本电路，因此灯泡L1发光。（2）2当开关S2、S4闭合，S1、S3断开时，为灯L2的基本电路，因此灯泡L2发光。（3）3当开关S3、S4闭合，S1、S2断开时，为灯L3的基本电路，因此灯泡L3发光。2、 电流 电压 电源【解析】【详解】1水的定向移动形成水流，电荷的定向移动形成电流，通过这种相似性将无形的电流类比于有形的水流，理解就容易了。2水之所以能定向移动，是因为有水压，电荷之所以定向移动是因为有电压，因此将电压类比于水压就容易理解电压和电流之间的关系了。3水压时抽水机不断抽水形成水位差即产生水压，而电压则是由电源提供，所以抽水机在水路中的作用相当于电路中的电源。3、 导体【解析】【详解】12硬币和铅笔芯是导体，橡皮和塑料尺是绝缘体，所以提供的材料中硬币和铅笔芯接入后小灯泡能发光。4、 0.96A 0.24A【解析】【详解】1两灯并联，电流表A2测L2的电流，电流表A1测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，故A1选择的量程是03A，分度值为0.1A，所以电流表A1的示数为I总1.2A电流表A2选择的量程是00.6A，分度值是0.02A，即通过灯L2的电流为I20.24A由并联电路电流的规律，通过灯L1的电流大小I1I总I21.2A0.24A0.96A2由1知，通过L2中的电流为0.24A。5、 并 闭合【解析】【详解】1由图知，开关S1、S2都闭合时，电流有两条路径，照明灯L与电动机M并列连接，则它们是并联的。2打开冰箱门时，照明灯应发光，则由图可知开关S2应自动闭合。三、计算题1、（1）3V；（2）1A【解析】【详解】解：（1）根据电路图可知，当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表测量电源电压，已知电压表示数为9V，即电源电压U9V，当S1、S3断开，S2闭合时，两电阻串联，电压表测R2两端电压，电压表示数为6V；因串联电路两端电压等于各部分电压之和，所以R1两端的电压（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测总电流，电流表A1测通过电阻R1的电流，且电流表A和A1的示数分别为3A和2A；因并联电路中干路电流等于各支路电流之和，所以通过R2的电流答：（1）R1两端的电压为3V；（2）通过R2的电流为1A。2、 1.2V、1.8V 0.4A、1.1A S1、S2、S3【解析】【详解】（1）由图知道，当S2闭合，S1、S3断开，两灯泡串联，电压表V测电源的电压，V1测量灯泡L1两端电压，则电源的电压U=3V，L1两端的电压U1=1.2V，根据串联电路的电压特点可得：L2两端的电压U2=U-U1=3V-1.2V=1.8V（2）当S1、S3同时闭合，S2断开，两灯泡并联，电流表A1测量灯泡L1的电流，已知A1的示数为0.4A即流过L1的电流I1=0.4A；电流表A测量干路的电流，A的示数为1.5A，则干路中的电流I=1.5A，根据并联电路干路电流等于各支路电流之和知道，L2的电流I2=I-I1=1.5A-0.4A=1.1A（3）当同时闭合开关S1、S2、S3时，电流不经过任何用电器直接从电源正极流入电源负极，造成电源短路，因此为了保护电路，不应同时闭合开关S1、S2、S3。答：（1）L1和L2两端的电压分别是1.2V、1.8V；（2）此时流过L1和L2的电流分别是0.4A、1.1A；（3）为了保护电路，不应同时闭合开关S1、S2、S3。3、（1）7.5V；（2）6V，1.5V【解析】【详解】解：（1）由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数，而两个电压表指针所在位置完全相同，所以电压表V1的量程是“015V”，分度值为0.5V，示数为7.5V，即电源电压为7.5V。（2）电压表V2的量程是“03V”，分度值为0.1V，示数1.5，即L2两端的电压为1.5V，由串联电路的电压特点可知，L1两端的电压答：（1）电源电压是7.5V；（2）灯泡L1和L2两端的电压分别是6V，1.5V。4、（1）串联；（2）电压表V1测L2、L3，V2测L1、L2；（3）5V【解析】【详解】解：（1）电压表相对于断路，电流从正极经过开关、L3、L2、L1、回到负极，只有一条路径，这是一个串联电路；（2）电压表V1并联在L2、L3两端，故电压表V1测量L2、L3两端电压，电压表V2并联在L1、L2两端，电压表V2测量L1、L2两端电压；（3）已知V1的示数是8V，V2的示数是9V，若电源电压为12V，灯L1两端的电压灯L2两端的电压答：（1）这是一个串联电路；（2）电压表V1测量L2、L3两端电压，电压表V2测量L1、L2两端电压；（3）灯L2两端的电压是5V。5、（1）；（2）【解析】【详解】解：（1）当、闭合，断开时，电阻短路，电路中只有，如下图1所示，电压表示数为，即电源电压为。当、断开，闭合时，两电阻串联，电压表测的电压，如上图2所示，此时电压表示数为，根据串联电路电压的规律，则两端的电压为（2）当、闭合，断开时，两电阻并联，如上图3所示，电流表测量总电流，电流表测通过的电流；根据并联电路电流的规律可得，通过的电流答：（1）当、断开，闭合时，电压表示数为，则两端的电压为。（2）当、闭合，断开时，通过的电流为。
