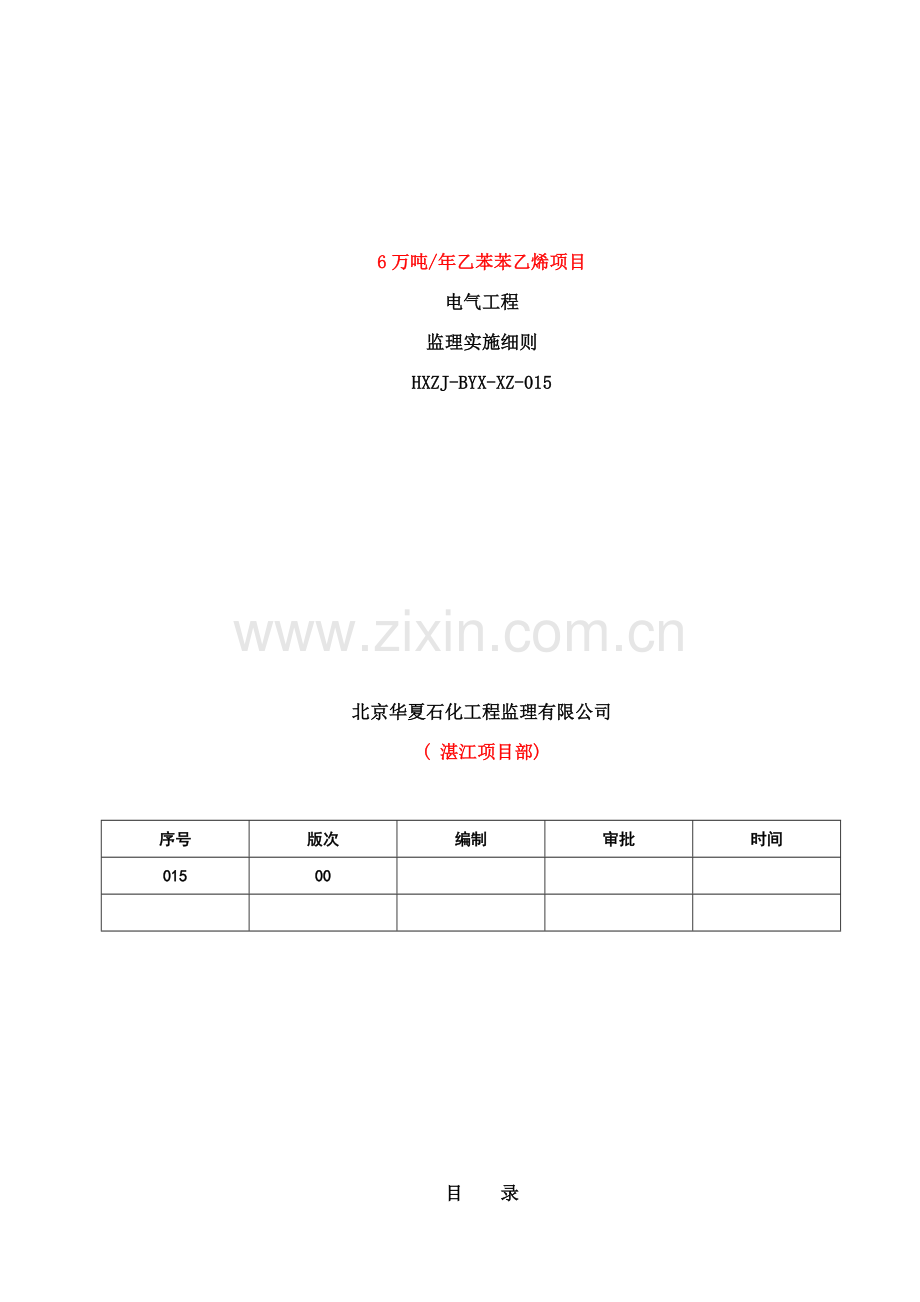

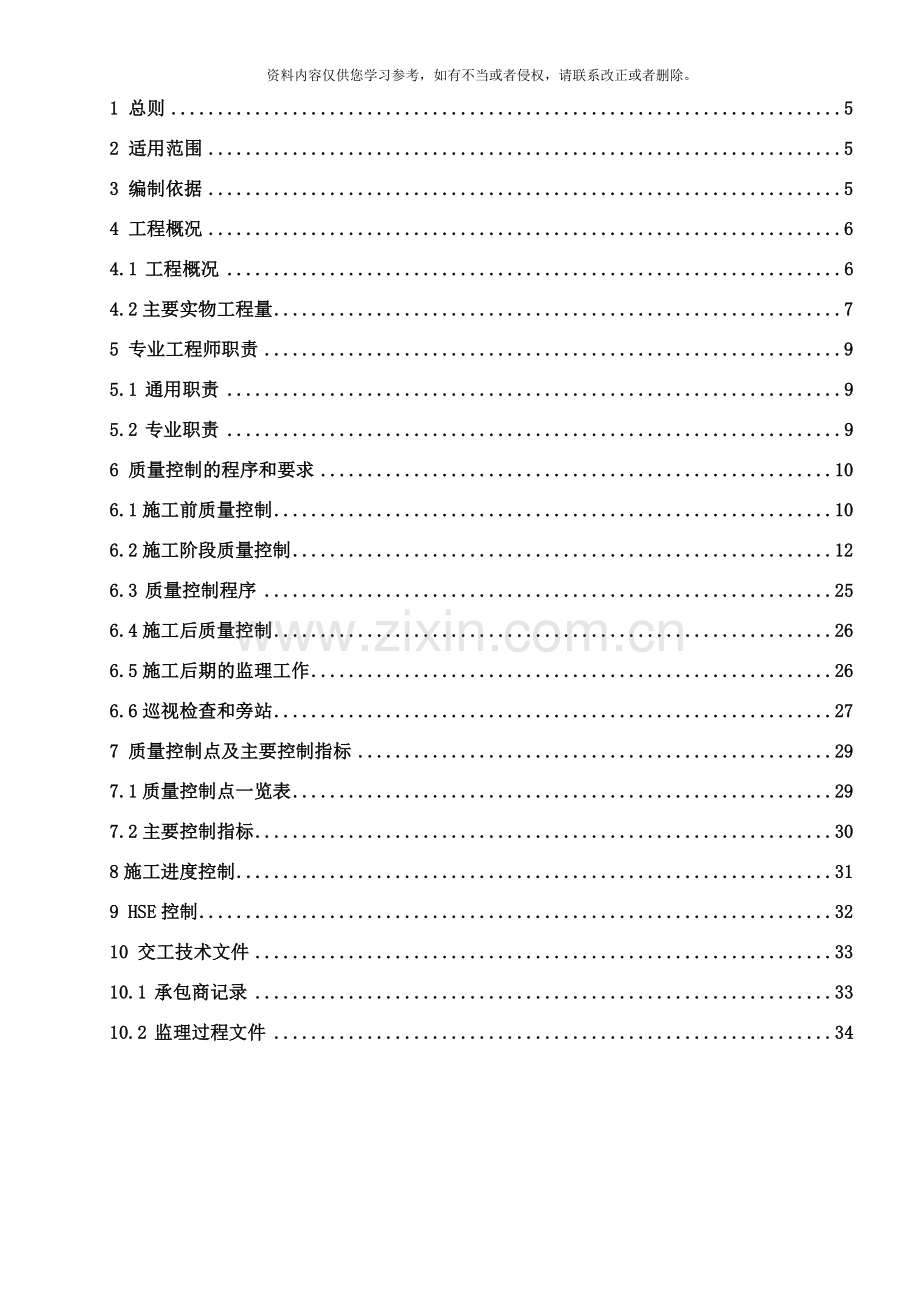

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。6万吨/年乙苯苯乙烯项目电气工程监理实施细则HXZJ-BYX-XZ-015北京华夏石化工程监理有限公司( 湛江项目部) 序号版次编制审批时间01500目 录1 总则52 适用范围53 编制依据54 工程概况64.1 工程概况64.2主要实物工程量75 专业工程师职责95.1 通用职责95.2 专业职责96 质量控制的程序和要求106.1施工前质量控制106.2施工阶段质量控制126.3 质量控制程序256.4施工后质量控制266.5施工后期的监理工作266.6巡视检查和旁站277 质量控制点及主要控制指标297.1质量控制点一览表297.2主要控制指标308施工进度控制319 HSE控制3210 交工技术文件3310.1 承包商记录3310.2 监理过程文件341 总则电气安装工程监理实施细则是北京华夏石化工程监理有限公司湛江东兴项目部为本工程编制的专项指导性文件, 一方面用于控制外部组织的施工及验收管理, 另一方面用于本公司项目部工程师工作的指导。2 适用范围本细则适用于乙苯-苯乙烯装置电气专业的10KV变电所及盘柜及变压器安装、 动力配线、 防雷接地、 电缆敷设及其桥架安装、 不间断电源、 直流电源装置。火灾报警、 全区电话/扩音系统和电视监控系统多个施工安装工序以及各个工序的试验、 调试。3 编制依据3.1 监理合同; 3.2 与本工程有关的勘察报告、 设计图纸及其它设计文件; 3.3 国家和建设部制定的有关工程建设政策、 法律、 法规; 3.4 国家和行业标准规范; 3.5 已批准的本工程监理规划; 3.6 已批准的本工程施工组织设计/施工方案; 3.7 相关标准规范建设工程监理规范GB50319- ; 建筑工程施工质量验收统一标准GB50300- ; 建筑电气工程施工质量验收规范GB50303 ; 电气装置安装工程 旋转电机施工及验收规范GB50170- ; 电气装置安装工程 母线装置施工及验收规范GB50149- ; 电气装置安装工程 建筑物防雷施工与质量验收规范及条文说明GB50601- ; 电气装置安装工程 接地装置施工及验收规范GB50169- ; 电气装置安装工程 电力变压器、 油浸电抗器、 互感器施工及验收规范GB50148- ; 电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范GB50257-96; 电气装置安装工程 高压电器施工及验收规范GB50147 ; 电气装置安装工程 电缆线路施工及验收规范GB50168- ; 1kV及以下配线工程施工与验收规范GB 50575- 电气装置安装工程 电气设备交接试验标准GB50150 ; 电气装置安装工程 盘柜及二次回路结线施工及验收规范GB5017192; 电气装置安装工程蓄电池施工及验收规范 GB50172-92电气装置安装工程 低压电器施工及验收规范GB502541996; 继电器保护和安全自动装置技术规范GB14285- 石油化工建设工程项目监理规范SH/T3903- ; 石油化工工程建设交工技术文件规定SH/T3503- ; 石油化工建设工程项目施工过程技术文件规定SH/T3543- ; 石油化工建设工程施工安全技术规范GB50484- ; 火灾自动报警系统施工及验收规范GB50166- 。综合布线系统工程验收规范GB50312- 施工现场临时用电安全技术规范 JGJ46- 4 工程概况4.1 工程概况建设单位: 中石化湛江东兴石化有限公司工程名称: 湛江东兴6万吨年乙苯-苯乙烯项目电气安装工程工程地点: 广东省湛江市霞山区湖光路十五号东兴炼油厂内设计单位: 洛阳石化工程公司 上海石化工程公司监理单位: 北京华夏石化工程监理公司施工单位: 中国石化集团第五建设公司江苏聚力工程建设有限公司本项目包括: 乙苯单元和苯乙烯单元的乙苯装置、 苯乙烯装置( 包括中间罐区) 、 装置区道路照明、 循环水场、 外管外线的电气工程配套的设施。其中包括一座10KV变电所。装置划分为盘柜及变压器安装、 动力配线、 防雷接地、 电缆敷设及其桥架安装、 火灾报警、 全区电话/扩音系统和电视监控系统多个施工安装工序以及各个工序的试验、 调试。电气专业主要施工内容为装置内的配电系统、 电缆桥架安装、 设备安装、 动力、 照明及仪表供配电线路; 建构筑物及工艺设备的防雷防静电接地系统; 火灾报警及电话通讯系统。装置区属于爆炸危险区域, 均采用防爆型电气设备, 且满足防护等级的要求。本项目包含内容多、 分布面积广、 交叉施工、 互相影响, 项目周期紧, 工程量大。4.2主要实物工程量1) 乙苯单元由设计图纸汇总主要实物量如下: 序号材料、 设备名称单位数量1检修电源箱台52照明配电箱台63动力配电箱台84隔爆型操作柱个635电力电缆米250496控制电缆米151887电缆桥架米3308灯具套3979镀锌钢材米824910接地线米352011接地极根4812PVC绝缘铜绞线米15002) 苯乙烯单元由设计图纸汇总主要实物量如下: 序号材料、 设备名称单位数量1检修电源箱台62照明配电箱台233动力配电箱台24隔爆型操作柱个855高低压盘柜台866变压器台47电力电缆米463558控制电缆米355109电缆桥架米239410灯具套98611开关、 插座套9812镀锌钢材米1492013接地线米799014接地极根8815PVC绝缘铜绞线米14843) 苯乙烯单元( 中间罐区、 ) 由设计图纸汇总主要实物量如下: 一总体序号材料名称规格/类型单位数量备注(一)总体接地1接地极63636米452接地井混凝土制套33接地母排紫铜排12孔套104镀锌钢管G100米665PVC管70米786PVC管50米427增强防腐型扁钢-505米13008增强防腐型扁钢-404米12009移动接地夹套110钢板200200块211移动电缆YCW-135mm2米20( 二) 总体动力1防爆操作柱套252镀锌钢管米2583镀锌槽钢10#米804镀锌角钢米245黄绿绝铜导线BV-6mm2米506防爆防火堵料批17防爆检修电源箱台2( 三) 电缆桥架1铝镁合金桥架 梯级式直通米3512铝镁合金桥架 梯式垂直凸弯通件73铝镁合金桥架 梯式垂直凹弯通件24铝镁合金桥架 梯式水平直角弯通件35铝镁合金桥架 梯式水平异径三通件16铝镁合金终端封头件47镀锌角钢50505米548增强型防腐热镀锌扁钢米3969跨接线6mm2铜编织线米30热镀锌槽钢10#米40二苯乙烯道路照明1防爆路灯BAD52型套362电力电缆ZR-YJV22-0.6/1kV 56mm2米13003增强型防腐热镀锌扁钢404米4004镀锌钢管米138三中间罐区( 一) 照明材料1防爆照明配电箱套22吸顶式防爆无极灯套53防爆路灯套114壁式( 30) 防爆无极灯套195护栏式防爆无极灯套376吸顶式防爆荧光灯套87防爆吊灯盒件248防爆接线盒件689电力电缆米130010镀锌钢管米132011线槽10050米3012镀锌角钢米8013镀锌槽钢8#米13014黄绿绝缘铜导线BV-6mm2米4015增强型防腐热镀锌扁钢404米10016防爆活接头个45四辅助61区( 一) 照明材料1防爆照明配电箱套22吸顶式防爆无极灯套273壁式( 30) 防爆无极灯套184护栏式防爆无极灯套115壁式( 30) 防爆荧光灯套26法兰式防爆无极灯套 27防爆吊灯盒件358防爆接线盒件269电力电缆ZR-YJV-0.61KV 32.5mm2米90010镀锌钢管米90011线槽10050米2012镀锌角钢米513镀锌槽钢8#米4014黄绿绝缘铜导线BV-6mm2米1015钢板=8 Q235B0.1816防爆活接头个18五循环水厂1护栏式防爆无极灯套272防爆接线盒套293镀锌钢管米11504镀锌角钢米405镀锌槽钢米306镀锌钢板m237电力电缆米14008控制电缆米9809增强型防腐热镀锌扁钢米51010接地测试井口111加强型阻燃PVC管米12012防爆防水堵料批113防爆操作柱套41410KV电缆头套415跨接线6mm2铜编织线米1016隔板150mm高米1017铝镁合金桥架 梯级式直通600mm150mm米3018铝镁合金大跨距桥架梯级式直通600mm150mm, L=6000段119直通桥架盖板600mm150mm米3020铝镁合金桥架 梯式垂直凸弯通600mm150mm件121铝镁合金桥架 梯式垂直凹弯通600mm150mm件122铝镁合金梯式垂直凸弯通盖板600mm150mm件123铝镁合金梯式垂直凹弯通盖板600mm150mm件1六外管外线1铝镁合金桥架 梯级式直通800mm150mm米3422铝镁合金 梯式水平直角弯通800mm150mm件23铝镁合金桥架 梯式垂直凸弯通800mm150mm件24铝镁合金桥架 梯式垂直凹弯通800mm150mm件25铝镁合金桥架 梯级式直通盖板800mm150mm米3366铝镁合金桥架 梯式水平直角弯通盖板件27铝镁合金桥架 梯式垂直凸弯通盖板件28铝镁合金桥架 梯式垂直凹弯通盖板件29镀锌槽钢10#米1010镀锌角钢米16011镀锌扁钢米107012黄绿线米40013加强型阻燃PVC管米8014接地母排套515接地测试井口25 专业工程师职责5.1 通用职责同于本项目监理规划及公司体系文件相关管理规定内容。5.2 专业职责(1) 认真审阅设计文件及设计要求, 准备设计审查和设计交底问题, 并参加会议; (2) 审查承包单位资质, 并报总监审批; (3) 审查施工单位提交的管理人员资质和特种作业人员资质; (4) 审查施工单位施工组织设计/方案, 提出修订意见并复审, 包括其中的计划、 HSE管理等, 并与安全工程师会签后提交总监审批; (5) 准备监理技术交底材料, 编制监理实施细则, 组织召开专业监理技术交底会, 审查承包商工作准备( 包括施工交底记录的检查) , 协助总监审查承包商开工准备条件; (6) 参加设备开箱检验活动, 跟踪开箱检验时发现问题的闭合情况, 审查设备质量证明文件, 以复核其符合设计文件要求; (7) 协助建设单位完成紧急放行手续的办理; ( 若有) (8) 检查施工机具及检测仪器是否满足施工要求; (9) 对所要安装设备基础标高、 尺寸进行复测, 以复核其是否符合基础复测标准, 并检查基础表面处理, 监督土建与安装单位间的交接; (10) 旁站细则所要求的部位(11) 过程中发现不合格施工操作及时制止, 签发监理工程师通知单, 并复查施工单位整改情况予以关闭; (12) 协助安全工程师进行现场施工过程的安全管理; (13) 控制施工单位施工进度计划, 发现问题及时发出监理工作联系单予以纠正; (14) 审查施工单位形成的施工记录和过程报审文件, 并签署审批意见; (15) 审查施工单位提交的月度工程量统计报表; (16) 定期审查施工单位管理体系运行及其记录, 参加监理例会, 就施工质量、 进度、 安全等向承包商提出要求。6 质量控制的程序和要求6.1施工前质量控制6.1.1、 熟悉掌握质量控制的规范标准、 设计图纸及有关技术文件。6.1.2、 参加设计交底、 图纸会审。施工图必须经过会审才能施工。会审中应解决错、 漏、 碰等不合理部分, 并做好记录。6.1.3、 审核承包方施工组织设计( 方案) 和进度计划。6.1.4、 审核施工有关的人员专业上岗证件及主要仪表、 仪器、 量具等检定合格证及有效使用期。参加由总监理工程师组织的对承包单位报审的施工组织设计(方案)审查, 对施工单位的电气施工组织措施, 人员配备、 质量保证措施, 技术措施, 施工工艺, 工艺装备, 安全措施, 工序配合等的可行性, 合理性进行审查, 同时还要审核与其相关专业交叉施工的配合措施。6.1.5、 审核进场工程材料、 半成品材料、 构件材质合格证明及必要的复验报告; 审核试验检测报告。对未经监理人员验收或验收不合格的工程材料、 构配件、 设备, 监理人员应拒绝签认, 并应签发监理工程师通知单, 书面通知承包单位限期将不合格的工程材料、 构配件、 设备撤出现场。6.1.6、 审查工程质量评定的单位、 分部、 分项工程的划分。6.1.7、 检查施工单位技术负责人向员工技术交底记录。6.1.8、 检查开工前的条件、 准备工作。( 1) 以施工及验收规范、 工程质量验评标准等为依据, 督促承包单位全面实现建设工程施工合同约定的质量目标。( 2) 对工程项目施工全过程实施质量控制, 以质量控制为重点。( 3) 对工程项目的人、 机、 料、 法、 环等因素进行全面的质量控制, 监督承包单位的质量保证体系落实到位。( 4) 严格要求承包单位执行有关材料试验制度和设备检验制度。( 5) 坚持不合格的材料、 构配件和设备不准在工程上使用。( 6) 坚持本工序质量不合格或未进行验收不予签认, 下一道工序不得施工。6.1.9设备、 材料进场质量控制: （1） 5.4.2.1工程所需设备、 材料的质量查验, 必须严格执行书面报验。对未经监理人员验收或验收不合格的设备、 材料应拒绝签认, 并应签发监理通知, 通知承包单位将其撤出现场。（2） 对承包单位采用新材料、 新工艺、 新技术、 新设备, 必须报送相应的施工工艺, 使用、 维修、 试验要求等技术文件和证明材料, 并取得设计单位, 建设单位书面同意及有关业务部门认可后, 监理工程师才能予以签认。（3） 进口电气设备、 器具、 材料进场验收, 除应符合相关规范要求外, 尚应提供商检证明及中文的质量合格证明文件、 规格、 型号、 性能测试报告, 以及中文的安装、 使用、 维修和试验要求等技术文件。（4） 因有异议送有资质试验室进行抽样检测的电气产品, 试验室应出具检测报告, 确认符合规范及相关技术标准规定后, 才能在施工中使用。（5） 经批准的免检产品, 认定的名牌产品, 进场验收时, 宜不做抽样检测。（6） 防爆产品、 真空产品, 密封经拆装检查易损坏又难以恢复的产品, 按制造厂的规定, 一般不抽芯检查。认为有必要抽芯检查时, 应在厂家指导下进行。（7） 进场电气设备开箱检验应会同建设单位、 制造厂或供应商、 承包单位在现场共同检验, 主要项目是: a. 包装及密封应良好; b. 设备、 材料的型号、 规格应符合设计要求, 生产许可证、 出厂合格证、 质检证明、 安全认证标志、 材质试验报告等齐全; c. 设备外表防腐层完整无损、 无变形及倾斜; d. 设备上元器件无缺损, 布置符合设计要求; e. 专用工具、 各种附件与装箱单相符, 检验后入库妥善保管; f. 设备技术文件齐全; g. 设备、 材料的防水、 防尘、 防腐、 防爆等级类型符合设计要求, 其铭牌上的标识应符合相关标准规定。（8） 对国家规定必须”三C认证”的产品特别要认真核验其认证标志, 确保使用安全。（9） 涉及需消防部门审批生产许可的材料设备如阻燃PVC电线管, 火灾自动报警设备等必须有消防监督部门批准的评定许可证及检验证书。6.2施工阶段质量控制要充分发挥施工单位质保体系的作用, 要检查督促其质保活动是否正常开展, 落实三检(自检、 互检、 交接检)制度, 三按(按图纸、 按工艺 、 按标准)制度的执行情况。督促承包单位认真执行质量”三检制”。”三检”中应有书面记录并签字齐全, 并经常对”三检制”的执行情况进行检查。6.2.1 质量控制措施: 项目质量控制点质量控制措施控制手段开工条件确认人、 机、 法、 环1. 审核施工单位专业工程资质、 管理人员资质、 施工有关人员专业上岗证件; 2. 审核及主要仪表、 仪器、 量具等检定合格证及有效使用期; 3. 参加由总监理工程师组织的对承包单位报审的施工组织设计(方案)审查, 对施工单位的电气施工组织措施, 人员配备、 质量保证措施, 技术措施, 施工工艺, 工艺装备, 安全措施, 工序配合等的可行性, 合理性进行审查, 同时还要审核与其相关专业交叉施工的配合措施。4. 审核设计交底、 图纸会审记录。审查检查电缆敷设一般要求l 合格证及检测报告: 合格证及检测报告质量等资料, 技术文件齐全l 外观检查: 不得有电缆拧绞、 铠装压扁、 护层断裂、 表面严重划伤; 电缆封端严密l 电缆绝缘电阻: 电缆线间及对地电阻测量( 电缆型号、 测试工具、 测试值、 换算等) 符合GB50168- 要求。l 最小弯曲半径: 符合规范要求, 聚氯乙烯电缆、 控制电缆为10D; 交联聚乙烯电缆为15D; 橡胶绝缘钢铠护套电缆20D。审查检查测量电缆沟内敷设(17) 支架安装位置正确, 固定牢靠, 转弯平滑。(18) 电缆排列: 电力和控制电缆不应配置在同一层支架上; 高低压电力电缆、 强弱电控制电缆应分层配置, 宜由上而下配置。(19) 单芯电缆: 交流单芯电力电缆不得单独穿入钢管, 应布置在同侧支架上, 当按紧贴正三角形排列时, 每隔1M扎牢。(20) 密封出入口: 电缆进入电缆沟、 竖井、 盘柜及穿入管子时出入口应封闭管口应密封。(21) 直埋电缆应有明确的标桩, 在直线段每50米一个桩, 在电线的拐弯, 接头处进入建筑物处应设置标志桩, 标志桩应有明显的方位指示, 并应有准确的隐蔽工程记录。(22) 高压电缆头的制作( 交联电缆) , 应符合施工技术规范; 低压电缆终端头一般宜用电缆指套; 当干包防潮锥时应密实、 美观。(23) 电缆头的接地线, 电缆的截面120mm2时, 接地线的截面16mm2, 在电缆截面150mm2时, 接地线应25mm2, 接地线一般用镀锌铜编织线。(24) 电缆型号、 规格符合设计要求; 排列整齐、 无机械损伤; 标志牌应装设齐全、 正确、 清晰。检查桥架内安装1 桥架连接: 桥架接口应平整, 接缝严密无扭曲, 连接板的螺栓应紧固, 螺母应位于桥架外侧。2 支架设置应合理, 固定间距不大于2M。3 布线: 桥架内导线不得有接头, 导线、 电缆应布放整齐, 并按回路绑扎起。4 接地: 不带电金属外壳应牢固连接, 非热镀锌桥架连接处两端应用铜编织带连接并可靠接地。检查接地工程防雷接地l 屋面避雷带 : 支持件距离均匀, 水平直线段宜为1M, 垂直直线段宜为1.5M, 转弯部分宜为0.5M。l 引下线、 测试点: 屋顶金属构件、 管道、 爬梯、 钢构应与避雷网焊成一体; 引下线、 测试点、 断接卡数量、 轴线位置应符合设计要求。l 焊接 : 接地体、 避雷网、 引下线的连接应为搭接焊接。焊缝应饱满, 除渣、 防腐。焊接长度: 扁钢为3D三面焊。圆钢为6D双面焊。l 跨越伸缩缝: 避雷带跨越伸缩缝、 沉降缝应设补偿装置。l 防静电接地: 建筑物采用等电位接地或放静电接地时, 应严格按设计施工, 并应符合相应规程的规定。l 接地埋深符合设计要求, 应0.7m。l 接地电阻: 各级防雷建筑接地电阻值符合GB50601- 的要求; 低压电网电源中心点接地电阻不宜超过4; 低压线路重复接地电阻不宜超过10; 共用接地装置接地电阻应符合其中最小值的要求, 不应超过1。检查测量高压柜安装一般要求(1) 合格证质量证明资料: 柜盘及主要部件的合格证、 检测报告等质量证明资料, 技术文件齐全; 且各项参数应符合设计要求。(2) 柜垂直度水平偏差: 垂直度偏差1.5/M; 盘面偏差 相邻1 成排5; 盘间接缝 2; 水平偏差 相邻2 成排5。(3) 堵孔: 安装调试完毕后,封堵建筑物上的孔洞及电缆关口。审查检查测量高压柜安装高压成套配电柜l 柜、 屏的金属框架及基础型钢必须可靠接地( PE) 或接零( PEN) ; 装有电器的可开启门, 门和框架的接地端子间应用裸编织铜线连接, 且有标识。l 推拉试验小车推拉轻便不摆动, 无卡阻碰撞现象。动触头与静触头的中心线应一致, 且触头接触紧密, 投入时, 接地触头先于主触头接触; 退出时, 接地触头后于主触头脱开。l 机械联锁手车机械联锁装置动作可靠。l 高压柜必须按高压的电气设备和布线系统及继电保护系统的交接试验,必须符合GB50147 的规定; 交接试验合格, 且应符合下列规定: ( 1) 继电保护元器件、 逻辑元件、 变送器和控制用计算机等单体校验合格, 整组试验动作正确, 整定参数符合设计要求; ( 2) 凡经法定程序批准, 进入市场投入使用的新高压电气设备和继电保护装置, 按产品技术文件要求交接试验。检查测量变压器安装工程主控项目1 变压器规格、 型号应符合设计要求。2 变压器安装应位置正确, 附件齐全。3 接地装置引出的接地干线与变压器的低压侧中性点直接连接; 接地干线与共用接地母线直接连接; 干式变压器的支架或外壳应接地( PE) 。所有连接应可靠, 紧固件及防松零件齐全。4 变压器必须按高压的电气设备和布线系统及继电保护系统的交接试验,必须符合GB50148- 的规定交接试验合格。检查测量一般项目1 有载调压开关的传动部分润滑应良好,动作灵活,点动给定位置与开关实际位置一致,自动调节符合产品的技术文件要求。2 绝缘件应无裂纹、 缺损和瓷件瓷釉损坏等缺陷, 外表清洁, 测温仪表指示准确。3 变压器应按产品技术文件要求进行检查器身, 当满足下列条件之一时, 可不检查器身。a) 制造厂规定不检查器身者; b) 就地生产仅做短途运输的变压器, 且在运输过程中有效监督, 无紧急制动、 剧烈振动、 冲撞或严重颠簸等异常情况者。检查测量母线安装主控项目1 绝缘子的底座、 套管的法兰、 保护网( 罩) 及母线支架等可接近裸露导体应接地( PE) 或接零( PEN) 可靠。不应作为接地( PE) 或接零( PEN) 的接续导体。2 母线与母线或母线与电器接线端子, 当采用螺栓搭接连接时, 应符合下列规定: （1) 母线的各类搭接连接的钻孔直径和搭接长度符合有关的规定, 用力矩扳手拧紧钢制连接螺栓的力矩值符合相关的规定; （2) 母线接触面保持清洁, 涂电力复合脂, 螺栓孔周边无毛刺; （3) 连接螺栓两侧有平垫圈, 相邻垫圈间有大于3mm的间隙, 螺母侧装有弹簧垫圈或锁紧螺母; 紧固后螺栓长度宜漏出螺母23扣。（4) 螺栓受力均匀, 不使电器的接线端子受额外应力。3 插接式母线安装应符合下列规定: （1) 母线与外壳同心, 允许偏差为5mm。（2) 当段与段连接时, 两相邻段母线及外壳对准, 连接后不使母线及外壳受额外应力; （3) 母线的连接方法符合产品技术文件要求。4 室内裸母线的最小安全净距应符合GB50149- 的规定。5 高压母线交流工频耐压试验必须按干式变压器的局部试验PC值及噪音测试器Db( A) 值应符合设计及标准要求的规定交接试验合格。6 低压母线交接试验应符合设计要求,有产品合格证的规定。7 母线配制及安装架设应符合设计规定, 且连接正确, 螺栓紧固, 接触可靠; 相间及对地电气距离符合要求。检查测量母线安装一般项目1. 母线连接应牢固。2. 母线与母线、 母线与电器接线端子搭接, 搭接面的处理应符合下列规定: ( 1)铜与铜: 室外高温且潮湿的环境内, 搭接面搪锡; 干燥的室内, 不搪锡; ( 2)铝与铝: 搭接面不做涂层处理; ( 3)钢与钢: 搭接面搪锡或镀锌; ( 4)铜与铝: 在干燥的室内, 铜导体搭接面搪锡; 在潮湿场所, 铜导体搭接面搪锡, 且采用铜铝过渡板与铝导体连接; ( 5)钢与铜或铝: 钢搭接面搪锡。3. 母线的相序排列及着色, 当设计无要求时应符合下列规定: ( 1) 上、 下布置的交流母线, 由上至下排列为A、 B、 C相; 直流母线正极在上, 负极在下; ( 2) 水平布置的交流母线, 由盘后向盘前排列为A、 B、 C相; 直流母线正极在后, 负极在前; ( 3) 面对引下线的交流母线, 由左至右排列为A、 B、 C相; 直流母线正极在左, 负极在右; ( 4) 母线的涂色: 交流, A相为黄色、 B相为绿色、 C相为红色; 直流, 正极为赭色、 负极为蓝色; 在连接处或支持件边缘两侧10mm以内不涂色。4. 母线在绝缘子上安装应符合下列规定: ( 1) 金具与绝缘子间的固定平整牢固, 不使母线受额外应力; ( 2) 交流母线的固定金具或其它支持金具不形成闭合铁磁回路; ( 3) 除固定点外, 当母线平置时, 母线支持夹板的上部压板与母线间有11.5mm的间隙; 当母线立置时, 上部压板与母线间有1.52mm的间隙; ( 4) 母线的固定点, 每段设置1个, 设置于全长或两母线伸缩节的中点; ( 5) 母线采用螺栓搭接时, 连接处距绝缘子的支持夹板边缘不小于50mm。5. 插接式母线组装和固定位置应正确, 外壳与底座间、 外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确, 连接坚固。检查测量低压配电系统低压成套柜6 每路配电开关及保护装置的规格、 型号应符合设计要求; 随机资料齐全; 外观完好。7 相间和相对地间的绝缘电阻值应大于0.5M; 8 电气装置的交流工频耐压试验电压为1KV, 当绝缘电阻值大于10M时, 可用2500V兆欧表摇测替代, 试验持续时间1min, 无击穿闪络、 放电现象。9 母线相色: 母线及分支相色正确齐全。10 继电器电气联锁、 机械闭锁动作准确可靠。11 空气开关接触器动静触点中心线一致, 触头接触紧密, 衔铁吸合时无啸叫声。12 表计、 信号安装牢固, 指示准确。检查测量柜接地(1) 基础型钢有明显可靠的接地。(2) 柜、 箱、 门及装有电器的可开启门以铜软线可靠接地。(3) 手车与柜体的接地触头接触紧密, 接地触头与主触头的通断顺序正确。(4) 屏蔽电缆屏蔽层应以设计要求的接地方式接地。检查测量低压配电系统穿线管安装a) 非镀锌金属管直埋在土层内, 应做二度沥青防腐。埋在砼内, 可不做防腐。b) 明配钢管: G70以下均应采用丝口连接, 不准套接。弯曲半径不宜小于6D( 外径) , 水平、 垂直允许偏差0.15%, 全长不应大于0.5( 内径) 。支架间距不大于1.5。跨接地线, 焊接长度为圆钢直径6倍, 双面焊。应有明确接地点。c) 暗配钢管: 可采用套接焊接, 套管长度应不小于管外径的2.2倍, 管口对准中心。薄壁管( 2mm) , 不准套管连接。弯曲半径不宜小于10D。配管引出地面宜高200mm, 引入落地柜宜高50mm, 过墙套管出墙不大于30mm。埋深: 砼内1.5cm; 直埋大于等于0.3m。露出地面部分应有明确接地点。d) 成排管路之间的跨接线: 按大的管径选择跨接线弯曲成与管路状相近。e) 引到室外或潮湿场所应加防水弯头。f) 箱盒予埋件: 随工程予埋, 予埋位置尺寸符合图纸或规范的要求, 箱盒与墙体、 墚、 柱、 顶棚、 顶饰面应平齐。箱高在0.5米以下, 框垂直偏差小于1.5 mm。箱高在0.5米以上, 框垂直偏差小于3 mm。g) 钢管进箱盒必须有锁母固定, 管口有护口。检查测量管内穿线1 管内穿线: 应在抹灰及地面工程结束后进行, 若满足下列条件, 也可提前进行a) 装饰抹灰完成, 钢筋砼工程质检站验收合格后; b) 各种箱盒必须安装就位, 严禁穿线后装箱盒; c) 箱盒内部导线保证不受抹灰污染; d) 线管内无积水及潮气, 确保符合规范要求。2 管内穿线的数量: 管内导线的总面积小于管内截面的40, 管内不允许有接头和扭结, 杜绝死线, 也不准将导线接头埋在箱后, 接头应在箱盒内。3 导线分色: 穿入管内干线可不分色, 但管口至配电箱盘中开关一段干线回路及支路应分色, L1相为黄色, L2相为绿色, L3相为红色, N( 中性线) 为浅兰色, PE保护线应为绿/黄双色。4 导线连接: 铜芯线连接必须用锡焊, 保证接头处焊锡饱满, 不应用酸性焊剂。绝缘带包扎应均匀, 绝缘强度不低于原绝缘强度。检查测量低压配电系统照明灯具安装1 安装要求:a) 灯具重量超过3kg, 应予埋吊钩或螺栓并防腐; b) 吊灯的吊杆应垂直, 双链吊灯, 双链应平行, 不许”上”或”下”八字, 灯具线不得受力; c) 吊链日光灯两端高低差不大于5; d) 成排灯具安装中心偏差不大于5; e) 软线应盘圈后挂锡接到灯具端子上长度应一致。2 吊顶灯具的安装: a) 吊顶内灯头线用金属软管引到灯位, 长度1m; b) 软管两端应用接头牢固连接; c) 嵌入顶棚的装饰灯具应固定在专设框架上, 不得固定在吊顶龙骨上。灯罩边框应紧贴在顶棚上, 灯具中心偏差不得大于5。3 金属灯具接地: a) 安装高度低于2.4及可上人吊顶内金属灯具外壳必须接保护接地线; b) 保护接地线截面不小于4mm2。检查测量低压配电系统开关插座安装（1） 安装位置: 符合设计要求, 不允许安装在门、 管道、 散热器后。（2） 安装高度: 符合设计要求, 如设计无规定, 如下: 一般插座 0.3m; 空调插座 2.2 m; 卫生间插座 1.6 m; 开关 1.4 m( 距门边0.2 m) （3） 安装要求: a) 开关应切断相线, 一般翘式开关向上为”合”, 向下为”断”。同一建筑物内开关方向应一致; b) 单相插座面对插座方向, 右孔为相线, 左孔为零线, 上孔为地线。c) 配电回路中各导线连接均不得在开关插座的接线端处以套压接方式, 连接其它支路。接线端子允许压双线是, 应折回头压接, 不得剪断。多联开关间电源线不允许跳小线压接; d) 同场所安装的开关、 插座, 高度差不得大于5mm; e) 插座的PE保护线应单独敷设, 应从配电箱接地排接出, 不得利用钢管, 金属箱盒外壳接出。（4） 空调插座应设单独回路, 插座为15a。检查测量电气测试1 接地电阻应符合设计要求; 2 配电系统应在穿线后和通电前进行绝缘测试, 绝缘电阻不小于5M; 3 空载试车前, 用500V摇表测量电机绝缘电阻值, 不得小于0.5M; 4 功率100kw以上电机应测绕组直流电阻, 相电阻误差不大于平均值1; 5 电压线
