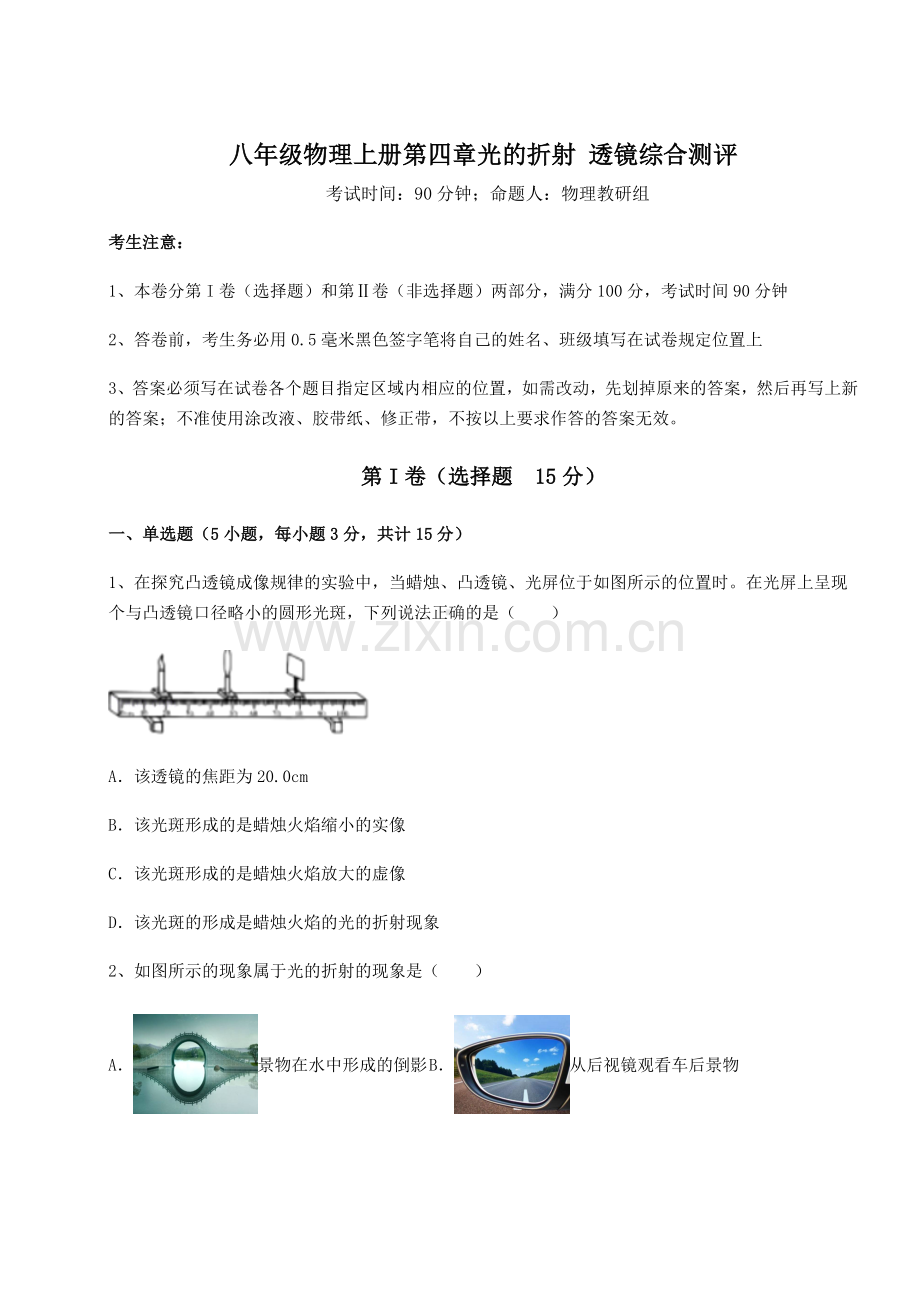

八年级物理上册第四章光的折射 透镜综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 15分）
一、单选题（5小题，每小题3分，共计15分）
1、在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时。在光屏上呈现个与凸透镜口径略小的圆形光斑，下列说法正确的是（　　）

A．该透镜的焦距为20.0cm
B．该光斑形成的是蜡烛火焰缩小的实像
C．该光斑形成的是蜡烛火焰放大的虚像
D．该光斑的形成是蜡烛火焰的光的折射现象
2、如图所示的现象属于光的折射的现象是（　　）
A．景物在水中形成的倒影 B．从后视镜观看车后景物
C．手影游戏 D．铅笔在水面处折断了
3、为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（　　 ）　

A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像
C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同
4、如图，正确表示了光从空气进入玻璃中的光路图是（　　）
A． B．
C． D．
5、在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法中（       ）

①图中凸透镜的焦距可能是
②图中成像特点与投影仪成像特点相同
③把蜡烛适当左移，透镜保持不动，向左适当移动光屏，会再次在光屏上得到清晰的像
④把蜡烛移至处，透镜保持不动，右适当移动光屏，会再次在光屏上得到清晰的像
A．只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
第Ⅱ卷（非选择题 85分）
二、填空题（5小题，每小题4分，共计20分）
1、小白用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将光屏靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的是________的成因，该眼睛用_______ 进行矫正。

2、人眼的晶状体和角膜的共同作用相当于一个 _____（选填“凸”或“凹”）透镜。小明由于平时不注意用眼，造成了眼睛近视，他应通过配戴 _____（选填“凸”或“凹”）透镜的眼镜来矫正视力，有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变 _____（选填“强”或“弱”）些。
3、在疫情防控期间，进入公共场所需要出示“吉祥码”，扫描“吉祥码”的摄像头相当于___________透镜，当摄像头远离“吉祥码”图片时，所成像的大小会变___________。
4、新冠疫情防控已是常态，出入公共场所要用手机扫健康码、行程码。扫码时，手机摄像头的成像原理与 __（选填“照相机”、“投影仪”或“放大镜” 相同，其所成的是倒立、__（填“放大”、“缩小”或“不变”）的实像；当手机远离健康码、行程码时，摄像头所成的像将 __（选填“变大”、“变小”或“不变”）。

5、如图所示，一束与水面成30°角的光从空气斜射到水面上发生反射和折射，若反射光线与折射光线的夹角为83°，则折射角的大小为______。人站在岸边看见的水中物体其实在物体实际位置的______（选填“上方”“原位置”或“下方”）。

三、简答题（5小题，每小题5分，共计25分）
1、如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______。

2、给你一个凸透镜和一个凹透镜，用两种方法辨别哪个是凸透镜，哪个是凹透镜．
3、在森林里游客如果随地丢弃装水的透明圆形饮料瓶，可能会引起森林火灾，请根据你所学的知识说明这是因为什么？
4、如图所示，是小强同学正在用显微镜观察微小物体。请你用学过的光学知识回答下列问题：
(1)显微镜下面反光镜对光的会聚或发散作用和哪种透镜相同？
(2)载物片上的微小物体通过物镜成的是实像还是虚像？
(3)显微镜上面的目镜成像原理相当于我们常用的哪种光学仪器？

5、小明在森林公园游玩时，看到一个被丢弃的透明塑胶瓶，如果下雨使得瓶中进了水，那它就可能成为森林火灾的元凶。于是，他捡起瓶子丢进了垃圾筒，装水后的透明塑胶瓶能引起火灾的主要原因是什么？请用所学的物理知识解释。
四、实验探究（5小题，每小题8分，共计40分）
1、在探究凸透镜成像规律时，小华将蜡烛、透镜和光屏按顺序装到光具座上后，并点燃蜡烛：

（1）实验前为了方便准确使烛焰和光屏的中心调到凸透镜的______，小华接下来应如何操作：______；
（2）小华将蜡烛、透镜和光屏调节到如图所示的位置，光屏上刚好呈现烛焰清晰的像。小华实验时使用的凸透镜焦距是______cm，选择口径______（大/小）的凸透镜做实验效果较好；
（3）凸透镜位置不动，将光源移至10cm刻度线处，应将光屏向______（左/右）移动到能再次接收到清晰像的位置，此时与______（照相机/投影仪/放大镜）的成像性质相同；若在蜡烛和凸透镜之间放置近视眼镜片，则需要将光屏向______（左/右）移动才能再次接收到清晰的像;
（4）小华继续实验，将高度为h的物体沿主光轴从远处向透镜的焦点靠近（已知透镜的焦距为f）。则下列反映像高H或像距v随物距u变化的关系图象中，可能正确的是( )
A．B．C．D．
2、小明在探究“凸透镜成像规律”的实验中：

(1)如图甲所示，为了测出凸透镜的焦距，小明让一束平行光正对凸透镜照射，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个最小最亮的光斑，则凸透镜的焦距为 _____ cm；试在甲图中画出光线Ⅱ的折射光路 _______ 。
(2)把蜡烛、凸透镜、光屏固定在光具座上后，点燃蜡烛，再调整它们的高度，使烛焰、凸透镜、光屏三者的中心大致在 _____ 上。随着蜡烛的燃烧，光屏上的像已不在光屏中心，为了使像重新回到光屏中心，应向 _____ 移动光屏。
(3)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、 _____ 的实像，是 _____ （选填“照相机”、“投影仪”或“放大镜”）的原理。若将蜡烛换成“F”字样的纸板，放在离凸透镜15cm的地方，小明观察到光屏上清晰的像是图丙中的 _____ （填序号）。
(4)如图乙当光屏成清晰的像时，小明拿来爷爷戴的眼镜放于蜡烛和凸透镜之间、光屏上的像又变得模糊，小明同学发现当光屏向右移动适当距离后像又清晰。由此可知，小明爷爷的眼睛属于 _____ 。（选填“近视眼”或“远视眼”）
3、如图甲所示，小明和小华在探究“光的折射现象”时，将一束入射角为50°的光斜射入杯中的水里，更换杯中的介质时他们发现光的偏折程度不同。为了定量反映这种差异，小明将“折射角与入射角的比值”定义为“偏折比”，并根据所学物理知识和生活经验，对影响“偏折比”大小的因素提出以下猜想：

猜想1：“偏折比”与液面的高度有关；
猜想2：“偏折比”与液体的种类有关；
猜想3：“偏折比”与入射光的颜色有关。
（1）小华认为猜想1是错误的，其理由是____。根据小明的定义，图甲实验中，测得折射角为40°，则此时的“偏折比”为____。
（2）为了验证猜想2，小明只将图甲中的水换成油。如图乙所示，油的高度小于水的高度，杯底光斑的位置恰与图甲实验时光斑的位置重合，对比可知：在相同条件下，油对光的“偏折比”_____（选填“大于”、“等于”或“小于”）水对光的“偏折比”。
（3）为了探究猜想3，小明用图甲装置先后射入绿色和紫色的激光，杯底光斑位置如图丙所示，则_____光的“偏折比”大。将其中的一束激光穿过如图丁所示的玻璃砖，若光在玻璃砖上表面折射时的“偏折比”为0.8，则光在下表面折射时的“偏折比”为_____。
（4）根据小明的操作和计算结果，小华认为，应该将“偏折比”定义为“光线在空气中与法线的夹角α和光线在介质中与法线的夹角β之比”。如图丁所示，经过对多组不同玻璃砖的实验，测得数据如表所示：

玻璃砖A
玻璃砖B
玻璃砖C
光线在空气中与法线夹角α
30.0°
45.0°
60.0°
30.0°
45.0°
60.0°
30.0°
45.0°
60.0°
光线在玻璃中与法线夹角β
22.0°
32.0°
40.5°
17.0°
24.4°
30.4°
20.0°
28.9°
36.3°

1.36
1.41
1.48
1.76
1.84
1.97
1.50
1.58
1.65
根据表格中的数据，分析可得：光在空气与另一种透明介质中传播时，对于不同的入射角，“偏折比”______（选填“相等”或“不相等”）；对于相同的入射角，“偏折比”越大，介质对光的折射程度越______（选填“高”或“低”），因此我们认为小华对“偏折比”定义的优点是______。
4、在探究“凸透镜成像规律”的实验中，小虎同学进行了如下实验：

（1）用平行光正对凸透镜照射，移动光屏到图甲位置时，光屏上出现了最小最亮的光斑，这说明凸透镜对光有______作用，此凸透镜的焦距是______cm。
（2）接下来的实验过程中需观察像的大小、倒正和虚实，测量______和______。
（3）将凸透镜固定在图乙中的光具座40cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。将蜡烛移至25cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是______像（选填“实”或“虚”）。这个成像性质在生活中的应用是______（选填“照相机”、“投影仪”或“放大镜”）。
（4）实验中，当物距较小时，在光具座上无论怎样移动光屏，光屏上都找不到到像，除了成虚像外，还有可能是______。
（5）实验进行一段时间后，如图丙所示，原来在光屏中心的像“跑”到光屏上方。能让像重新回到光屏中央的操作是______。（填序号）
①光屏下调
②蜡烛下调
③透镜下调
（6）为了克服蜡烛燃烧变短带来的问题，小虎从网上购买了利用LED灯做成的F光源进行实验，将F光源放在10cm刻度线处时，看到的清晰的像是图中的______。

5、小明用焦距为15.0cm的凸透镜探究凸透镜的成像规律，当各器材位置如图所示时，光屏上承接到烛焰清晰的像。

（1）实验前，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在______；
（2）此时烛焰的成像特点与______（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上______（选填“有”或“没有”）苍蝇的像。

-参考答案-
一、单选题
1、D
【详解】
A．当光屏位于1倍焦距或以内时，接到是蜡烛的光线经凸透镜后所成的圆形光斑。若蜡烛和光屏都在焦距上则成的光斑与透镜口径等大；若蜡烛所成的光斑略小，则光屏一定位于焦距以内。题目中光屏在30cm处，光斑略小，则光屏位于焦距以内；所以焦距大于30cm，故A错误。
BCD．在光屏上呈现个与凸透镜口径略小的圆形光斑，则该光斑不是像，而是烛焰发出的光经过凸透镜折射形成的，故BC错误，D正确。
故选D。
2、D
【详解】
A．景物在水中形成的倒影，是光的反射形成的，故A不符合题意；
B．从后视镜观看车后景物，是光的反射，故B不符合题意；
C．手影游戏是光的直线传播，故C不符合题意；
D．铅笔在水面处折断了，是光的折射，故D符合题意。
故选D。
3、B
【详解】
AC．由乙图知水滴是靠近物体的透镜，所以水滴模拟显微镜的物镜，水滴上方的凸透镜靠近眼睛透镜模拟显微镜的目镜，故AC错误；
B．水滴模拟显微镜的物镜，物体位于显微镜的物镜的一倍焦距和两倍焦距之间，所以箭头通过水滴成放大的实像，故B正确；
D． 透过水滴上方的凸透镜模拟显微镜的目镜会看到箭头更大的像，通过目镜成的是虚像，投影仪成像是实像，故D错误。
故选B。
4、C
【详解】
A．光从空气斜射入玻璃中，折射角应小于入射角，而图中折射角却大于入射角，故A不符合题意。
B．折射光线与入射光线在法线的同侧了，所以画法错误，故B不符合题意。
C．光从空气斜射入玻璃中，折射角小于入射角，故C符合题意。
D．光从空气斜射入玻璃，光的传播方向没有变，故D不符合题意。
故选C。
5、B
【详解】
①物距为30cm，则有

相距为20cm，则有

综上可知

故图中凸透镜的焦距可能是，故正确；
②图中成倒立缩小的实像，成像特点与照相机成像特点相同，故错误；
③把蜡烛适当左移，透镜保持不动，物距增大，像距应减小，故应向左适当移动光屏，会再次在光屏上得到清晰的像，故正确；
④把蜡烛移至处，透镜保持不动，物距小于一倍焦距，凸透镜成虚像，不能成在光屏上，故错误。
综上所述：B符合题意，ACD不符合题意。
故选B。
二、填空题
1、     近视眼     凹透镜
【详解】
[1]当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，会聚能力增强，使像向水透镜靠近，光屏上原来清晰的像变模糊了；将光屏靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因。
[2]近视眼是由于晶状体对光线会聚能力太强，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。
2、     凸     凹     弱
【详解】
[1]人眼的晶状体是中间厚，边缘薄的，所以人眼的晶状体和角膜的共同作用相当于一个凸透镜。
[2]近视眼是由于长时间看近处的物体，晶状体变厚，使像成在视网膜前方的缘故，所以要矫正近视眼，需将光线发散，使清晰的像成在视网膜上，所以需佩戴具有发散作用的凹透镜。
[3]近视眼晶状体太厚，折光能力太强，对光的会聚能力强，所以要矫正近视眼，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变弱些。
3、     凸     小
【详解】
[1]摄像机的镜头实际上相当于凸透镜，它能成倒立、缩小的实像。
[2]当摄像头远离“吉祥码”图片时，物距变大，像距变小，像变小。
4、     照相机     缩小     变小
【详解】
[1][2]用于扫码的手机摄像头相当于一个凸透镜，物体在两倍焦距以外，成倒立、缩小的实像；与照相机的成像原理相同。
[3]当手机远离健康码、行程码时，物距变大，像距变小，摄像头所成的像将变小。
5、     37°     上方
【详解】
[1]由题意知，入射光线与液面成30°角，则入射角为
i=90°-30°=60°
根据光的反射定律可知，反射角等于入射角，入射角为60°，则反射角也为60°，反射光线与折射光线的夹角为83°，则折射角
β=180°-60°-83°=37°
[2]在岸上看水中的物体，水中物体反射的光线射向空气中时，在水面处发生折射，折射角大于入射角，人逆着折射光线看到的是物体的虚像，位置比物体的实际位置浅，在物体实际位置的上方。
三、简答题
1、中央厚边缘薄构成了一个玻璃凸透镜，灯丝位于该凸透镜的焦点上，发出的发散光线经过凸透镜汇聚后平行于主光轴射出，能够射得远，光线集中、强度大
【详解】
中央厚边缘薄构成了一个玻璃凸透镜，灯丝位于该凸透镜的焦点上，发出的发散光线经过凸透镜汇聚后平行于主光轴射出，能够射得远，光线集中、强度大。
2、（1）用手去摸，中间厚、边缘薄的说明是凸透镜（不提倡用手摸，可直接观察）；（2）透镜正对着太阳光移动，另一侧能得到最小最亮的点说明是凸透镜，出现一个暗圈的是凹透镜．（3）凸透镜能成实像、凹透镜成虚像．点燃蜡烛，在另一侧的屏上看能否成像，光屏上能接到像的是凸透镜成的实像．不能能成像的是凹透镜．（4）能作为放大镜使用的是凸透镜．把透镜放在字的附近去看字，能起放大作用的是凸透镜，缩小的是凹透镜．
【详解】
（1）用手去摸，中间厚、边缘薄的说明是凸透镜（不提倡用手摸，可直接观察）；（2）透镜正对着太阳光移动，另一侧能得到最小最亮的点说明是凸透镜，出现一个暗圈的是凹透镜；（3）凸透镜能成实像、凹透镜成虚像．点燃蜡烛，在另一侧的屏上看能否成像，光屏上能接到像的是凸透镜成的实像．不能能成像的是凹透镜；（4）能作为放大镜使用的是凸透镜．把透镜放在字的附近去看字，能起放大作用的是凸透镜，缩小的是凹透镜．
点睛：（1）中间比边缘厚的是凸透镜；中间比边缘薄的是凹透镜．（2）凸透镜对光线有会聚作用；凹透镜对光线有发散的作用．（3）凸透镜能成实像；凹透镜成虚像．（4）凸透镜能作为放大镜使用成放大的像、凹透镜成缩小的像．
3、因为装水的玻璃瓶相当于凸透镜，对光有会聚作用，当易燃物品刚好处在焦点位置时，容易被点燃。
【详解】
圆形的饮料瓶装有水时，相当于凸透镜，对光有会聚作用，当凸透镜的焦点位置上刚好有易燃物品，又有光线透过饮料瓶时，易燃物品有可能被点燃，出现火灾事故。
4、 (1)凸透镜；(2)实像；(3)放大镜
【详解】
(1)显微镜下面反光镜对光有会聚作用，属于凹面镜，与凸透镜对光的作用相同。
(2)显微镜的物镜是一个凸透镜，目的是得到一个倒立放大的实像，载物片上的微小物体通过物镜成的是实像。
(3)通过物镜成的实像处在目镜的1倍焦距以内，得到一个正立放大的虚像，与放大镜的原理相同。
5、见解析
【详解】
答：因为装水的透明饮料瓶，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，会造成树叶燃烧，造成火灾。
四、实验探究
1、     主光轴     点燃蜡烛，调节蜡烛、凸透镜和光屏的高度，保证三者的中心处于同一高度     15.0     大     左     照相机     右     A
【详解】
（1）[1][2]为了使烛焰的像呈现在光屏中心，应使得烛焰和光屏的中心处于凸透镜的主光轴上，具体操作为点燃蜡烛，调节蜡烛、凸透镜和光屏的高度，保证烛焰、凸透镜和光屏中心处于同一高度。
（2）[3]图中的物距为

像距为

光屏上可以得到清晰的像，且此时的物距等于像距，根据凸透镜成像特点可知，此时的物距等于二倍焦距，即

故可求得，凸透镜的焦距为

[4]要选用口径较大的凸透镜，因为用大口径凸透镜可以会聚更多的光线，使得成像更清晰。
（3）[5]凸透镜位置不动，将光源移至10.0cm刻度线处，因此物距是增加的，要在光屏上得到清晰的像，根据凸透镜成像的物距增大，像距减小原理可知，此时应将光屏向左移动。
[6]此时的物距为

物距大于2倍焦距，根据凸透镜成像原理可知，此时成倒立、缩小的实像，照相机的成像成的是倒立、缩小的实像，故与照相机的成像性质相同。
[7]近视镜片属于凹透镜，若在蜡烛和凸透镜之间放置近视眼镜片，则光线会被发散，经凸透镜后的光线会聚点会被延后，故需要将光屏向右移动才能再次接收到清晰的像。
（4）[8]AB．根据凸透镜成实像原理可知，像的高度随着物距增加而减小，且当物距u=2f时，像的高度等于物体的高度h，故A正确，B错误；
CD．根据凸透镜成实像原理可知，像距会随着物距的增大而减小，且只有当物距u=2f时，像距才等于物距，故CD错误。
故选A。
2、     11.0          同一高度     上     缩小     照相机     B     近视眼
【详解】
(1)[1][2]光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到光心的距离为11.0cm，光线Ⅱ平行于凸透镜的主光轴，经凸透镜折射后会交于焦点。

(2)[3][4]为了能使像清晰的成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度，蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏，或向上移动蜡烛或向下移动凸透镜。
(3)[5][6][7]图乙中的物距大于二倍焦距，所以烛焰在光屏上恰好成一倒立、缩小的实像，其应用是照相机，若将蜡烛换成“F”字样的纸板，放在离凸透镜15cm的地方，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，此时的实像相对于物体是左右颠倒、上下颠倒，所以图象是B。
(4)[8]爷爷戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，发现当光屏向右移动适当距离后像又清晰，即此时的像距变大的，所以该眼镜推迟了像的形成，所以能对光线有发散的作用，故是凹透镜，是近视眼。
3、     见解析     0.8     小于     绿     1.25     不相等     高     见解析
【详解】
（1）[1]由图可知，水面上升或下降时，入射角和折射角都不变，则折射角与入射角的比值即偏折比也不变，由此说明偏折比与液体深度无关，故猜想1不正确。
[2]图甲实验中，测得折射角为40°，已知入射角为50°，则偏折比

（2）[3]将图甲中的水换成油，当油的深度小于水的深度，杯底光斑位置恰与图甲实验时光斑位置重合，如图1

由图1可知：水中的折射角大于油中的折射角，由于入射角相同，则在相同条件下，油对光的“偏折比”比水对光的“偏折比”小。
（3）[4]光线的入射角和入射点不变，绿、紫色激光的折光线，如图2

由图2可知：绿色激光的折射角大于紫色激光的折射角，由于入射角相同，则根据“偏折比”的定义可知：绿光的“偏折比”大。
[5]将一束激光穿过如图丁所示的玻璃砖，若光在玻璃砖上表面折射时入射角为r，折射角为i，如图3

此时“偏折比”为0.8，即

当光在下表面折射时如图3中，则此时入射角为r′，折射角为i′，根据几何知识可知
∠r′=∠i，∠i′=∠r
所以，光在下表面折射时的“偏折比”为

（4）[6][7][8]分析玻璃砖A（或玻璃砖B或玻璃砖C）的数据可知，光在空气与另一种透明介质中传播时，对于不同的入射角，“偏折比”不相等。分析表中数据，当光线在空气中与法线夹角都是30°时，光线分别在A、B、C三种玻璃中与法线的夹角越大，“偏折比”越大，说明介质对光的折射程度越高。从表中数据分析可知，在相同条件下，光线无论从介质射向空气还是从空气射向介质，小华这种定义的比值是一定的。
4、     会聚     10.0     物距     像距     实     投影仪     可能像距过大，像的位置超过了光具座的范围     ③     B
【详解】
（1）[1][2]平行光正对凸透镜照射，移动光屏到图甲位置时，光屏上出现了最小最亮的光斑，这说明凸透镜对光有会聚作用，凸透镜与光屏间的距离为焦距，故凸透镜焦距是10.0cm。
（2）[3][4]实验过程中，需要观察像的大小、虚实、正倒以及像距和物距。
（3）[5][6]将蜡烛移至25cm刻度线处，此时物距为15cm，位于一倍焦距和二倍焦距之间，成倒立、放大的实像；应用为投影仪。
（4）[7]实验中，当物距较小时，像距很大，可能像距过大，像的位置超过了光具座的范围。
（5）[8]如图丙所示，实验一段时间后，像移动到光屏的上方，根据过光心的光线传播方向不变，要让像重新回到光屏中央，可将蜡烛向上移动、将光屏向上移动、将凸透镜向下移动，能让像重新回到光屏中心的操作是③。
（6）[9]将F光源放在10cm刻度线处时，此时物距为30cm，大于二倍焦距，成倒立、缩小的实像，故选B。
5、     同一高度上     照相机     没有
【详解】
（1）[1]为使像能成在光屏的中央，应调节烛焰、凸透镜、光屏的中心大致在同一高度。
（2）[2]由图可知，物距
u=50.0cm-10.0cm=40.0cm
已知f=15.0cm，此时u＞2f，成倒立、缩小的实像，能够说明照相机的成像原理。
（3）[3]有一只苍蝇落在透镜上，透镜的其他部分仍能透过光线，则光屏烛焰所成的像完整，由于经过透镜的光线减少，像的亮度变暗，由于苍蝇在凸透镜的一倍焦距之内，成的是虚像，虚像不能成在光屏上，所以光屏上没有苍蝇的像。
