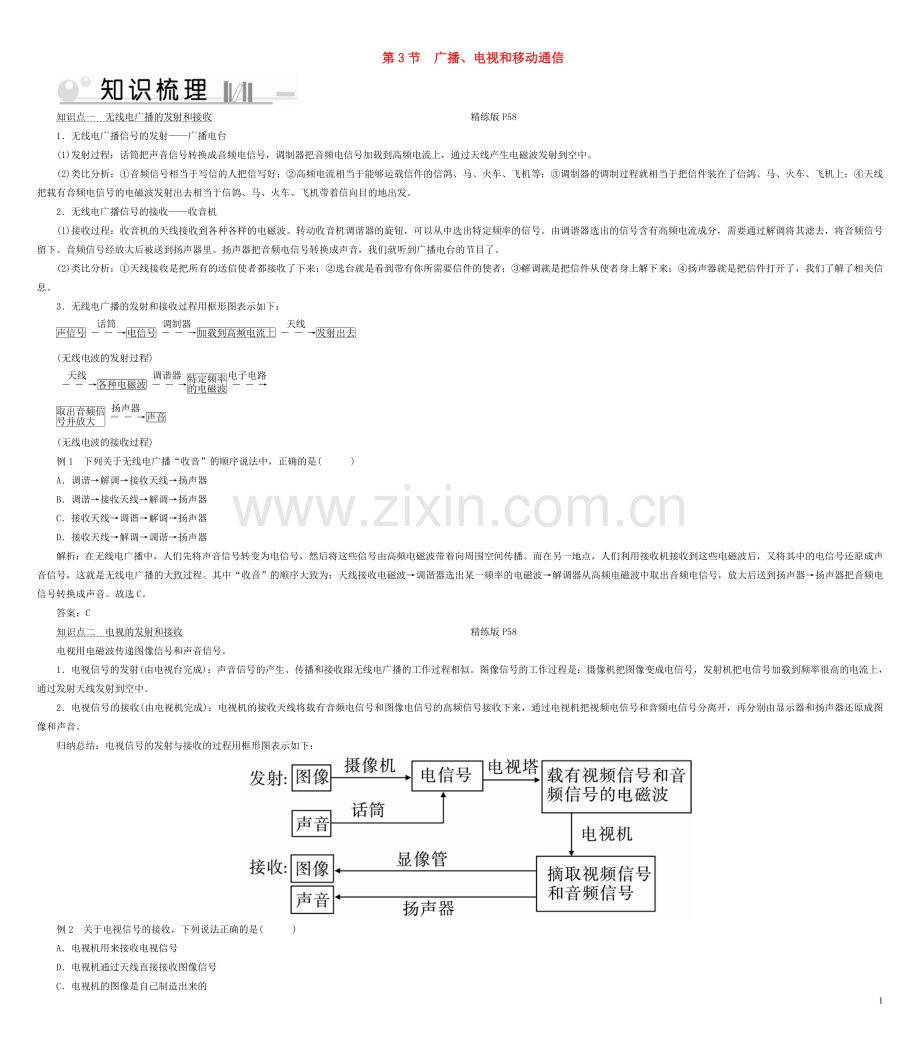

第3节　广播、电视和移动通信

知识点一　无线电广播的发射和接收 精练版P58
1．无线电广播信号的发射——广播电台
(1)发射过程：话筒把声音信号转换成音频电信号，调制器把音频电信号加载到高频电流上，通过天线产生电磁波发射到空中。
(2)类比分析：①音频信号相当于写信的人把信写好；②高频电流相当于能够运载信件的信鸽、马、火车、飞机等；③调制器的调制过程就相当于把信件装在了信鸽、马、火车、飞机上；④天线把载有音频电信号的电磁波发射出去相当于信鸽、马、火车、飞机带着信向目的地出发。
2．无线电广播信号的接收——收音机
(1)接收过程：收音机的天线接收到各种各样的电磁波。转动收音机调谐器的旋钮，可以从中选出特定频率的信号。由调谐器选出的信号含有高频电流成分，需要通过解调将其滤去，将音频信号留下。音频信号经放大后被送到扬声器里。扬声器把音频电信号转换成声音，我们就听到广播电台的节目了。
(2)类比分析：①天线接收是把所有的送信使者都接收了下来；②选台就是看到带有你所需要信件的使者；③解调就是把信件从使者身上解下来；④扬声器就是把信件打开了，我们了解了相关信息。
3．无线电广播的发射和接收过程用框形图表示如下：

(无线电波的发射过程)

(无线电波的接收过程)
例1　下列关于无线电广播“收音”的顺序说法中，正确的是(　　　)
A．调谐→解调→接收天线→扬声器
B．调谐→接收天线→解调→扬声器
C．接收天线→调谐→解调→扬声器
D．接收天线→解调→调谐→扬声器
解析：在无线电广播中，人们先将声音信号转变为电信号，然后将这些信号由高频电磁波带着向周围空间传播。而在另一地点，人们利用接收机接收到这些电磁波后，又将其中的电信号还原成声音信号，这就是无线电广播的大致过程。其中“收音”的顺序大致为：天线接收电磁波→调谐器选出某一频率的电磁波→解调器从高频电磁波中取出音频电信号，放大后送到扬声器→扬声器把音频电信号转换成声音。故选C。
答案：C
知识点二　电视的发射和接收 精练版P58
电视用电磁波传递图像信号和声音信号。
1．电视信号的发射(由电视台完成)：声音信号的产生、传播和接收跟无线电广播的工作过程相似。图像信号的工作过程是：摄像机把图像变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。
2．电视信号的接收(由电视机完成)：电视机的接收天线将载有音频电信号和图像电信号的高频信号接收下来，通过电视机把视频电信号和音频电信号分离开，再分别由显示器和扬声器还原成图像和声音。
归纳总结：电视信号的发射与接收的过程用框形图表示如下：

例2　关于电视信号的接收，下列说法正确的是(　　　)
A．电视机用来接收电视信号
D．电视机通过天线直接接收图像信号
C．电视机的图像是自己制造出来的
D．以上说法都不正确
解析：电视机用来接收电视信号，它接收的电视信号是加载在高频电磁波上的电视信号；电视机不能通过天线直接接收空中的图像信号；电视机只能将图像信号取出并放大，由显示器把它还原成景物的像，不能自己制造图像。故A选项正确。
答案：A
知识点三　移动电话 精练版P58
1．移动电话的工作原理：移动电话是靠空间的电磁波来传递信息的。移动电话机既是无线电发射台又是无线电接收台：它用电磁波把讲话的信息发射到空中；同时它又在空中捕获电磁波，得到对方讲话的信息。
2．移动电话的优点和缺点
优点：体积很小，使用方便，使用半径大。
缺点：只能在携带信号的电磁波能够辐射到的区域内才能够进行通话，否则会受区域的限制。
3．基地台：移动电话的发射功率不大，接收的灵敏度也较差，为了保证通话的质量，必须建立较多的无线电台进行信号的传递，这些固定的电台叫做基地台。
4．无绳电话(子母机)：由座机和手机组成，它们各有一个天线，它们通过无线电波来沟通，座机接在市话网上，相当于一个小型基地台。无绳电话的功率小，故其工作半径一般在几十米到几百米的范围内。
5．广播、电视、移动电话信号传递的异同

相同点
不同点
载体
发射
过程
接收
过程
信号形式
载波特点
发射和接
收设备
广播
电磁
波
信号
转换、
调制、
天线
发射
天线
接收、
解调
音频信号
频率最小
广播电台发射、收音机接收
电视
声音信号
和图像信号
频率较小
电视台发射、电视机接收
移动
电话
各种形式
的信号
频率最大
移动电话发射、接收，基地台转接
例3　下列关于移动电话的说法中，错误的是(　　　)
A．移动电话既能接收电磁波，也能发射电磁波
B．移动电话发射功率非常大，其天线的灵敏度很高
C．移动电话与其他用户通话需基地台转接
D．移动电话用无线电波信号与电话网络联系
解析：我们知道，移动电话要想听到对方的声音，必须接收基地台的电磁波，因此它是一个接收机。同时，为了把自己的声音信号传递出去，必须向基地台发射电磁波。移动电话使用无线电波信号(电磁波)通过基地台的转接与其他用户进行通话，故A、C、D的说法都是正确的。由于移动电话的体积很小，其发射功率不大，天线的灵敏度也不高，因此B的说法是错误的。
答案：B
