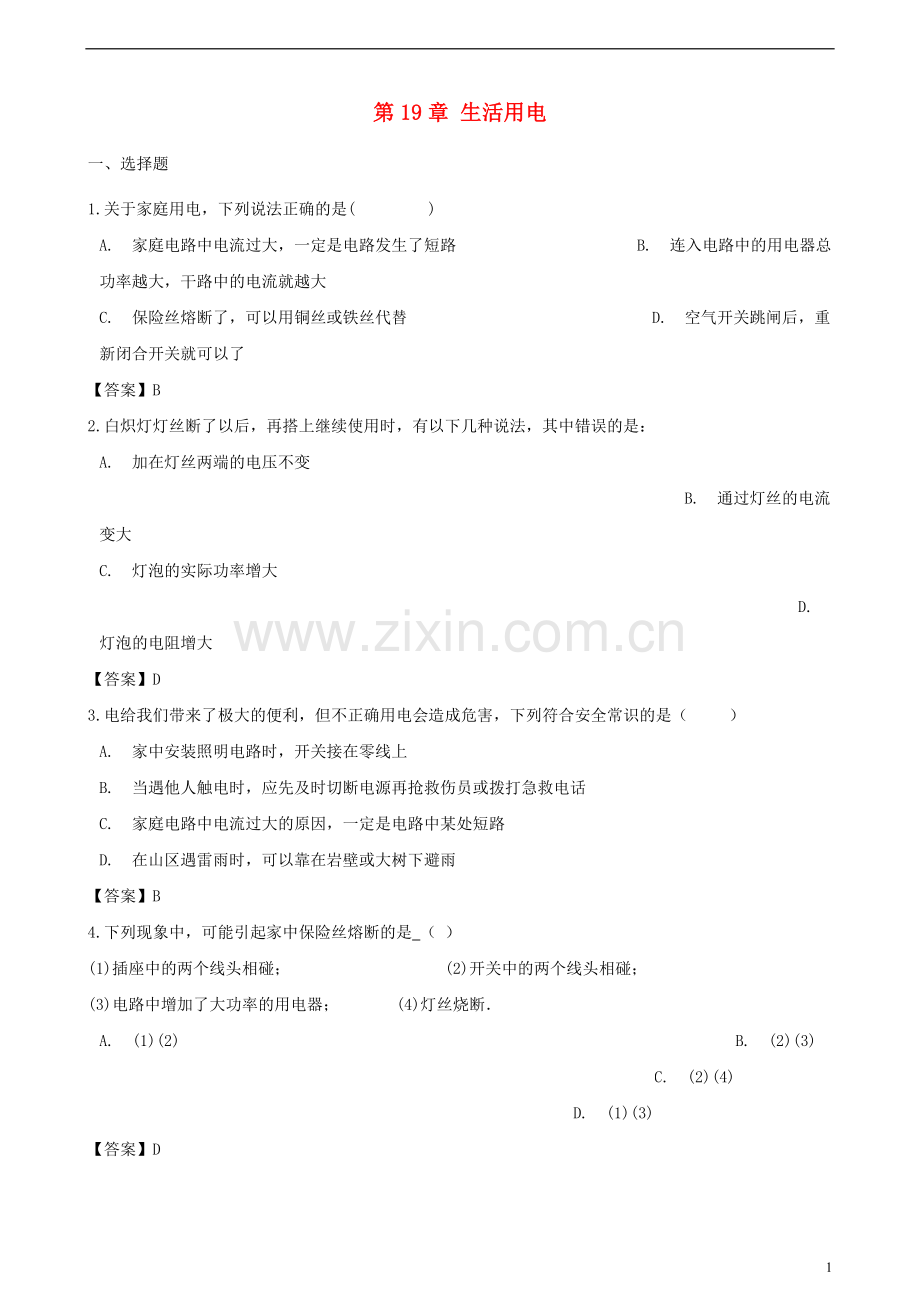

第19章 生活用电
一、选择题
1.关于家庭用电，下列说法正确的是( )
A. 家庭电路中电流过大，一定是电路发生了短路 B. 连入电路中的用电器总功率越大，干路中的电流就越大
C. 保险丝熔断了，可以用铜丝或铁丝代替 D. 空气开关跳闸后，重新闭合开关就可以了
【答案】B
2.白炽灯灯丝断了以后，再搭上继续使用时，有以下几种说法，其中错误的是：
A. 加在灯丝两端的电压不变 B. 通过灯丝的电流变大
C. 灯泡的实际功率增大 D. 灯泡的电阻增大
【答案】D
3.电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（ ）
A. 家中安装照明电路时，开关接在零线上
B. 当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
C. 家庭电路中电流过大的原因，一定是电路中某处短路
D. 在山区遇雷雨时，可以靠在岩壁或大树下避雨
【答案】B
4.下列现象中，可能引起家中保险丝熔断的是 （ ）
(1)插座中的两个线头相碰； (2)开关中的两个线头相碰；
(3)电路中增加了大功率的用电器； (4)灯丝烧断．
A. (1)(2) B. (2)(3) C. (2)(4) D. (1)(3)
【答案】D
5.如图所示，对于图片中所描述的物理现象或过程，下列分析中正确的是（ ）
A. 图甲 司南静止时，它的长柄指向南方，说明长柄是N极 B. 图乙 匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加
C. 图丙 使用试电笔时，用指尖按住上端的金属帽，会发生触电事故 D. 图丁 当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
【答案】B
6.关于我国家庭电路和安全用电，下列说法错误的是（）
A. 家庭电路的电压是220V B. 家庭电路中的用电器都是并联的
C. 只有36V的电压对人体才是安全的 D. 测电笔是用来辨别火线和零线的
【答案】C
7.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是
A. 火线上的保险丝应该改装到零线上 B. 甲处应装开关，乙处应装用电器
C. 使用试电笔辨别火线和零线时，手指不可以碰到笔尾金属体 D. 当保险丝熔断后，可以用铜丝代替
【答案】B
8.如图所示，家庭用电中常见到这些做法，其中符合安全用电要求的是（ ）
A. 拔出插头 B. 电器失火先切断电源
C. 用铜丝代替烙丝 D. 接线板负载过多
【答案】B
9.如图所示的四个家庭电路中在连接正确的是（ ）
A. B.
C. D.
【答案】C
二、填空题
10.写出与下列现象相关的物理知识：
（1）家庭电路中零线、火线相接触引起火灾：________ ；
（2）新交通法规定汽车司机驾车时要系好安全带：________ ．
【答案】短路；惯性
11.发生触电事故时，不能直接去碰触电的人，应当先 ________．家庭电路中各用电器之间应 ________连接．
【答案】切断电源；并联
12.如图所示的漫画中，两只小鸟落在了裸露的电线上，闭合开关后， ________小鸟（选填“甲”或“乙”）会触电．理由是 ________
【答案】乙；乙鸟与灯并联，开关闭合后，乙鸟两爪之间有较大的电压，有较大的电流通过它的身体
13.家庭电路中 ________线与地之间有220V的电压．家庭电路中的触电事故是人体直接或间接与 ________线接触造成的
【答案】火；火
14.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________．
【答案】开关；并；插头处短路
15.（2015•贵州）造成家庭电路中保险丝熔断的原因：一是总功率过大，二是________ ．在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应________ ．
【答案】短路 ；接地
16.家庭电路中，各用电器之间是________的，开关和用电器之间是________的．（选填“串联”或“并联”）在家庭电路中，从安全的角度考虑，控制灯泡的开关应连接在灯泡与________线之间（选填“火”或“零”）；三孔插座中有两个孔分别与火线．零线相连，另外的一个孔应与________连接．
【答案】并联；串联；火；地线
17.在使用测电笔的几种做法中（如图1所示），哪些做法是正确的是 ________．
如图2中，家庭电路的四盏电灯安装方法，你认为其中正确的是 ________
【答案】甲、丙；A
18.检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示．检查时，先闭合总开关S，然后 ________（填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障．如闭合开关S、S1 ， 此时校验灯L与灯泡L1 ________（填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 ________（填“正常”、“断路”或“短路”）
【答案】逐个；串联；短路
19.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________（选填“C”或“D”）插脚接火线．
【答案】火；D
三、作图题
20. 请同学们将图连成符合安全用电原则的照明电路．
【答案】
21.请在图中完成三脚插座接入电路的连线．
【答案】解:如图所示:
四、实验探究题
22. （1）图甲是家庭电路中带有开关的三孔插座，将其正确连接在图乙的电路中．
（2）当电冰箱接入三孔插座后，地线连接的是电冰箱的________．
（3）闭合开关S2 ， 电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为________．
【答案】（1）解：如图所示:
（2）外壳
（3）进户零线断路
23.如图甲所示是小敏常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压．
（1）根据上述现象，你认为插线板的指示灯和开关的连接方式是________．
（2）请你在图乙中已有连线的基础上画出插线板开关、指示灯和插孔与电源线的连接方式．（ 图乙中三根导线自上而下分别是火线、零线和地线 ）
【答案】（1）串联
（2）解：如图所示：
五、综合题
24.小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯插在床边墙壁的插座上．晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来．小明很好奇，亲自去卫生问打开“浴霸”的灯，发现他床头的灯又熄灭了．关闭“浴霸”的灯，床头的灯又亮了．小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座（床头灯）的电路图，并应用所学知识分析产生这一“奇怪现象”的原因．
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图．
【答案】（1）由题意可知，小明家的电路应是错误的；装修时的接法应如下左图所示，当“浴霸”的开关断开时，床头灯开关闭合时，床头灯与“浴霸”串联；因床头灯的额定功率小于“浴霸”的功率；故“浴霸”的电阻远小于床头灯的电阻，故“浴霸”灯的电功率将远小于床头机的功率，几乎不发光，而床头灯接近正常发光．而当两开关都闭合时，床头灯被短路，“浴霸”正常发光．
（2）
25.小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
【答案】（1）“10A”表示允许通过的最大电流；
（2）标有“E”字的插脚为接地线，比其它两脚稍长一些.这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电
