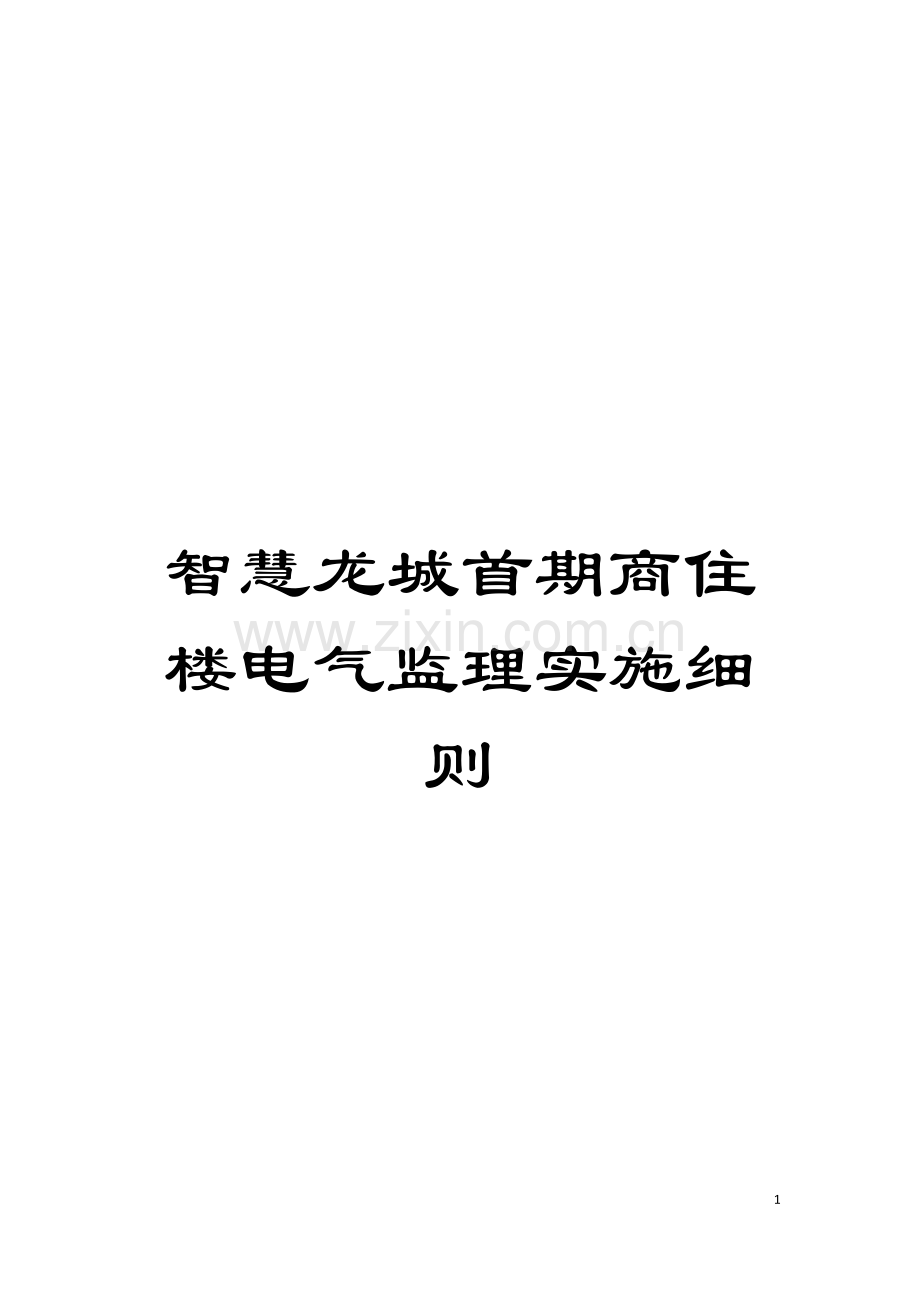

智慧龙城首期商住楼电气监理实施细则模板.doc

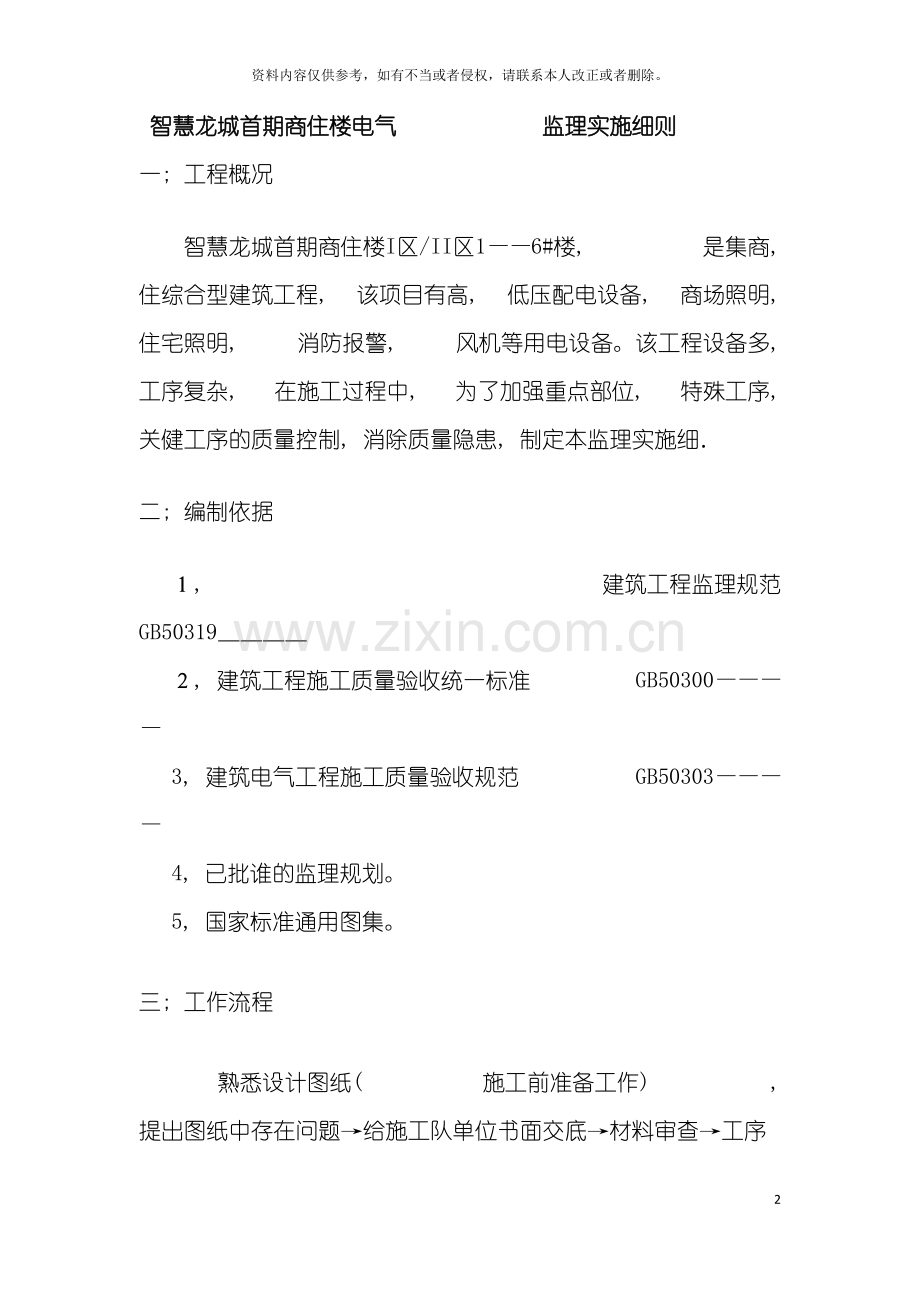

智慧龙城首期商住楼电气监理实施细则27资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。 智慧龙城首期商住楼电气 监理实施细则一; 工程概况 智慧龙城首期商住楼I区/II区16#楼, 是集商, 住综合型建筑工程, 该项目有高, 低压配电设备, 商场照明, 住宅照明, 消防报警, 风机等用电设备。该工程设备多, 工序复杂, 在施工过程中, 为了加强重点部位, 特殊工序, 关健工序的质量控制, 消除质量隐患, 制定本监理实施细二; 编制依据, 建筑工程监理规范 GB50319 , 建筑工程施工质量验收统一标准 GB50300 3, 建筑电气工程施工质量验收规范 GB50303 4, 已批谁的监理规划。5, 国家标准通用图集。 三; 工作流程 熟悉设计图纸( 施工前准备工作) , 提出图纸中存在问题给施工队单位书面交底材料审查工序检测或检验工序过程控制评定结果。1; 施工前的准备（1） 熟悉现场情况, 了解并知道业主, 设计院, 承建商各专业人员姓名, 联系方法。（2） 熟悉专业施工图, 了解并掌握工程类型, 结构形式, 建筑面积, 层高, 层数以及基础形式等基本情况; （3） 熟悉专业施工图及相关土建结构图, 理解设计意图, 对设计中存在问题以书面形式给业主及设计单位提出建议和意见。（4） 熟悉施工图, 准备所需的规范, 标准图集及技术资料及检测工具。2; 书面交底（1） 材料报验程序材料进场前, 施工单位将需要用材料清单报监理方审核, 同意使用该清单上材料后, 应提交材料合格证, 材质报告及使用说明书, 填写材料报验单, 一式三份进行报验, 专业监理工程师审查合格后, 方可投入使用, 材料报验单要按规定的要求填写, 须填写清、 准确无误。（2） 对主要设备、 材料、 成品和半成品进场检验确认无异议, 方能使用（3） 进口电气设备、 器具和材料进场必须提供商检证明书中文的质量证明文件、 规格、 型号、 性能检测报告以及中文的安装、 使用、 维修和试验要求等技术文件。3; 工序报验程序（1） 按建筑工程施工质量验收统一标准, 对分部分项工程划分要求, 每道工序施工完成前, 施工单位自检合格后, 填写工序报验单及附属相应的评定表、 隐蔽工程记录, 自检资料等质检资料, 一式三份报监理审查, 审查合格后, 方能转入下道工序。（2） 分项工程施工前, 要求施工单位报该分项工程施工方案, 审查合格后, 方可进行施工。四; 监理工作的控制要点及目标值1; 成套配电柜、 控制柜( 屏、 台) 的动力、 照明配电箱( 盘) 安装; ( 1) 柜、 屏、 台、 箱、 盘的金属架及基础型钢必须接地( PE) 或接零( PEN) 可靠; 装有电器的可开启门, 门和框架的接地端子间应用裸编织铜线连接, 且有标识。 ( 2) 手车、 抽出式成套配电柜推拉应灵活, 无卡阻碰撞现象。动触头与静触头的中心线应一致, 且触头接触紧密, 投入时, 接地触头先于主触头接 触; 退出时, 接地触头后于主触头脱开。(3): 柜、 屏、 台、 箱、 盘间线路的线对地间绝缘电阻值,馈电线路必须大于0。5M; 二次回路必须大于1 M。（1） 柜、 屏、 台、 箱、 盘间二次回路交流工频耐压试验, 当绝缘电阻值大于10 M时, 用2500V兆欧表摇测1应无闪络击穿现象; 当绝缘电阻值在110 M时, 做1000V交流工频耐压试验, 时间1 min应无闪络击穿现象。基础槽钢安装允许偏差项目允许偏差mm/m(mm/全长)不直度15水平度15不平行度/5 (5): 柜,屏,台,箱,盘相互间或与基础型钢应用镀锌螺栓连接,且防松零件齐全.(7): 柜,屏,台,箱,盘安装垂直度允许偏差为1.5,相互间接缝不应大于是2mm2,成列盘面偏差不应大于5mm2.(6): 柜,屏,台,箱,盘间配线: 电流回路应采用额定电压不低于750V、 芯线坏截面积不小于是乎2。5mm2的铜芯绝缘电线或电缆; 除电子元件回路或类似回路外,其它回路的电线应采用额定电压不低于己于人750V、 芯线截面不小于是1.5mm2的铜芯绝缘电线或电缆.。二次回路连线应成束绑扎,不同电压等级、 交流、 直流线路及计算机控制线路应分别绑扎,且有标识;固定后不应妨碍手车开关或抽出式部件的拉出或推入。2; 照明配电箱( 盘) 安装应符合以下规定; （1） 箱( 盘) 内配线整齐, 无绞接现象。导线连接紧密, 不伤芯线, 不断股。垫圈下螺两侧压的导线载面积相同, 同一端子上导线连接不多2根, 防松垫圈等零件齐全。（2） 箱( 盘) 内开关动作动作灵活可靠, 带有漏电保护的回路, 漏电保护装置动作电流不大于30mA, 动作时间不在于0。1S。（3） 照明箱( 盘) 内, 分别设置零线( N) 和保护地线( PE线) 汇流排, 零线和保护地线经汇流排配出。3; 不间断电源安装; （1） 不间断电源的输入、 输出各级保护系统和输出的电压稳定性波形畸系数、 频率、 相位静态开关的动作等保项技术性能指标试验调整必须符合产品技术文件要求,且符合设计文件要求.（2） 不间断电源装置间置之度连线的线间、 线对地间绝缘电阻值应大于0.5M。（3） 不间断电源输出端的中性线(N极),必须与由接地装置直接引来的接地干线连接,做重复接地。4;低压电器动力设备试验和试运行(1) 现场单独安装的低压电器交接试验按以下项目进行;符号试 验 内 容试验标准和条件1 绝缘电阻用500V兆欧表摇测,绝缘电阻值大于1 M;潮湿场所,绝缘电阻值大于等于0.5 M.2 低压电器动作情况除产品另有规定外,电压、 液压或气压额值的85%110%范围内能可靠动作。3脱扣器整定值整定值误差不得超过产品技术文件的规定。4电阻器和变阻器的直流电阻差值符合产品技术文件规定。 (2); 成套配电(控制)柜、 台、 箱。盘的运行电压、 电流应正常,各种仪表指 示正常。 (3);电动机应试通电,检查转向和机械转动有无导常情况;可空载试运行电动机,时间一般为2h,记录空截电流,且检查机身和轴承的温升。5;电缆桥架安装和桥架内电缆敷设; 1; 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列要求; (1); 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线连接;(2) 非镀锌电缆桥架连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4m;(3) 镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。(4) 电缆敷设严禁有绞拧、 铠装压扁、 护层断裂和表面严重划伤等缺陷。(5) 电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见表 电缆最小允许弯曲半径 序号 电缆种类 最小允许弯曲半径1无铅包钢铠装护套的橡皮绝缘电缆10D2有钢铠装护套的橡皮绝缘电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D 注:D为电缆外径(6) ;当设计无要求时,电缆桥架水来安装的支架间距1.53m;,垂直安装的支架间距不大于2m。(7) 敷设在竖井内和穿越不同防火区的架桥,按设计要求位置,有防火隔堵措施.(8) 电缆敷设排列整齐,水平敷设的电缆,首尾两端、 转弯两侧及每隔510m处设固定点;敷设于垂直桥架内的电缆固定点距,不大于下表;电 缆 种 类固 定 间 距 电力电缆全塑型1000除全塑型外的电缆1500 控制电缆10006;电线、 电缆穿管和线槽敷设; （1） 三相或单相的交流单芯电缆, 不得单独穿于钢导管内。（2） 不同回路、 不同电压等级和交流与直流的电线, 不应穿于同一导管内; 同一交流回路的电线应穿于同一金属导管内, 且管内电线不得有接头。（3） 电线、 电缆穿管前, 应清除管内杂物和积水。管内应有保护措施, 不进入接线盒( 箱) 的垂直管口穿入电线、 电缆后, 管口应密封。（4） 当采用多相供电时, 同一建筑物、 构筑物的电线绝缘层颜色选择应一致, 即保护地线( PE) 应是黄绿相间色, 零线用淡蓝色; 相线用; A相黄色、 B相绿色、 C相红色。7; 电缆头制作、 接线和线路的绝缘测试; （1） 低压电线和电缆, 线间和线对地间的绝缘电阻值必须大于0。5M。（2） 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线, 截面积不应小于下列表的规定; 电缆芯线截面积接地线截面积 120及以下16150及以下25注; 电缆芯线截面积在16及以下, 接地线截面积与电缆截面积相等。( 3) :电线,电缆接线必须准确,并联运行的电线或电缆的型号 ,规格,长度,相位应一致.:芯线与电器设备的士连接应符合下列规定. (1); 截面在102及以下的单股铜芯线和单股铝芯线直接与设备、 器具的端子连接。 (2); 面在2.52以下的多股铜芯线截拧紧搪锡或接续端子后与设备、 器具的端子连接。 (3); 截面积大于2.52多股铜芯线,除设备自带插接式端子外,接续端子后与设备或器具连接,多股铜芯线与插接式端子连接前,端部拧紧搪锡。 (4); 多股铝芯线接续端子后与设备、 器具的端子连接。 (5); 每个设备和器具的端子接线不多于2根电线。(6) 电线、 电缆的芯线连接金具(连接管和端子),规格应与芯线的规格适配,且不得采用开口端子。(7) 电线、 电缆的回路标记应清晰,编号准确。8; 普通灯具安装: 灯具的固定应符合下列规定; (1) 灯具重量大于3 Kg时,固定在螺栓或预埋吊钩上。(1) 软线吊灯,灯具重量在历史上0.5Kg及以下时,采用软电线自身吊装; 大于0.5Kg的灯具采用吊链,且软电线编叉在吊链内,使电线不受力 力。(2) 灯具固定牢固可靠,不使用木楔。每个灯具固定用螺钉或螺栓不少于2 个;当绝缘台直径在75及以下时,采用一个螺钉或螺栓固定。(3) 花灯吊钩圆钢直径不应小于灯具挂销直径,且不应小于6。大型花灯的固定及悬吊装置,应按灯具重量的2倍做过载试验。(4) 危险性较大及特殊危险场所,当灯具距离地面高度小于2.4m时,使用额定电压为36V及以下的照明灯具,或有专用保护措施。(5) 当灯具距地面高度小于2,4m时,灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,且有标识。(6) 装有白炽灯的吸顶灯具,灯泡不应紧贴灯罩:当灯泡与绝缘台间距小于5时,灯泡与绝缘台间应采取隔热措施。 灯具导线线芯最小截面积(2)灯具安装的场所及用途线芯的最小截面积铜芯软线铜线铝线灯头线民用建筑室内0.50.52.5工业建筑室内0.51,02.5室 外1,01.02.59;开关、 插座、 风扇安装(1) 当交流、 直流或不同电压等级的插座安装在同一场所时,应有明显的区别,且必须选择不同结构、 不同规格和不能互换的插座; 配套的插头应按交流; 直流或不同电压等级区别使用。 插座接线应符合下列要求: (1) 单相两孔插座, 面时插座的右孔或上孔与相线连接, 左孔或下孔 与零线连接; 单相三孔插座, 面时插座的右孔与相线连接, 左孔与 零线连接; (2) 单相三孔、 三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子接在连接。同一场所的三相插座, 接线相序一致。(3) 接地(PE)线或接零(PEN)线在插座间不串联连接。 特殊情况二插座安装应符合下列要求: (1) 当接插有触电危险家用电器的电源时, 采用能断开电源的带开关插座, 开关断开相线。(2) 潮湿场所采用密封型并带保护地线触头的保护型插座, 安装高度不低于1.5m。 照明开关安装应符合下列规定: (1) 同一建筑物、 构筑物的开关采用同一系列的产品, 开关的通断位置应一致, 操作灵活, 接触可靠; (3) 相线经开关控制; 民用住宅无软线引至床头开关。10 建筑物照明通电试运行(1) 照明系统通电, 灯具回路控制应与照明配电箱及回路的标识一致; 开关与灯具控制顺序相时应, 风扇的转向及调速开关应正常。(2) 公用建筑照明系统通电连续试运行时间为24h, 民用住宅照明系统通电连续试运行时间应为8h。所有照明灯具均应开启, 且每2h记录状态1次, 连续试运行时间内无故障。11 接地装置安装 (1) 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。 (2) 测试接地装置的接地电阻值必须符合设计要求。(3) 防雷接地的人工接地装置的接地干线埋设, 经人行通道处埋地深度不应小于1m, 且应采取均压措施或在其上方铺设卵石或沥青地面。(4) 接地模块顶面埋深不应小于0.6m, 接地模块间距不应小于模块长度的35倍。接地模块埋设基坑,一般为模块外形尺寸的1.21.5倍,且在开挖深度内详细记录地层情况。控制项目控制要点及目标值方法测试点地面以上按设计要求设置.测试点: 标高、 位置目测和尺子、 平行检查测试值接地电阻值设计值接地摇表、 旁站埋设深度符合设计要求、 无要求时、 埋深0.6m目测和尺测、 抽样检查搭接长度扁钢间2D(扁钢宽), 三遍通焊圆钢间6D(圆钢直径), 双面焊圆钢与扁钢6D(圆钢直径), 双面焊目测和尺测、 平行检查防腐除埋在砼中外, 均应有防腐措施目测、 平行检查焊接质量焊缝平整、 无夹焊、 明显气泡、 咬肉目测、 平行检查12 接闪器安装(1) 建筑物顶部的避雷针、 避雷带必须有与顶部外露的其它金属物连一个整体的电气通路, 且与避雷引下线连接可靠。(2) 避雷针、 避雷带应位置正确、 焊接固定的焊缝饱满无遗漏, 螺栓固定的应备帽等防松零件齐全, 焊接部份补刷的防腐油漆完整。(3) 避雷带应平正顺直, 固定点支持件间距均匀、 固定可靠, 当设计无要求时, 支持件水平直线部份的间距0.51,5m; 垂直直线部份1.53m; 弯曲部份0,30,5m。13 建筑物等电位联结 (1) 建筑物等电位联结干线应从与接地装置有不少于2 处直接连接的接地干线或总等电位箱引出, 等腰三角形电位连接干线或局部等电位箱间的连接线形成环形网路, 环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。 (2) 等电位联结的可接近裸露导体或其它金属部件、 构件与支线连接应可靠, 熔焊、 钎焊或机械紧固应导通正常。 (3) 需等电位连接的高级装修金属部件或零件, 应有专用接线螺栓与等电位联结支线连接, 且有标识; 连接处螺帽紧固、 防松零件齐全。(4) 等电位联结的线路最小允许截面应符合下列规定 线路最小允许截面(mm2)材 料截 面干 线支 线铜166钢5016五;工序检测或检验; 接地装置安装应按以下程序进行;(1);建筑物基础接地体;底板钢筋敷设完成,按设计要求做接地施工,经检查确认,才能支模或浇捣混凝土;(2);人工接地体;按设计要求位置开挖沟槽,经检查确认,才能打入接地极和敷设地下接地干线.(3);接地模块:接设计要求位置开挖模块坑,并将地下接地干线引地模块上,经检查确认,才能相互焊接:(4):装置隐蔽:检查验收合格,才能覆土回填.引下线安装应按以下程序进行;(1):利用建筑物柱内主筋作引下线,在柱内主筋绑扎后,按设计要求施工,经检查确认,才能支模.(2):直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线,经检查确认不外露,才能贴面砖或刷涂料等.(3): 直接从基础接地体或人工接地体引出明敷的引下线.先埋设或安装支架,经检查确认,才能敷设引下线.2; 等电位联接应结以下程序; （1） 总等电位联结结; 对可作导电接地体和金属管道入记户处和供总等电位联结的接地干线的位置检查确认, 才能安装焊接总等电位联结端子板, 按设计要求做总等电位联结。（2） 辅助等电位联结; 对供辅助等电位联结的接地母线位置检查确认, 才能安装焊接辅助等电位联接结端子板, 按设计要求做辅助等电位联结。（3） 对特殊要求的建筑金属屏蔽网箱, 网箱施工完成, 经检查确认, 才能与接地线连接。1; 防雷接地系统测试; (7) 接地装置和引下线完成测试合格后,避雷接闪器安装完成后,整个防雷接地系统连成回路,才能系统测试.3; 照明系统的测试及通电试运行;( 2) 电线绝缘电阻测前电线的接续完成.3照明箱(盘)、 灯具、 开关、 插座的绝缘电阻测在就位前或接线前完成.4备用电源或事故电源作空载自动投切试验前拆除负荷,空载投切试验合格,才能做有载自动投切试验5.电气器具及 线路绝缘电阻测试合格,才能通电试验.（4） 照明全负荷试验必须能过以上试验合格后,才能进行.4; 照明灯具安装应按以下程序; （1） 安装灯具的预埋螺栓、 吊杆和吊顶一嵌入式灯具安装专用骨架等完成, 按设计要求做承载试验合格, 才能安装灯具。（2） 影响灯具安装的模板、 脚手架拆除; 顶棚和墙面喷浆、 油漆或壁纸等及地面清理工作基本完成后, 才能安装灯具。（3） 导线绝缘测试合格后, 才能灯具接线。5; 电线导管、 电缆导管和线槽敷设应按以下程序; ( 1) 除埋入混凝土中的非镀锌钢管外壁不论防均做防腐处理,其它场所的非 镀锌钢管内外壁均做防腐处理, 经检查确认, 才能配管. ( 2) 室处直埋导管的路径、 沟槽深度、 宽度及垫层处理经检查确认, 才能埋设导管。( 3) 现浇混凝土板内配管在底层钢筋绑扎完成, 上层钢筋未绑扎前敷设, 且检查确认, 才能绑扎上层钢筋和浇捣混凝土。( 4) 被隐蔽的接线合盒和导管在隐蔽前检查合格, 才能隐蔽。 6; 电缆桥架和桥架内电缆敷设按以下程序（4） 测量定位, 安装桥架的支架, 经检查确认, 才能安装桥架。（5） 桥架安装检查合格, 才能敷设电缆。（6） 电缆敷设前绝缘测试合格, 才能敷设。（7） 电缆电气交接试验合格, 且对接线去向、 相位和防火隔堵措施等检查确认, 才能通电。 9; 电缆沟内、 竖井内支架上敷设应按以下程序; （1） 电缆沟、 电缆竖井内的施工临时设施、 模板及建筑废料等清除, 测量定位后才能安装。（2） 电缆沟、 电缆竖井内支架安装及电缆导管敷设结束, 接地( PE) 线或接零( PEN) 线连接完成, 经检查确认, 才能敷设电缆。（3） 电缆敷设前绝缘测试合格, 才能敷设（4） 电缆电气交接试验合格, 且对接线去向、 相位和防火隔堵措施等检查确认, 才能通电。10; 电缆头制作和接线应按下列程序; （2） 电缆连接位置、 连接长度和绝缘测试经检查合格后, 才能制作电缆头。（3） 控制电缆绝缘电阻测试和校线合格, 才能接线。（4） 电线、 电缆交接试验和相位核对合格, 才能接线（1） 设备的可接近裸露导体接地( PE) 或接零( PEN) 连接完成, 经检查合格, 才能试验。（2） 动力成套配电( 控制) 柜屏、 台、 箱、 盘的交流工频耐压试验、 保护装置的动作试验合格, 才能通电。（3） 控制回路模拟动作试合格, 盘车或手动操作, 电气部份与机械部份的转动或动作协调一致, 经检查确认, 才能空载试运行。六 风险分析 1 电气安装是由盒、 箱、 管、 线、 柜、 屏、 台、 防雷接地等设备、 器材附件等组成, 电气安装风险主要是清除电气火灾隐患等: 火灾发生具备三个条件: 氧气+可燃物+热源, 而电气线路不正常的高温和电弧、 电火花则构成热源。电气线路火灾原因概括为短路、 过负荷, 接触不良等。 2 灾害原因分析 (1) 短路原因分析; 电气线路中由不同电位的两点或多点经过较小的阻抗连接、 短路时将产生很大的电流, 经过线芯将产生高温, 短路处会出现电弧、 电火花等引燃附近可燃物质, 导致火灾。 (2) 过负荷分析; 线路内经过的实际电流超过其安全截流量, 虽然并 不能引马上引发火灾, 但经常损坏线路的绝缘, 间接引发火灾。 (3) 接触不良分析; 线芯与线芯之间、 芯与设备之间、 插头与插座之间等, 两个导体之间接触如果存在氧化膜, 接触电阻过大, 则经过工作电流时, 温度过高, 而温度过高又使氧化膜增厚, 这样正反馈引起的热量足以熔化线路的绝缘体, 造成短路电气火灾如果接触不良连接不紧密, 则电流经过时伴随火花的发生, 局部温度可达数千度, 能直接引发火灾。l 七 监理工作的方法及措施 工 作 内 容 及方法 检查顶目检查内容开工前检查检查是否具备开工条件,开工后能否保证工程质量,能否连续地进行正常施工工序交接检查对重要的工序或工程质量有重大影响的工序,在自检.互检的基础上,还要经监理人员进行工序检查隐蔽工程检查凡是隐蔽工程需经监理人员检查论证后方可掩盖停工后.复工前的检查当承建单位严重违反质量事宜,监理人员可行使否决权,令其停工或工程因某种原因停工后需复工,均经检查认可后方可开始下达复工令分部分项工程完工后的检查应经监理人员检查认可后签署验收记录随班或跟踪检查(平行)对施工难度较大的工程或容易产生质量通病的工程,监理人员应进行随班或跟踪检查 1 事前控制: (1) 审查承包单位(包括分包单位)的技术资料; (2) 协助承包单位完善质保体系: (3) 协助承包单位完善质量管理制度(包括现场会议制度、 质量检验制度、 质量统计报表制度和质量事故报告和处理制度); (4) 主动与当地质监部门联系,汇报质量计划、 措施,而且取得其配合、 支持与帮助; (5) 组织设计交底和图纸会审; (6) 审查施工单位提交的组织设计(方案),保证工程质量具有可靠的技术措施; (7) 审核工程中采用的新材料、 新结构、 施工新工艺、 新技术的技术鉴定书; (8) 对工程所需的原材料构配件的质量进行检查与控制; (9) 对施工现场进检查验收,复核承包单位给定的原始基准点、 基准线和参考标高等测量控制点,复测施工测量控制网; (10) 把好开工关,对现场各准备工作检查合格后,批发开工令,停工的工程未发复工令者不得开工。2 事中控制 (1) 协助承包单位完善工序控制工程质量是工序中产生的,工序控制对工程质量起决定性作用,应把影响工序质量因素都纳入管理状态中建立质量管理点,及时检查和审核承包单位提交的质量统计分析资料和控制图表; (2) 严格工序间检查主要工序作业(包括隐蔽工程)需要按有关验收规定,经现场监理人员检查验收后方可进行下道工序的施工; (3) 进行试验或技术复核并实行旁站监理重要工程部位或专业工程部位; (4) 审查质量事故的处理方案,并对处理效果进行检查; (5) 对完成的分项、 分部工程按相应的质量评定标准的办法进行检查验收; (6)组织定期或不定期的质量现场会议,及时分析、 通报工程质量情况,协调有关单位间的业务活动; 3 事后控制 (3) 审核承包单位提供的质量检验报告及有关技术性文件; (2) 审核承包单位提交的竣工图; (3) 按规定的质量评定标准和办法,对完成的分项工程、 分部工程、 单位工程进行检查验收; (4) 协助组织项目竣工验收;
