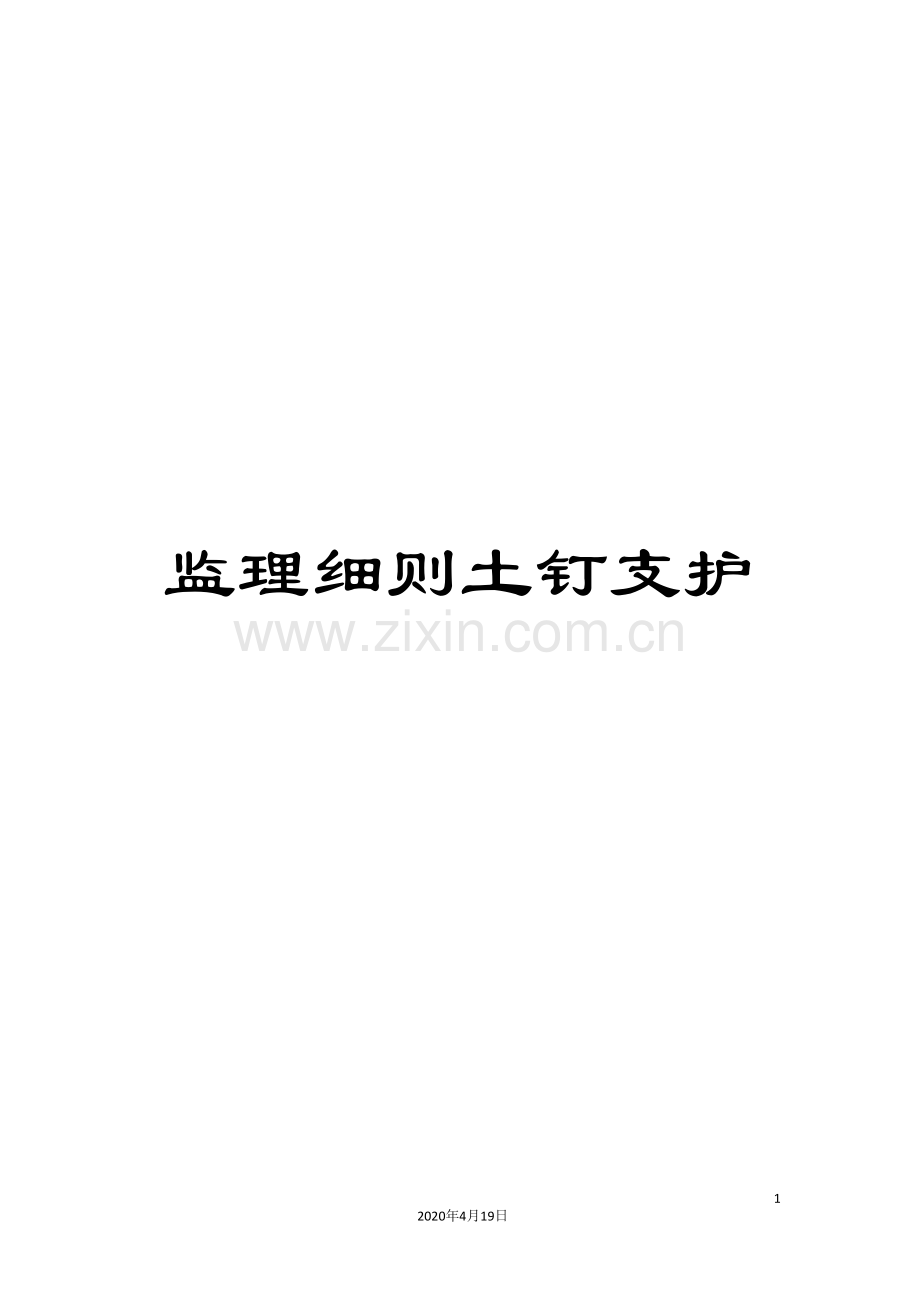

监理细则土钉支护

8
2020年4月19日
文档仅供参考

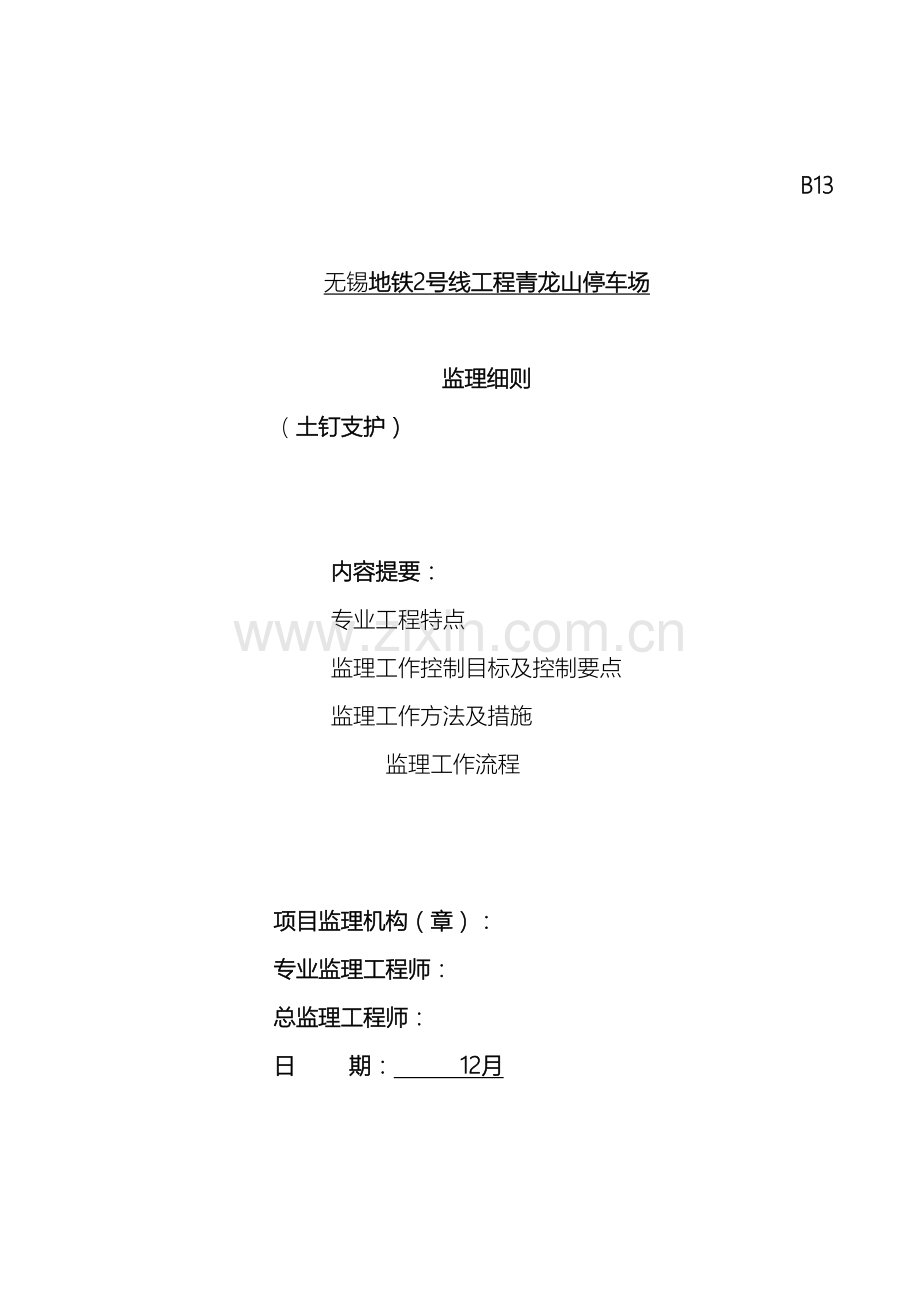

B13

无锡地铁2号线工程青龙山停车场

监理细则
（土钉支护）

内容提要：
专业工程特点
监理工作控制目标及控制要点
监理工作方法及措施
监理工作流程

项目监理机构（章）：
专业监理工程师：
总监理工程师：
日 期： 12月

江苏省建设厅建设监理处监制
一、工程项目概况及特点
无锡地铁2号线工程青龙山停车场西端位于梅园站西北端，滨湖区荣巷街道青龙山社区，位于既有的青龙山路与青龙山交叉路口的西南地块内，场地紧邻青龙山。
停车场地块地势南低北高，用地范围地面标高有明显的差异，场址用地具备良好的水电接入条件，周边交通便利，基本满足出入场线的布置要求，用地面积基本能满足停车场的布置要求。
土钉支护范围为基坑四周，挡土墙外侧。

二、 编制依据
1、工程地质勘察报告
2、《建筑地基基础工程施工质量验收规范》 （GB50202- ）
3、《建筑地基基础设计规范》（GB50007- ）
4、《建筑边坡工程技术规范》(GB50330- )
5、《建筑基坑支护技术规程》（JGJ120-99）
6、经各方批准的的施工组织设计及专项施工方案等。
一、土钉墙施工工艺流程
开挖工作面→修整边坡→放线定点→设置砼厚度标志→喷射第一层砼→安装土钉（钻孔、插筋、注浆）→绑扎钢筋网、加强筋（土钉处）→喷射第二层砼直至设计厚度→养护→设置坡顶、坡脚排水设施→验收
二、 工程监理对土钉墙施工的质量要求
2.1原材料的质量要求
2.1.1普通硅酸盐水泥，标号不低于425号；
2.1.2钢筋必须清除锈污；
2.1.3中砂含量不大于6%，角砾不大于10mm；
2.1.4使用速凝剂时，应做与水泥的相溶性及凝结试验。
2.2施工机具
2.2.1成孔机械：冲击钻、螺旋钻、风轮、地质钻或洛阳铲；
2.2.2注浆设备：注浆泵、砼喷射机、空压机等设备，其性能应满足施工要求。
三、工程监理对土钉墙的施工控制要点
3.1施工前审查施工单位的施工组织设计，检查施工机械的型号性能是否符合设计要求，风、水、电、管路是否畅通，并进行试运转。
3.2审查混合料配合比是否符合设计要求。
3.3严格按照土钉墙施工工艺流程操作，上一层土钉墙砂浆或喷射砼达到设计强度70%以后，方可开挖下层土方及下层土钉施工。
3.4机械开挖后，人工修整坡面，平整为±50mm，松土全部清除。3.5喷射土钉部位砼时，先喷射下方、再喷射上方、每次喷射厚度不宜小于40mm，喷射时喷头应垂直受喷面，距离0.6-1.2m。
3.6喷射时控制好水灰比，保持砼面平整，湿润光泽、无干斑及滑移、流淌现象。
3.7养护：在终凝后2小时进行，一般工程养护7天、重要工程养护14天。
四、工程监理对锚杆的施工质量要求
4.1锚杆用的原材料型号规格、性能以及锚杆各个部位质量技术性能应符合设计要求。
4.2锚杆的孔位、孔径、孔深及布置形式应符合下表4-2规定。
表4-2锚杆孔位、孔径、孔深允许偏差

锚杆类型

项目
水泥砂浆锚杆
树脂锚杆
摩擦型锚杆
预应力锚杆
孔位
允许偏差 150mm
允许偏差 150mm
允许偏差150mm
允许偏差200mm
孔径
50mm
不大于杆长30mm
不大于杆长10-50mm
不大于杆长200mm
孔深
大于杆体直径150mm
大于杆径 42~50mm
符合设计要求
符合设计要求

4.3砂浆配合比为1.1-1.2（重量），水灰比为0.38-0.45d的砂浆搅拌均匀，随拌随用、在初凝前须要用完，严防石块、杂物混入其中。
4.4注浆开始或中途停顿30min，应用清水或稀水泥浆润滑管路。
4.5注浆管应插至距孔底50-100mm，随砂浆注入缓慢拔出。杆体插入后，若孔口无砂浆溢出，应及时补注。
4.6杆体插入孔内长度不应小于设计规定的95%，锚杆安装后不得随意敲击。
五、工程监理对锚杆施工的控制要点
5.1全长粘结型锚杆施工要点
5.1.1审查施工单位的锚杆施工组织方案、检查孔位，孔距是否符合设计要求；
5.1.2终孔前检查孔深是否达到设计规定是数值；
5.1.3清除孔内杂物、冲洗干净孔壁；
5.1.4材料：水泥为425号普通水泥，中细砂子不大于2.5mm过筛；
5.1.5注浆过程必须连续砂浆随拌随用，不能超过终凝时间；
5.1.6锚杆插入砂浆孔后，注意孔口有无砂浆溢出，否则及时补注砂浆；
六、 工程监理对喷射砼的质量要求
6.1原材料质量要求
6.1.1水泥：普通硅酸盐水泥，标号325号；
6.1.2砂：坚硬的中砂和粗砂、干法喷射含水率为5-7%，当用防粘喷射机喷射时可用7~10%，卵石、砾石粒径不大于15mm；
6.1.3骨料级配如下表：
表6-1-3喷射砼骨料经过各种筛径的累计重量比1%
骨料粒径
项目
0.15
0.30
0.60
1.2
2.5
5.00
10.00
15.00
优
5-7
10-15
17-22
23-31
34-43
50-60
78-82
100
量
4-8
5-22
13-31
18-41
26-54
40-70
62-90
100
6.1.4外加剂符合设计要求并进行水泥浆终凝试验；
6.1.5水：不得使用污水及PH值小于4的的酸性水。
6.2施工机具的质量要求：
6.2.1干法喷射机的性能符合下列要求：
6.2.1.1密封性能良好，输料均匀；
6.2.1.2生产能力混合料为3-5m3/H，允许输送骨料最大粒径为25mm；
6.2.1.3输送距离不小于100mm，垂直距离不小于30m。
6.2.2湿法喷射砼机的性能要求：
6.2.2.1密封性能良好，输送连续均匀；
6.2.2.2生产能力为5m3/H（混合料）允许骨料最大粒径为15mm；
6.2.2.3输送距离为30m垂直为20m；
6.2.2.4机旁粉尘含量不小于10mg/m3；
6.2.2.5空压机要求：干、湿砼喷射用空压机的工作风压及送风量均应满足要求，选用单台空压机时，其排风量不小于9m3/min，压风进入喷射机之前，进行油水分离；
6.2.2.6输料管应能经受0.8MPa的压力，且有良好的磨耐性能；
6.2.7干法喷射砼混合料的配合比、搅拌时间、外加剂用量、均应符合设计要求。
七、工程监理对喷射施工的控制要点：
7.1审查施工单位的喷射砼施工组织方案，审查原材料、施工机具、混合料配合比是否符合设计要求，机具及风、水、管路进行试运转；
7.2清除作业面的障碍物、浮石、坡脚的岩渣堆；
7.3做好管喷面的滴水、渗水的排导工作（导水管，暗沟等）；
7.4喷射分段分片自上而下进行、素砼一次喷射厚度如表3-4
表7-4素砼一次喷射厚度（mm）
喷射方法
部位
掺速凝剂
不掺速凝剂
干法
边墙
70-100
50-70
拱部
50-60
30-40
湿法
边墙
80-150

拱部
60-100

分层喷射，需要在前一层喷射砼终凝以后进行，若终凝1小时以后再喷，喷前需用风、水清洗管喷面再进行第二层喷射。
7.5喷射司机应遵循操作规程：
喷射时，喷头应垂直对准 喷面→先送压风→开机→给料→喷料完成→送风→关机。
关机后清理喷射机及输料管中余料。
7.6喷射才砼的养护，终凝2小时后，开始喷水养护一般工程不小于7天，重要工程不小于14天，气湿低于±50C不应再喷水。
7.7冬季施工的规定：气温低于±50C不得进行喷射砼施工，混合料的温度不低于±50C，普硅水泥强度未达到设计强度的30%时，避免受冻。
八、工程监理对钢筋网铺设的监理要点：
8.1钢筋在使用前应清除污锈；
8.2钢筋宜在喷射第一层砼后铺设，钢筋同壁面距离不得小于30mm采用双层钢筋时在第一层钢筋坡口喷射砼覆盖后铺设；
8.3钢筋网同锚杆和其它锚定装置设加强筋，联结牢固，喷射时钢筋不得晃动。
九、锚喷支护施工中的安全技术问题
1、 施工前，应认真清理喷锚作业区中的岩石，施工机具应放置在安全地带；
2、 锚喷支护必须紧跟开挖工作面；
3、 应先喷后锚，砼不小于50mm，作业有专人随时观察周围土层、岩石变化情况；
4、 锚杆施工在喷射砼终凝后3个小时进行；
5、 定期检查电源线路和设备，确保用电安全；
6、 喷射机、水筋、风包、注浆灌应进行密封性能和耐压试验；
7、 处理机械故障时必须使设备料电、停风，向施工单位送电送风前应实先通知有关人员；
8、 处理喷射堵管时，应将输料管顺直，必须紧按喷头，疏通管道风压，不超过0.4Mpa；
9、 向锚杆注浆时，注浆灌内保持一定数量砂浆，以防罐体放空砂浆喷出伤人，处理管路堵塞时应消除罐内压力；
10、 非操作人员进入作业区，喷头和注浆管前面严禁站人；
11、 喷射砼施工宜采用湿喷法施工。
十、 监理工作方法：
主要采用平行验收方式，配合施工单位按进度要求施工，钢筋网铺设，锚喷采用平行验收，及时抽查锚喷厚度的工作方式。遇到质量问题和安全隐患时，经过发通知单的形式要求施工单位整改。

无锡市市政建设咨询监理有限公司
无锡地铁2号线工程青龙山停车场监理组
12月
